山寨的白头翁正装雕刻机woodrat加推台锯加台钻加手电刨侧装的联合工作台

muzhiyuan · 发表于 2012-6-13 23:28:16

你好,楼主,没看明白夹子是如何锁定滑块的.可以说明一下吗.

liji654321 · 发表于 2012-6-13 23:58:31

muzhiyuan 发表于 2012-6-13 23:27 ; i( g, s5 I: w& g8 ]
你好,楼主,没看明白夹子是如何锁定滑块的.可以说明一下吗.

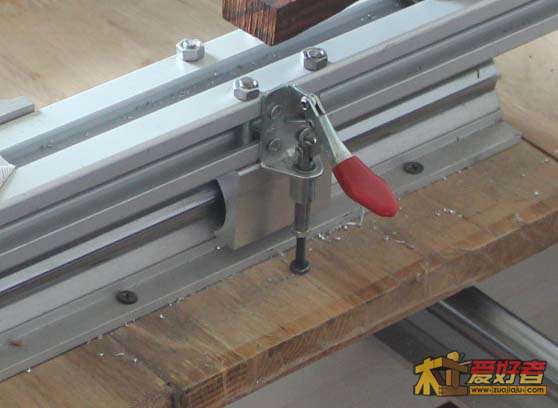

用的快速夹的一种，按压就顶住台面了，由于作用在滑块和轨道之间，使其之间的空隙缩小所以不能滑动了

锁紧装置

muzhiyuan · 发表于 2012-6-14 00:06:34

liji654321 发表于 2012-6-13 23:58 - U) w" V/ J) H6 L
用的快速夹的一种，按压就顶住台面了，由于作用在滑块和轨道之间，使其之间的空隙缩小所以不能滑动了

谢谢...明白了.

金玉良言 · 发表于 2012-6-14 07:03:01

将山寨进行到底！

xmygcbyr · 发表于 2012-6-14 09:01:17

我也想做个雕刻机工作台，但到目前还不会用雕刻机，所以还要继续学习。

liji654321 · 发表于 2012-6-14 09:08:56

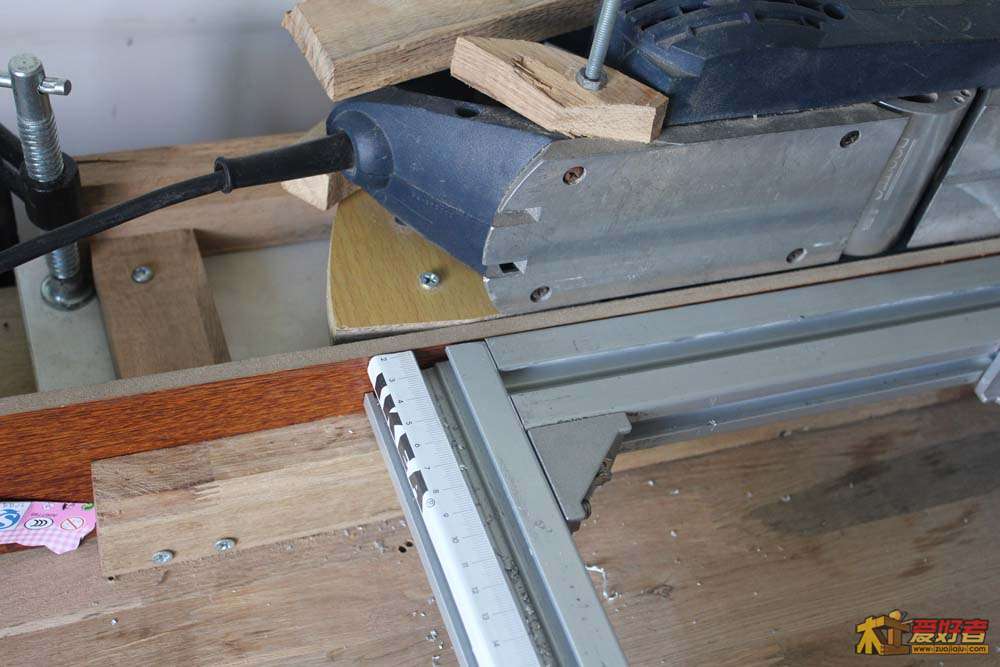

手电刨侧装实现了平刨功能，现在有个想法可以实现压刨功能，一次就能确定工件宽度刨到你需要的尺寸

liji654321 · 发表于 2012-6-15 11:26:36

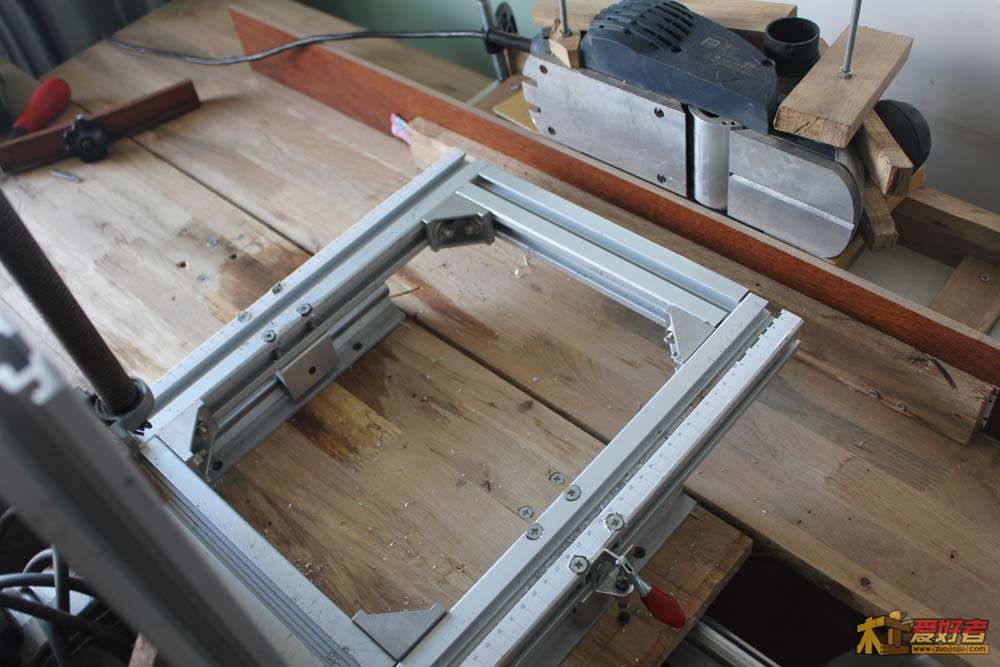

添加的标尺，

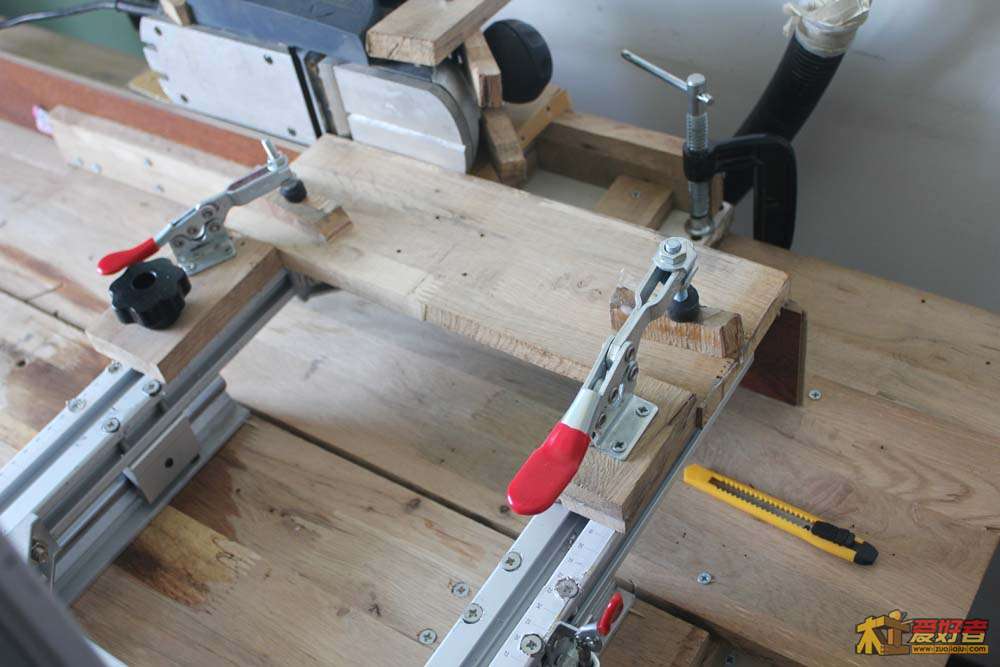

工件按需要的尺寸固定在铝型材上后开始刨，刨到需要的尺寸后下面的铝合金框架会顶到木地板条上就得到需要的尺寸了

tmsong99 · 发表于 2012-6-27 22:56:14

我在考虑模块化

liji654321 · 发表于 2012-7-25 17:17:05

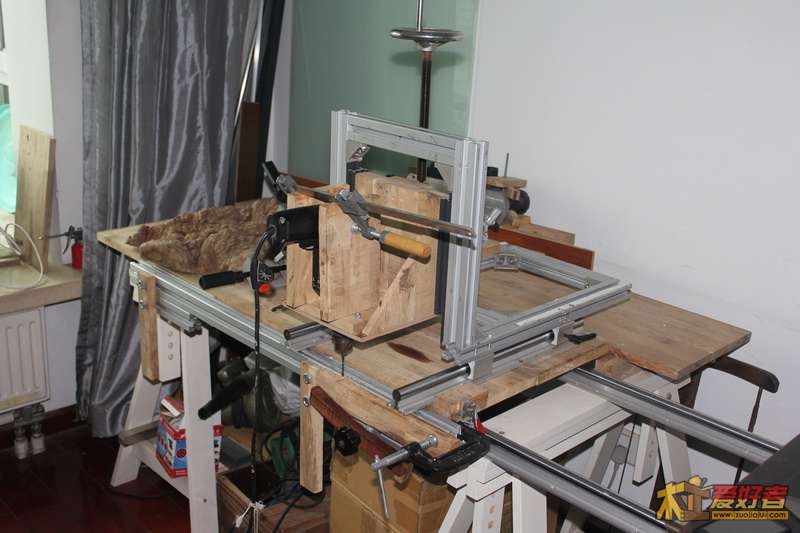

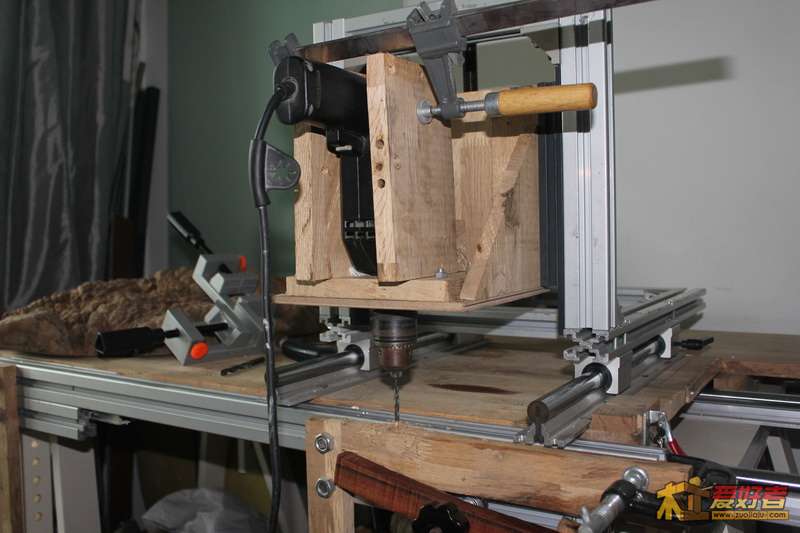

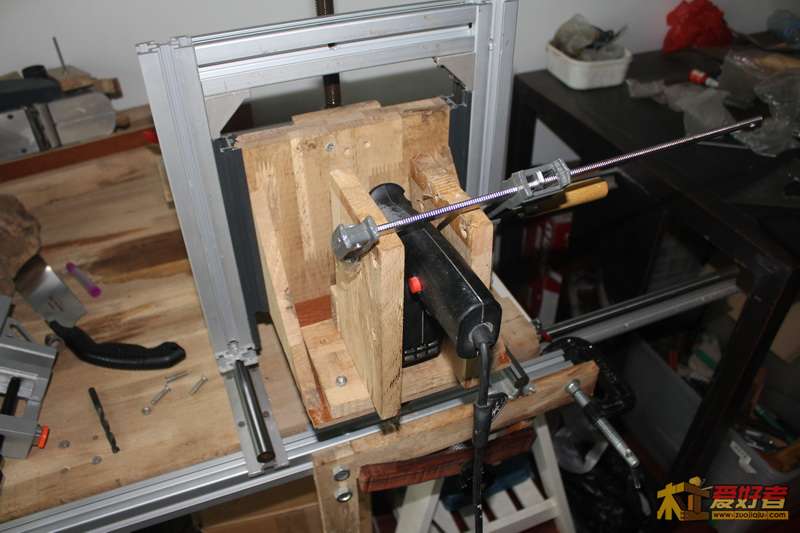

又增加了台钻功能和雕刻机可以互换

ramonepap · 发表于 2012-7-28 14:24:01

真是太厉害了，这种diy带来的乐趣和满足感绝对不是买成品的人能体会到的~ 我看着都高兴~

路太堵 · 发表于 2012-7-28 15:01:08

很好顶！！！
不干胶尺贴在哪买的，我在淘宝上看到要40~50元一米。

海之子 · 发表于 2012-7-28 15:42:24

工作台构思挺好，只是细节再详细点就好了，有点没看懂，侧装刨子应该能调节角度就好了！

lkr2009 · 发表于 2012-7-28 16:35:59

图制的真好。

thiam · 发表于 2012-7-29 08:40:06

非常感谢你的分享

liji654321 · 发表于 2012-7-29 15:45:43

路太堵发表于 2012-7-28 15:01 ! @2 w( U+ ]* a/ \0 N
很好顶！！！
( |1 H1 m4 B, X- K# _ U8 |4 D不干胶尺贴在哪买的，我在淘宝上看到要40~50元一米。

北京宜家家居拿的，不好意思拿了不少
