楼主: liji654321

山寨的白头翁正装雕刻机woodrat加推台锯加台钻加手电刨侧装的联合工作台

   火.. [复制链接]
发表于 2012-6-10 11:43:06 | 显示全部楼层
还不如直接买个三合一
回复 支持 2 反对 0

使用道具 举报

发表于 2012-6-10 22:01:18 | 显示全部楼层
工件夹具想不出哦LZ能详细说一说吗
回复 支持 2 反对 0

使用道具 举报

 楼主| 发表于 2012-6-10 22:04:47 来自手机 | 显示全部楼层
三合一不能仿形开隼吧,而且我这个安全的多。关键是DIY的乐趣
回复 支持 2 反对 0

使用道具 举报

发表于 2012-6-10 22:16:43 | 显示全部楼层
DIY出最合适自己的就是最好的.
回复 支持 2 反对 0

使用道具 举报

 楼主| 发表于 2012-6-11 21:00:31 | 显示全部楼层

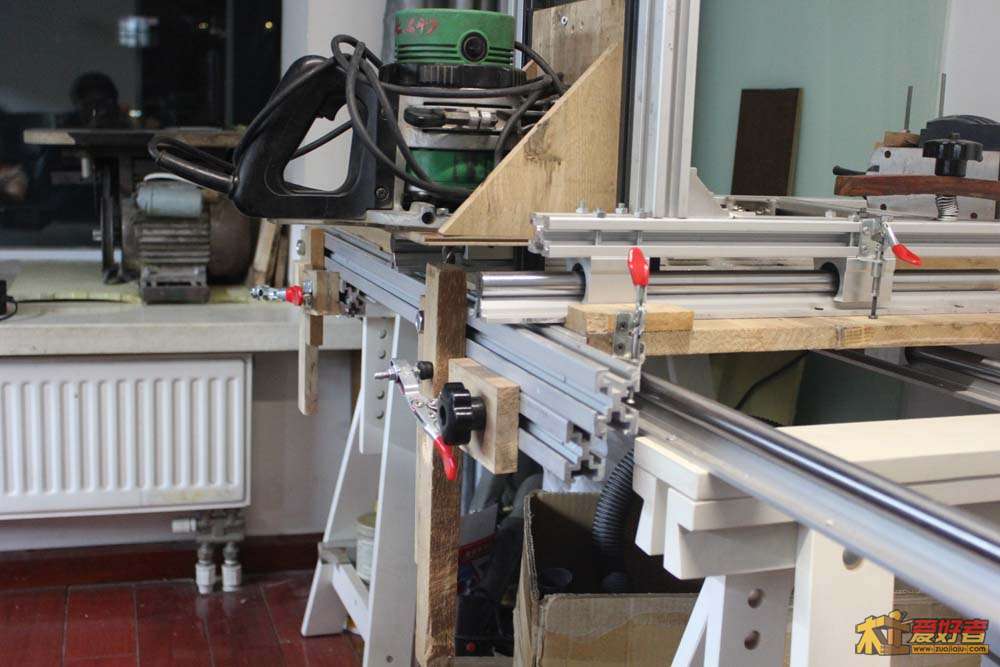

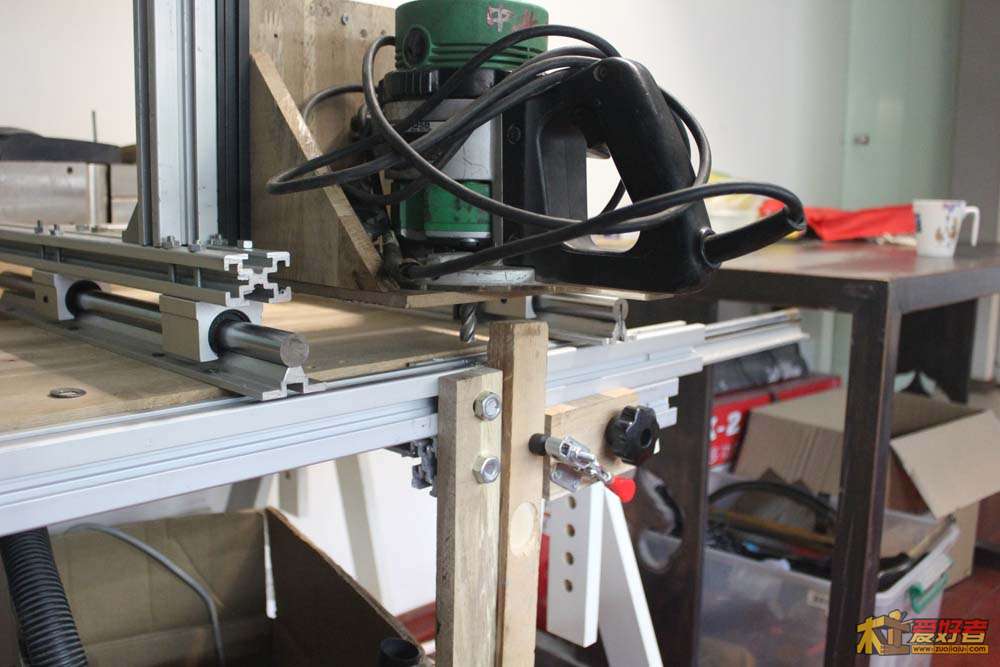

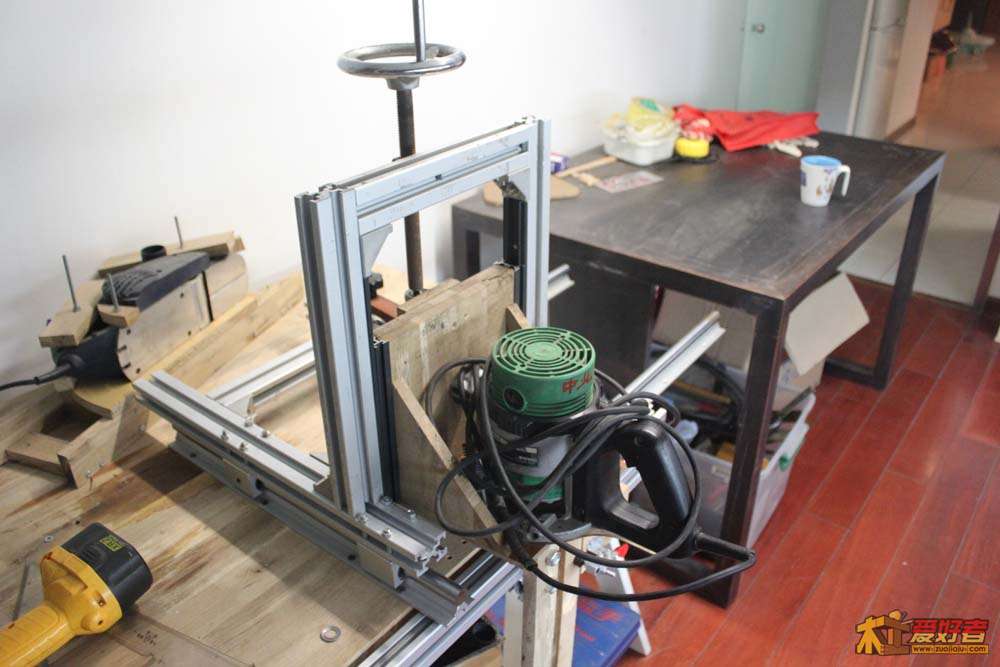

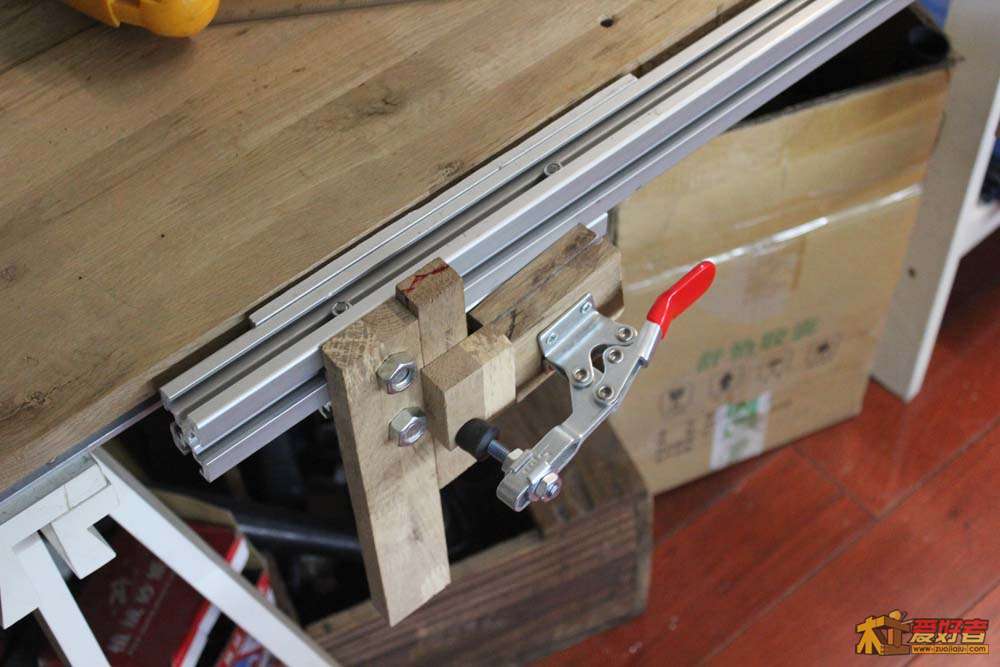

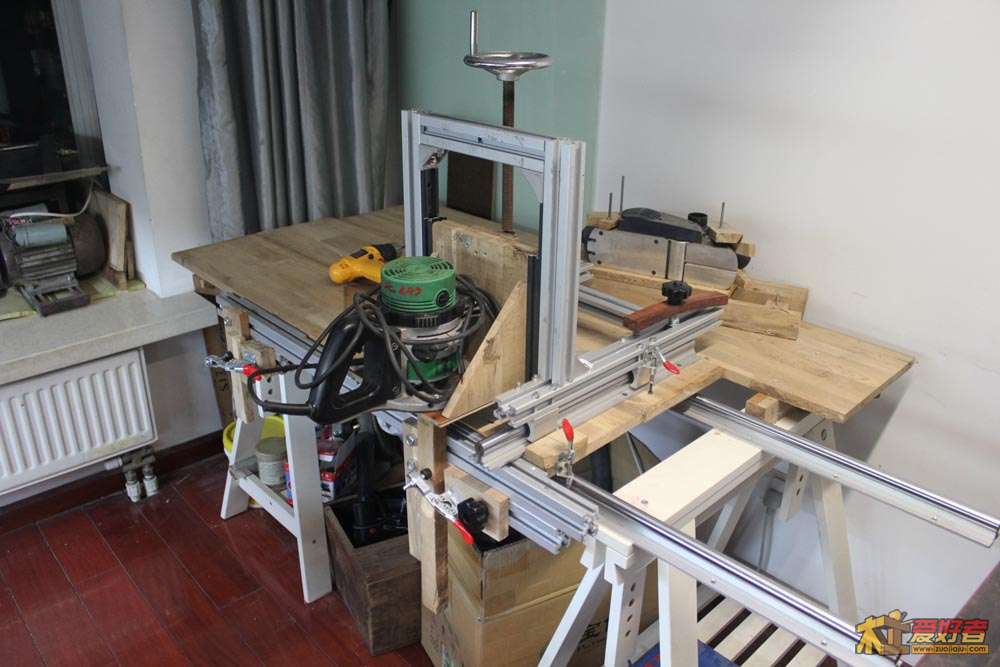

woodrat雕刻机正装主体部分基本完工了看图 j26.jpg 详图 j27.jpg 参照件夹紧部分 j30.jpg 工件加紧部分 j29.jpg j31.jpg
回复 支持 反对

使用道具 举报

发表于 2012-6-12 06:50:00 | 显示全部楼层
请教一下,为什么不用铁架子支撑整个系统呢?
回复 支持 反对

使用道具 举报

 楼主| 发表于 2012-6-12 08:08:48 来自手机 | 显示全部楼层
本来是想用铁架子的,但是本人没有焊接技术,外加工需要几百元,就用了原来宜家买的桌子腿先实验一下。如果不集成台锯的话是没有问题的,集成台锯肯定要焊架子的。; O9 u7 @9 n7 J( `
回复 支持 反对

使用道具 举报

发表于 2012-6-12 08:48:51 | 显示全部楼层
好啊  好东西   学习了 我也想装一台
回复 支持 反对

使用道具 举报

 楼主| 发表于 2012-6-12 14:54:58 | 显示全部楼层

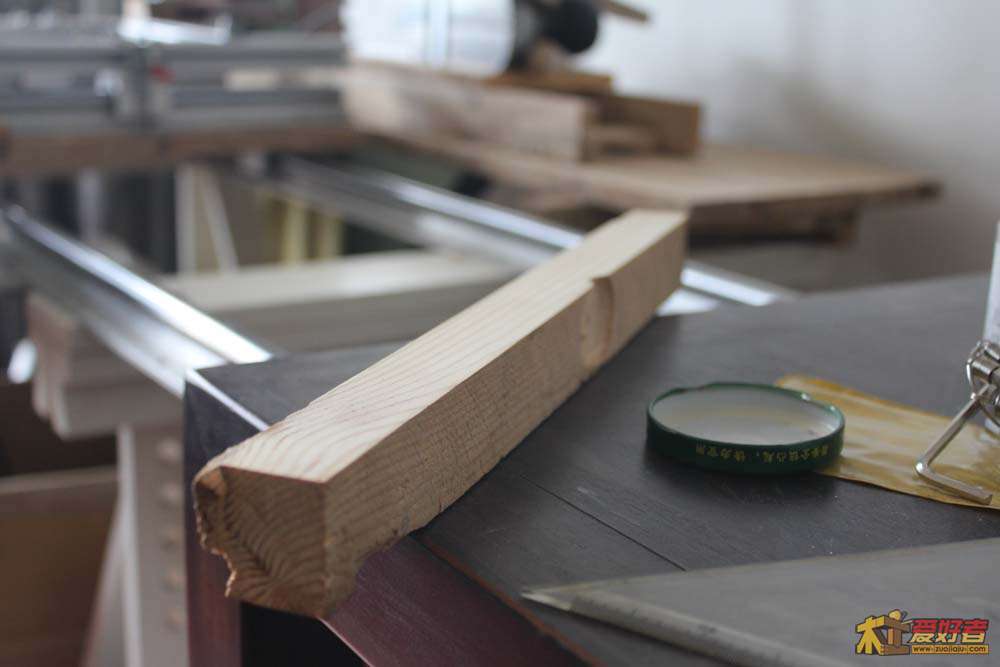

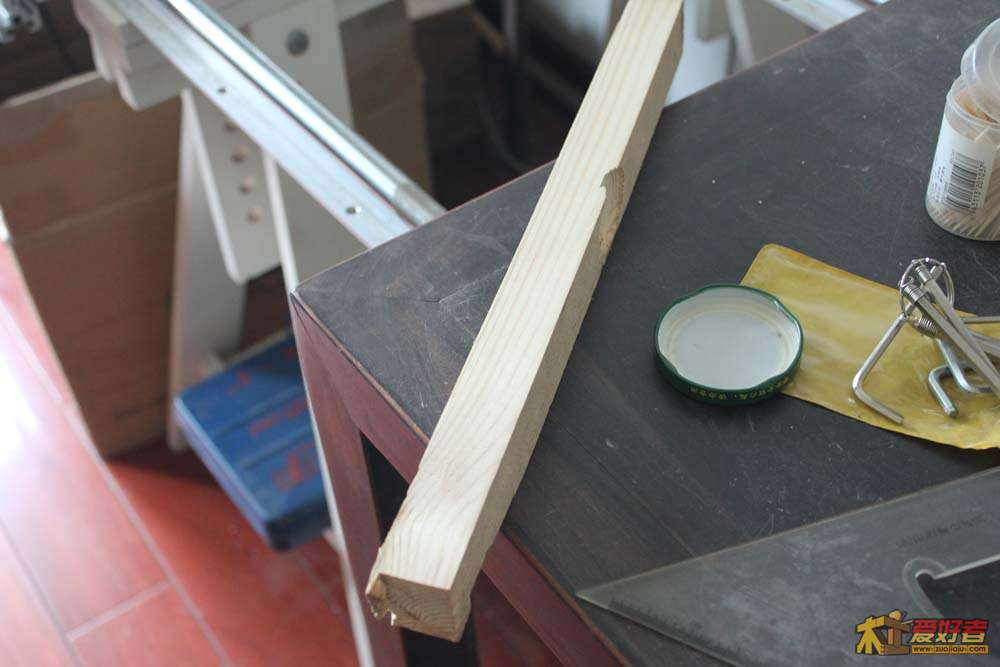

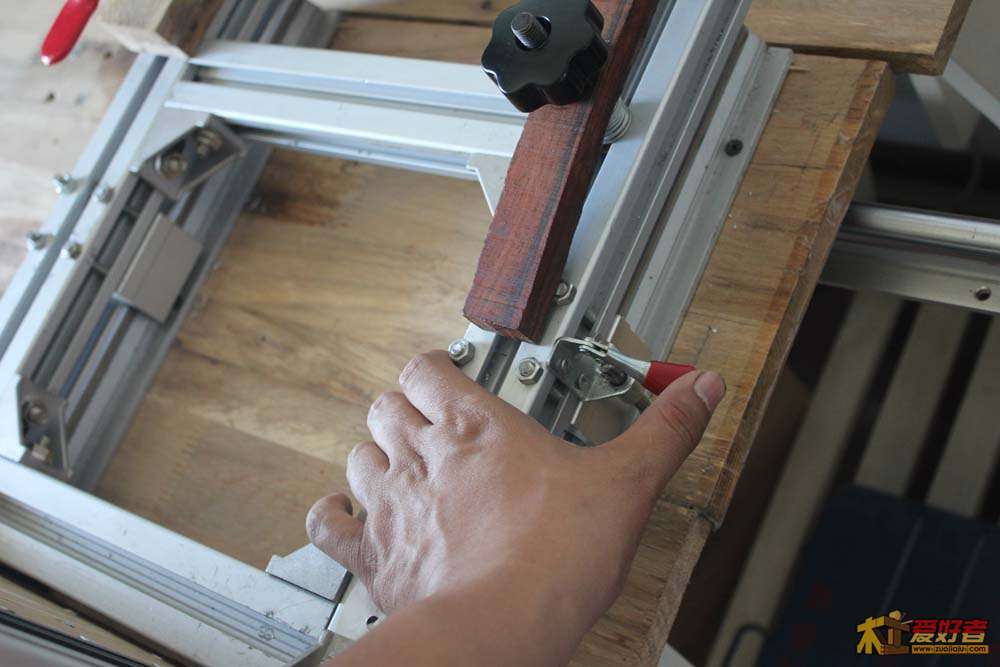

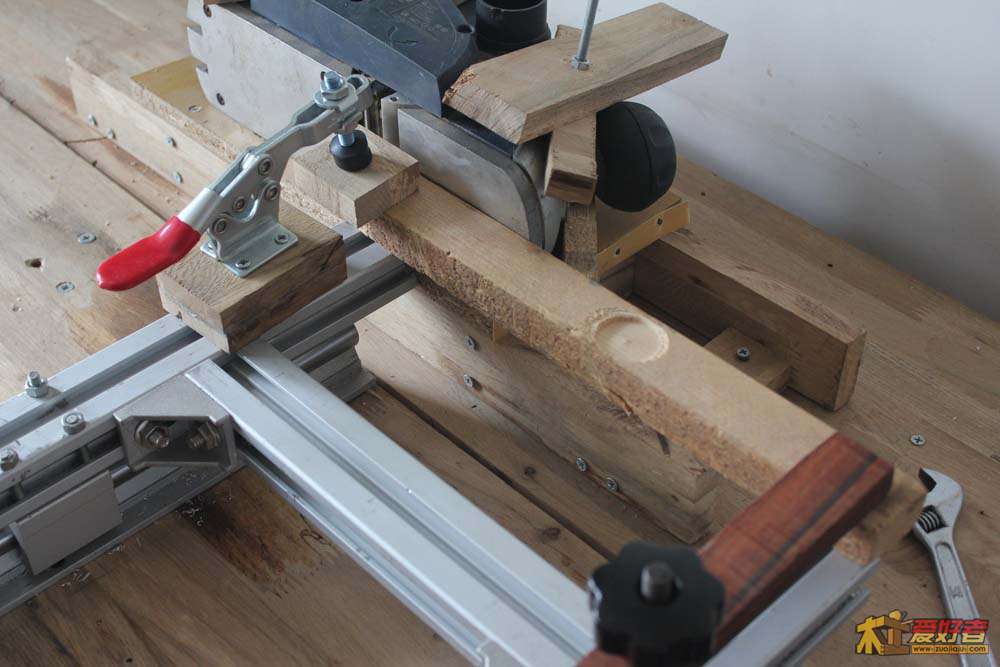

手电刨侧装刨木头效果用快速加加紧工件 j34.jpg 在手电刨进刀端抵紧后锁上快速夹使其只能一个轴移动。 j33.jpg 推过电刨,松开快速夹离开刨刃几公分返回,来回往复几次就报好了。这是效果 j35.jpg j36.jpg 绝没有肯头尾现象
回复 支持 反对

使用道具 举报

 楼主| 发表于 2012-6-12 14:58:21 | 显示全部楼层
大概一秒可以刨一个来回非常好用就是夹紧时麻烦些
回复 支持 1 反对 0

使用道具 举报

发表于 2012-6-12 15:52:01 | 显示全部楼层
还是好玩。
回复 支持 反对

使用道具 举报

 楼主| 发表于 2012-6-12 22:14:40 | 显示全部楼层
1742207093 发表于 2012-6-12 15:52 , I% A, S8 u' E. x" i2 ?6 s6 n% `
还是好玩。

9 a& \" i! |7 m就是玩的嘛
回复 支持 1 反对 0

使用道具 举报

发表于 2012-6-12 23:11:53 | 显示全部楼层
将山寨进行到底!
回复 支持 反对

使用道具 举报

 楼主| 发表于 2012-6-13 12:12:12 | 显示全部楼层

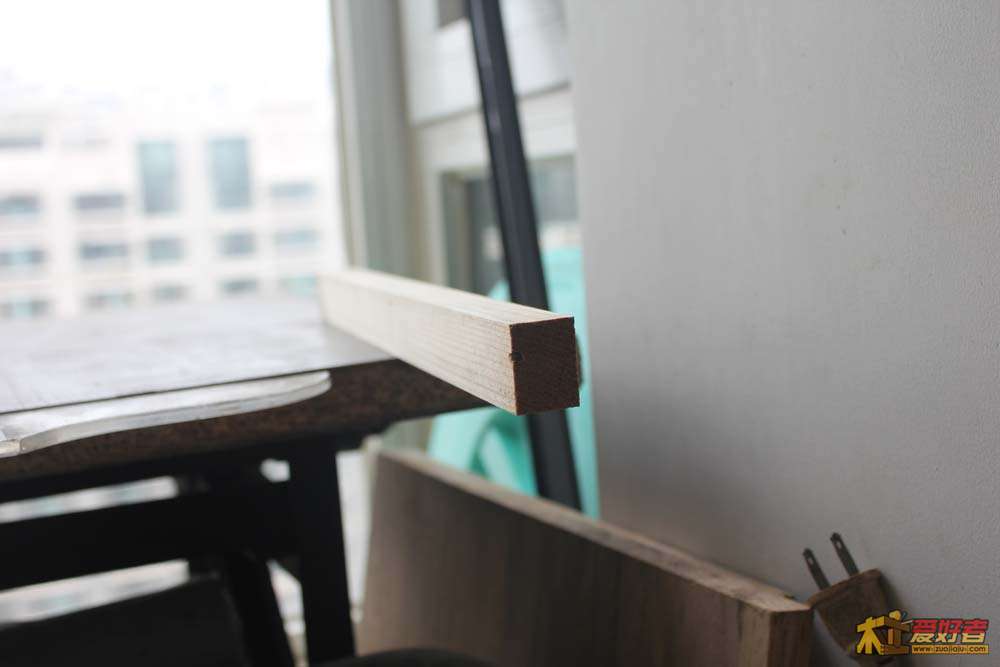

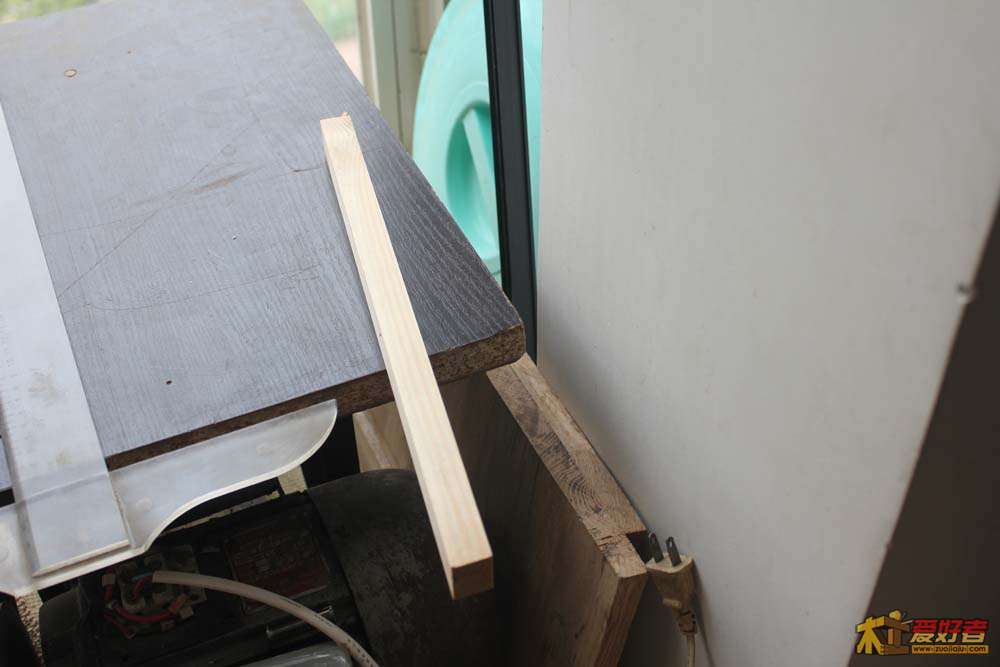

这是刚刨的木条用原来的龙骨刨的 j38.jpg j37.jpg 电刨开起来心惊胆战生怕住楼下的老奶奶找来,很内疚呀
回复 支持 1 反对 0

使用道具 举报

发表于 2012-6-13 23:27:35 | 显示全部楼层
你好,楼主,没看明白夹子是如何锁定滑块的.可以说明一下吗.
回复 支持 反对

使用道具 举报
