山寨的白头翁正装雕刻机woodrat加推台锯加台钻加手电刨侧装的联合工作台

liji654321 · 发表于 2012-6-7 10:37:40

由于雕刻机没有下压功能所以还要做个龙门架，于是到废品收购站淘了不少好东西

我先拍照去了

liji654321 · 发表于 2012-6-7 11:03:19

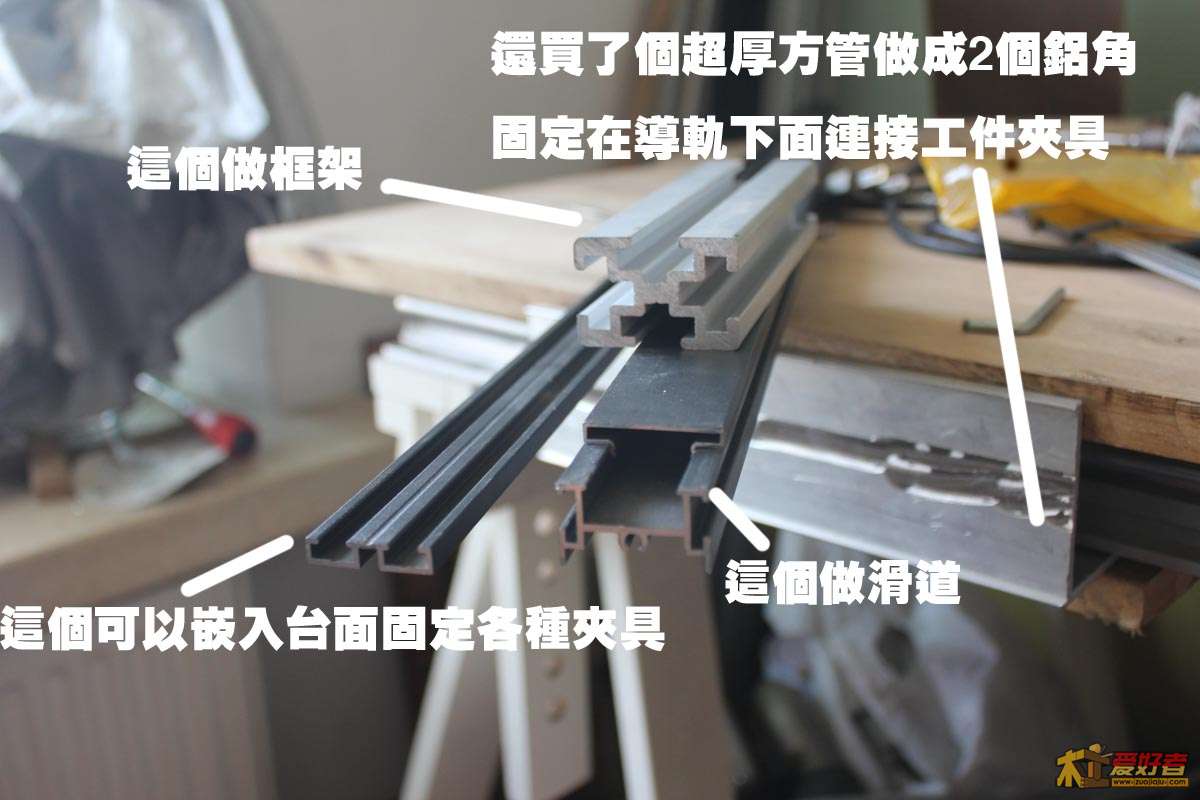

这是废品站里淘来的17每公斤灰色的可能是办公室办公隔断配件

天虎大侠 · 发表于 2012-6-7 12:06:43

不错很好

qiximi · 发表于 2012-6-7 12:16:07

看直播了。

liji654321 · 发表于 2012-6-7 13:45:25

其实不是直播了这是以前的照片

liji654321 · 发表于 2012-6-7 14:08:15

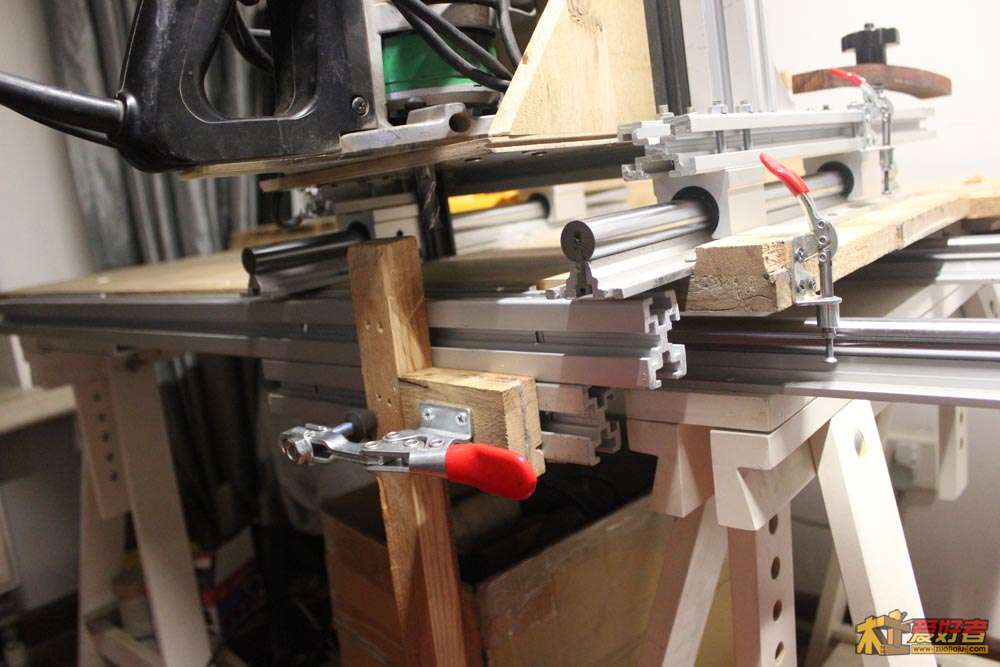

发个现在的照片仿造的woodrat快完工了

后面图片

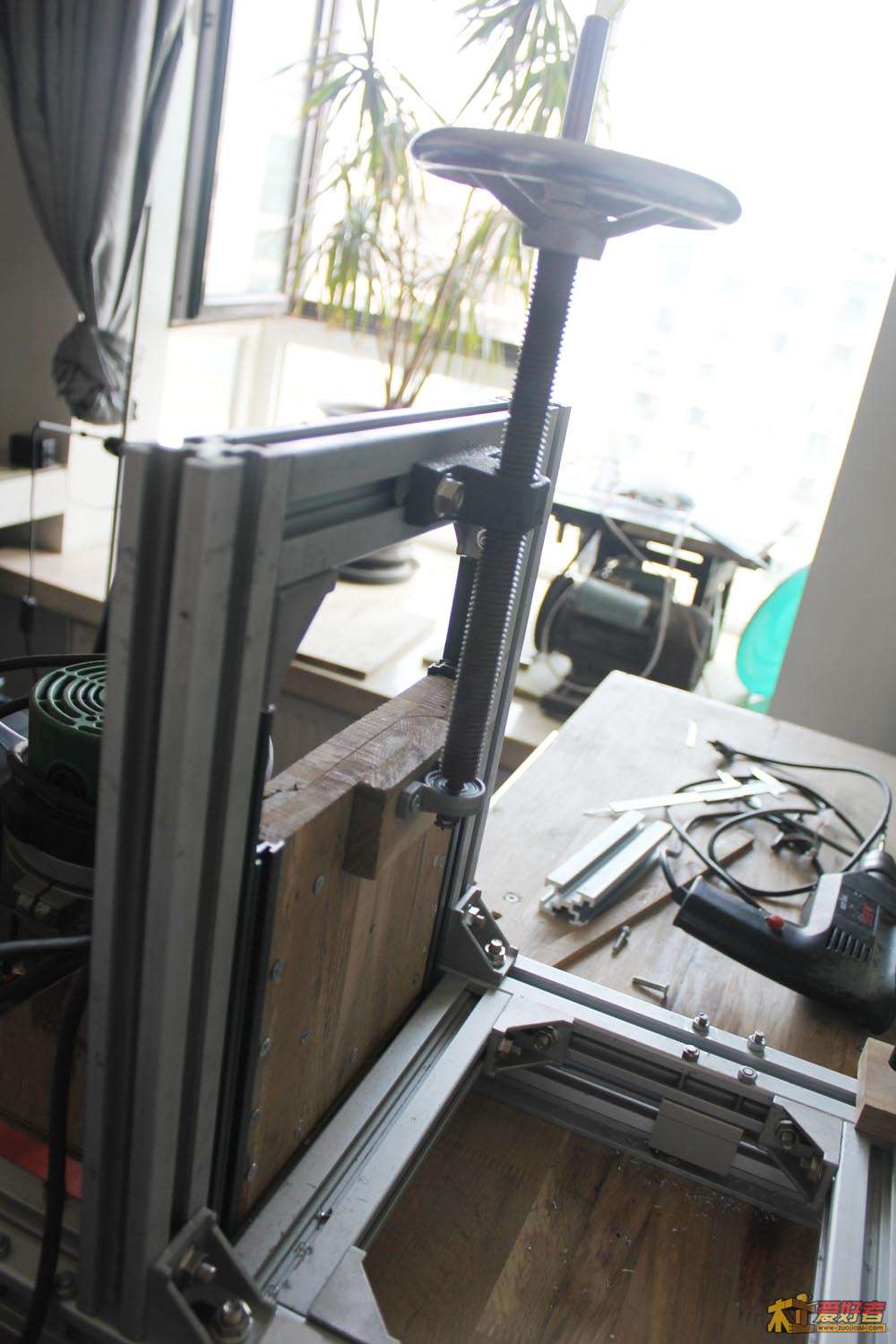

丝杆是切割机上的15元买来配了个手轮20元

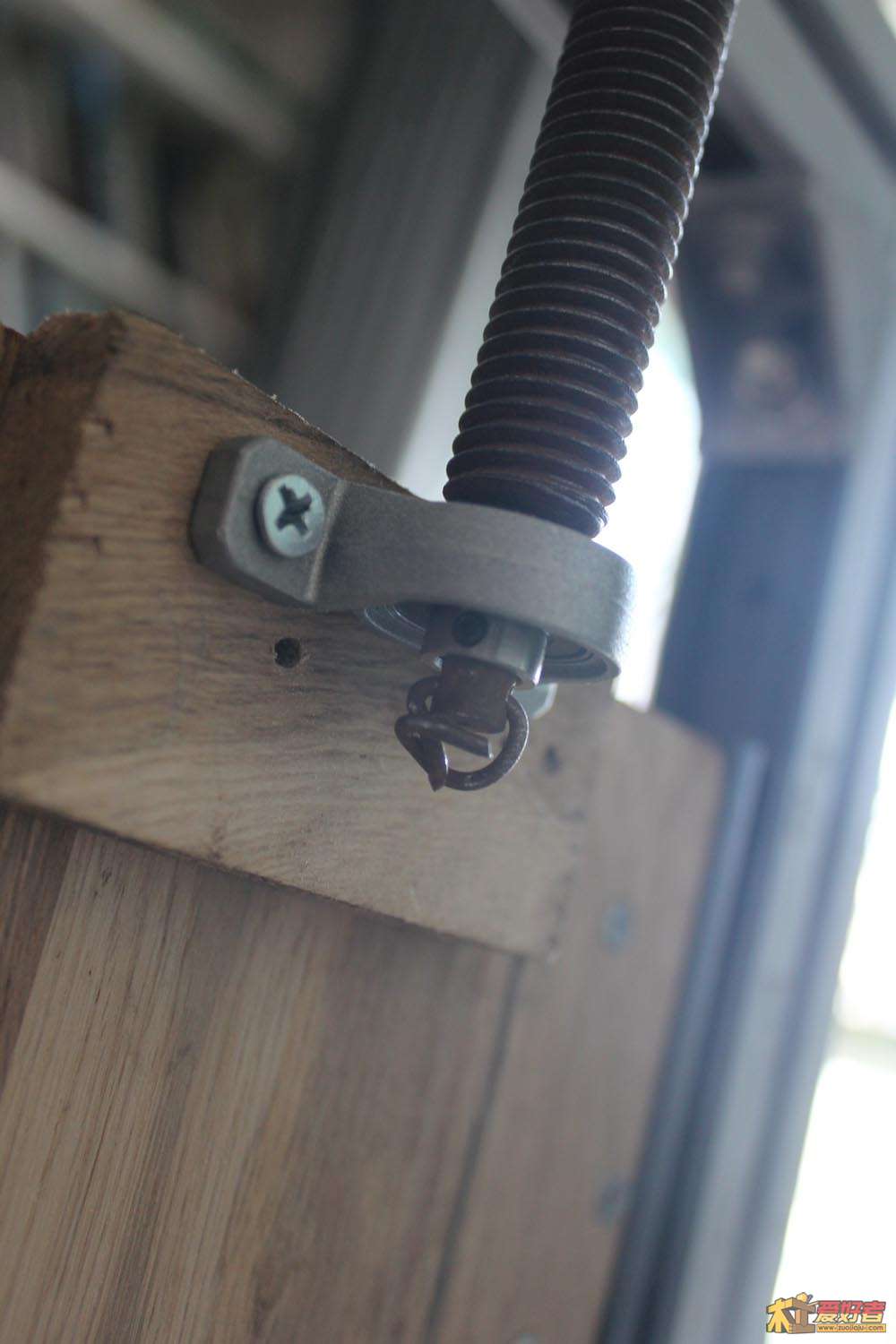

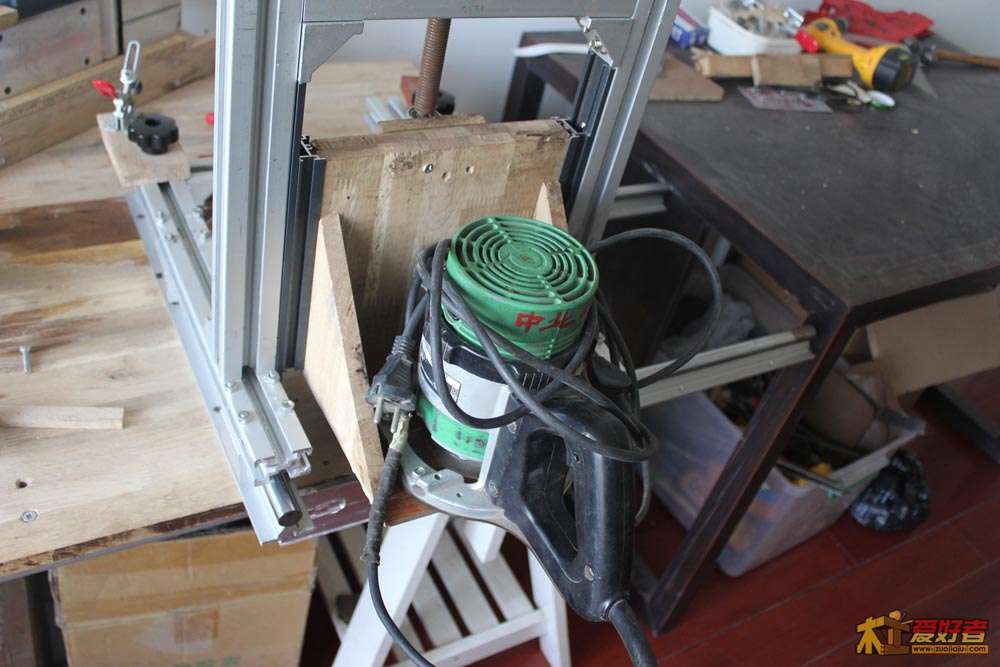

和雕刻机平台连接的小轴承7元带顶丝的非常方便不知怎么运气那么好不用改直接装上上下滑动无间隙无框量，就是这些材料和结构组合到一起，到雕刻机终端会有些刚性不足。用力推会大概有1mm左右上下移动。

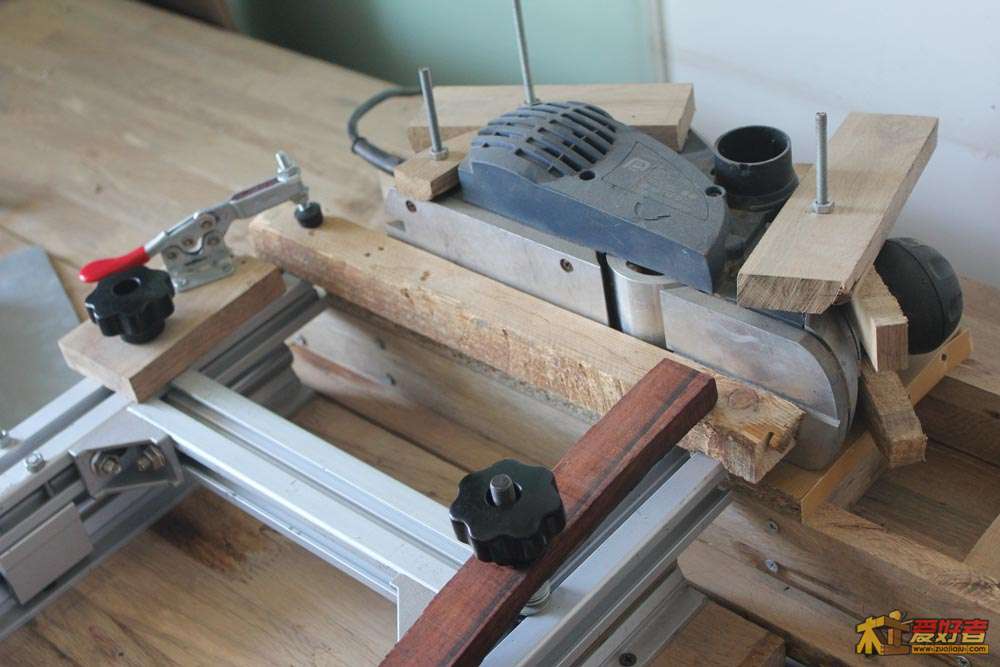

这是后面滑动平台上工件夹紧的效果，用于刨平工件，由于直线滑动效果不错，并且还能微调进刀量。

liji654321 · 发表于 2012-6-7 14:43:52

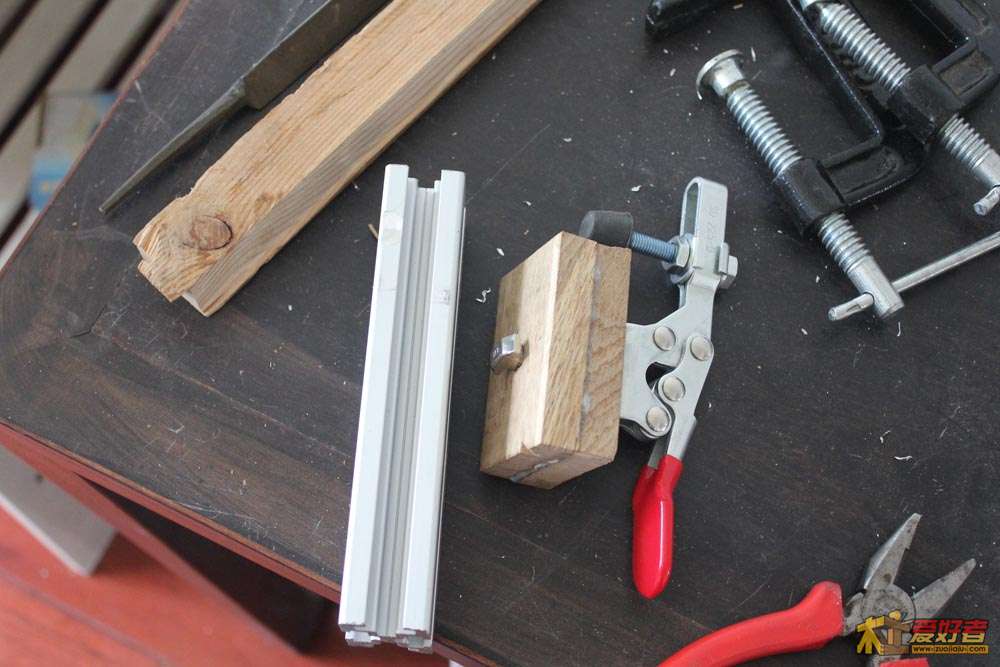

做了个工件夹具自认为有简单又有效，大家看看这是配合型材用的

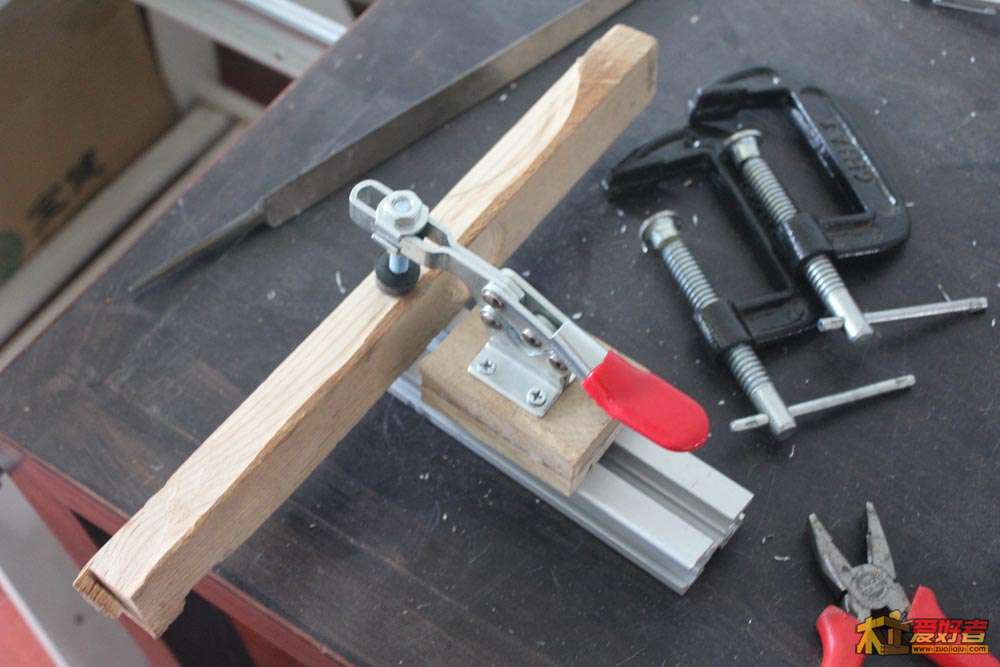

夹紧仅需两步找到铝型材合适位置把T型螺栓插进槽内在旋转90度然后压紧把手即可

horsehome · 发表于 2012-6-7 15:09:16

正愁呢，怎么美国老外能做出这么精密的雕刻机床，没见到有国货呢，期待

破名 · 发表于 2012-6-7 23:08:55

有点意思了！关注中！帮顶一下！

liji654321 · 发表于 2012-6-7 23:16:55

破名发表于 2012-6-7 23:08
0 _" _* M+ j) w0 V: h6 T9 p) _有点意思了！关注中！帮顶一下！

谢谢帮顶

xjy2004 · 发表于 2012-6-7 23:35:17

好，在于精神

liji654321 · 发表于 2012-6-8 23:35:02

忘了说了这工作台还有仿形机构，可用于制隼，雕刻机换成宽的清底刀掉过头来还可刨300mm超宽木板

liji654321 · 发表于 2012-6-9 00:47:38

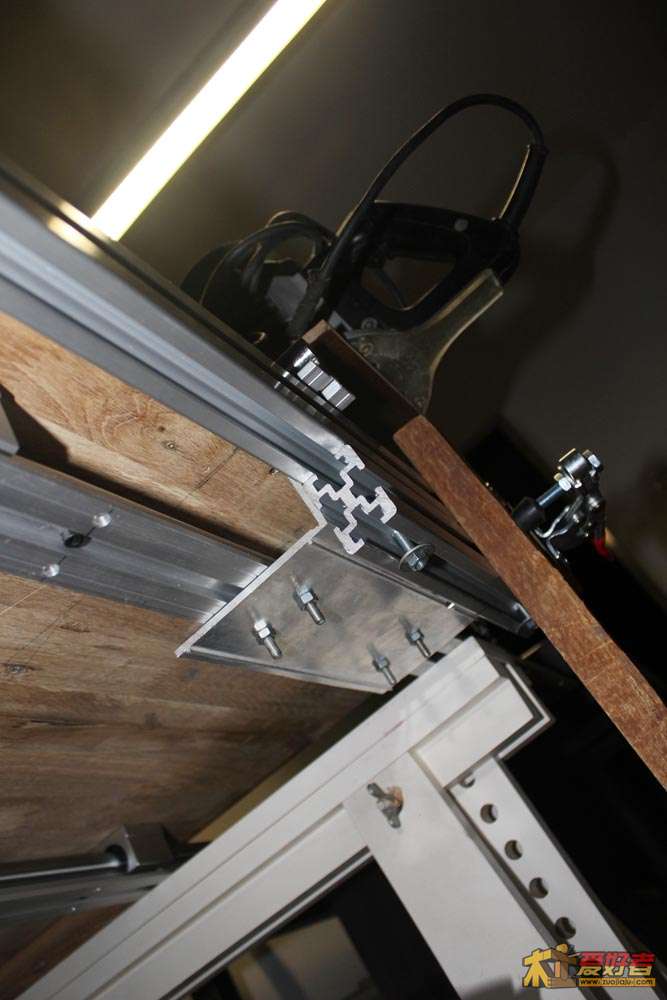

工业铝型材做了个夹紧平台

这是下面

甲木土 · 发表于 2012-6-9 01:11:08

没有材料啊，有材料我也能做得出来。

甲木土 · 发表于 2012-6-9 01:12:14

将山寨进行到底！
