中国传统棕角榫机器制做之方案研究（1）

woodsensor · 发表于 2012-3-31 10:21:37

本帖最后由 woodsensor 于 2012-3-30 20:47 编辑

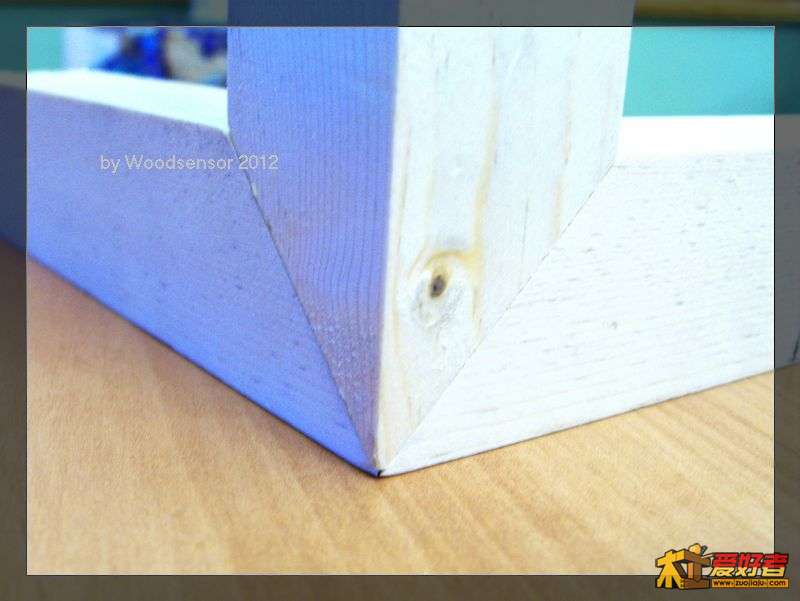

棕角榫是中国传统家具的典型特征之一。当三根木头相接时，中国的工匠们创造的两两以斜角（通常是45度）的连接，外观非常优美，其中任何两个连接又是通过榫卯（明或暗榫）互相锁住（interlocking)。长期以来，其制做都是通过手工来完成，机器制还受到许多限制。

西方木工圈子中也有一些人被中国的棕角榫所吸引，有些人也在尝试用机器的解决制做方法，目前有一个方案，就是将做成正方形的3个相连的部分按照45度切割，然后用活销相连，但是其所用的“活销loose tenon”太短，结合力不强，而且jig过于复杂。本人通过在45度的交界面上用“雕刻机”制做出垂直的“榫眼”，使得两两以45度相接的面都可以通过活销榫连接，制做出了了完美的“棕角榫”

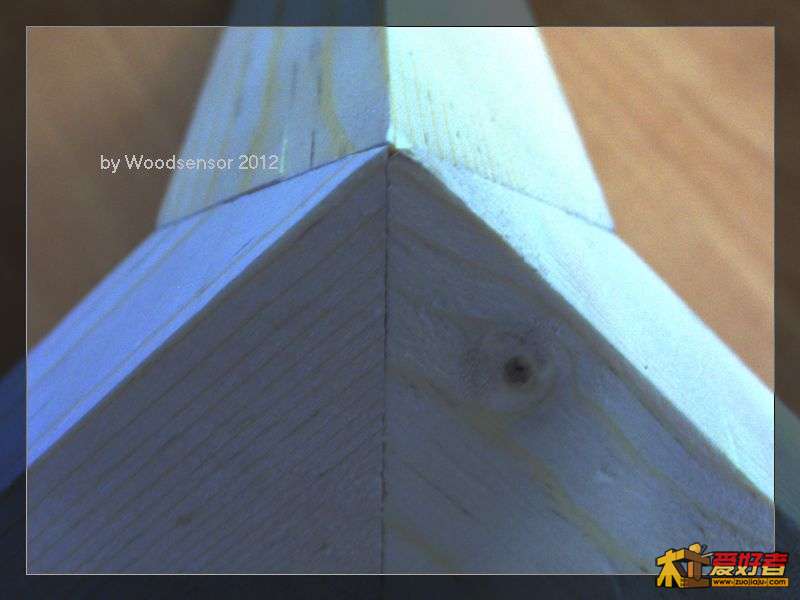

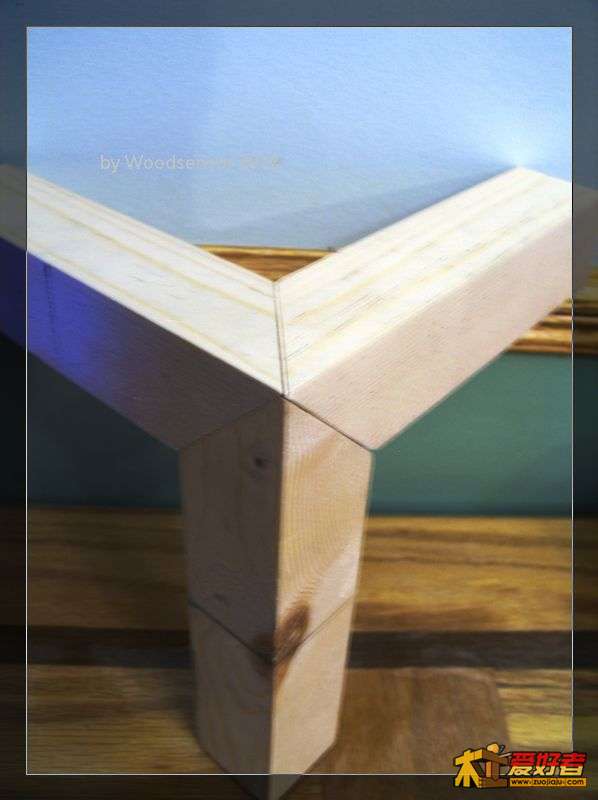

这是棕角榫机器制做的另类解决方案，但是结果可以做到（1）外形完全相同；（2）快速（3）精密，严丝合缝；（4）为隐藏榫头形式（5）从连接机制上也是达到了两两面互锁的要求。

关于完全遵守中国传统棕角榫的机器解决方案，目前正在试验之中，以后将发表研究结果（2）

声明：未经本人同意，严禁各类方式的转载！！

制做步骤：

1：将木方做成严格的正方形木条；

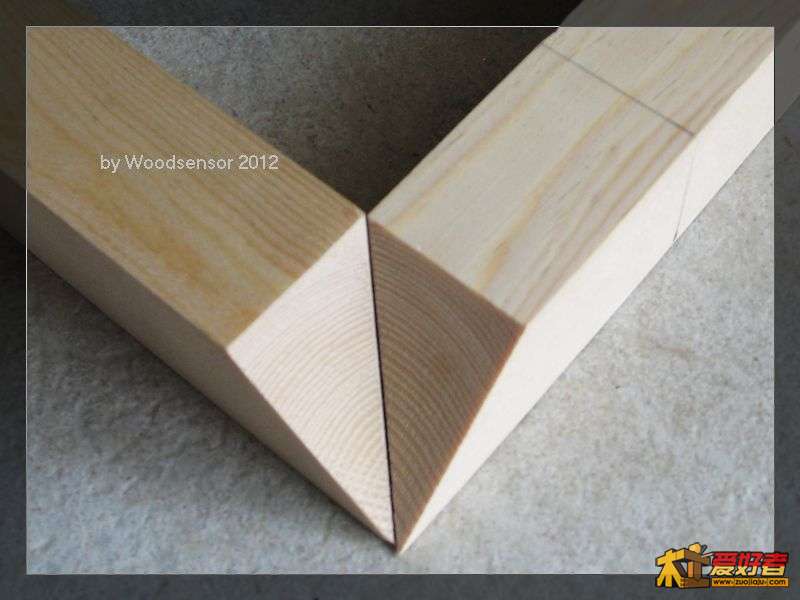

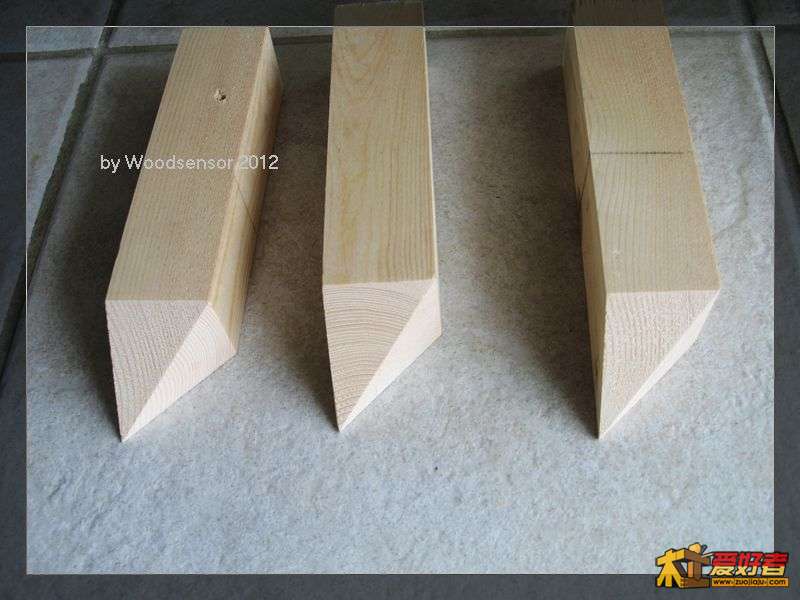

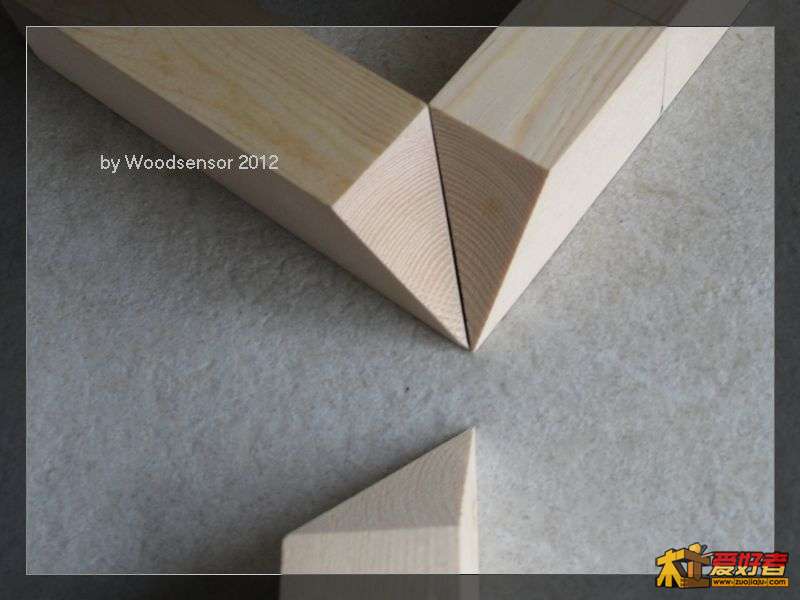

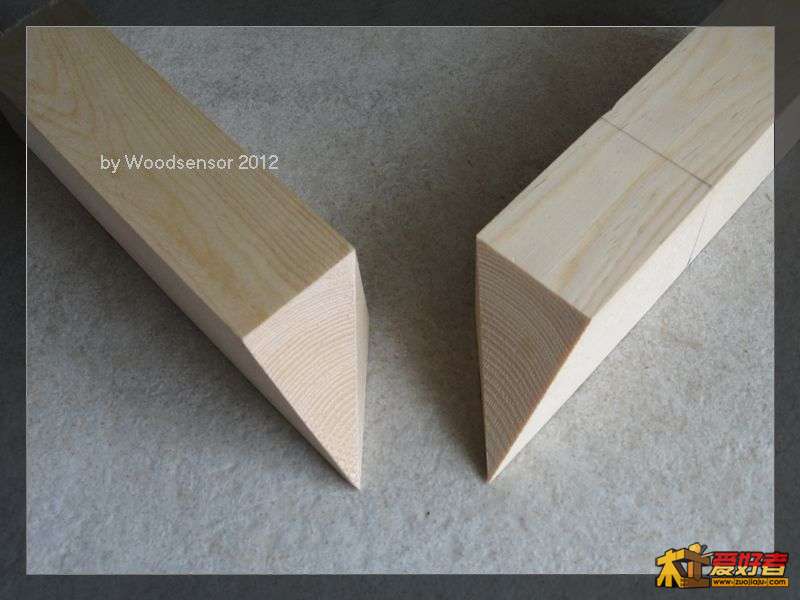

2：用斜切锯（台锯也可）锯出标准45度角的切面，翻转90度后，再切出个45度角的切面；这样每个棕角榫的3个连接件每个都有一个两面为45度的“复合斜角（compound miter）；摆放起来每两个都可以形成90度的连接，全部的切面放在一起就是一个”棕角“；

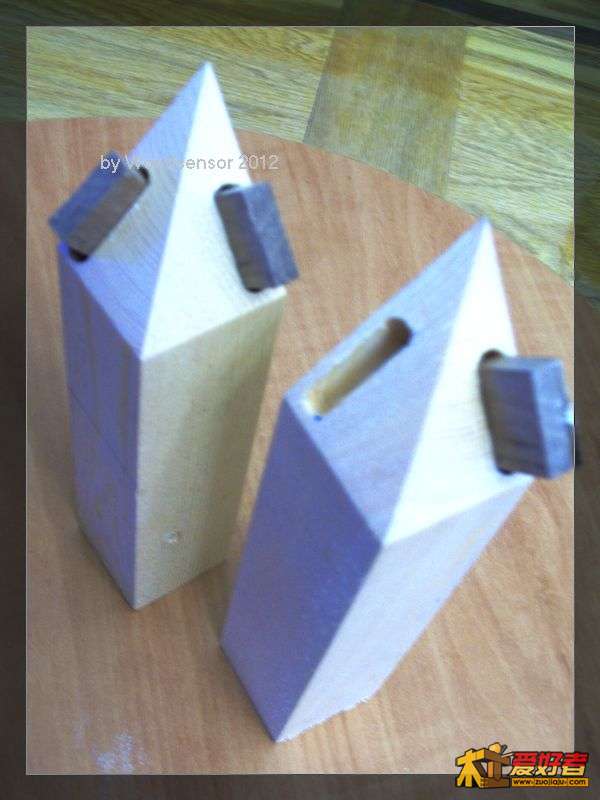

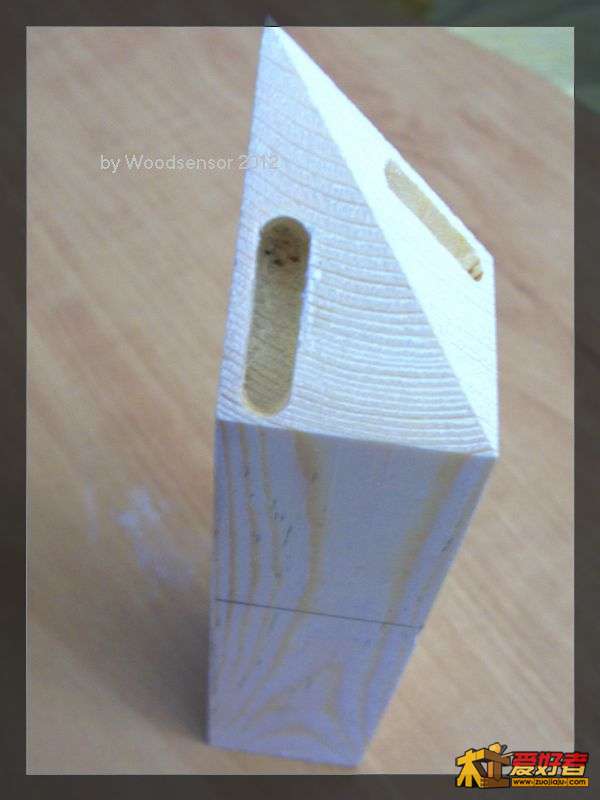

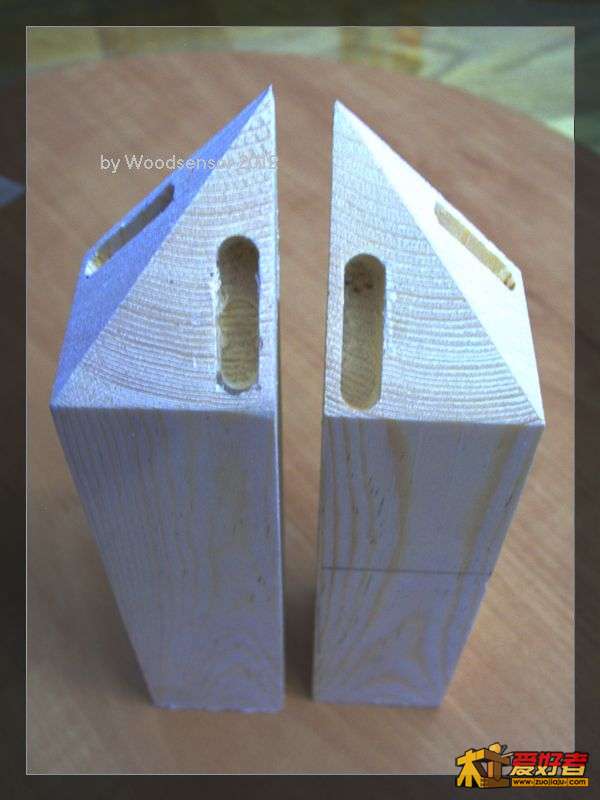

3：做一个jig，在每个斜切面的相同位置用雕刻机配上螺旋铣刀打出垂直于斜切面的榫眼，每个棕角共需要6个榫眼；

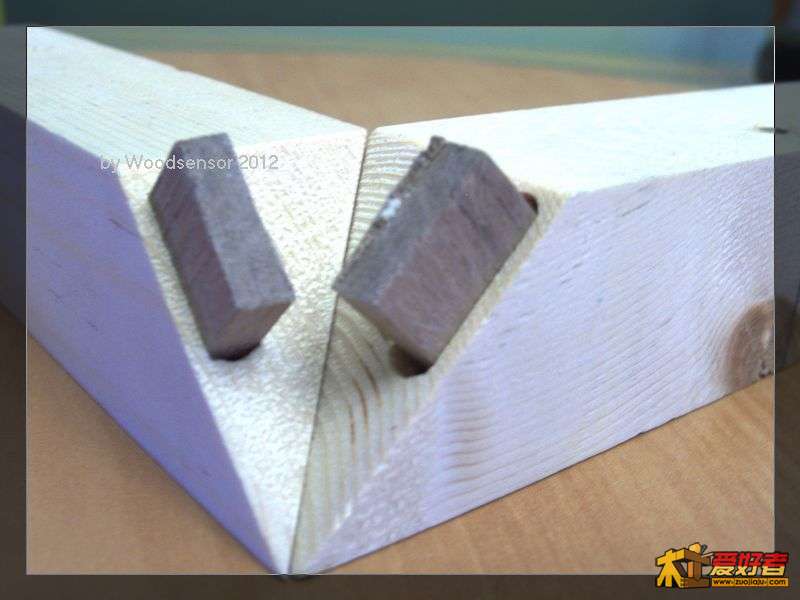

4：制做“活销“，按照单个榫眼深度的2倍深度采割出3个”活销；

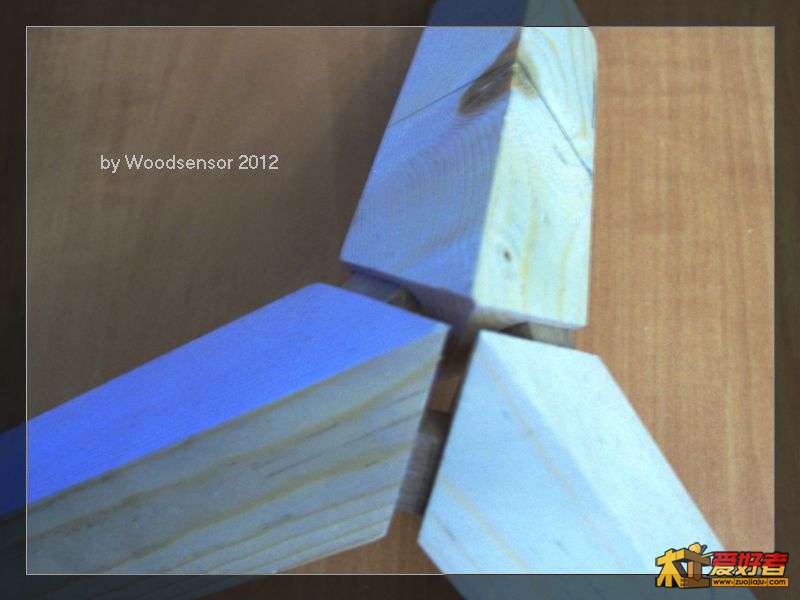

5：别将活销插入3榫眼中，先两个相接，然后不等完全合缝时将第3个连接件加入，用力，结果可以达到严丝合缝。

6：实际实施时活销的边缘可以按照榫眼圆弧打圆，安装时要涂上木工胶水，既可以达到要求。

注：试验用木材为杉木

我是错错 · 发表于 2012-3-31 10:29:54

这个榫眼是用什么工具开的

zxsan · 发表于 2012-3-31 10:37:02

一个不错的解决方法！

cnhonch · 发表于 2012-3-31 10:43:53

这个真的好，好多都可以用这个思路来

马山-fox · 发表于 2012-3-31 10:44:30

非常好的

小白 · 发表于 2012-3-31 10:53:38

大哥，膜拜啊，我之前对这个棕角也是迷迷糊糊的，现在一下拨云见日了，谢谢了

湖边的森林 · 发表于 2012-3-31 10:54:06

很好的尝试，但没有达到粽角榫的力学原理，还有研究的余度。

only1978 · 发表于 2012-3-31 10:58:48

这个必须顶。

啊平 · 发表于 2012-3-31 10:59:04

收藏了，谢谢！

cyfeng0929 · 发表于 2012-3-31 11:03:21

木头软不经摇吧?

紫霞洞主 · 发表于 2012-3-31 11:04:40

还是传统的好

voom · 发表于 2012-3-31 11:07:45

很好啊~一直不了解粽角榫是什么，jig是什么的简称？

九牛三毛 · 发表于 2012-3-31 11:25:23

我也设想过。不过要考虑先装面心板，装配出面板，毕竟我们不是要个框架。

zgdgj · 发表于 2012-3-31 11:27:29

这个方法非常好！赞同！

sqlany · 发表于 2012-3-31 11:32:26

呵呵，样子看起来一样。形似？神似？
