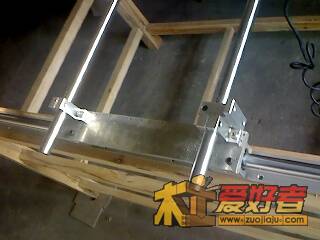

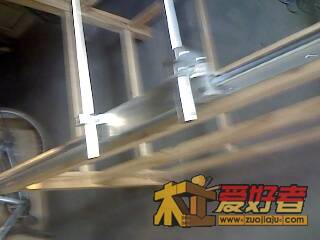

因为前几天看不到，所以今天一口气看完。觉得没那么复杂，就是LZ(ATOBTOC)制作过程挺复杂的。其实LZ(ATOBTOC)工业铝型材连接角铁有现成可买的，不用那么费劲自己锯啊打孔啊。这东西其实也不那么复杂，只要解决X轴Y轴与工件定位轴三者相对运动，工件定位轴的旋转运动与X轴Y轴位移运动的速比就可以了。如再加个Z轴（200MM以内)就更完美了，当然制作难得就增加了。本人觉得LZ(ATOBTOC)用工业铝型材做的总成本与用直线导轨做的成本应该差不多（相同等级精度下），直径16带底座的直线导轨每米70元滑块每个15元。但用直线导轨就可省去以上4/5楼层。关键还是工件定位轴的旋转运动与X轴Y轴位移运动的速比怎么来搭配的问题。LZ(ATOBTOC)可要考虑清楚外驱动力旋转是放在哪里比较合适，以上过程好像是在X轴上的，请三思！！！祝你成功！并祝新年快乐！ |
|
