山寨那个什么--就叫螺旋铣床吧

atobtoc · 发表于 2011-12-18 23:55:02

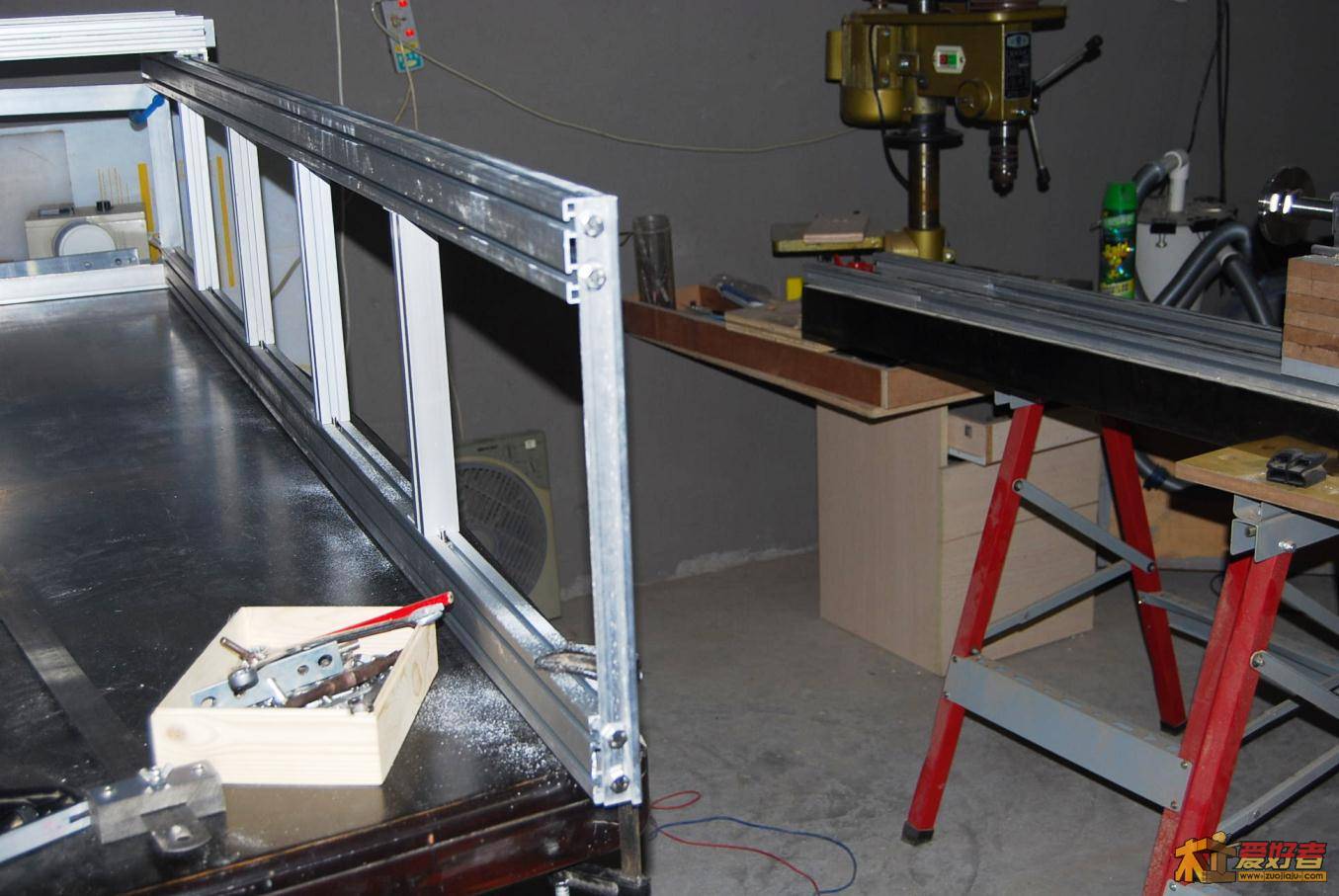

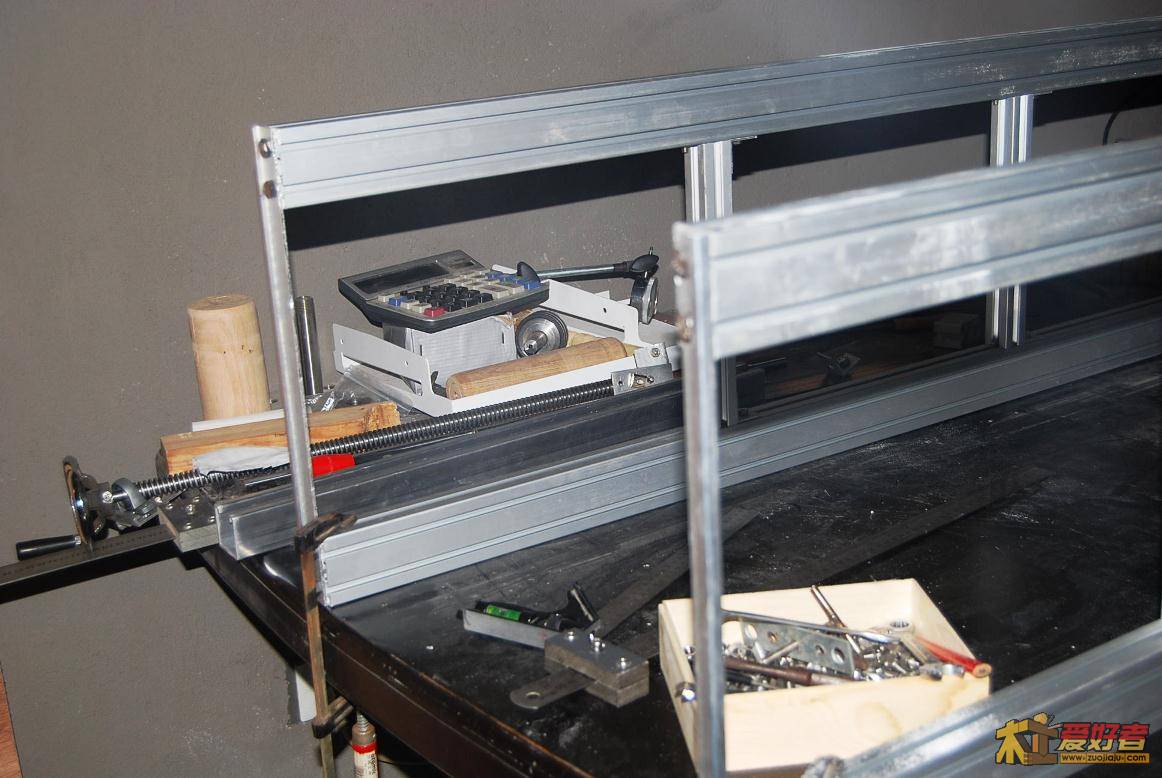

安装连接。

atobtoc · 发表于 2011-12-18 23:57:51

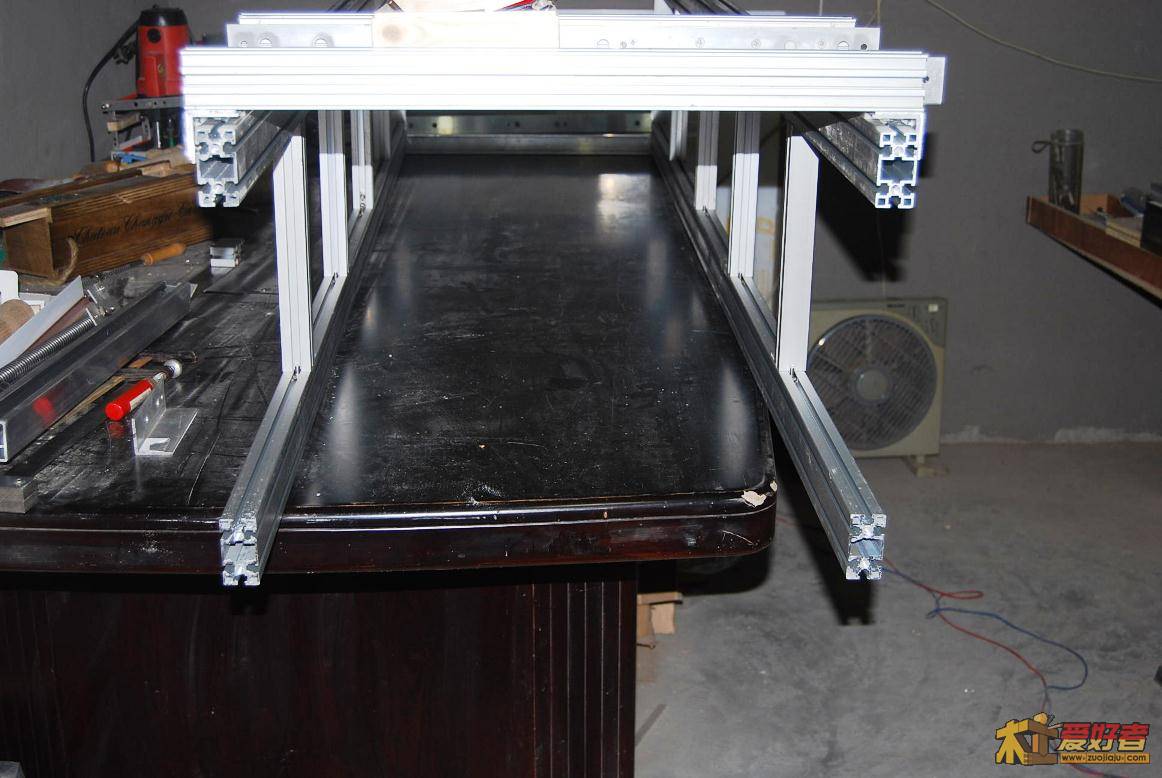

两边安装完。

atobtoc · 发表于 2011-12-19 00:01:33

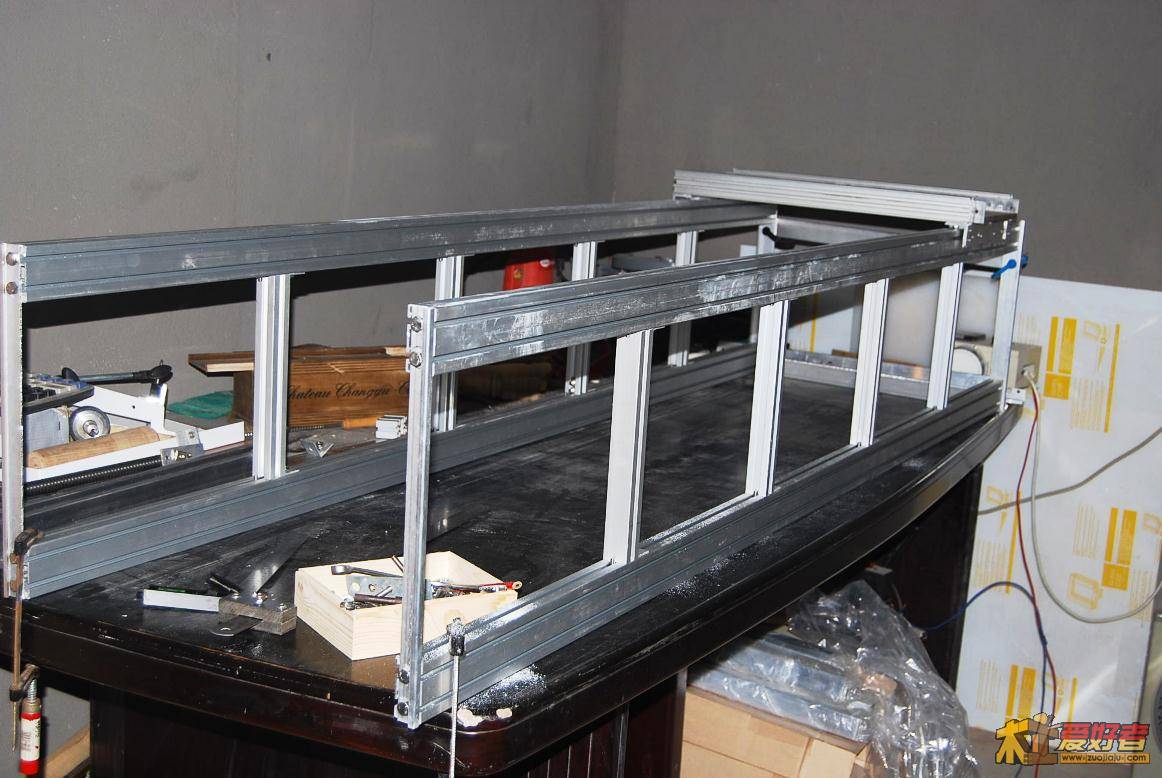

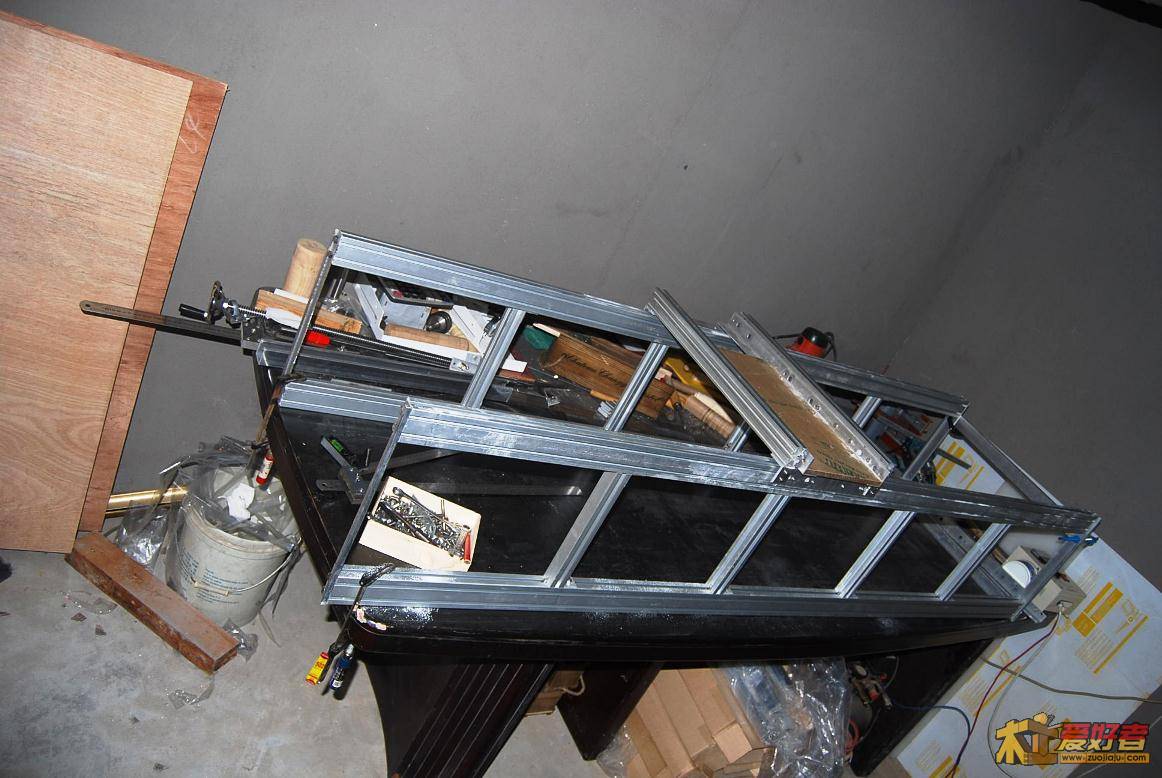

整体看看

atobtoc · 发表于 2011-12-19 00:04:04

想想照着图说。

木车司机 · 发表于 2011-12-19 22:02:32

今晚报个到，不知有没看头？

木车司机 · 发表于 2011-12-19 22:04:12

公牛在奔跑中见到一母牛在路边吃草，急切的对母牛说：“快跑吧，专家来了。”

母牛：“专家来了怕啥，专家不是人吗？”

公牛：“现在专家专吹牛B啊”

母牛闻听大惊，撒蹄就跑，边跑边问公牛：“专家吹牛B,你是公牛你怕啥？

公牛说：“你真不知道啊，现在的专家除了吹牛B还会扯蛋啊。

三木1393 · 发表于 2011-12-20 00:37:04

咋的了？今天没了。

渤海湾的鱼 · 发表于 2011-12-20 16:54:38

看样子今晚有大动作。

atobtoc · 发表于 2011-12-20 23:35:55

本帖最后由 atobtoc 于 2011-12-20 23:36 编辑

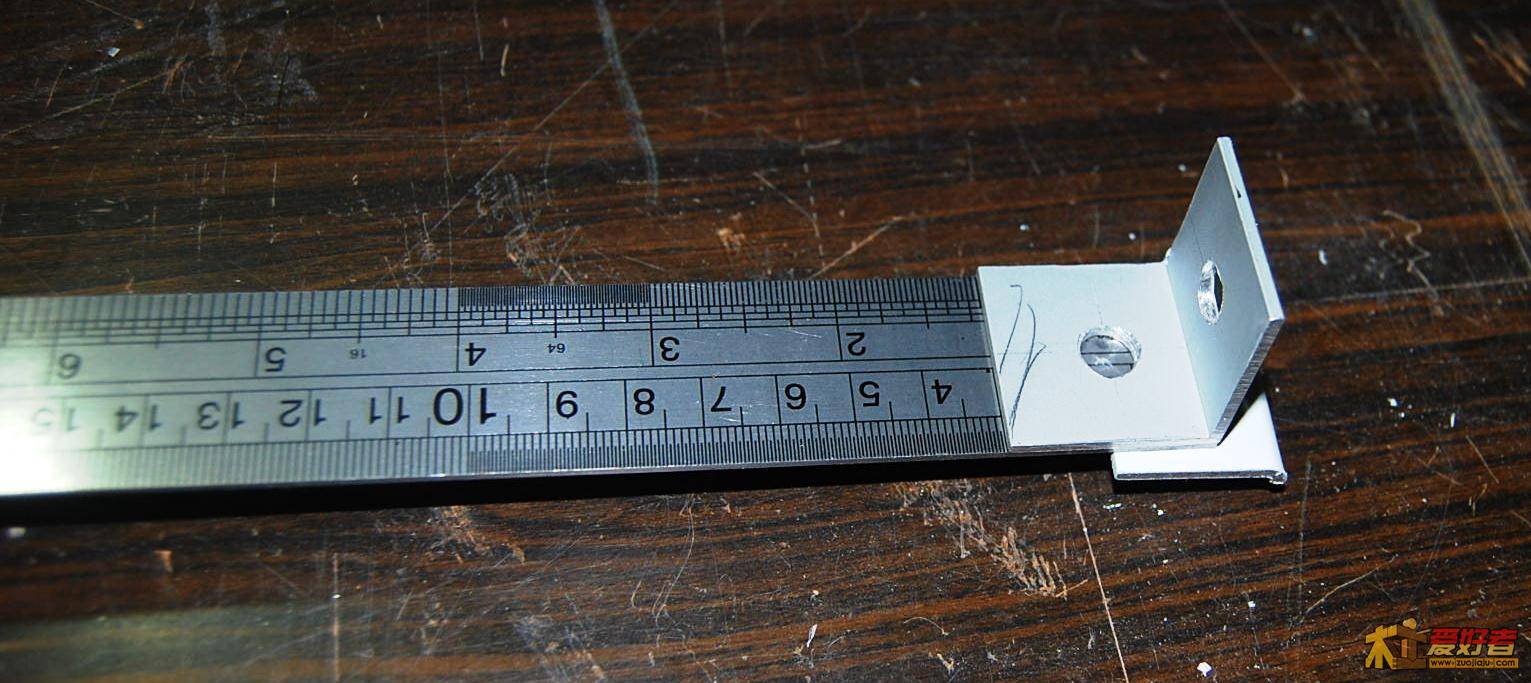

今天做了个内卡尺，所以单独发帖内卡
http://www.zuojiaju.com/forum.ph ... amp;fromuid=7188199

pyemail13 · 发表于 2011-12-21 16:02:30

本帖最后由 pyemail13 于 2011-12-21 16:56 编辑

说说我的看法：老兄动手能力极强，很是佩服，这几天天天看你的进展，我也在心里设计。有一点意见提出，不知是否有帮助。

   1、我感觉用pom做滑块，肯定不如滑轮来得精准，如果是滑轮配光轴的话，可以为后期改为自控的打下基础，当然了，手动考虑成本的话POM是个不错的选择。
   2、上轴（Y轴）如果用pom做滑块的话，为什么用这种侧悬式的呢，感觉是不是在装雕刻机的板上的四个角上垫上Pom，或是填到铝型材的槽里，这样感觉接触面更小，更顺滑，也好更换，也省得用那个角铁悬挂了。
   3、另外我感觉还可以用在铝型材的槽里加滚珠的方案，跟那种抽屉滑道一样，要不然我觉得也没有必要非得选择用铝型材了。我买的铝型材，可三面加3MM的滚珠

一点小小的看法，不知对不对，祝早日成功。

我正在采购材料，滑道准备用两根16MM光轴+4个U槽滑轮，底板用220MM*220MM*8MM的有机玻璃。

atobtoc · 发表于 2011-12-21 16:37:14

pyemail13 发表于 2011-12-21 16:02 & ^/ a: m7 L' o5 D3 Z2 t5 f3 F0 H
说说我的看法：老兄动手能力极强，很是佩服，这几天天天看你的进展，我也在心里设计。有一点意见提出，不知 ...

首先谢谢关注。现逐条回复如下：
1、确实和成本有关；

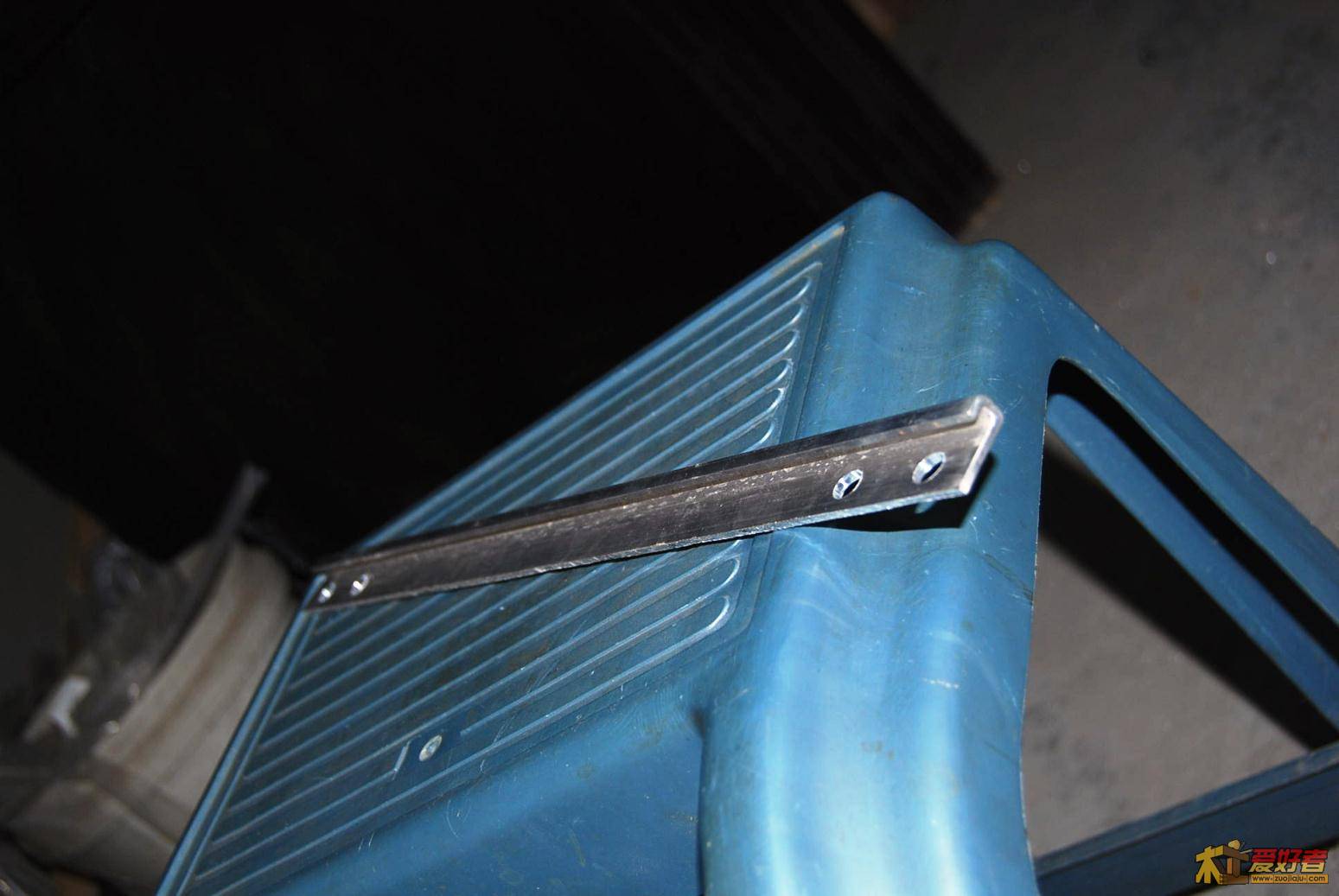

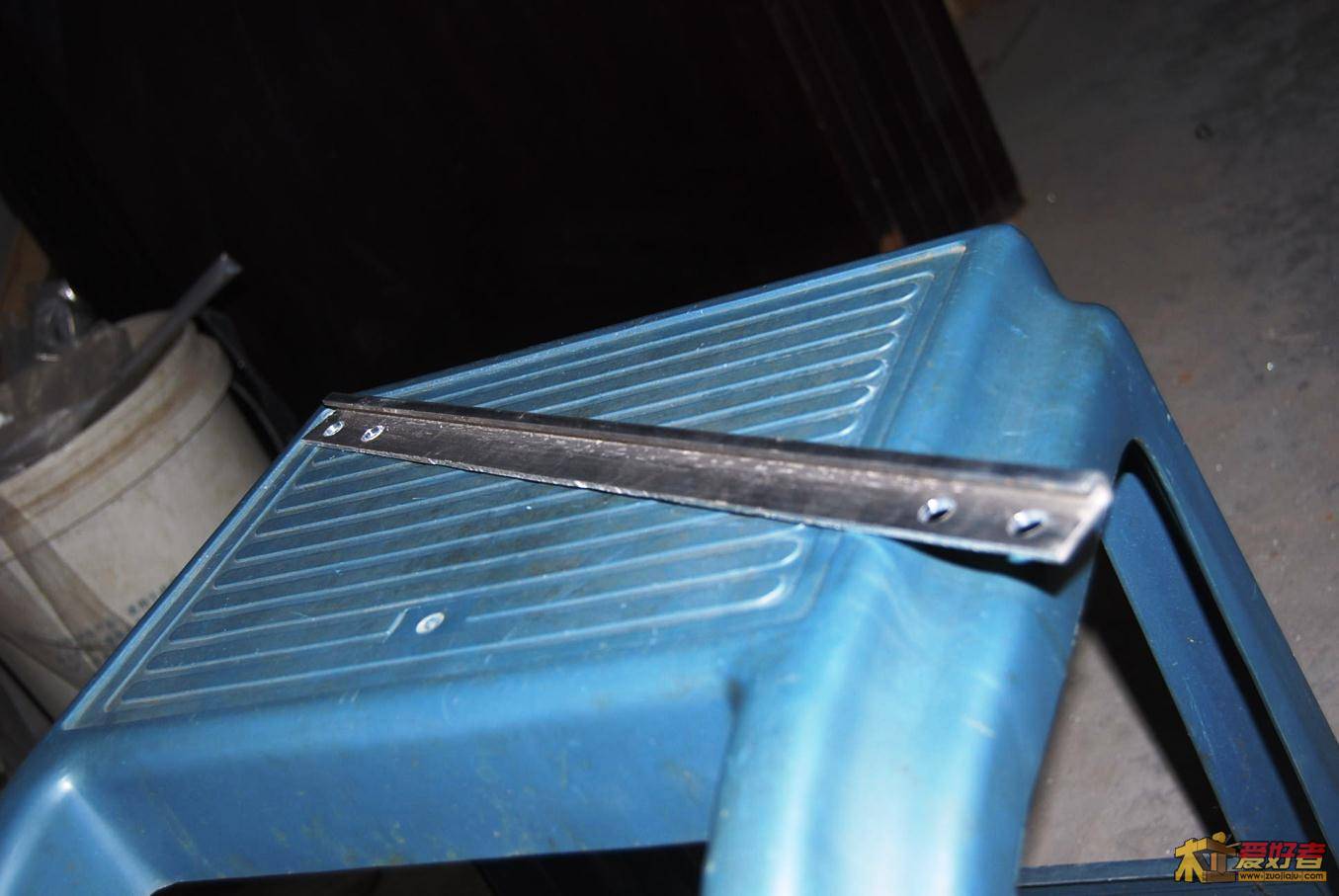

2、侧面加滑条主要考虑加工时工件对雕刻机的反作用力，防止雕刻机上跳出轨；
3、轨道是固定件，价值较高，滚珠活动件，价值低且易于更换，但是滚珠的材质钢远远硬于床身滑道铝的硬度，容易损坏床身滑道。所以不建议采用--又说用塑料滚珠，滚动摩擦又容易磨损珠子，降低精度，远不如滑动摩擦损耗低，所以也不建议。
与你交流，畅快淋漓。

逐波浪人 · 发表于 2011-12-21 18:46:17

atobtoc 发表于 2011-12-21 16:37 ! k) N+ h3 X; D1 U
首先谢谢关注。现逐条回复如下：& o) \" n: C4 l+ v, G
1、确实和成本有关；
+ U, d6 W- X2 s% D+ S2、侧面加滑条主要考虑加工时工件对雕刻机的反作 ...

等等等等等等，，，，，，，

遗迹灬角色 · 发表于 2011-12-21 19:49:14

报个到，看看进程怎样了。

安全第一。

遗迹灬角色 · 发表于 2011-12-21 19:49:24

报个到，看看进程怎样了。

安全第一。

三木1393 · 发表于 2011-12-22 03:51:31

还有吗？继续。我等待。
