山寨那个什么--就叫螺旋铣床吧

 火... [复制链接]
陈虚荣
发表于 2011-12-25 22:12:11 | 显示全部楼层
每天都看
回复 支持 反对

举报

胖老头
发表于 2011-12-26 20:42:55 | 显示全部楼层
3个小时看一遍！祝你成功！
回复 支持 反对

举报

atobtoc
 楼主| 发表于 2011-12-26 21:13:34 | 显示全部楼层
各位同好，这几天出差，明天复工
回复 支持 反对

举报

木车司机
发表于 2011-12-27 00:40:23 | 显示全部楼层
怪不得我看了几天都是否27页！
回复 支持 反对

举报

atobtoc
 楼主| 发表于 2011-12-27 22:12:09 | 显示全部楼层

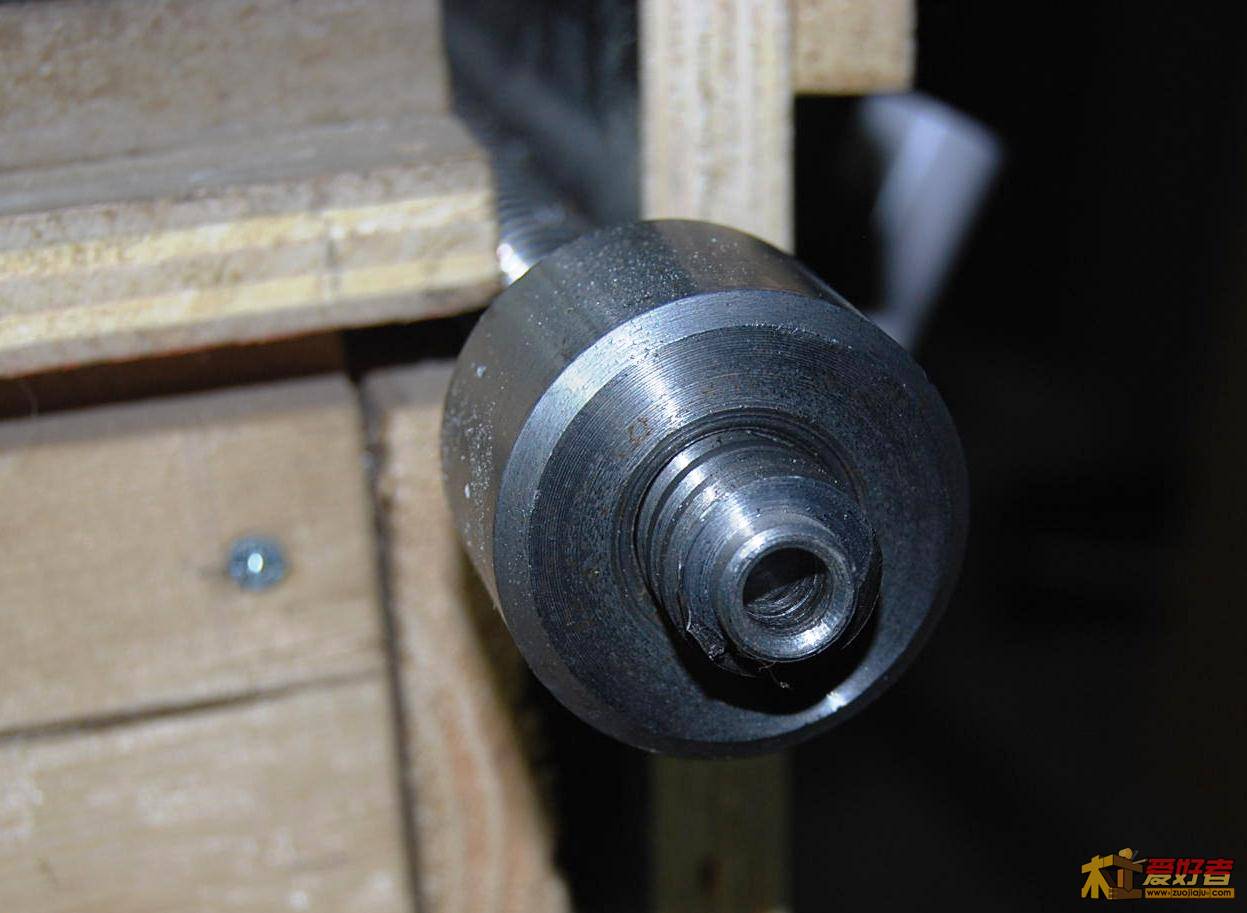

买的丝杠长度为1米床身长2米，只有将两根丝杠接起来。将丝杠螺纹车去一段，中间钻孔再车一段圆柱插入，插入大家都会吧。 sg001.JPG
回复 支持 反对

举报

atobtoc
 楼主| 发表于 2011-12-27 22:17:21 | 显示全部楼层
另一根一段同样车削、钻孔。 sg002.JPG
回复 支持 反对

举报

atobtoc
 楼主| 发表于 2011-12-27 22:22:22 | 显示全部楼层
两根丝杠一公一母 sg003.JPG
回复 支持 反对

举报

atobtoc
 楼主| 发表于 2011-12-27 22:23:40 | 显示全部楼层

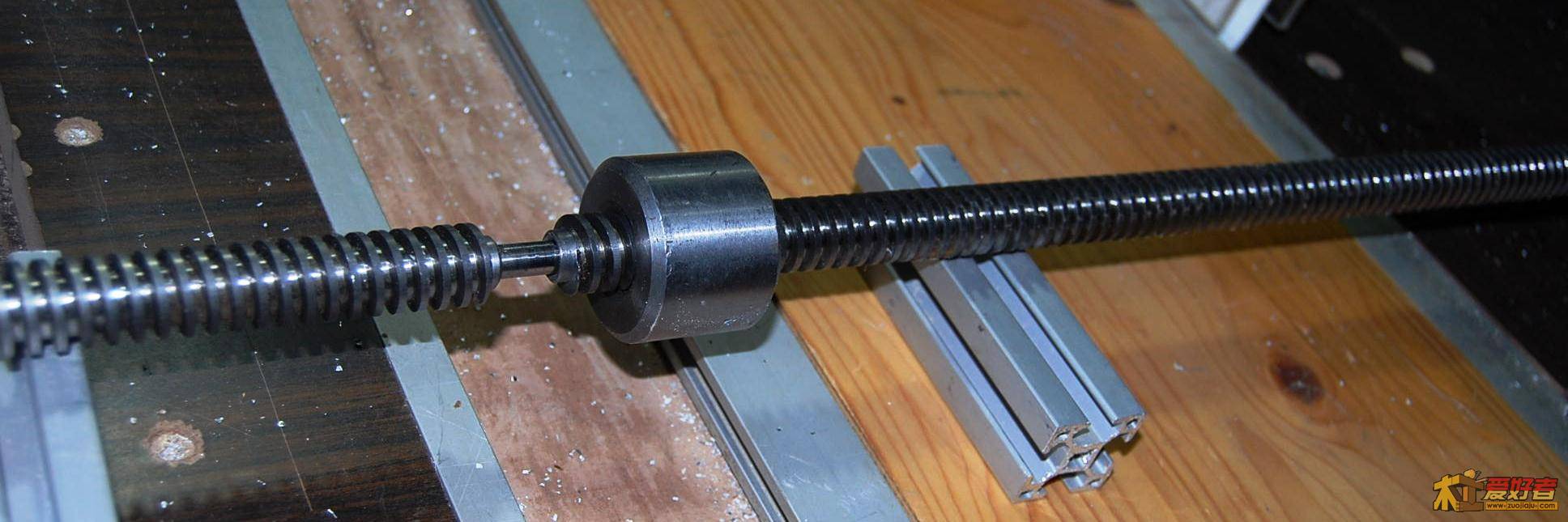

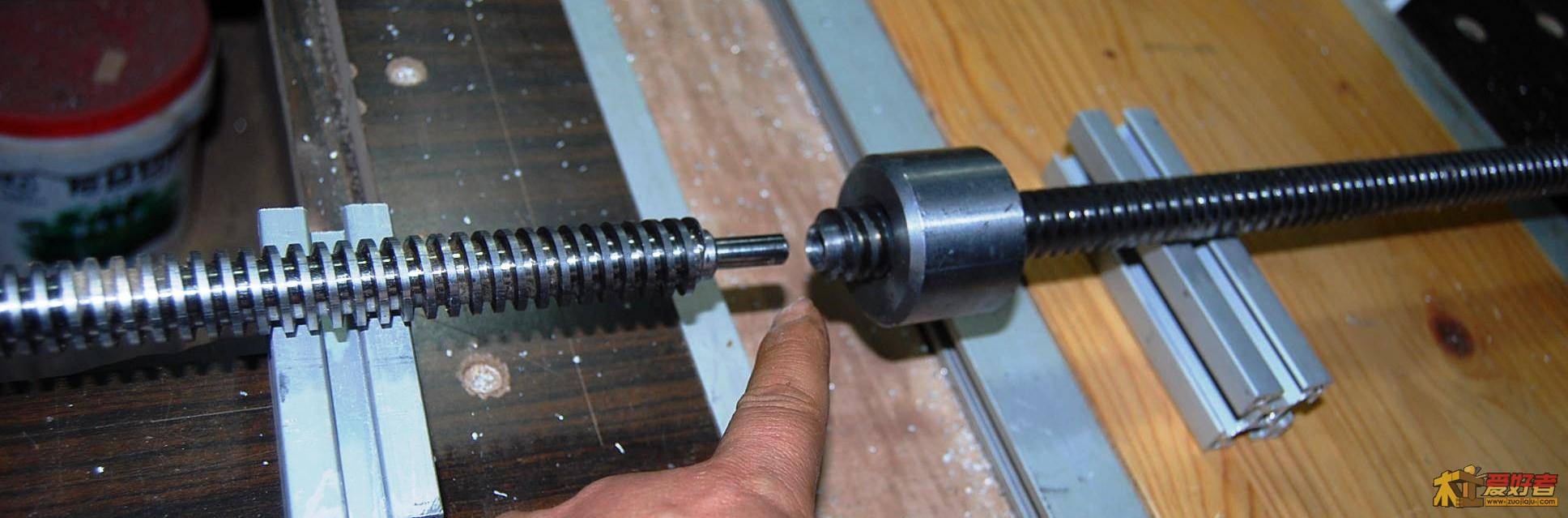

公的插入母的里面 sg004.JPG
回复 支持 反对

举报

atobtoc
 楼主| 发表于 2011-12-27 22:28:14 | 显示全部楼层

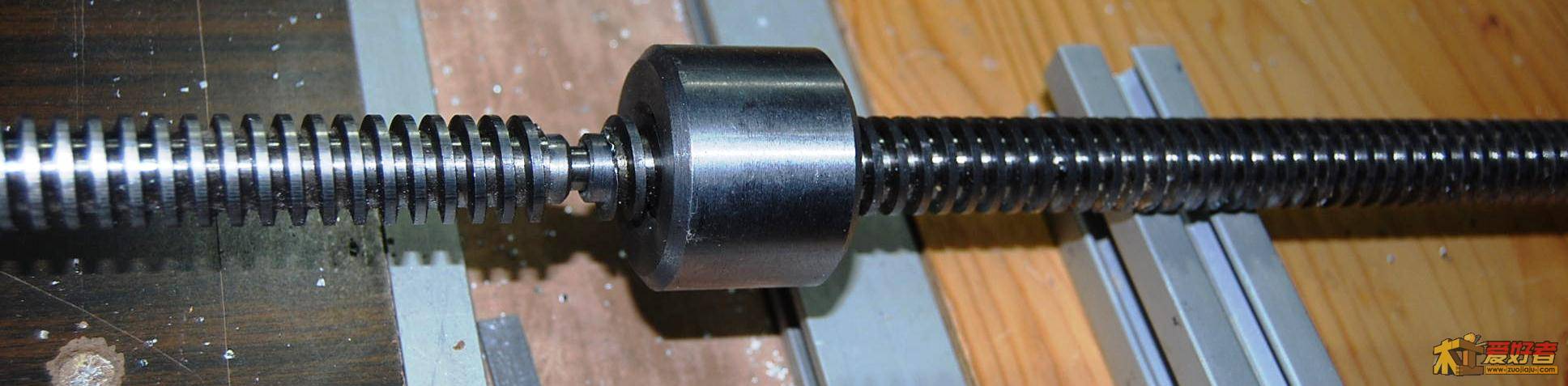

sg005.JPG 进进出出左转右转
回复 支持 反对

举报

atobtoc
 楼主| 发表于 2011-12-27 22:28:44 | 显示全部楼层
进进出出左转右转
回复 支持 反对

举报

atobtoc
 楼主| 发表于 2011-12-27 22:38:03 | 显示全部楼层
直到螺母能顺溜的通过 sg006.JPG
回复 支持 反对

举报

atobtoc
 楼主| 发表于 2011-12-27 22:51:59 | 显示全部楼层

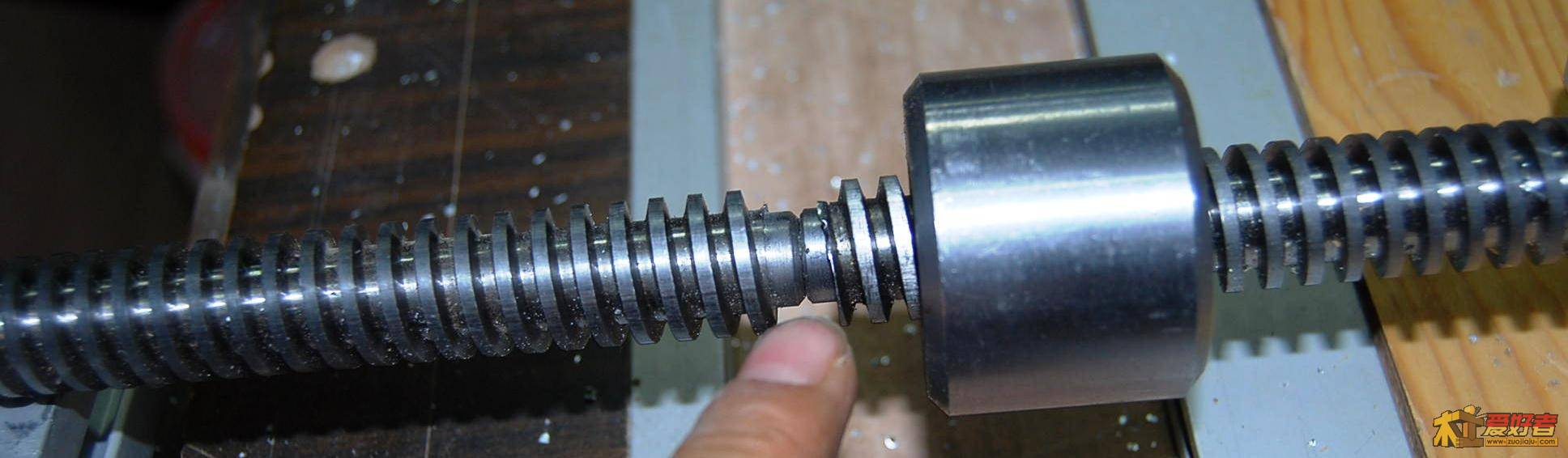

固定两根丝杠、退出螺母、手指处进行圆周焊接 sg007.JPG

评分

参与人数 1刨花 +20 收起 理由
木工乙 + 20 赞一个!

查看全部评分

回复 支持 反对

举报

atobtoc
 楼主| 发表于 2011-12-27 22:53:30 | 显示全部楼层

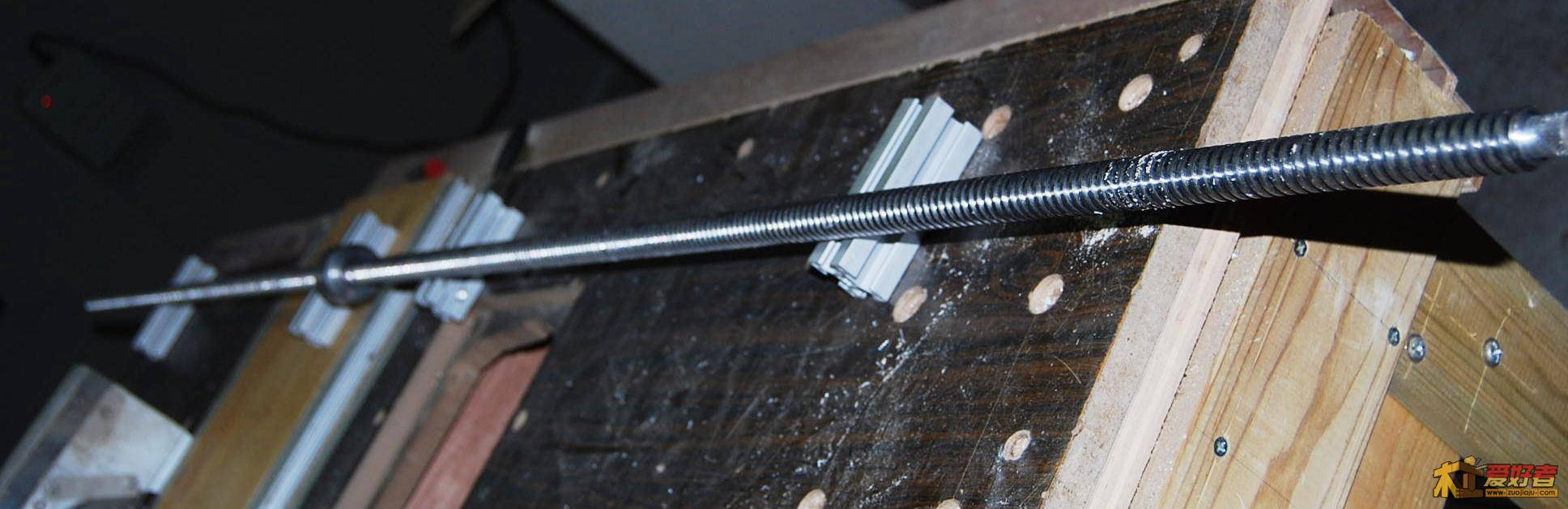

焊接后丝杠长度约2米 sg008.JPG
回复 支持 反对

举报

atobtoc
 楼主| 发表于 2011-12-27 22:58:46 | 显示全部楼层

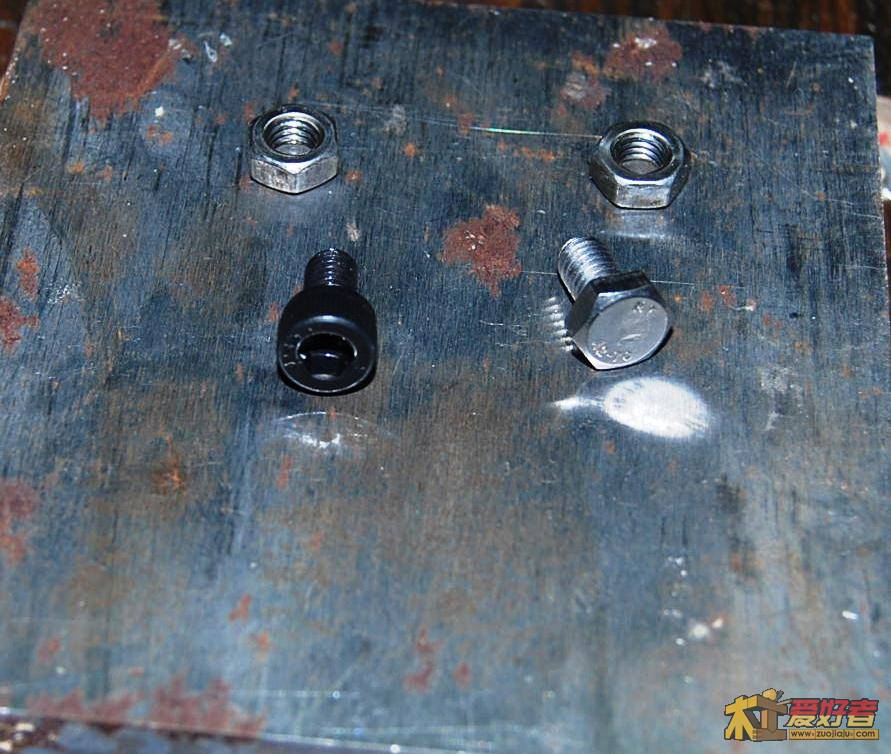

托朋友买M6*10六角头螺栓，结果买成内六角 cs082.JPG
回复 支持 反对

举报

atobtoc
 楼主| 发表于 2011-12-27 23:14:27 | 显示全部楼层

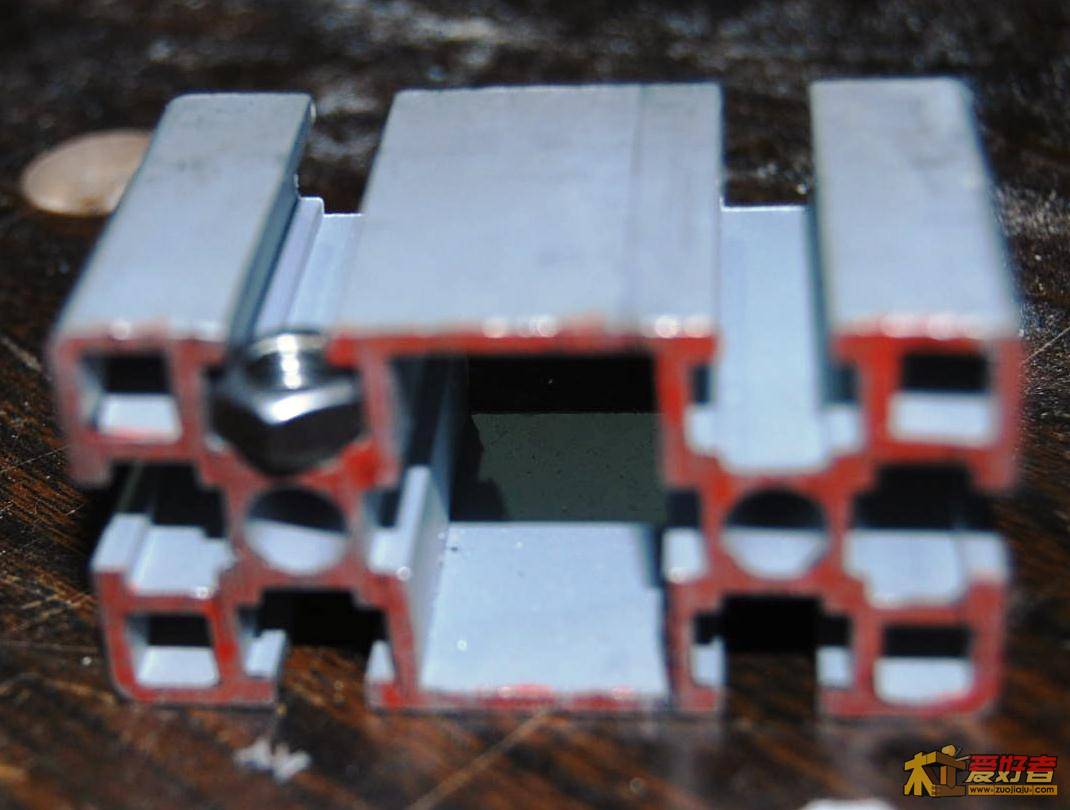

内六角头无法插入铝型材，灵机一动 cs083.JPG
回复 支持 反对

举报
