关于电路电线安装的问题请教木友

经建 · 发表于 2010-3-17 18:36:39

老师，我回来了，近35米的路程，放管子钉线卡，累坏了啊。多谢您的指导，没有你，俺真不敢动手去试的，虽然 ...8 l4 U* ]- X8 b3 \) p v
小跑跑得欢发表于 2010-3-17 18:26

哈哈！回来就好！真难为你了，你的挚着值得我学习，虽然有人不理解，但你得精神可贺！

经建 · 发表于 2010-3-17 18:52:36

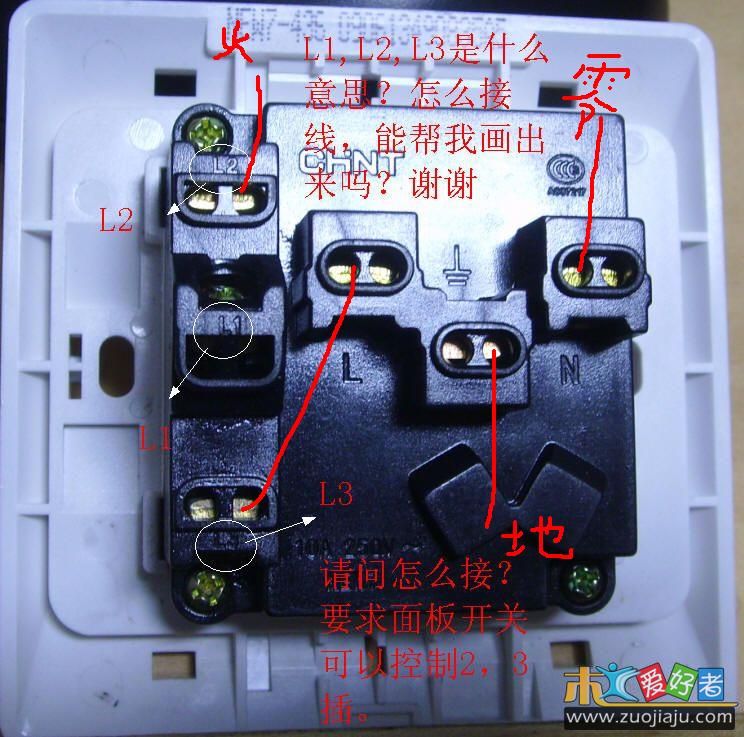

另外新问题请教：买了2，3插带一个开关的面板，但是不知道怎么接线，请指导，最好帮我把线路画出来，这样我 ...
. `; U8 a/ H6 j( f* `小跑跑得欢发表于 2010-3-17 18:32

那两图是一个面板吗？我怎么看不明白？

SLC · 发表于 2010-3-17 19:51:16

回复 75# 小跑跑得欢 很简单啊！照图接就行！

小疯 · 发表于 2010-3-17 20:19:13

L1上面也有接线的铜片么？

这带开关的插板，是我个人最鄙视的，也没接过。

L:火线
N：零线

至于地线，已经画出示意图了。

yesheng · 发表于 2010-3-17 20:25:40

用两根2.5的线当5平方的线当然可以，要注意进线大小

SLC · 发表于 2010-3-17 20:43:35

回复 79# 小疯是啊，开关易烧坏，不好用。控制小功率的东西还行。

经建 · 发表于 2010-3-17 20:45:10

问题是他那个一开五孔的面板正面与反面不一致。大家看看是不是这样？而且两孔组件与开关组件无法分辨。

SLC · 发表于 2010-3-17 21:10:42

回复 82# 经建 不是，五孔共用一组L、N和地接线孔。开关接线孔是L1、L2 。 L3空着没有触点，是厂家根据用户需要预留的。有什么不清楚吗？

SLC · 发表于 2010-3-17 21:13:59

错了！更正一下：L1空着L2L3是开关接线孔。

经建 · 发表于 2010-3-17 21:44:25

回复经建不是，五孔共用一组L、N和地接线孔。开关接线孔是L1、L2 。 L3空着没有触点，是厂家根据用户需要 ...1 x' k) G$ ~2 b$ X d) `" p7 v0 _
SLC 发表于 2010-3-17 21:10

经你点拨我有一点明白了：二孔、三孔共用L,N。L1.L2.L3是一个单、双投两用开关模块，这一个面板厂家只用了单投开关模式。偌用双投开关模式，那么接线就成了L1连接L，L2.L3分别是市电与备用电了，我说得对吗？

SLC · 发表于 2010-3-17 22:07:41

回复 85# 经建 太对了！您明白了！有问题一起研究研究{:1_202:}

经建 · 发表于 2010-3-17 22:12:53

回复经建太对了！您明白了！有问题一起研究研究9 x0 o- u" J+ ?% F' w( Q9 W! X9 I
SLC 发表于 2010-3-17 22:07

其实这个面板在我们手上只要用万用表一测就知道了。

小跑跑得欢 · 发表于 2010-3-18 09:57:50

抄下来了，晚上去装。谢谢回复 78# SLC

小跑跑得欢 · 发表于 2010-3-18 09:58:56

这样不是可以迅速把电源切断嘛，我是这么想的才买带开关的，这样的开关不好?

L1上面也有接线的铜片么？
( b( K4 J, |- `$ r. l* M" a
8 K6 |2 a( E( K% j' O7 }这带开关的插板，是我个人最鄙视的，也没接过。
. X Z9 k- | D% l$ o1 c& H3 N! V% @8 G& n+ ^$ n2 l
L:火线2 i( v2 H: I9 h5 r: q$ L' k; @/ Y
N：零线
9 f& g0 z7 f9 F" J( U6 }1 |2 w* z7 S7 [7 F& U7 j2 Q
至于地 ...7 l+ b% Q, u3 D0 {) ]
小疯发表于 2010-3-17 20:19

小跑跑得欢 · 发表于 2010-3-18 10:00:43

请问这个开关该怎么样的好呢？
我买了其它的开关，一直不知道怎么接，要是能有篇开关接线知道就好了。
我去拍点图片来，指导下可以吗？

回复小疯是啊，开关易烧坏，不好用。控制小功率的东西还行。
. I% B/ T/ |, M# V9 n; a, ASLC 发表于 2010-3-17 20:43
