做一个微型攻丝机

jxgcsyjl · 发表于 2022-11-8 19:37:16

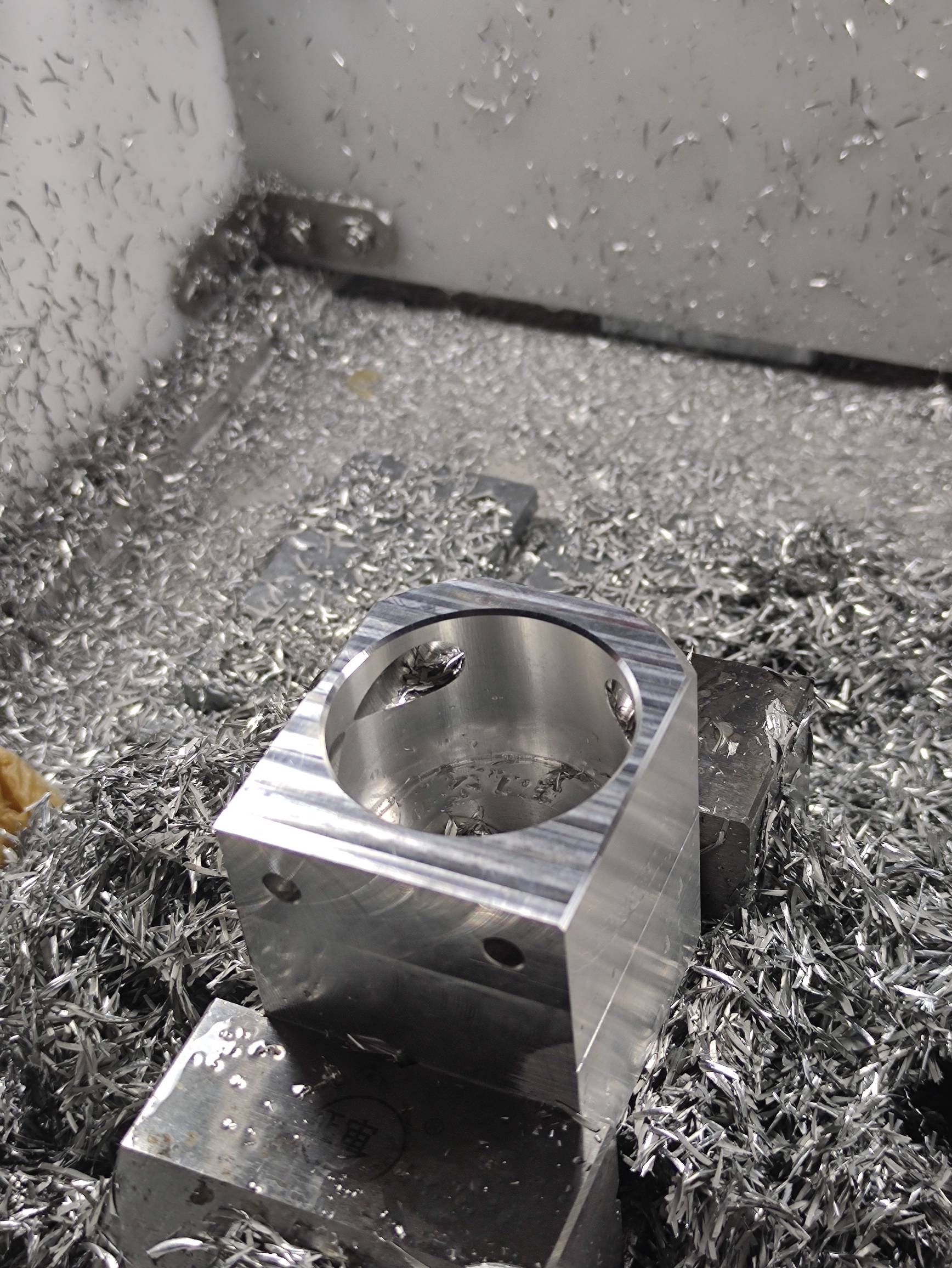

反面加工好了，分钟没分好，接刀有点大，下机实测接刀台阶三丝半，

jxgcsyjl · 发表于 2022-11-16 22:54:54

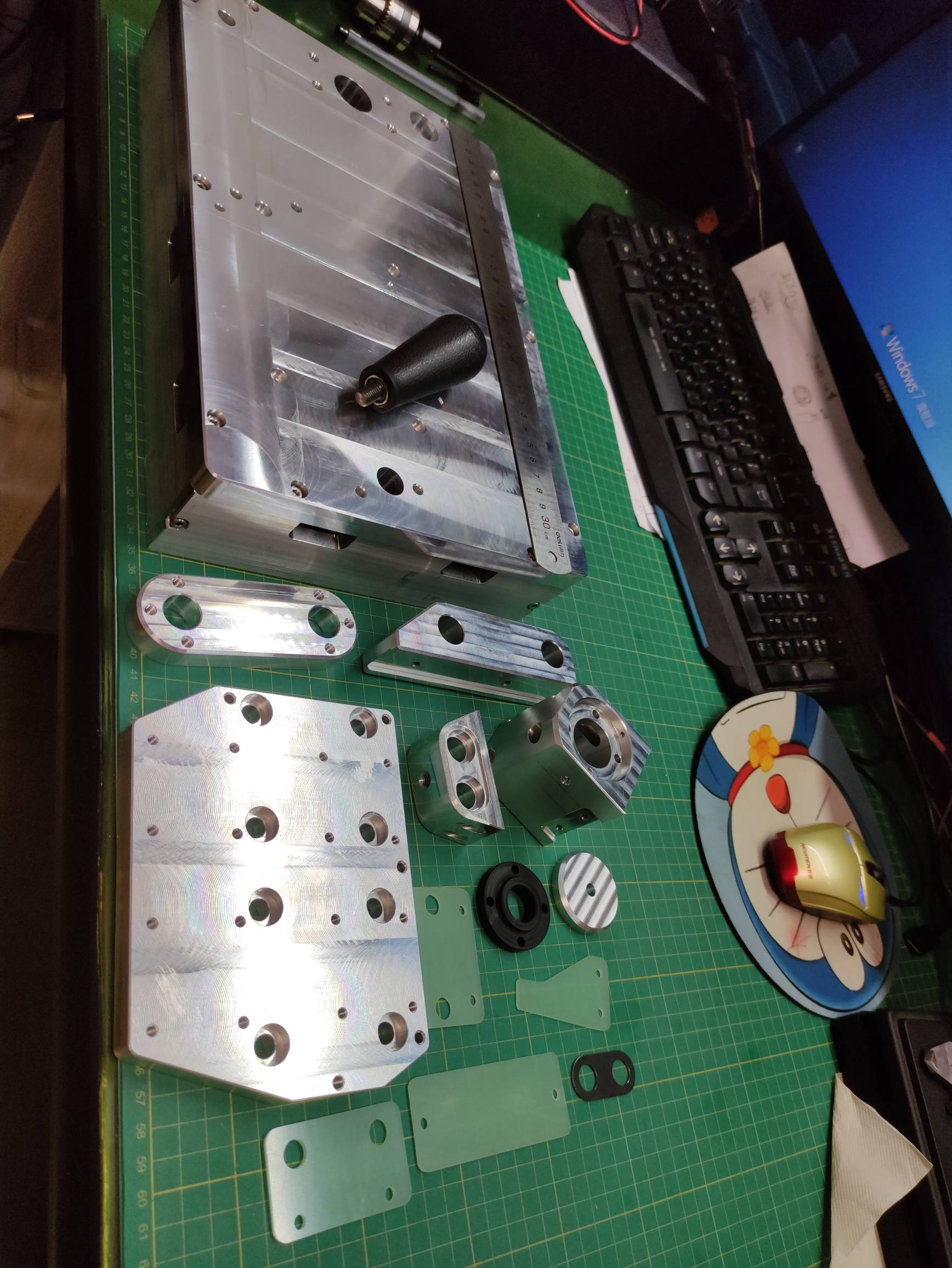

自制件全部做好了，抽个时间给装起来，以后做diy小件，就不怕攻丝不垂直了

cfandd · 发表于 2022-12-12 09:07:18

牛！

curie2020 · 发表于 2023-5-5 13:40:28

没下文了？

jxgcsyjl · 发表于 2023-6-8 08:44:45

curie2020 发表于 2023-05-05 13:40
/ X( ^) y$ k9 c/ w) j; c没下文了？

有下文，开年来家里破事多，没空装，过段时间给它装起来，标准件还没买，

jxgcsyjl · 发表于 2023-7-26 20:35:47

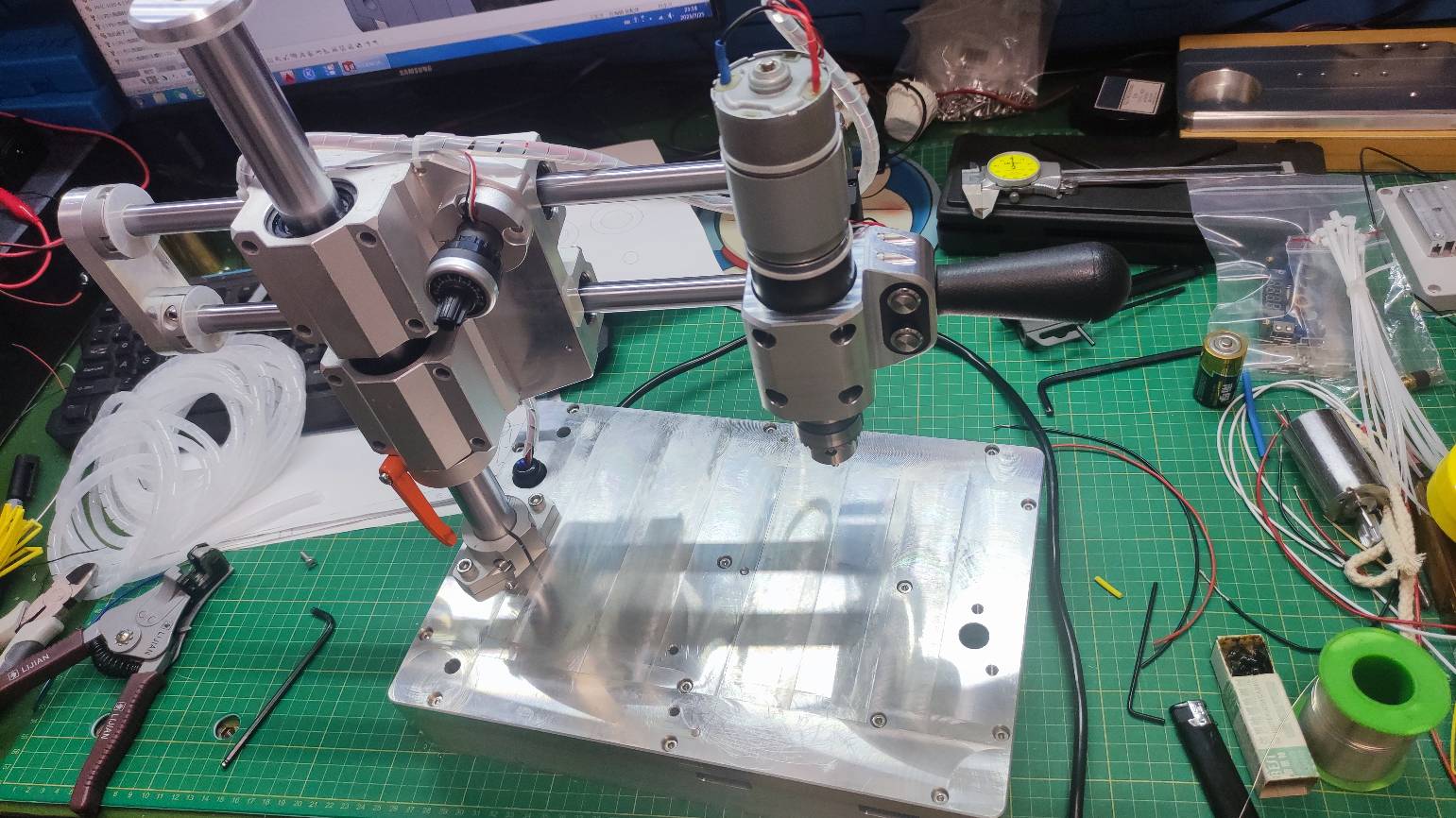

来了来了，攻丝机装起来了，

jxgcsyjl · 发表于 2023-7-26 20:37:09

jxgcsyjl 发表于 2023-07-26 20:35- F c' m; r9 W* Z, L5 h% z2 V% M
来了来了，攻丝机装起来了，

jxgcsyjl · 发表于 2023-7-26 20:40:52

jxgcsyjl 发表于 2023-07-26 20:37

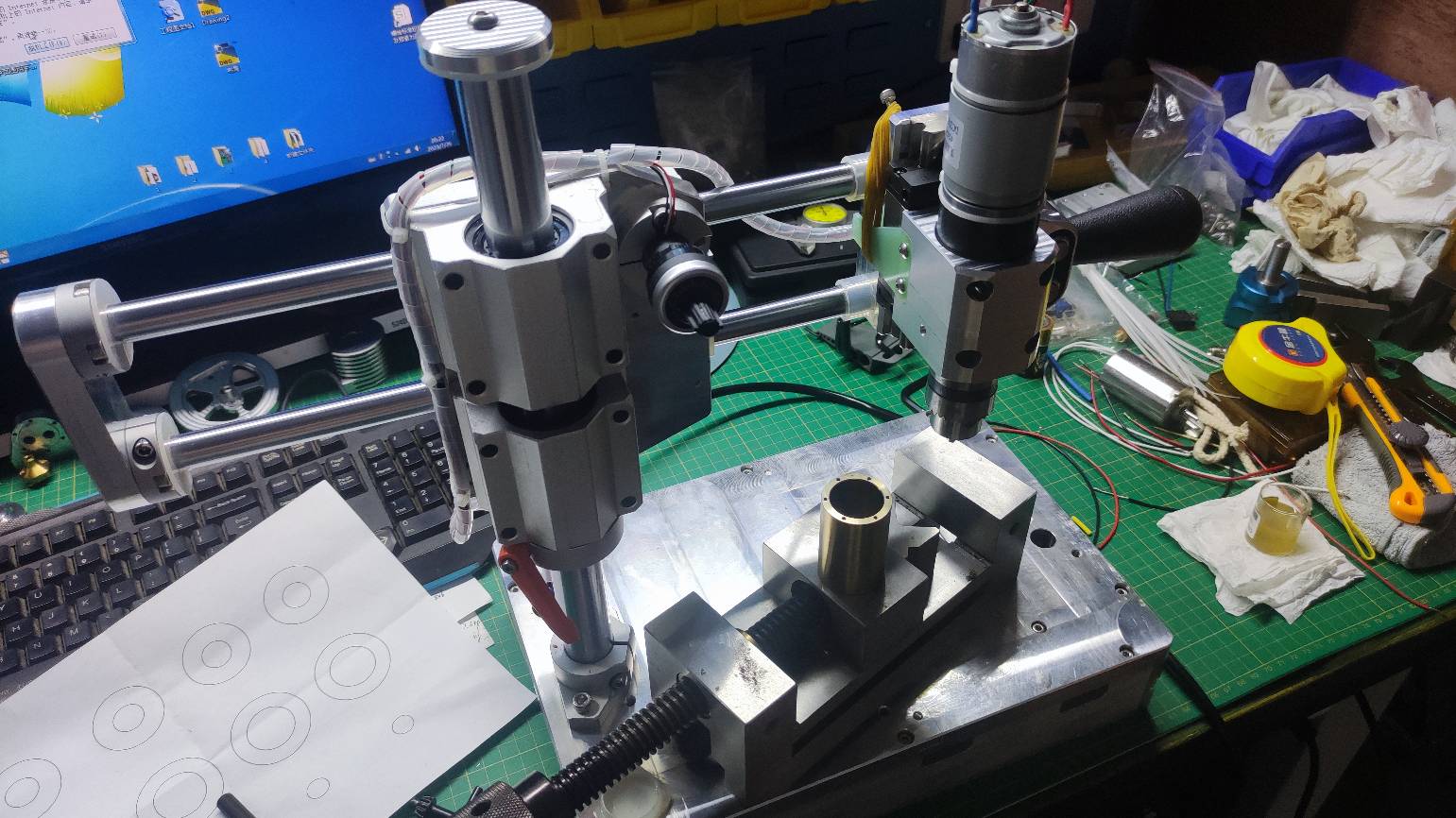

试攻一个工件，黄铜材料，m2螺纹，开始用了个垃圾丝锥，还给断里面了，后来换了一根丝锥，全部攻完。

初步使用，发现有点毛病，钻夹头怎么都夹不紧，老打滑，以至于最大只能攻丝到m5铝件，m6只能搞几圈就进不去了。
打算后续换大一号钻夹头试试

jxgcsyjl · 发表于 2023-7-26 20:43:14

还有就是，电机转速有点慢，估计就四五十转每分，后续不行的话可以换个转速加一倍的减速电机

毛毛奇 · 发表于 2023-7-26 22:12:12

减速机到钻夹头这部分可以换成锂电钻的配件，快慢档扭力调节都有了，棘轮自锁钻夹头，不需要拧钥匙还锁的紧

jxgcsyjl · 发表于 2023-7-28 21:35:23

毛毛奇发表于 2023-07-26 22:12! w+ k* E# _% Q( R- M
减速机到钻夹头这部分可以换成锂电钻的配件，快慢档扭力调节都有了，棘轮自锁钻夹头，不需要拧钥匙还锁的紧

我用调节电流的方式，控制输出力矩，先不改了，业余diy.用足够了，主要是小直径攻丝，手攻很容易歪还怕断丝锥，用这个垂直度是很好的

curie2020 · 发表于 2023-7-31 16:32:09

那你这个是怎么控制啊？比如手动攻丝攻不动了，就反向转几下，然后再往下攻，这个电动的是一直会转着向下攻吗？还是也会自动正反转的？

jxgcsyjl · 发表于 2023-8-2 08:50:40

curie2020 发表于 2023-07-31 16:32
3 d# K& i2 y, o# _( V1 ~那你这个是怎么控制啊？比如手动攻丝攻不动了，就反向转几下，然后再往下攻，这个电动的是一直会转着向下攻吗？还是也会自动正反转的？

这玩意最大只能攻到m6，还是铝件，夹头夹紧力不够大，攻m4及以下的，深度不大于两倍孔径的，直接一步到底，太深的大的，正反转进给，有两个按钮，按下面的进，按上面的退，

curie2020 · 发表于 2023-8-2 11:15:13

jxgcsyjl 发表于 2023-8-2 08:50' c6 Y2 \# ?8 d1 g1 n. W1 @! w
这玩意最大只能攻到m6，还是铝件，夹头夹紧力不够大，攻m4及以下的，深度不大于两倍孔径的，直接一步到底 ...

一步到底,不会断丝锥吗?

jxgcsyjl · 发表于 2023-8-4 23:15:33

curie2020 发表于 2023-08-02 11:15
$ `9 N. \0 ?9 J8 \一步到底,不会断丝锥吗?

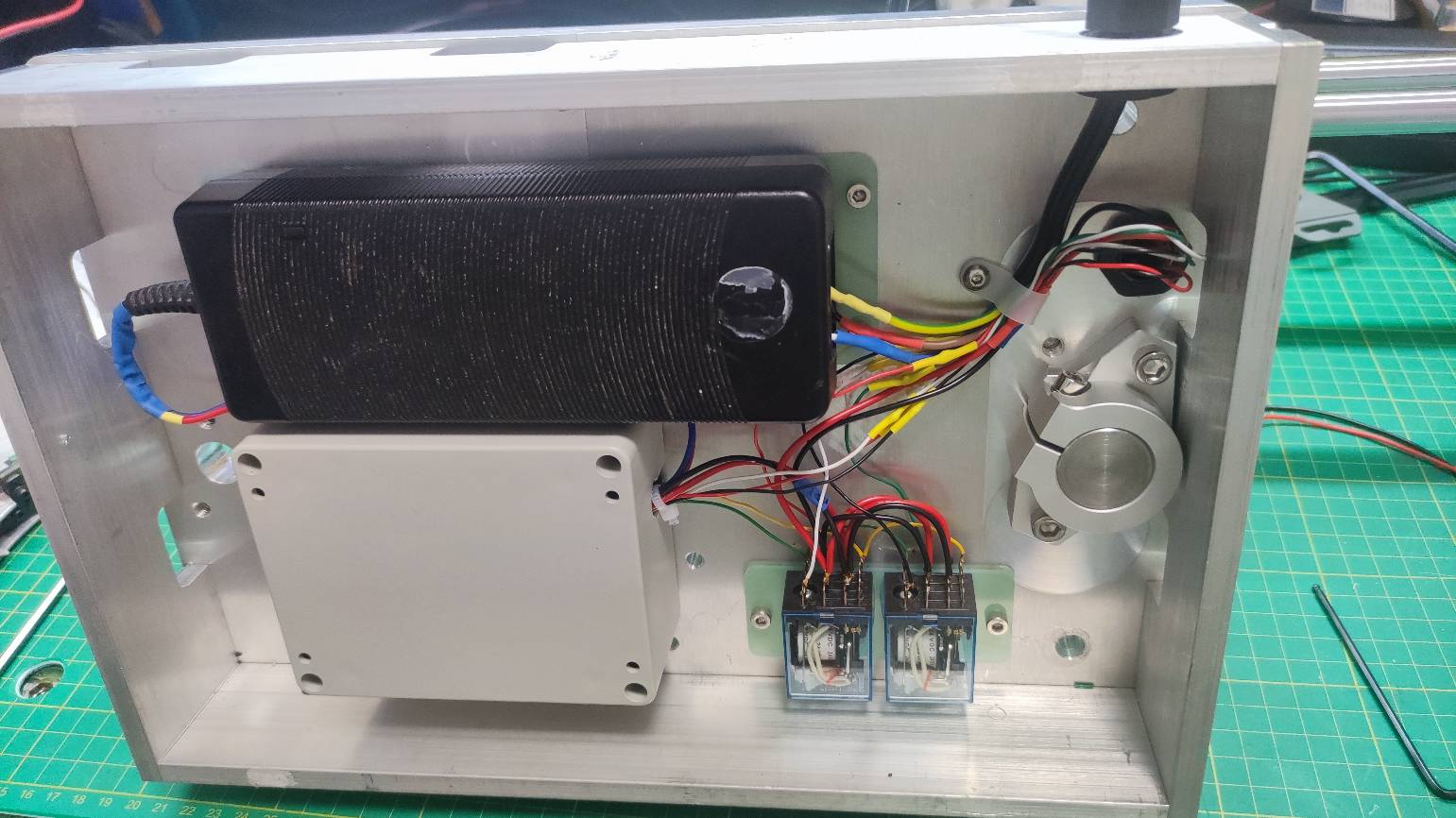

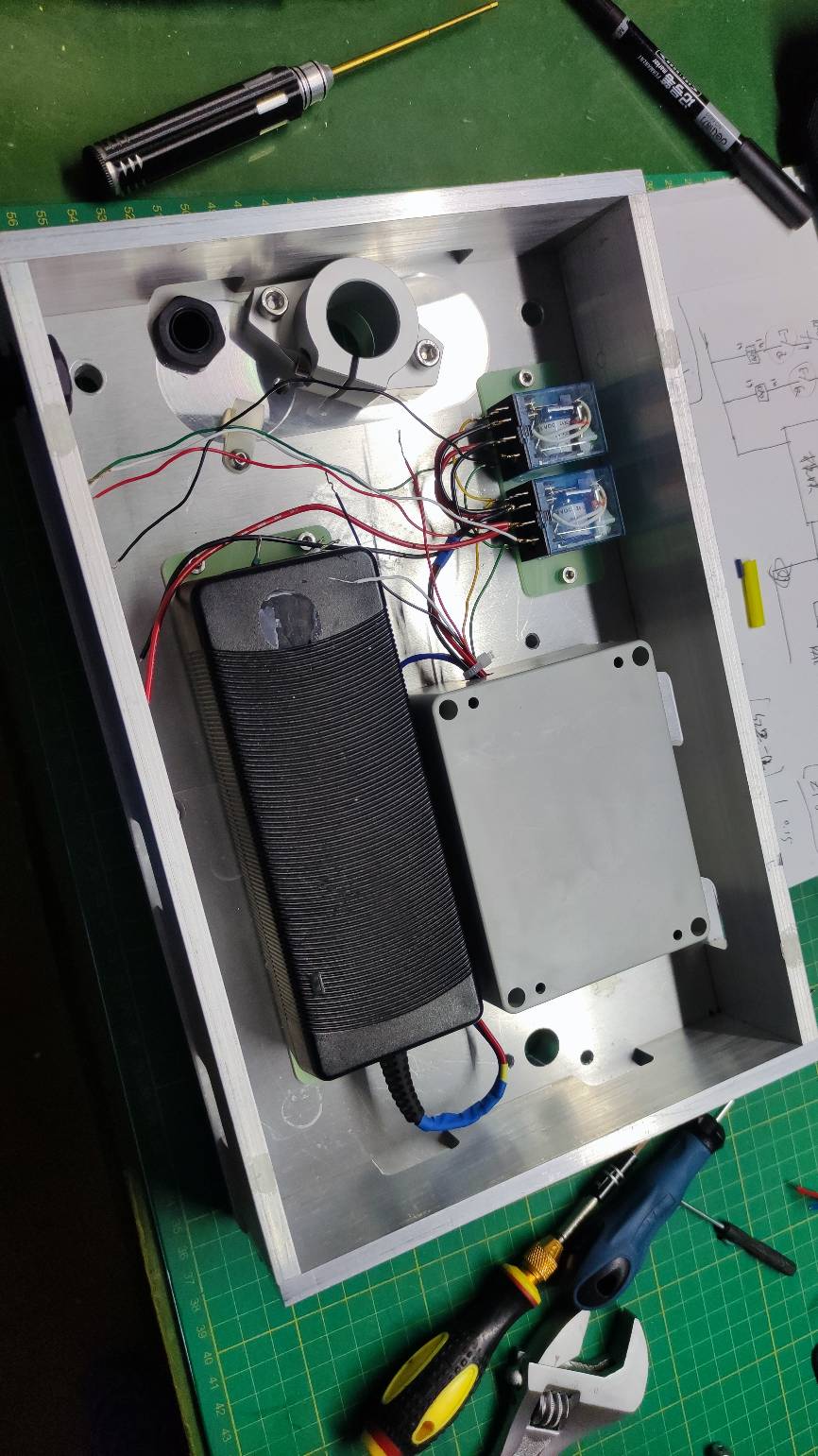

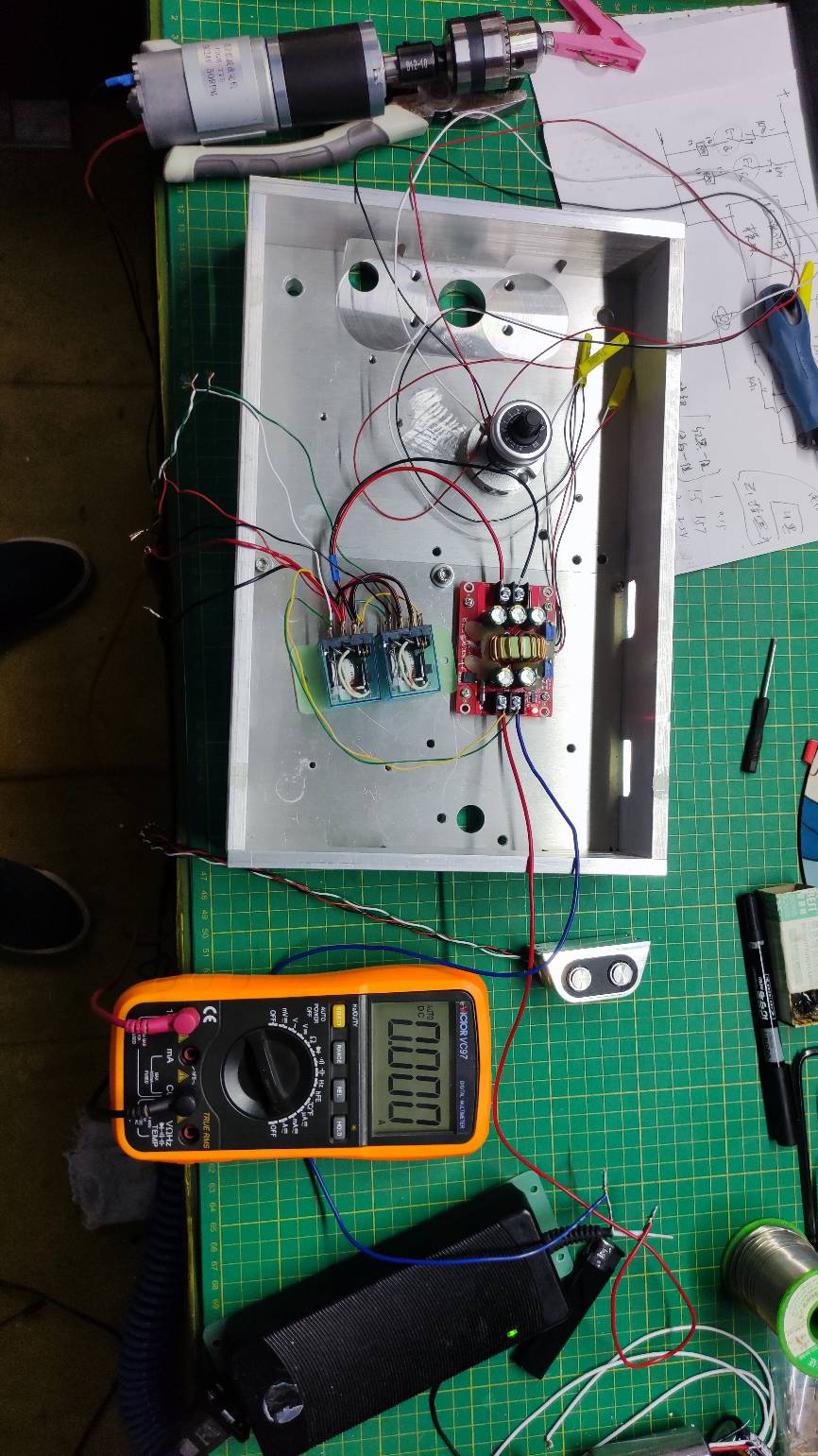

控制电流了，攻不动了电机会停，我用了一个dc电源模块给直流电机供电，可以调节输出电流，基本保持电压不变
