做一个微型攻丝机

jxgcsyjl · 发表于 2022-10-23 22:53:03

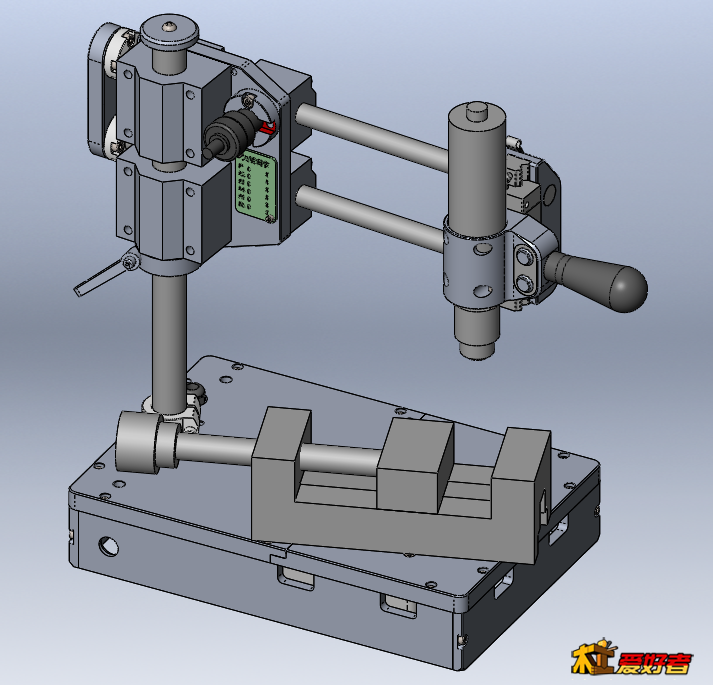

CNC雕刻机做好后第一个做的工具类DIY 就是这个。设计如图。结构类似于摇臂钻。

jxgcsyjl · 发表于 2022-10-23 22:57:31

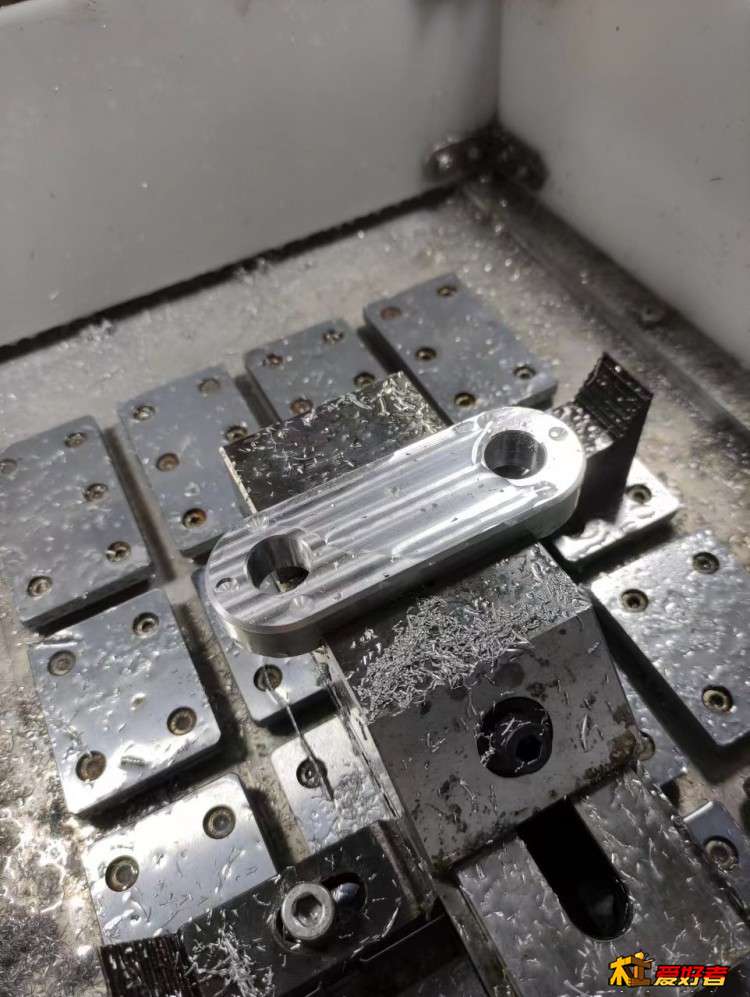

不能换刀的CNC 加工零件太麻烦了，每个工序一把刀，一个程序。就这种简单的零件，得换四次刀，插四次优盘程序。

虎钳太小没有定位，还分中两次。效率极低

jxgcsyjl · 发表于 2022-10-23 23:00:18

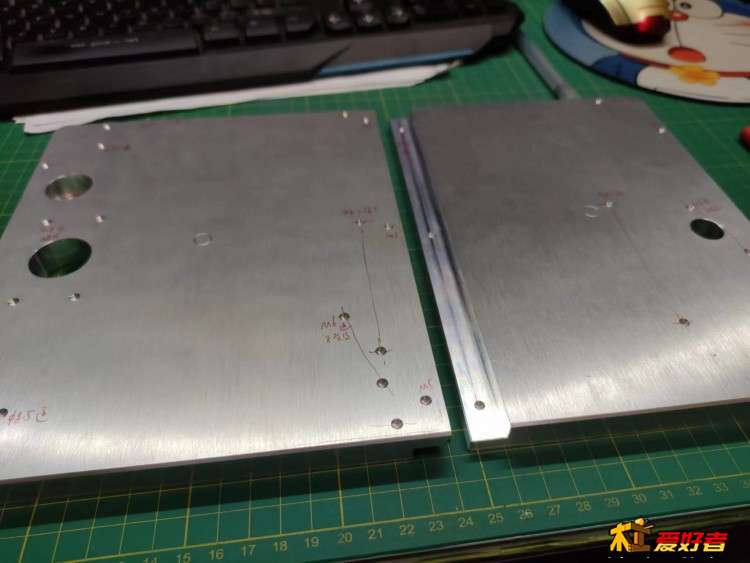

底座板尺寸超机床行程了，没办法分成两半做了再平起来。还是效率极低。

jxgcsyjl · 发表于 2022-10-23 23:02:24

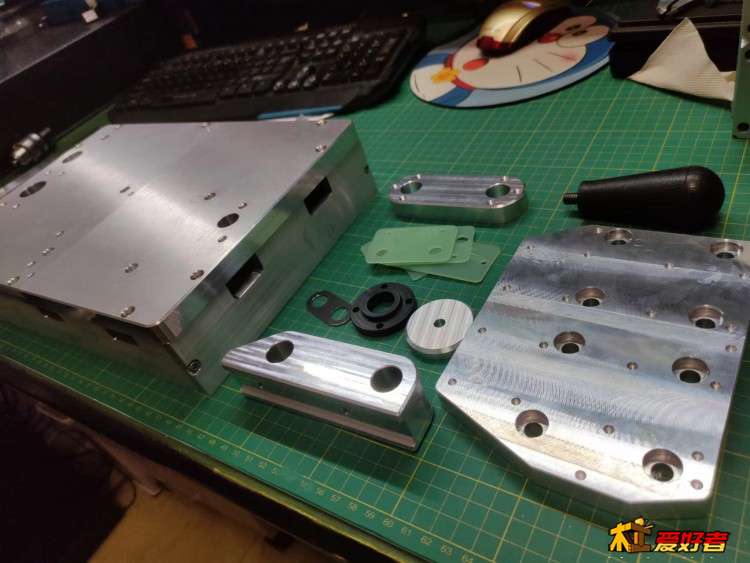

自制件基本快完工了，还剩最后一个转减速电机的座子，比较复杂。

故乡的河 · 发表于 2022-10-24 06:12:16

这个机构怎么复位？

jxgcsyjl · 发表于 2022-10-24 09:02:40

故乡的河发表于 2022-10-24 06:12
这个机构怎么复位？

右边电机座子上有个40㎜行程的线轨。提着手柄抬一下就行了，小玩意很轻，本来想挂个弹簧的，

glhq · 发表于 2022-10-24 09:27:47

工作量大是非常有必要

abao2k · 发表于 2022-10-29 16:29:28

第一个就要试验在不锈钢上攻m2的螺纹不断才是好攻丝机

jxgcsyjl · 发表于 2022-10-29 22:35:52

abao2k 发表于 2022-10-29 16:29
第一个就要试验在不锈钢上攻m2的螺纹不断才是好攻丝机

，做好了测试一下，DIY 玩玩，主要做铝和塑料，不锈钢的业余条件下难加工比较少用到。

jxgcsyjl · 发表于 2022-11-3 20:08:57

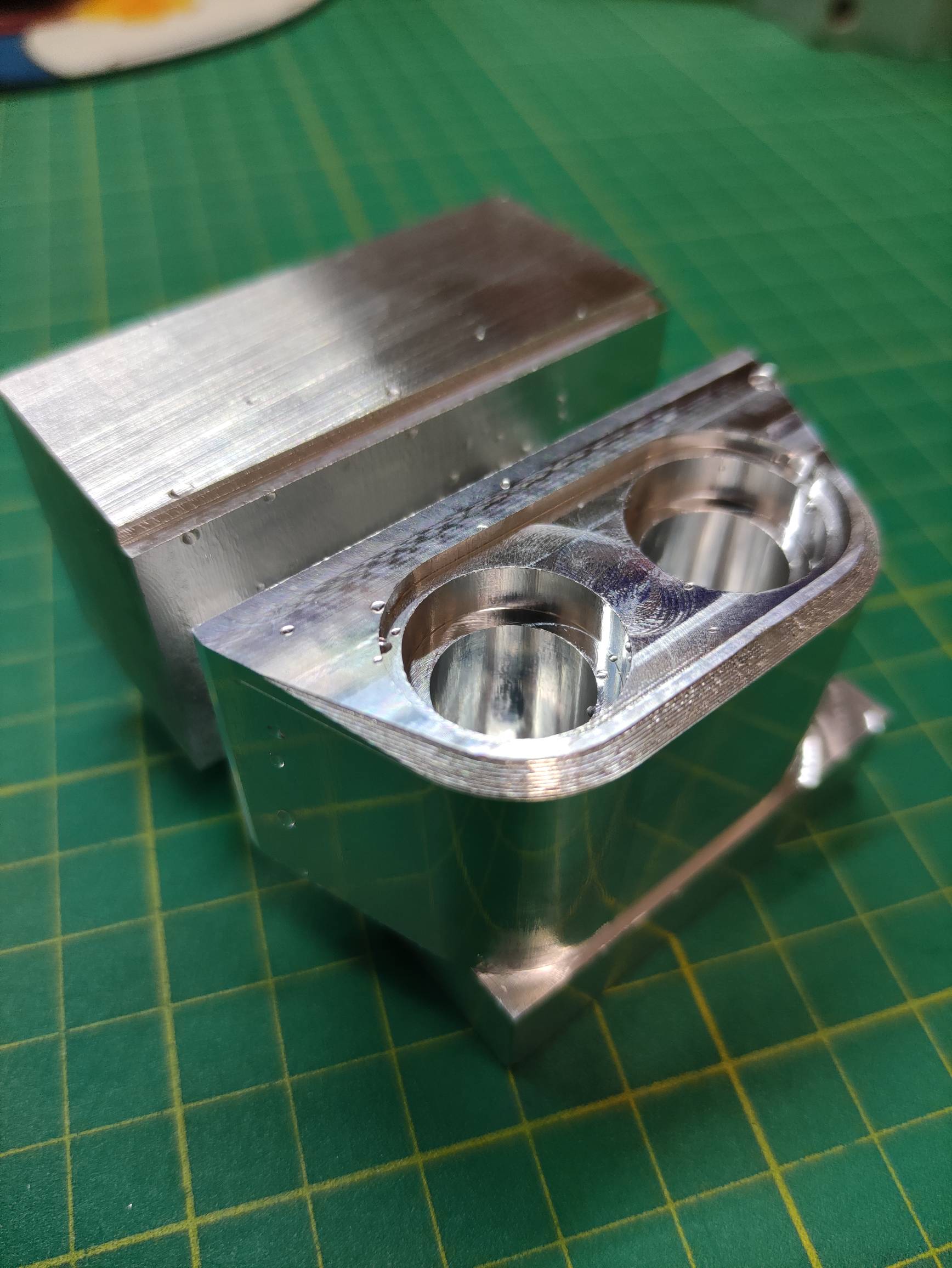

住楼里玩机，玩的小心翼翼，虽然我是一楼但是还是不敢大胆搞。做这个件加工了47分钟

jxgcsyjl · 发表于 2022-11-5 08:42:36

jxgcsyjl · 发表于 2022-11-8 19:22:30

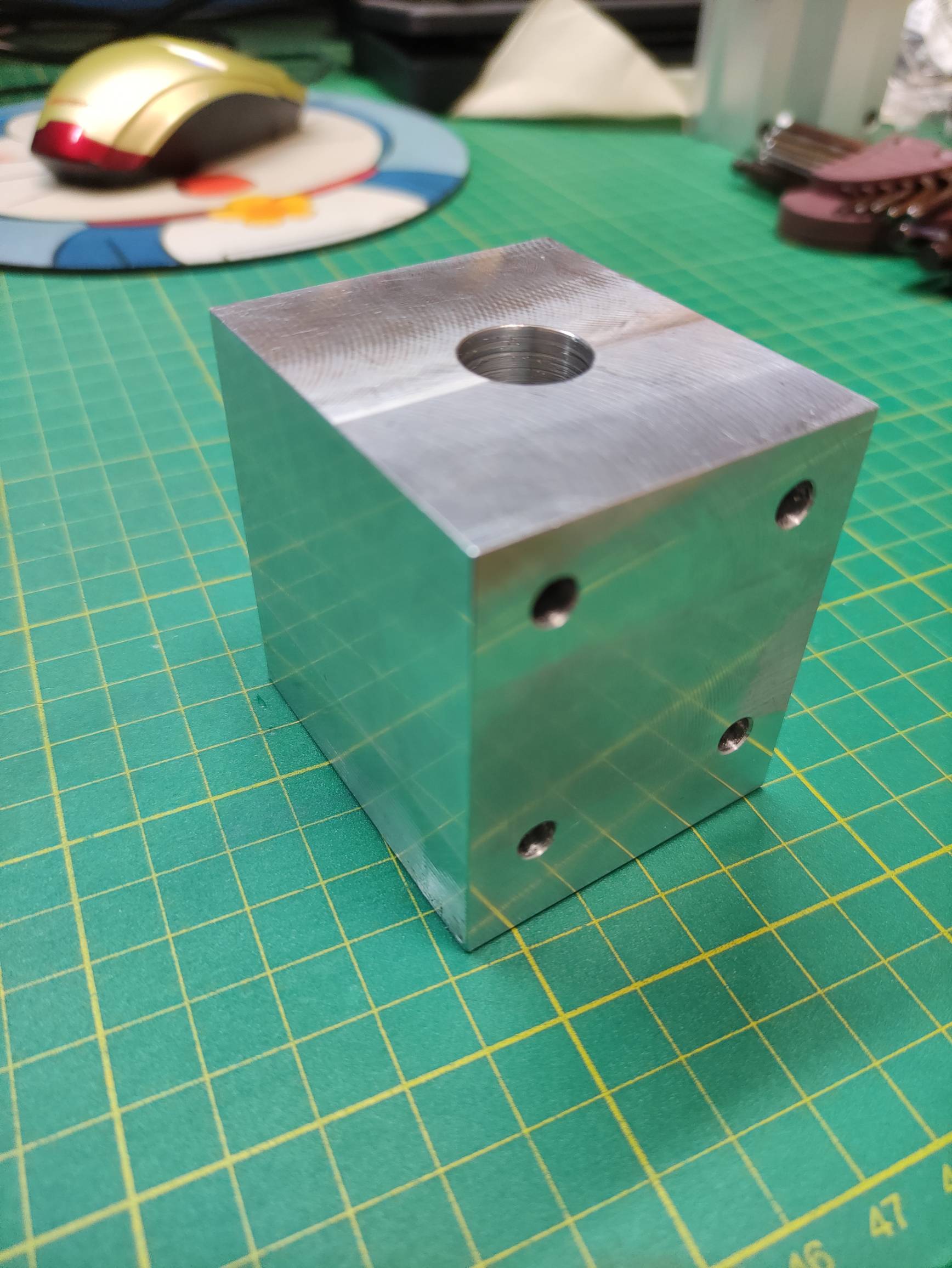

再来个零件的加工过程，这个零件比较复杂，业余机器做的比较吃力

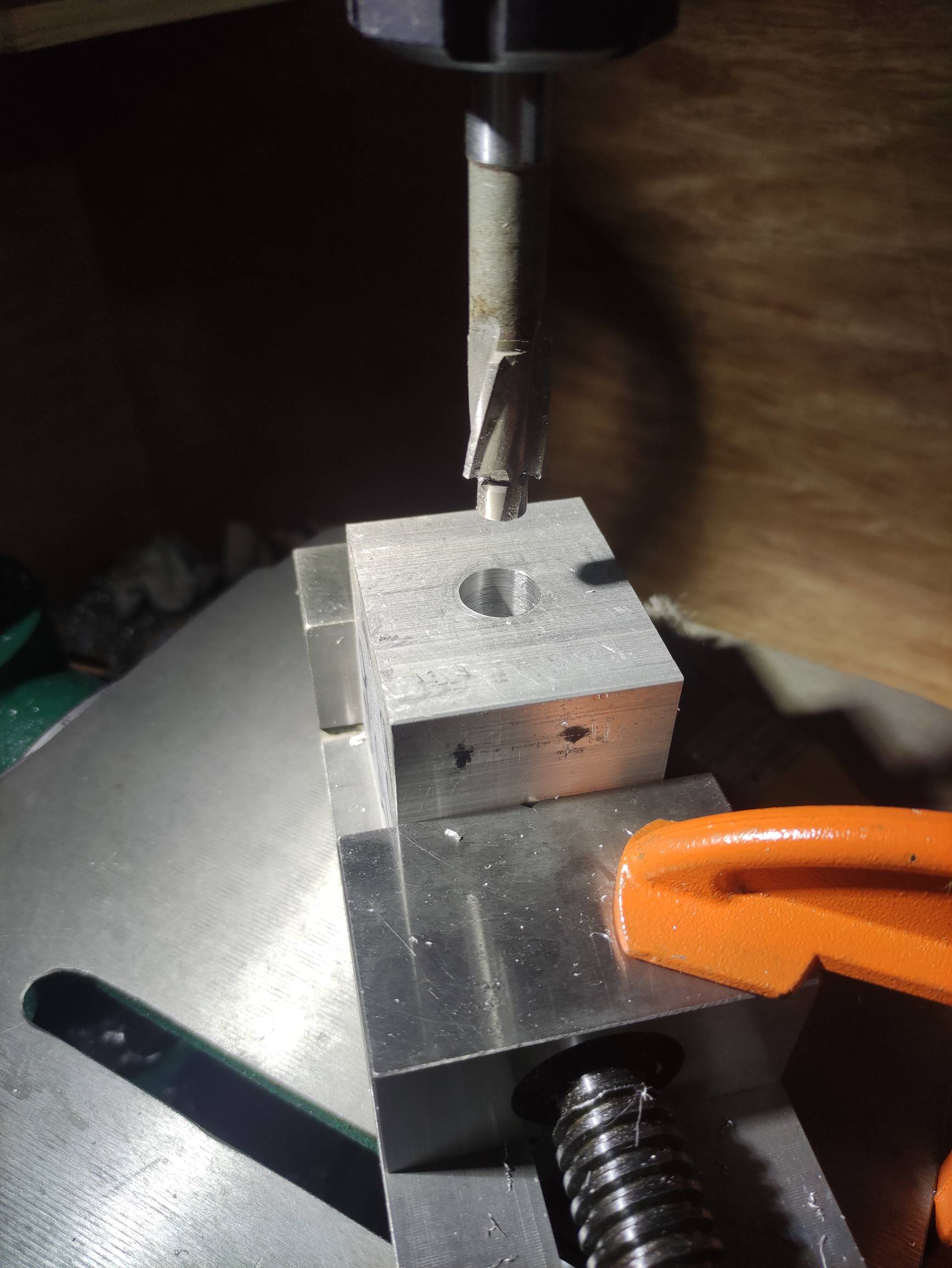

钻洞，铣平几个基准面

jxgcsyjl · 发表于 2022-11-8 19:26:38

4000转，深度8，侧切0.4，f1200

掏内孔，不敢转速开太高，跑太快，在书房声音太吵，机器开的有点憋屈

jxgcsyjl · 发表于 2022-11-8 19:34:07

jxgcsyjl · 发表于 2022-11-8 19:35:31

jxgcsyjl 发表于 2022-11-08 19:34

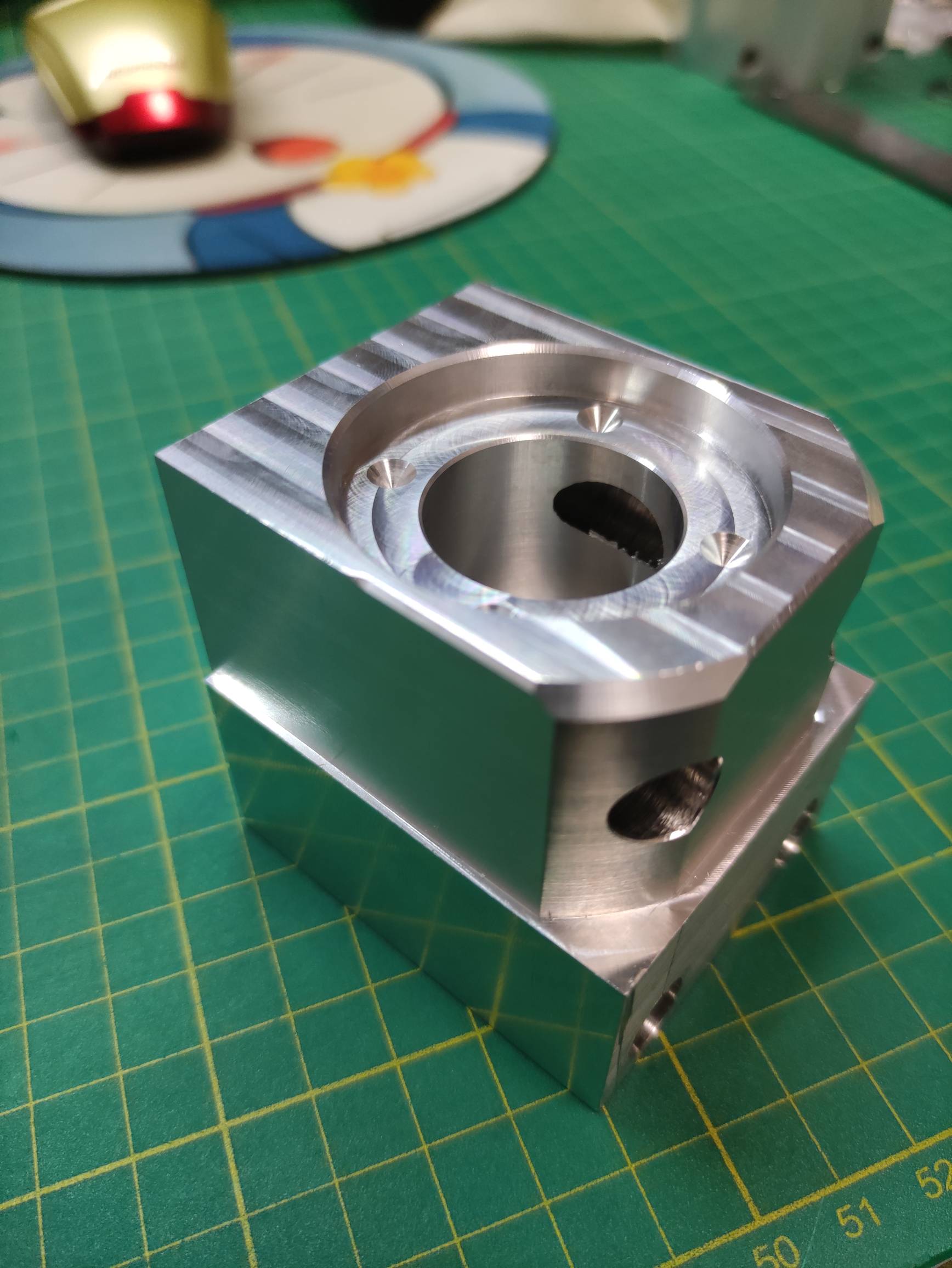

第一面加工好了，
