依旧横纹严重

自由工匠

首先放大路径查看生成的路径有没有问题 其次是看看刻刀不要太长 再就是换个新的夹簧和变径 路径间距3002 0.07试试

来自安卓APP客户端

木工爱好～无

厉害

来自安卓APP客户端

随风666

LXTmen 发表于 2022-5-29 15:19
; E9 n0 _) e1 X0 F兄弟们，东西到位。等我慢慢装好，

( K% [! u& C) k7 ?9 o; W头痛医头，脚痛医脚，不失为一种有效方法，关键是你得知道到底是哪里痛

给你八卦一下，你换了主轴和伺服电机，问题一样的成在，底纹和主轴有可能有关系，比如说你之前的无动力主轴轴向有间歇，和伺服闭环步进没有毛的关系。
2 p" t% n- _5 y6 ]/ q+ Z
: O9 z9 T8 R; u$ Y: I! m首先得恭喜你，至少你还能知道这是问题，是毛病，再想办法解决问题，不像有的个别木友都不认得这是问题。

  M" u/ K- p8 v/ |但是，紫光檀零平面想要雕刻出镜面，或者说下机没有肉眼可见底纹，这是很多雕刻机都迈不过去的一道坎，可以肯定的说，论坛十年来，几千台雕刻机里面，就那么十几二十几台机器能行，而且还要操机水平足够。
) q# c# f/ k, \- R& M& ^5 L
我知道的，米科尼的行，爱尚的的装机配件质量好的行，丽水货装机的绝对不行，大龅牙最近两年的机器装机用NSK全新研磨丝杆的行，心佛既佛木友那个行，还有那个广元梁木友的，还有纲纲木友的，还有瓶盖木友的，我的就不说了，剩下的，数不出几台了，不信不服的木友可以试试晒晒。

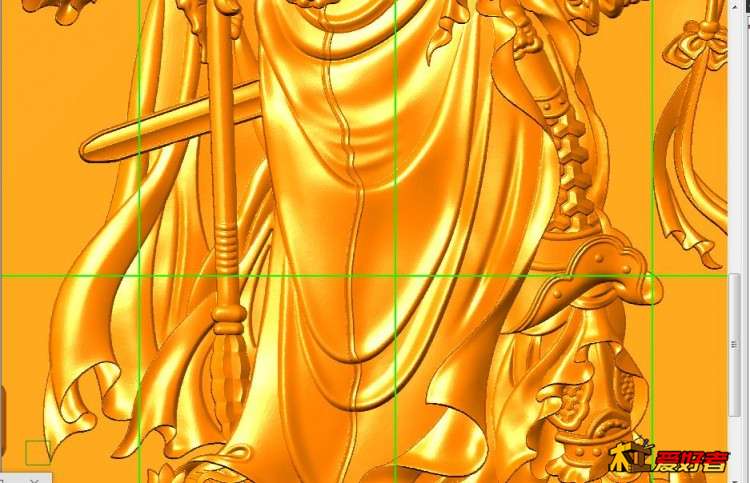

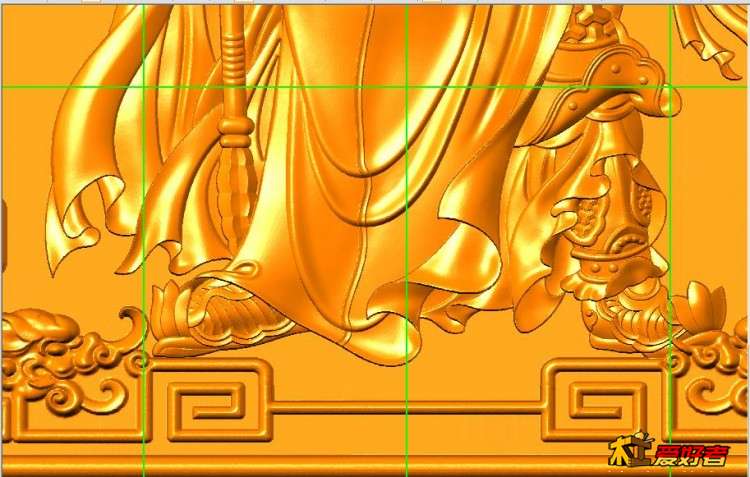

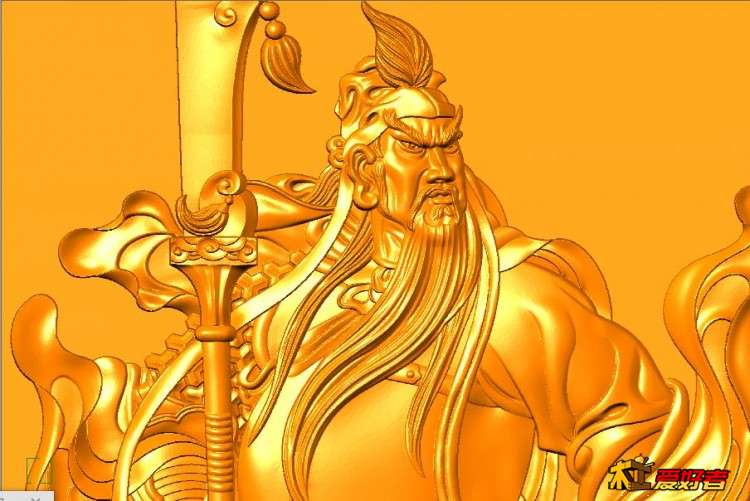

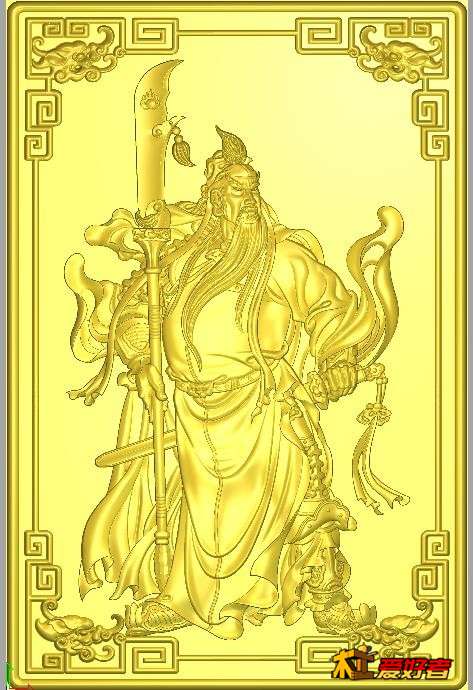

我给你一个高清关公图，到时你试试，干46或者58牌子都行，这个比你那个图难很多，用紫光檀去干------这是雕刻机的试金石图和木头，机器啥水平，一干就知道了。因为这图如果出来底纹，根本打磨不了------边框约束了，下不去手，而你那个图是可以打磨的。
) T$ ^# R  C" E
紫光檀零平面要没有底纹，最最最基础的，得上研磨丝杆，至少Z轴得上，洋二手研磨丝杆，遇到磨损小的好的也行，轧制丝杠，想都别想了，有个例外的就是轧制双螺母丝杆可能行，这个没有验证过。

4 j9 `1 M' f" V' e机架，主轴，丝杆，丝杆座，联轴器，控制卡，装配水平，安装，干扰，操机基本功，这些都是导致底纹的成因，零平面底纹和刀路没关系，我还真不信，零平面能出来起伏不平的刀路了，雕刻机是有水桶效应的，所以差哪都要出底纹的。

链接: https://pan.baidu.com/s/19QH0Mi1XA_gcFiVym4uiHA?pwd=2fg7 提取码: 2fg7 复制这段内容后打开百度网盘手机App，操作更方便哦
9 B8 j7 m. v/ z. o: \

LXTmen

随风666 发表于 2022-05-30 11:04
头痛医头，脚痛医脚，不失为一种有效方法，关键是你得知道到底是哪里痛

) k# ~8 L. t5 T! [( A给你八卦一下，你换了主轴和伺服电机，问题一样的成在，底纹和主轴有可能有关系，比如说你之前的无动力主轴轴向有间歇，和伺服闭环步进没有毛的关系。
3 A  L2 n. j/ S2 U
首先得恭喜你，至少你还能知道这是问题，是毛病，再想办法解决问题，不像有的个别木友都不认得这是问题。
$ L9 H$ l  [$ M
但是，紫光檀零平面想要雕刻出镜面，或者说下机没有肉眼可见底纹，这是很多雕刻机都迈不过去的一道坎，可以肯定的说，论坛十年来，几千台雕刻机里面，就那么十几二十几台机器能行，而且还要操机水平足够。

- r: c  Q) `  z我知道的，米科尼的行，爱尚的的装机配件质量好的行，丽水货装机的绝对不行，大龅牙最近两年的机器装机用NSK全新研磨丝杆的行，心佛既佛木友那个行，还有那个广元梁木友的，还有纲纲木友的，还有瓶盖木友的，我的就不说了，剩下的，数不出几台了，不信不服的木友可以试试晒晒。

我给你一个高清关公图，到时你试试，干46或者58牌子都行，这个比你那个图难很多，用紫光檀去干------这是雕刻机的试金石图和木头，机器啥水平，一干就知道了。因为这图如果出来底纹，根本打磨不了------边框约束了，下不去手，而你那个图是可以打磨的。

8 s) N8 k4 T5 W6 S7 n紫光檀零平面要没有底纹，最最最基础的，得上研磨丝杆，至少Z轴得上，洋二手研磨丝杆，遇到磨损小的好的也行，轧制丝杠，想都别想了，有个例外的就是轧制双螺母丝杆可能行，这个没有验证过。
# T0 J& c. X6 f3 J; D8 n
* _8 E9 ]. y3 ?$ j机架，主轴，丝杆，丝杆座，联轴器，控制卡，装配水平，安装，干扰，操机基本功，这些都是导致底纹的成因，零平面底纹和刀路没关系，我还真不信，零平面能出来起伏不平的刀路了，雕刻机是有水桶效应的，所以差哪都要出底纹的。
- e3 _3 o  f8 D, L7 |( y/ P: [& m
链接: https://pan.baidu.com/s/19QH0Mi1XA_gcFiVym4uiHA?pwd=2fg7 提取码: 2fg7 复制这段内容后打开百度网盘手机App，操作更方便哦

最后一次了，不行就放弃了。

来自苹果APP客户端

状元男

主轴没扭紧或者刀的问题，我这里6个头，有时候有一个刀出现这种

来自苹果APP客户端

zxt5230

LXTmen 发表于 2022-5-16 10:10
/ M5 }" @" y0 S; O3 v/ l! ?有大佬给我说用气撑。和皮条原理差不多。

4 `* \+ }5 W  n$ N  U: ^! W2 N% S气撑是什么样的发个图研究研究长长见识

胖胖龙star

机器多少钱

来自安卓APP客户端

小卫雕刻

机架的刚性不够，机头过重，运行不稳造成的

来自苹果APP客户端

LXTmen

换了主轴，看看效果，不行再换Z轴。折腾哈哈

来自苹果APP客户端

LXTmen

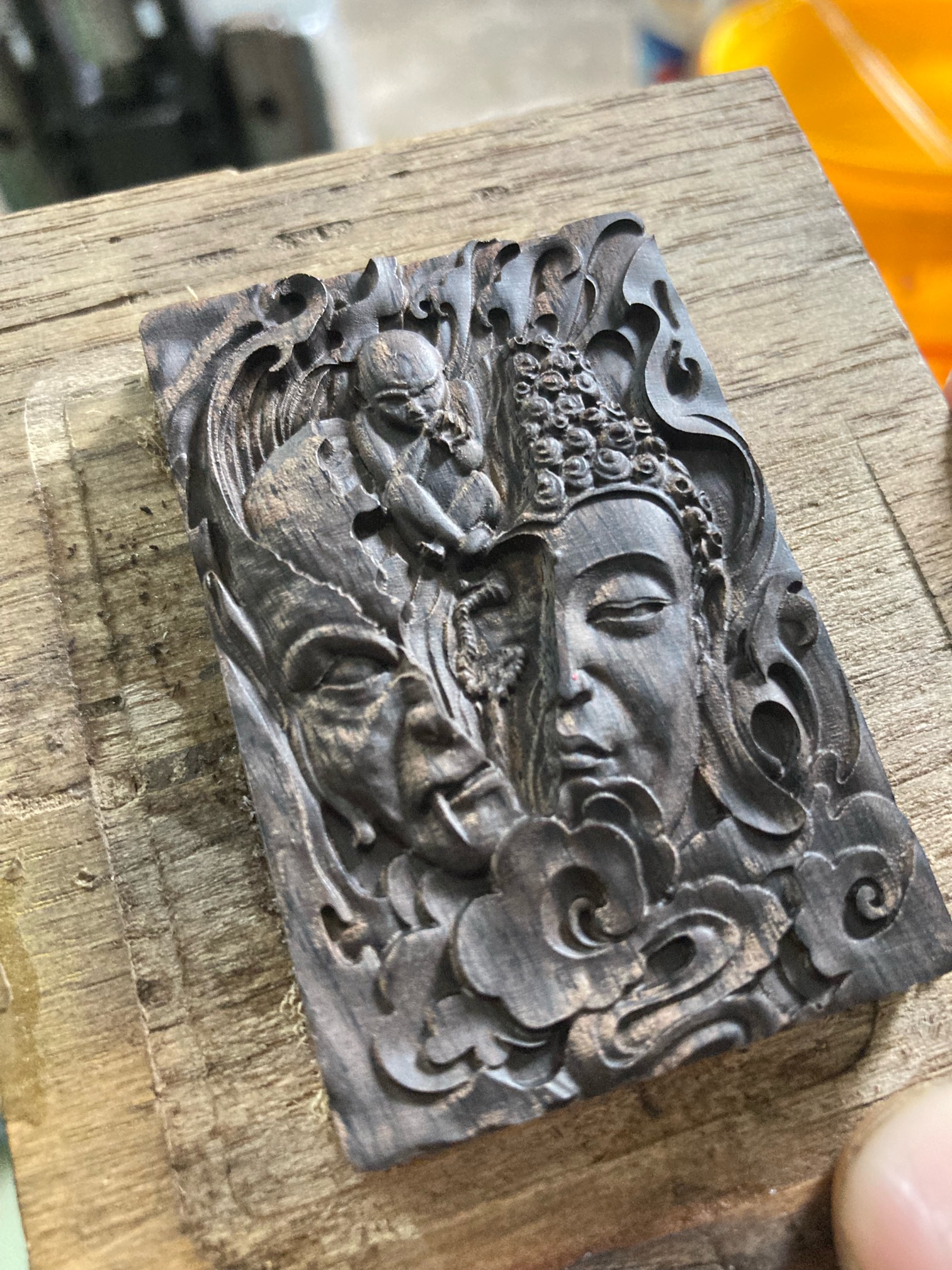

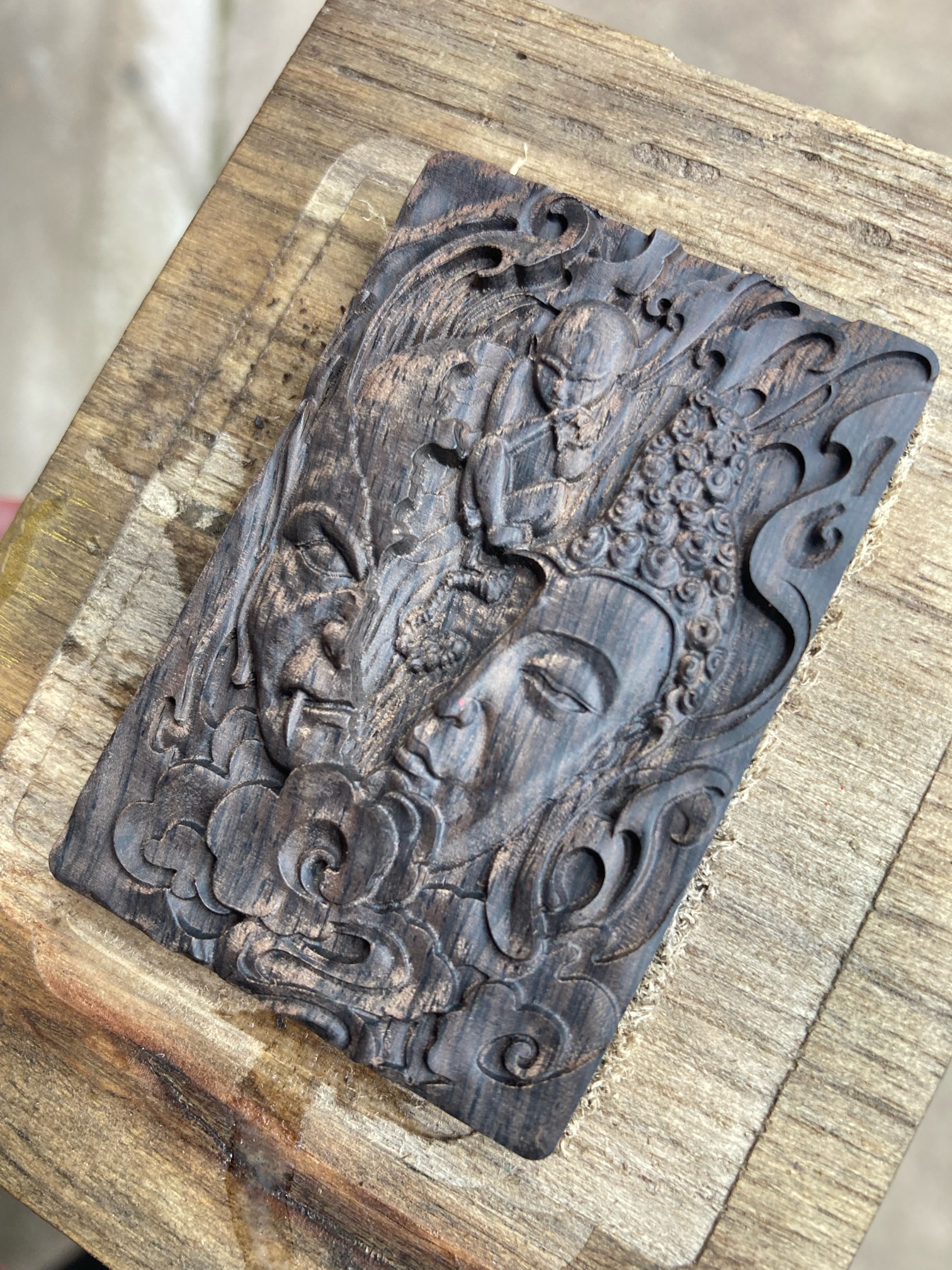

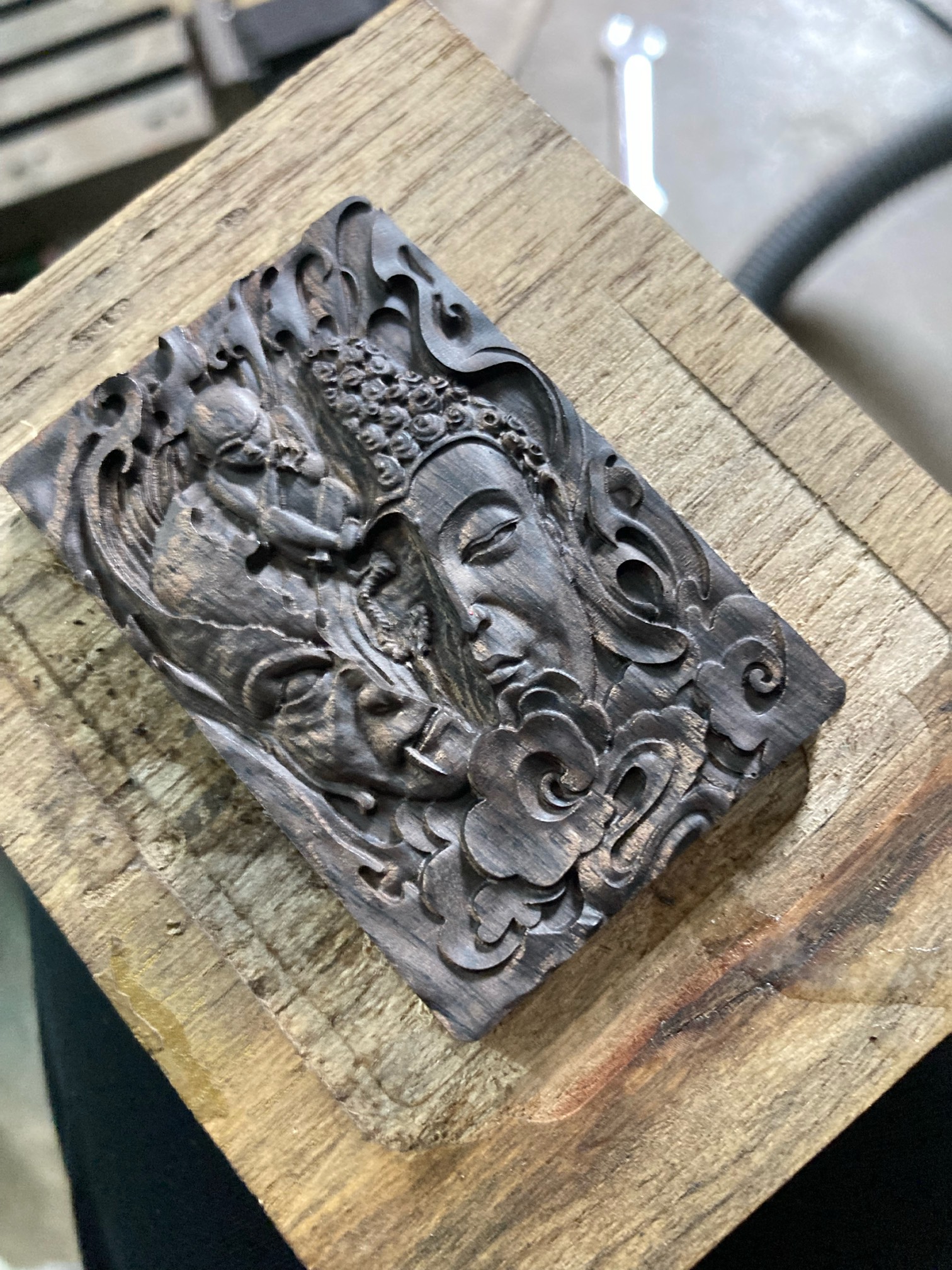

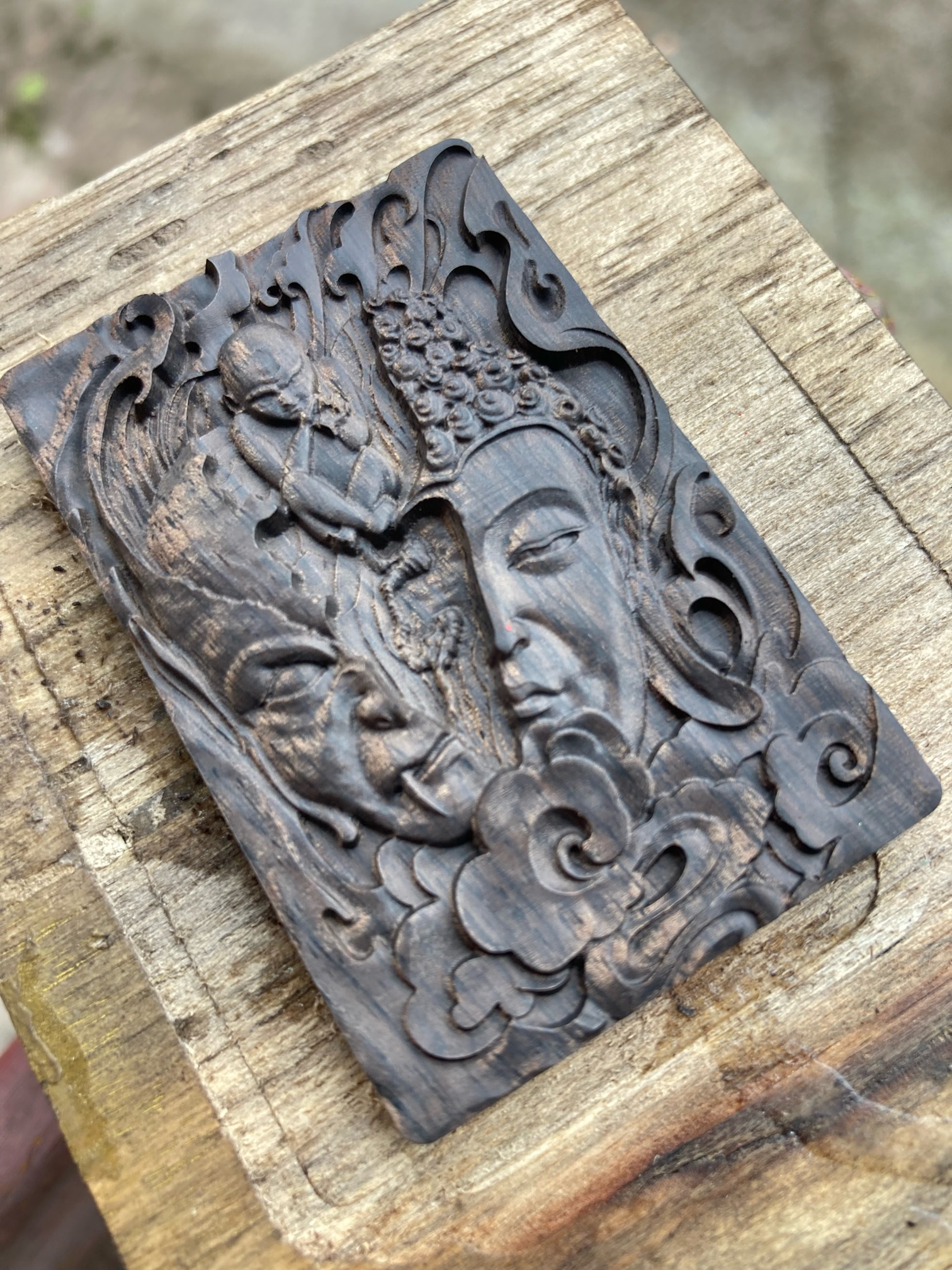

哈哈哈，果然换了主轴也有横纹，但是小点了。还有Z轴没有换。话说泛白的是什么造成的呀，难道Y轴也不行？
5 s6 r' S$ {& u' u8 _2 F
% B. t. B3 B3 ~& G% ^( \6 H

0 d# f; G8 r/ H% X$ ?, ^- _* Q

来自苹果APP客户端

LXTmen

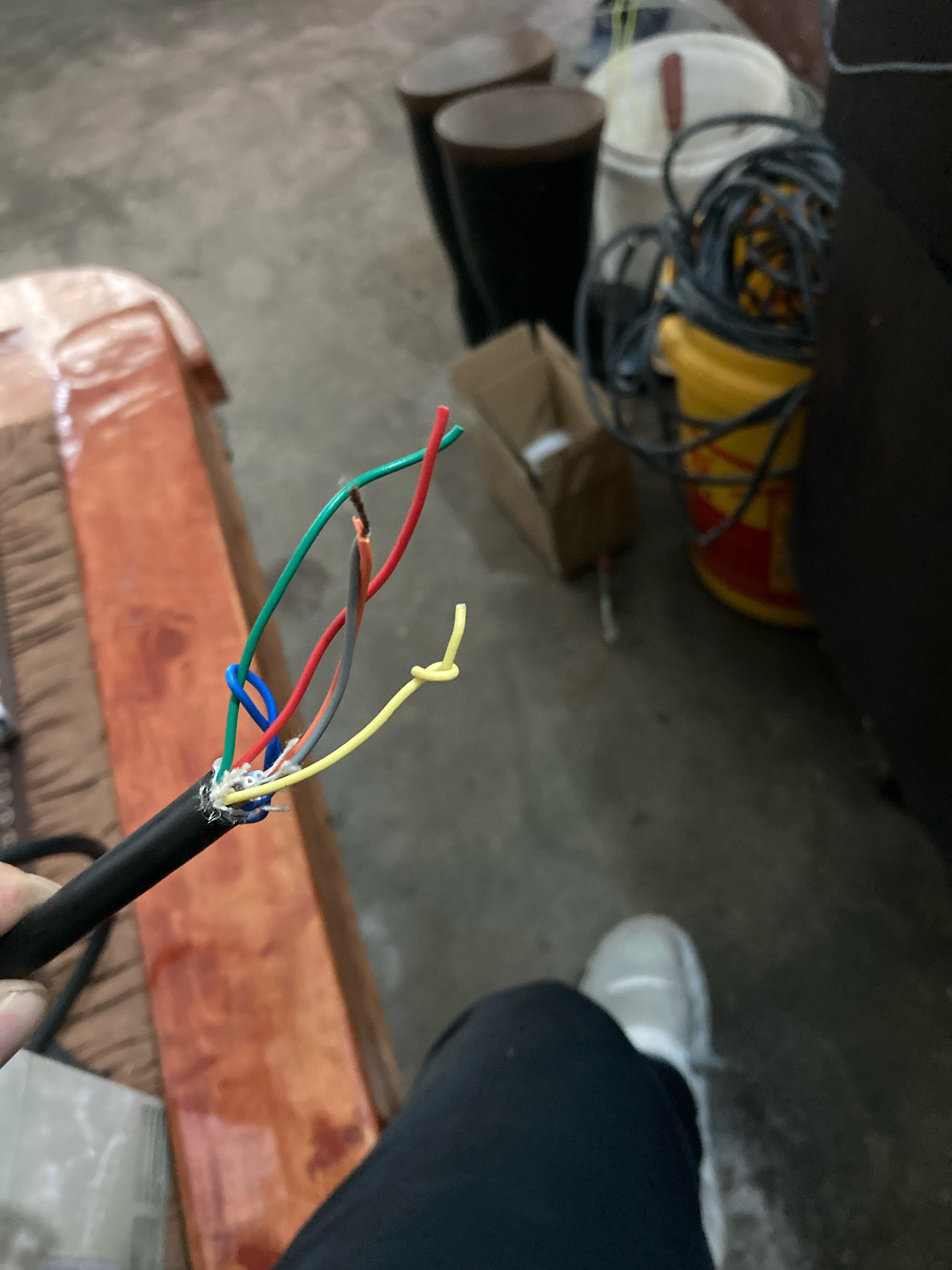

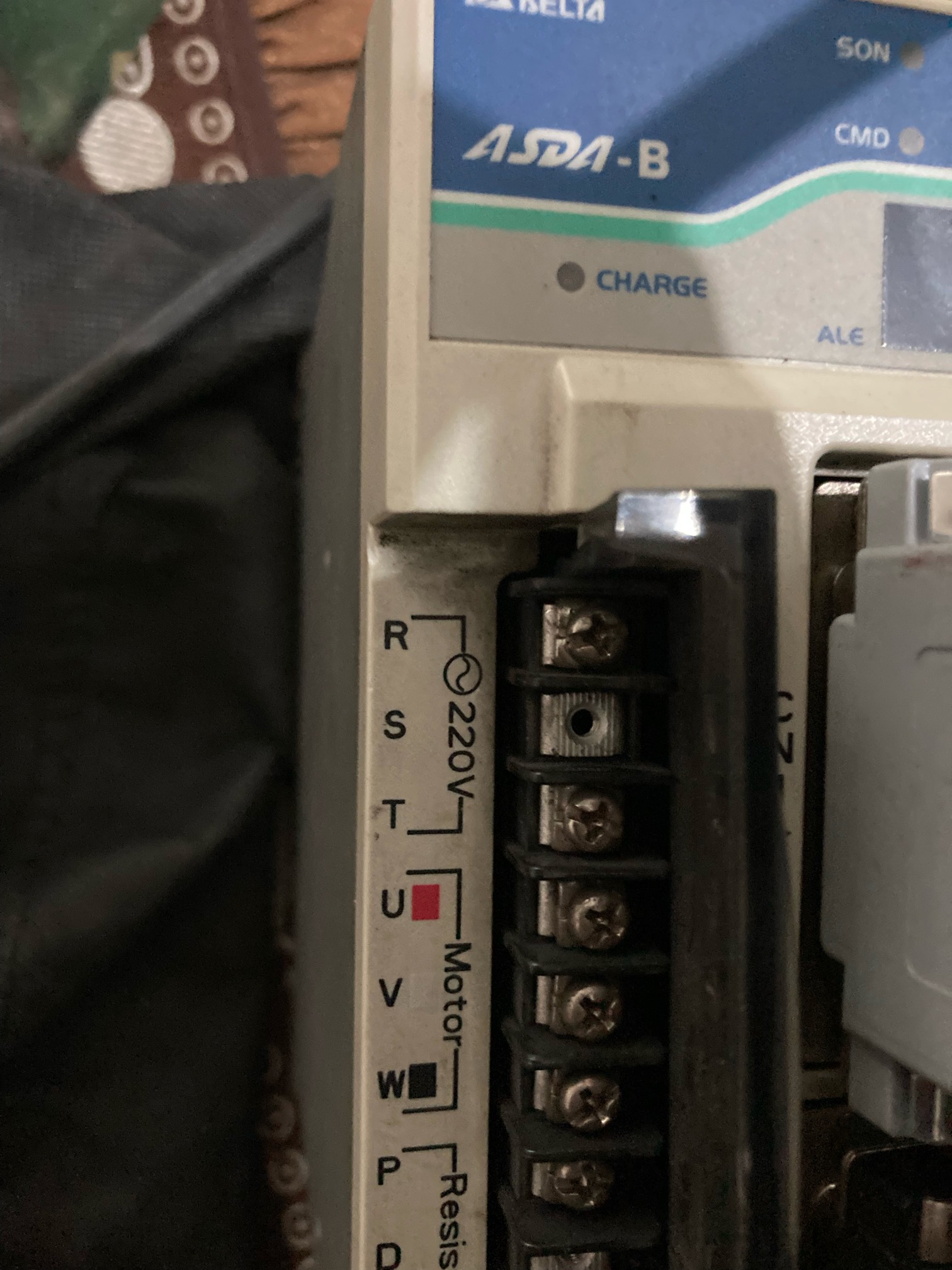

继续哈，换Z轴
  X8 B2 S! j) B2 h4 ]
; O  ?$ {" l, G- ], d# }' P  [
; A3 ?" G% t! m

来自苹果APP客户端

林超

不是重复定位精度的问题是你的电机带不动 加速度超过电机的能力丢步

来自安卓APP客户端

LXTmen

林超 发表于 2022-06-06 15:56
6 h, [% e3 e0 N+ f不是重复定位精度的问题是你的电机带不动 加速度超过电机的能力丢步

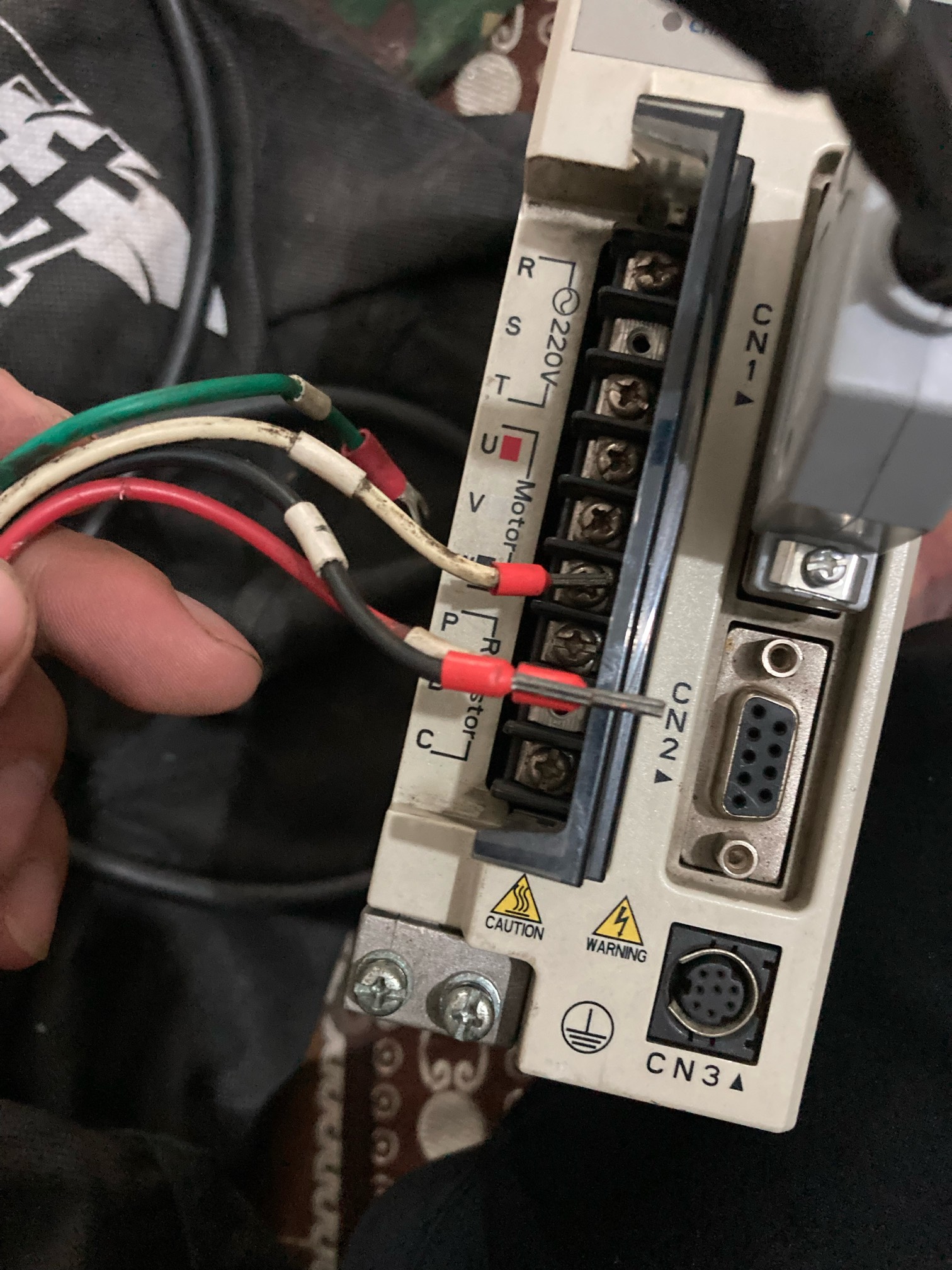

还没换，马上换伺服。

来自苹果APP客户端

南京宝住

这个不是设备问题吧，是刀路参数设置问题。

来自苹果APP客户端

49434536

楼主还是检查一下y轴的滑块吧，（如果你的牌子是竖着雕的话）
% R8 [" r& \7 W以老夫玩机80小时的经验来看问题90%出在导轨滑块上

来自苹果APP客户端
