[钻] 手电钻变身为台钻、磨床、车床一体机

[复制链接]
 楼主| 发表于 2022-6-20 00:18:44 来自手机 | 显示全部楼层

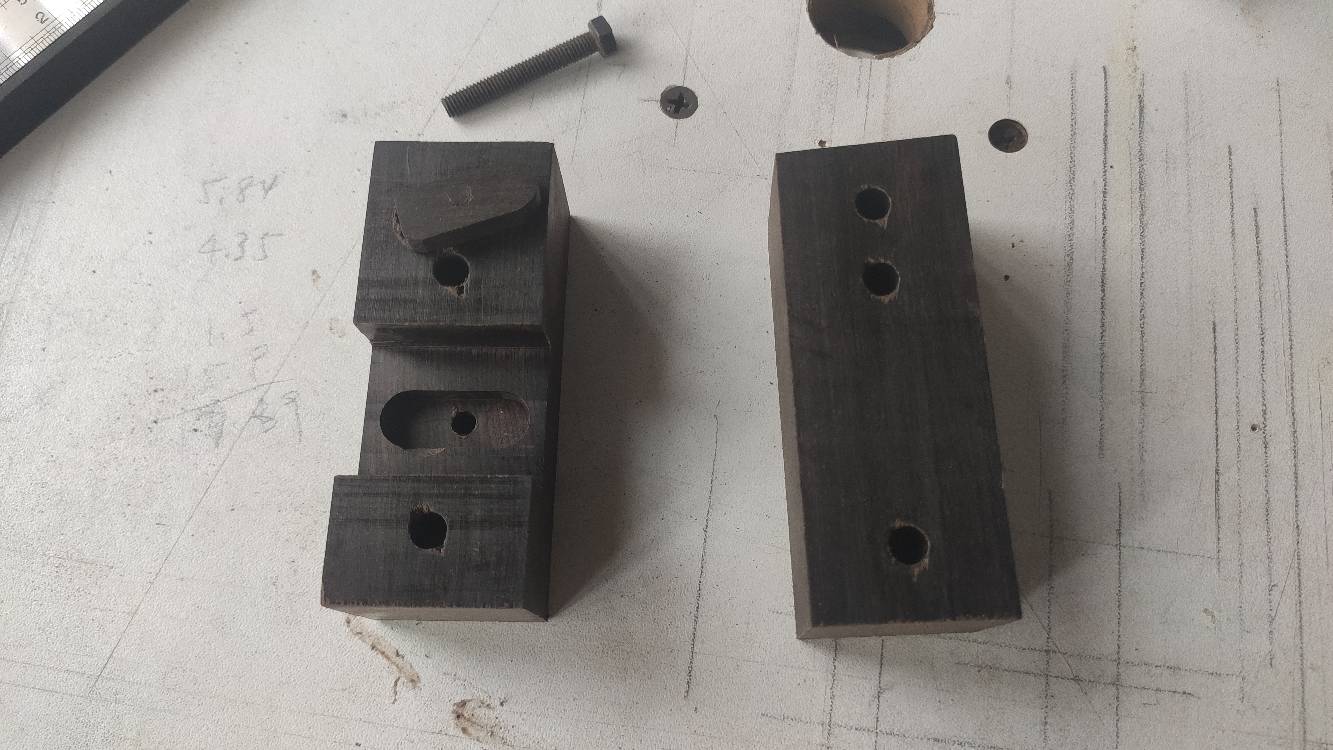

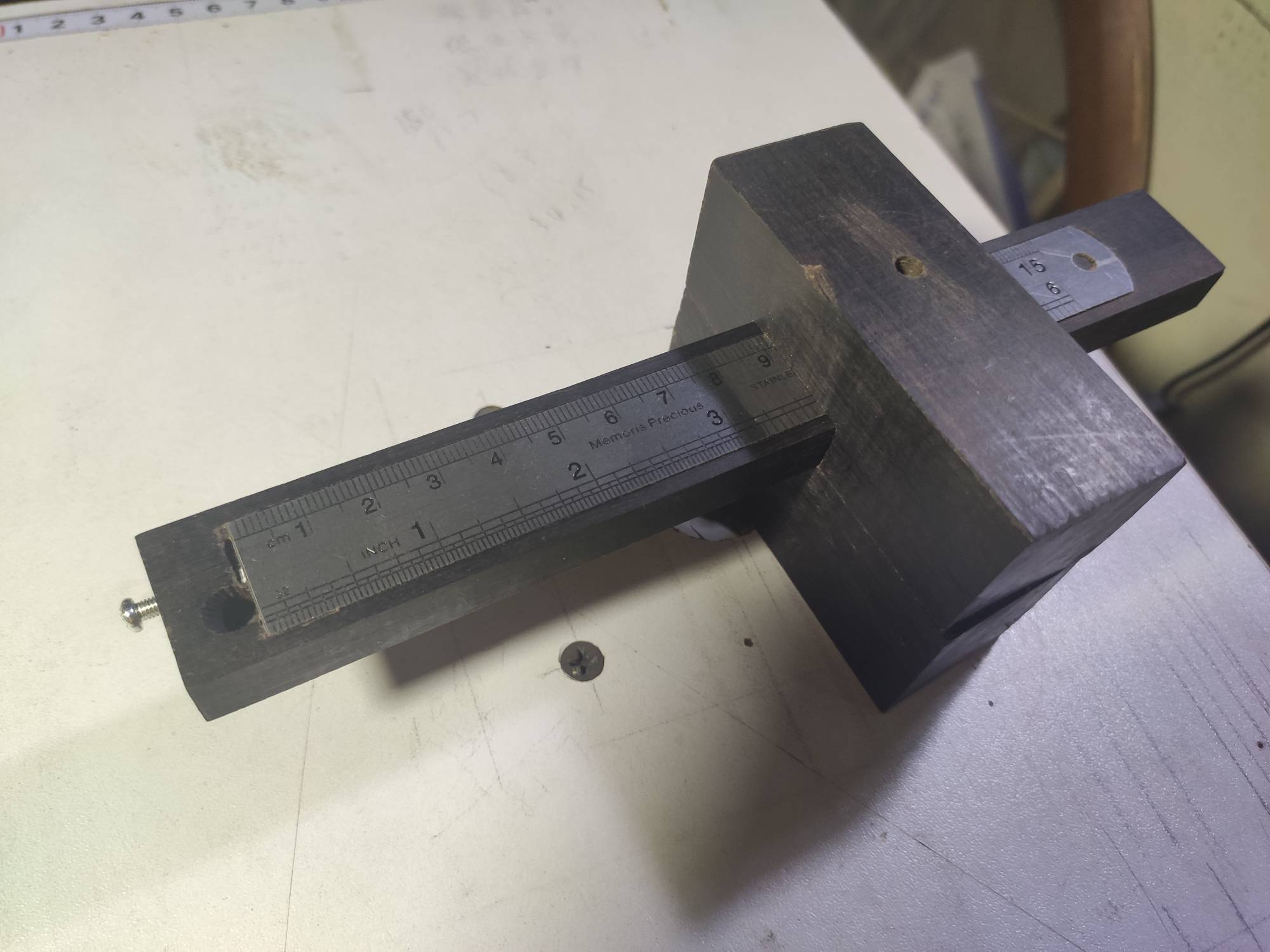

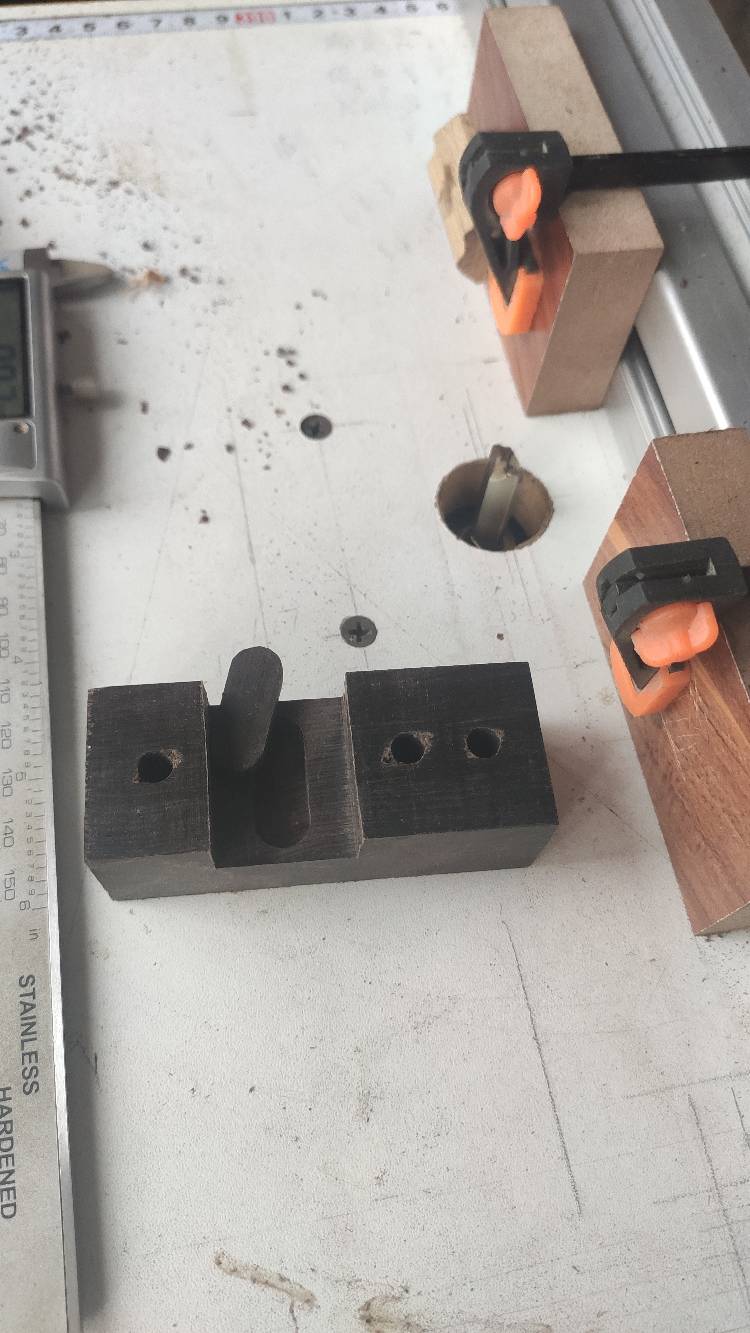

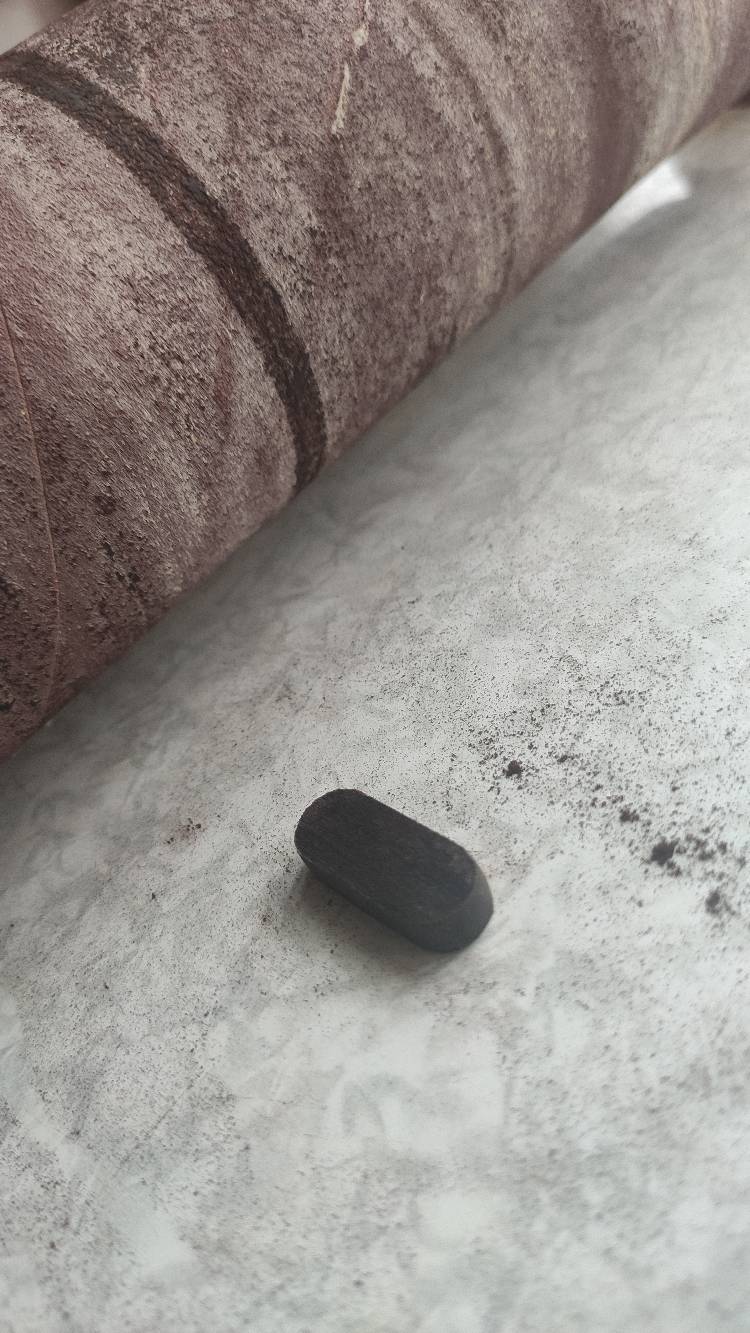

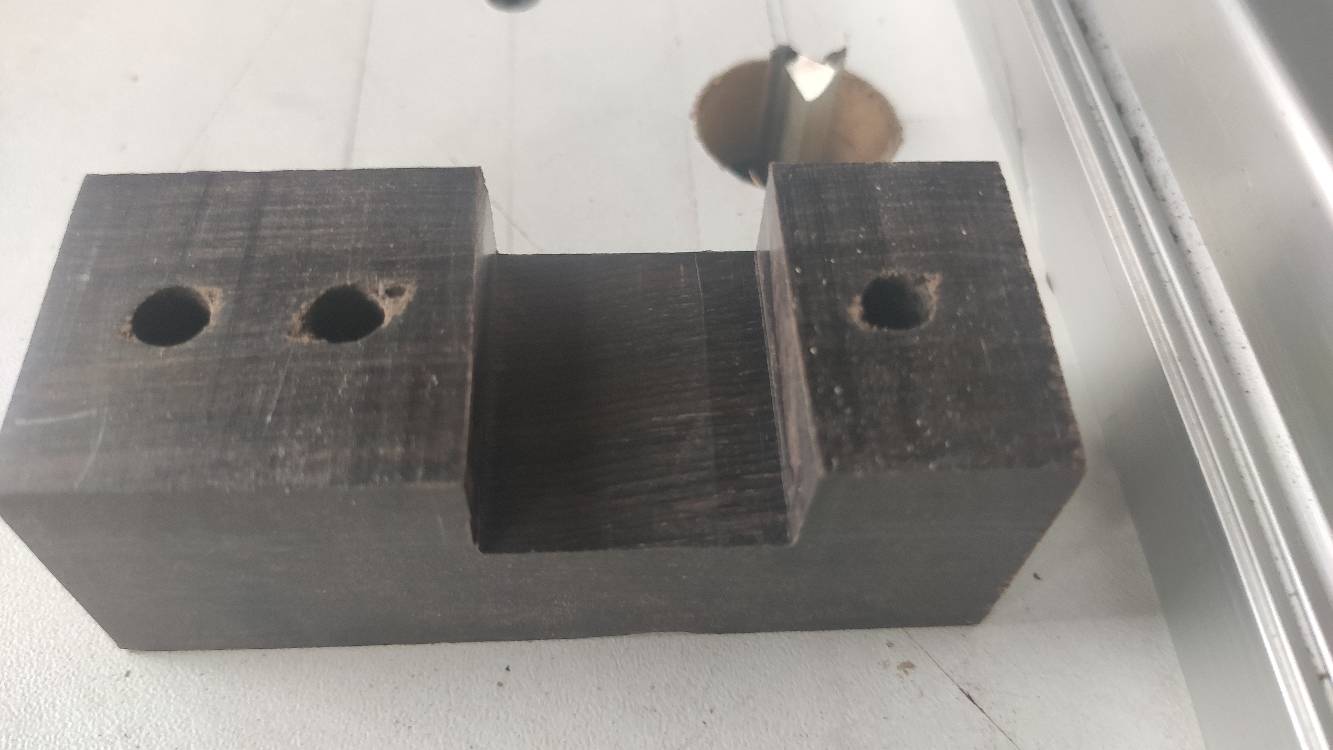

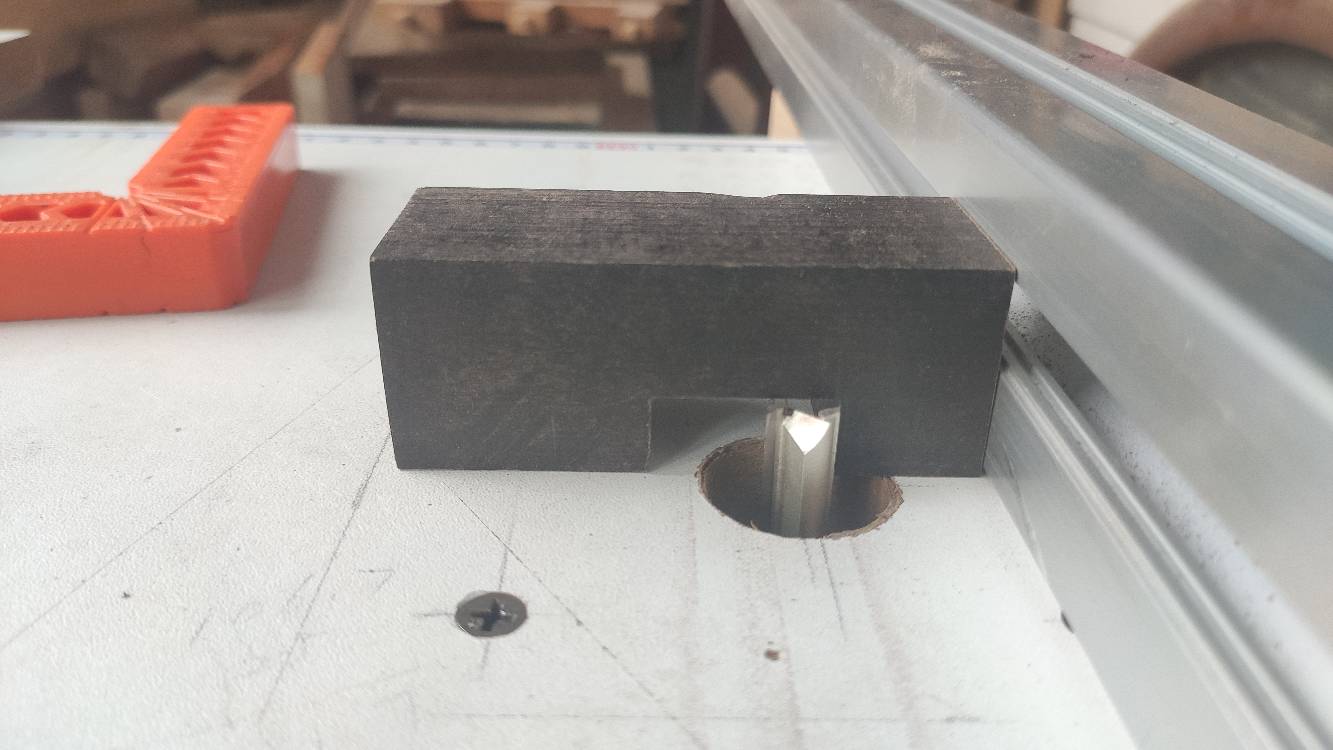

接下来用修边机在上面木块上铣出凹槽,在凹槽中铣出放压紧块的凹槽,在压紧块凹槽一端铣出放圆磁片的凹槽,最后在凹槽正中间钻孔并用丝锥攻丝,完成这些后将上下两块粘结在一起( c) w  S  o3 J% j" b% e- I* v3 f

# r9 J" _! K2 c% U( ^
: ]0 ~2 d1 L  w3 W6 H* J% ]5 h( ?3 R
) b; i- z6 G  _/ @% u1 @; B9 Q+ A+ I
" j' T$ {! s& L9 J+ k  G" z
: s2 o+ t. c$ d6 Q9 j
 楼主| 发表于 2022-6-20 13:45:53 来自手机 | 显示全部楼层

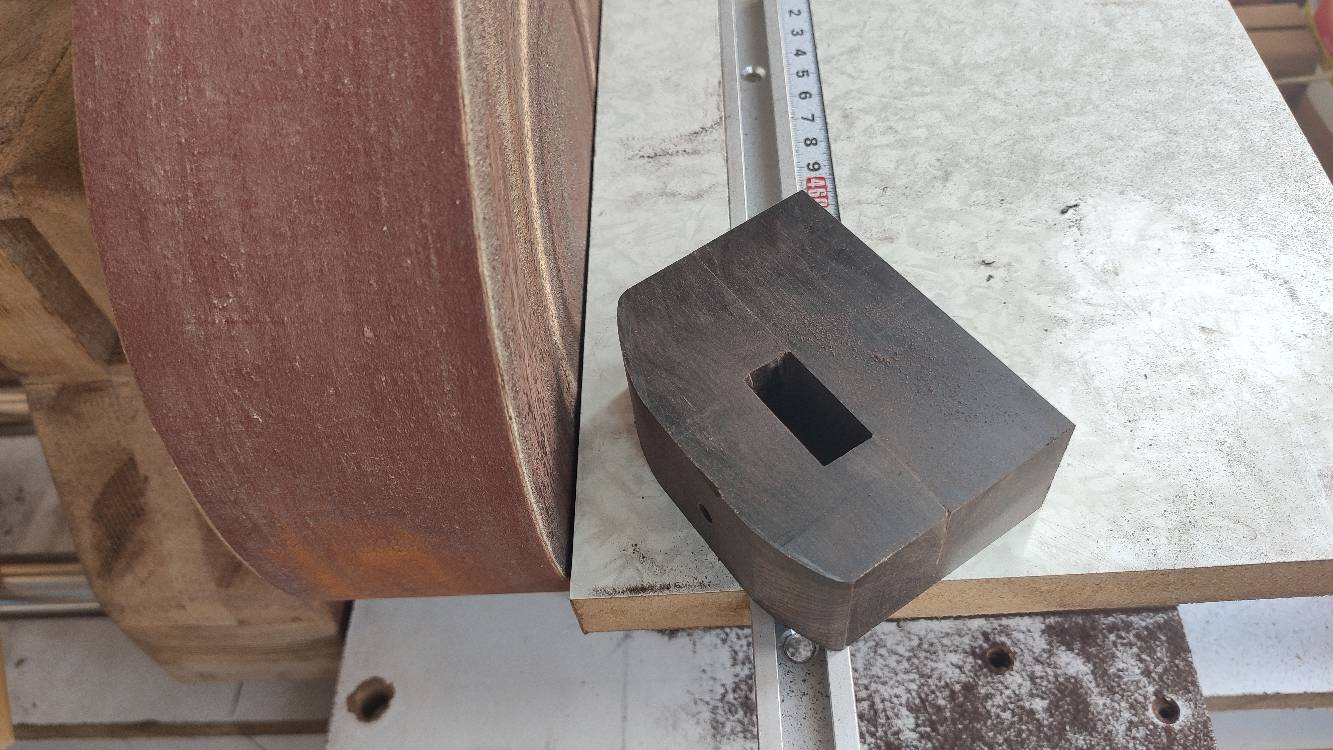

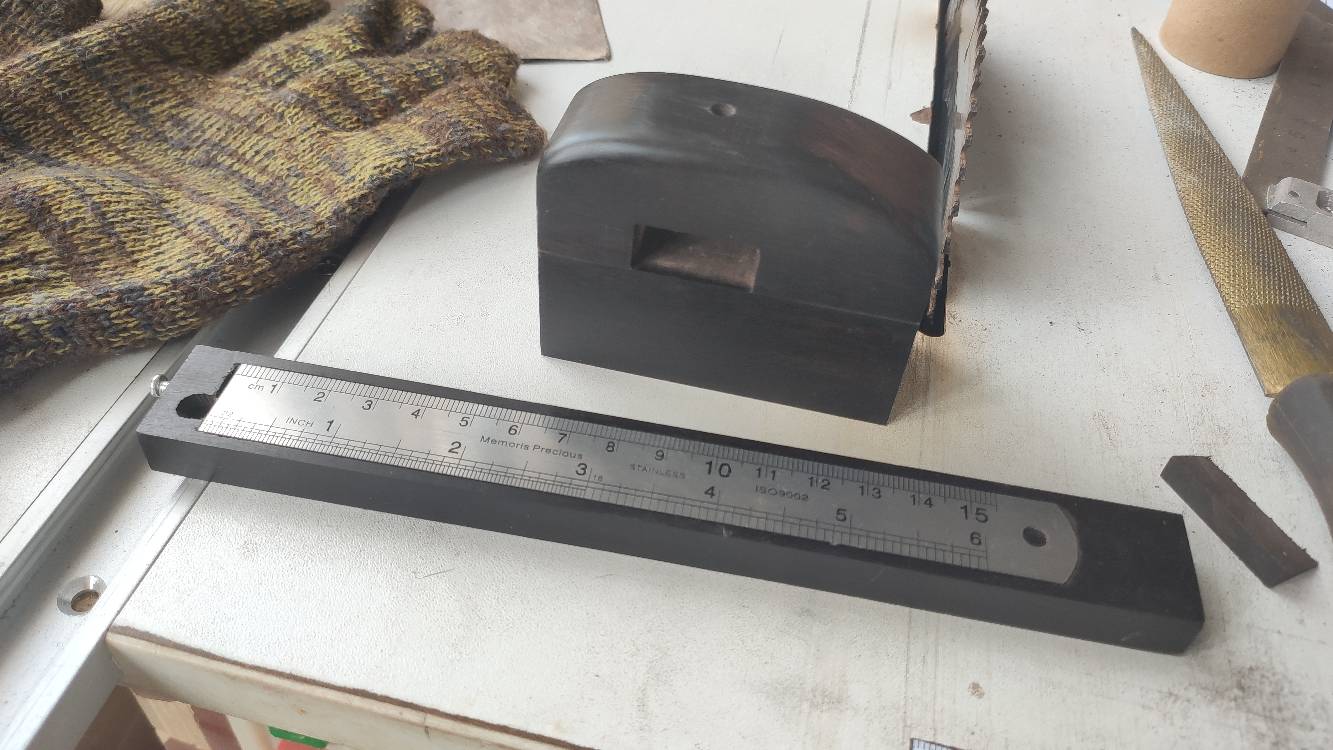

上好胶后放了一个晚上,今天继续用磨床和砂轮打磨,最后涂了木蜡油,这就完成了,独缺上面的压紧螺丝,还在网购途中4 I  I0 x! U* a3 ]3 F- b
+ x; J! H6 A5 \4 i& i  I

/ b2 x% z# m( K8 {9 u  e
3 m/ O! _$ y0 _1 x4 F
 楼主| 发表于 2022-6-21 08:28:50 来自手机 | 显示全部楼层

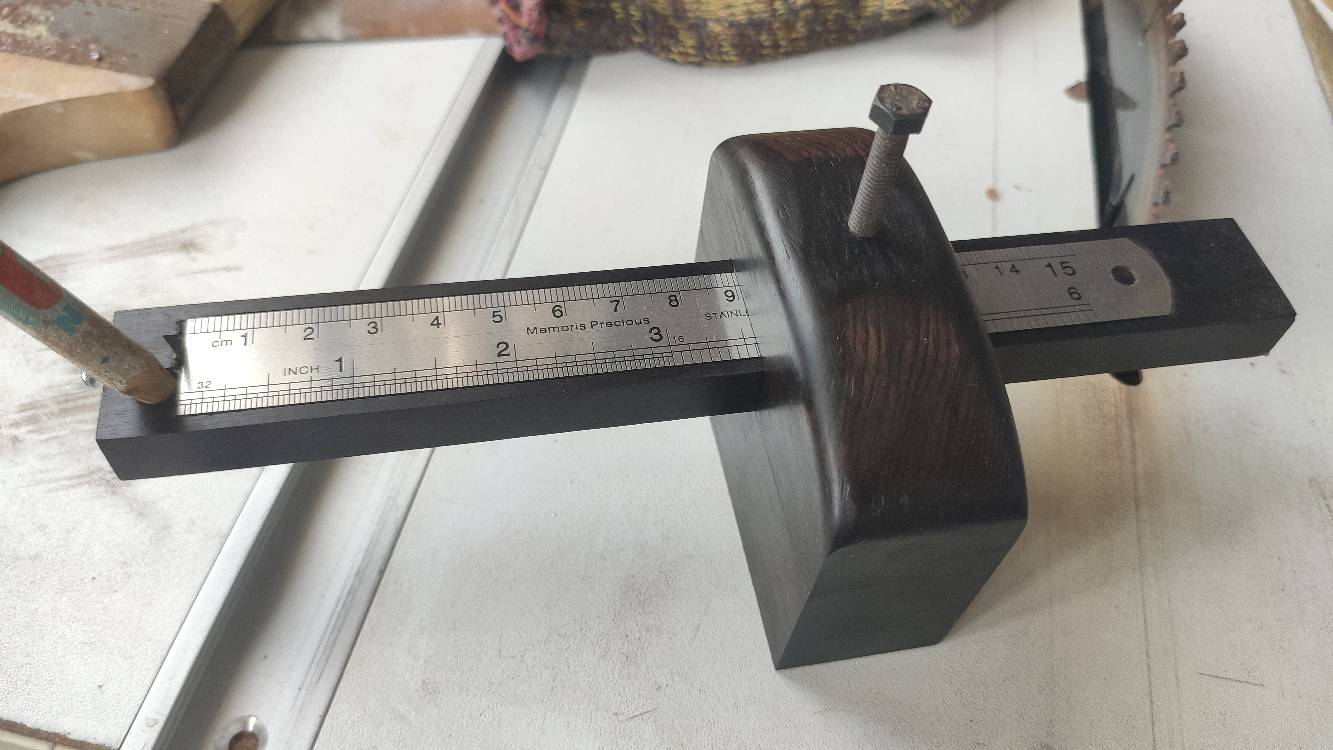

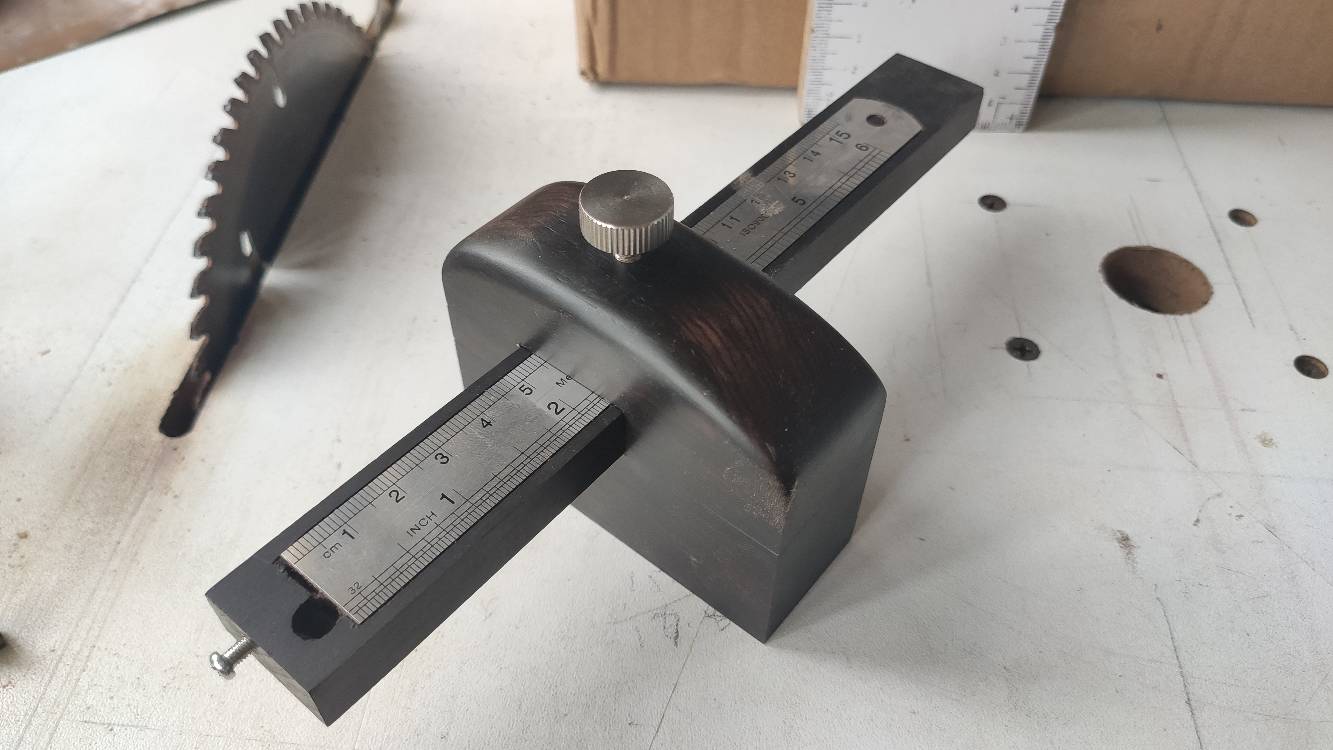

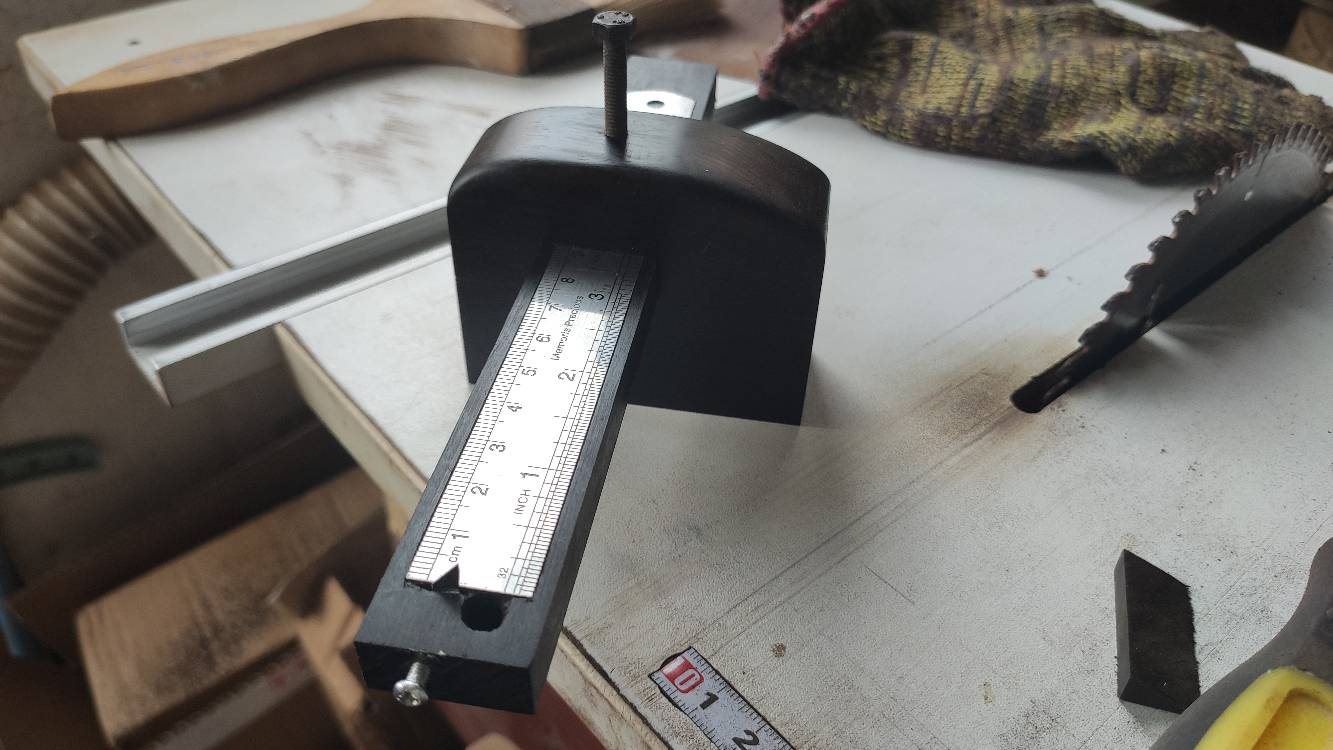

晚上手拧螺丝送到,配上后齐活,坑中人又有了一样手把件
2 m" H0 A  U* T1 R# j4 g
 楼主| 发表于 2022-6-24 20:46:40 来自手机 | 显示全部楼层

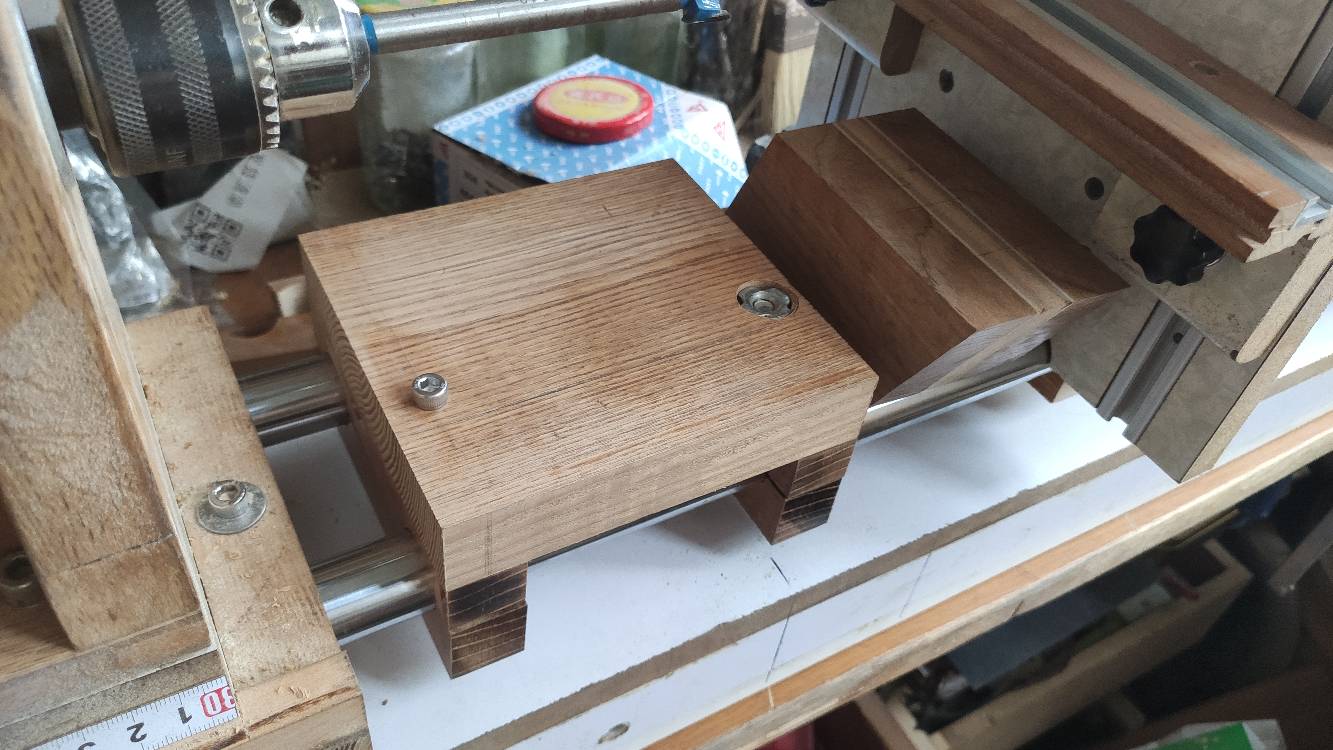

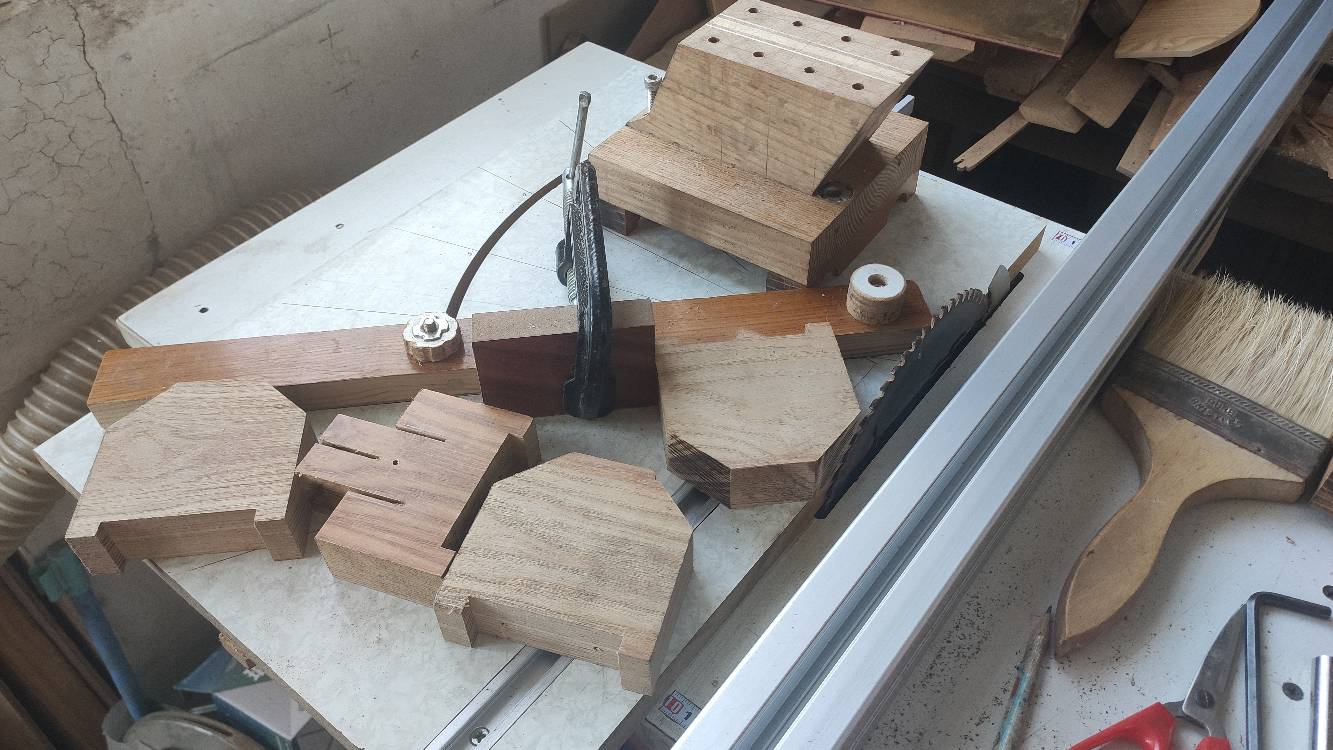

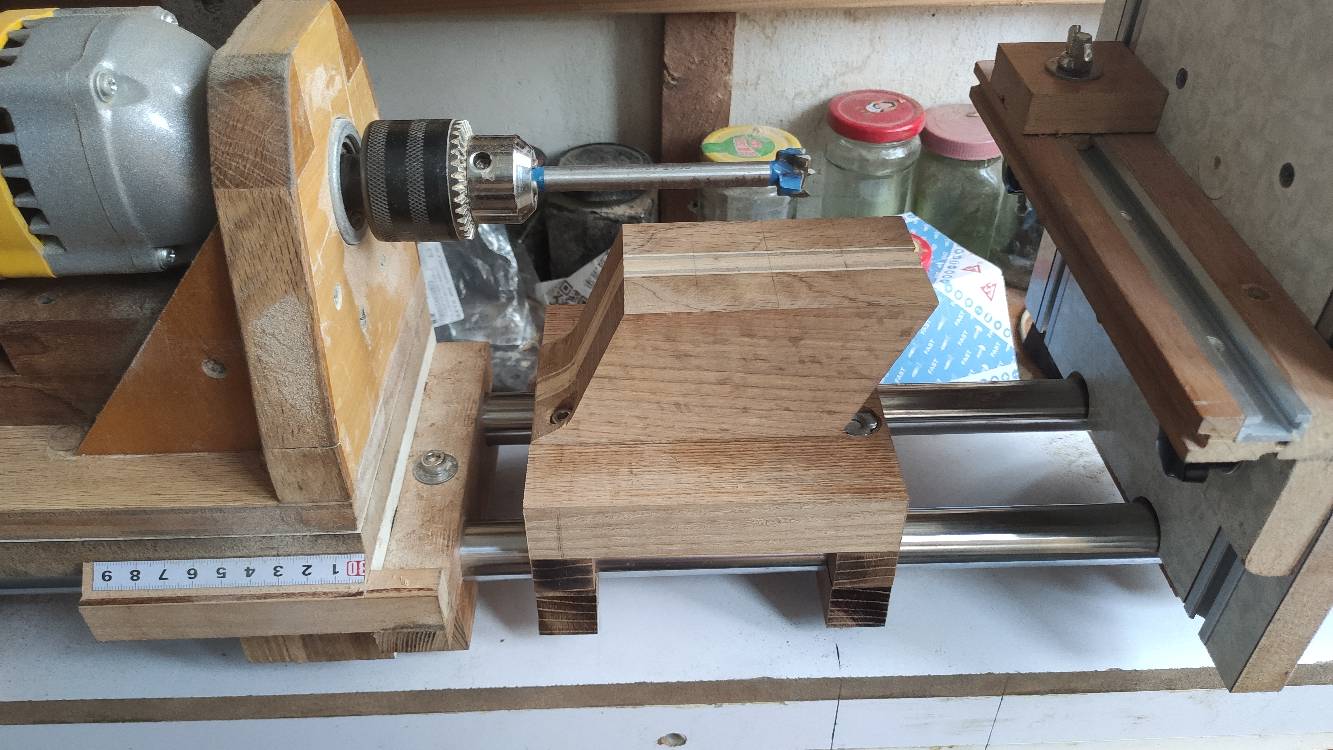

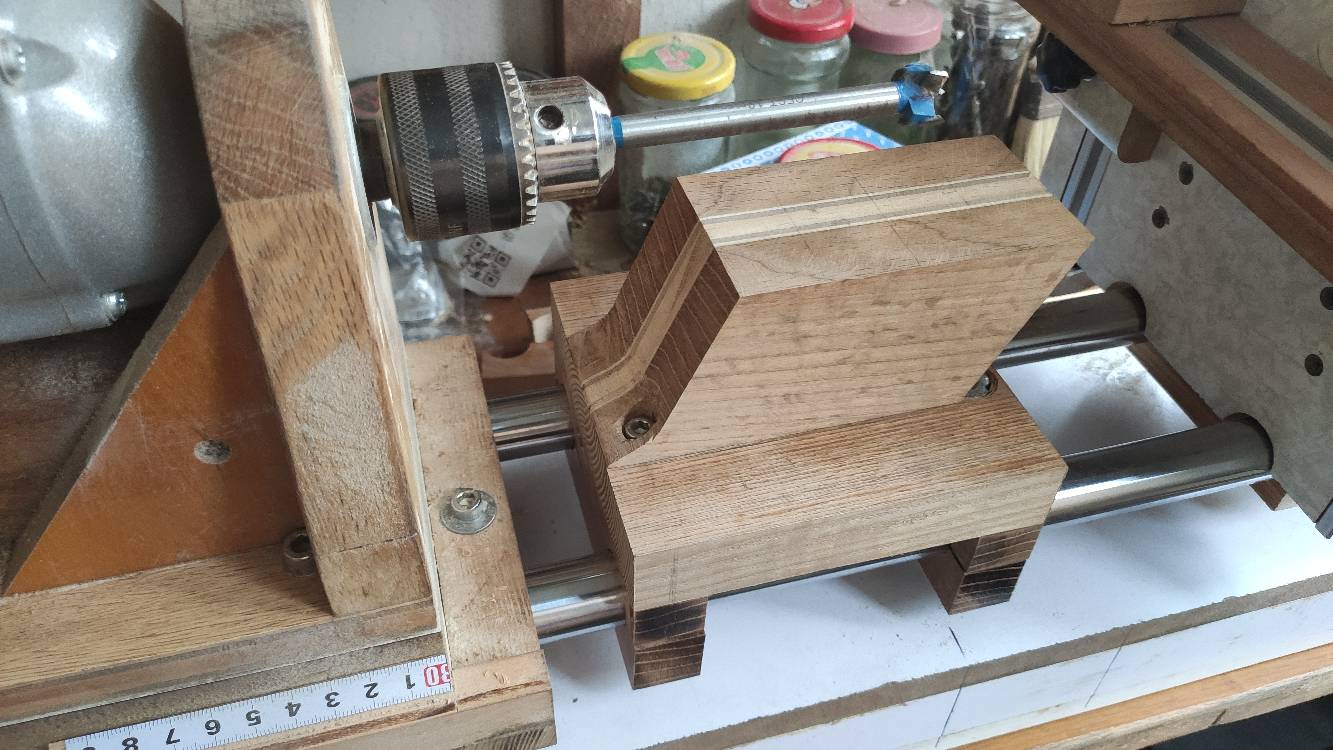

革命尚未成功,同志仍需努力!说好的车床还是要做的,这两天开始动手,先做尾顶的底座; P. J) M, H: v% _/ r
" _! ]$ a1 t" }6 N) h  {
: i6 T- }* f1 }2 H4 N8 r, ]
发表于 2022-6-25 09:59:06 来自手机 | 显示全部楼层
木明奇妙 发表于 2022-06-19 23:286 g6 Q" Y6 r' C0 J4 Y% Z
那你也算是富二代了,哈哈

8 E" d8 |- i4 ]% {不是一处为祖遗,造价两百块,一处为房改房时价仅父母年薪。一处为外购也仅父母年薪。现在父母已天堂而我年薪4W。时年吾父为公务人员月薪1K+,家慈国企职员月薪近1K。
 楼主| 发表于 2022-6-25 21:06:45 来自手机 | 显示全部楼层
6 v* A4 F4 v4 C, v
) j5 f( l1 K) v5 H9 T; I
& Y( D" a6 x: [: I* M6 S
 楼主| 发表于 2022-6-27 00:50:05 来自手机 | 显示全部楼层

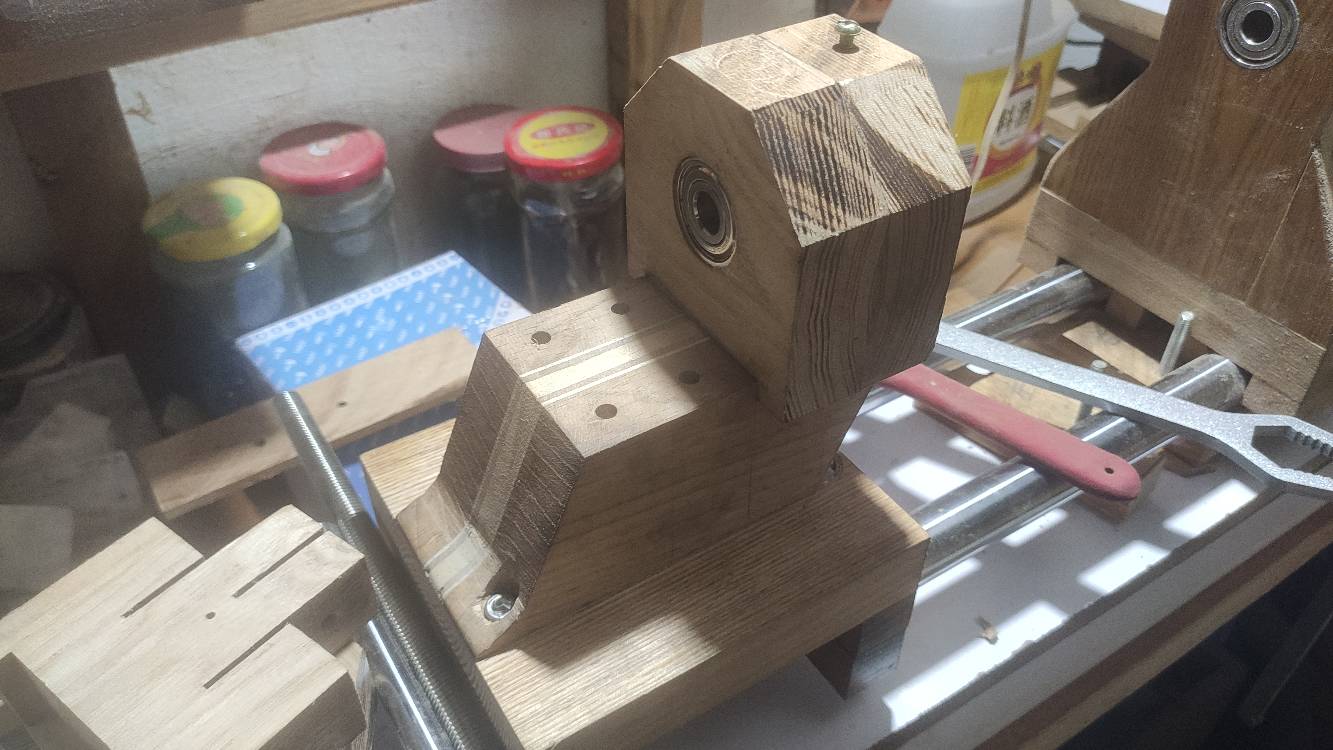

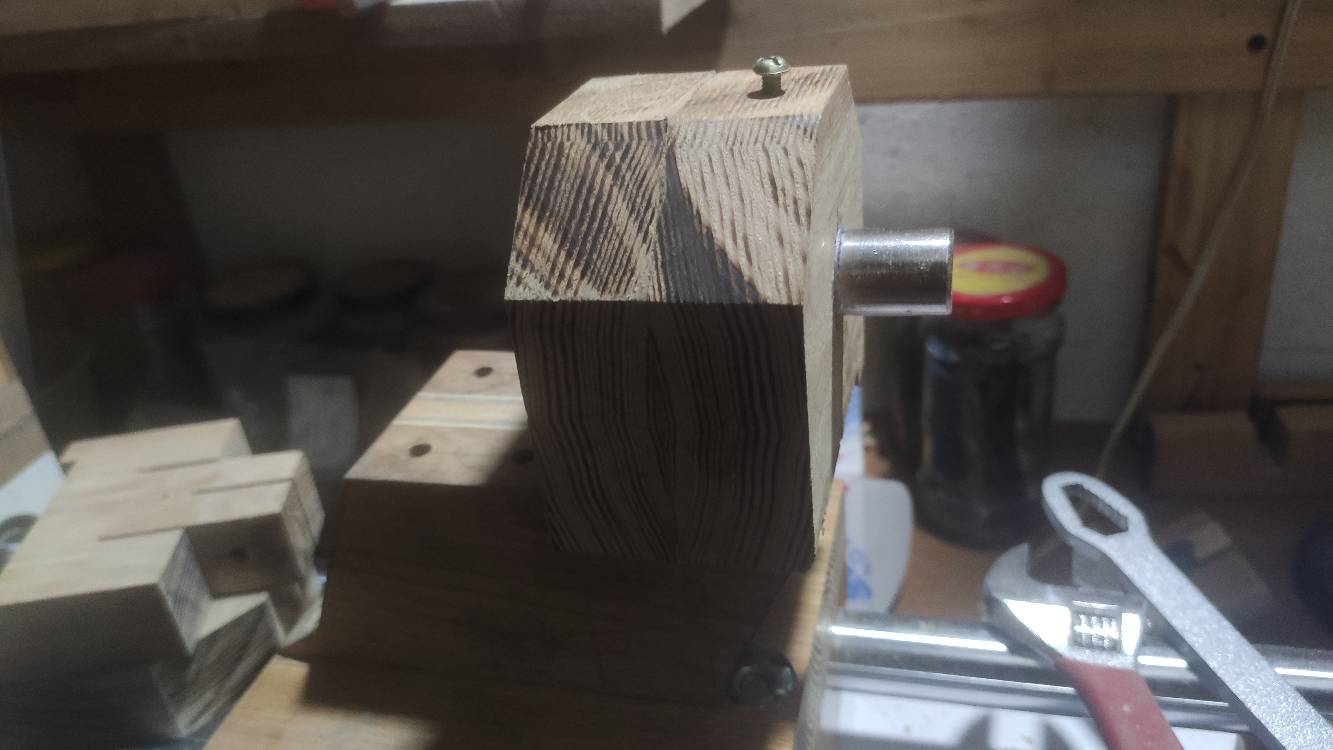

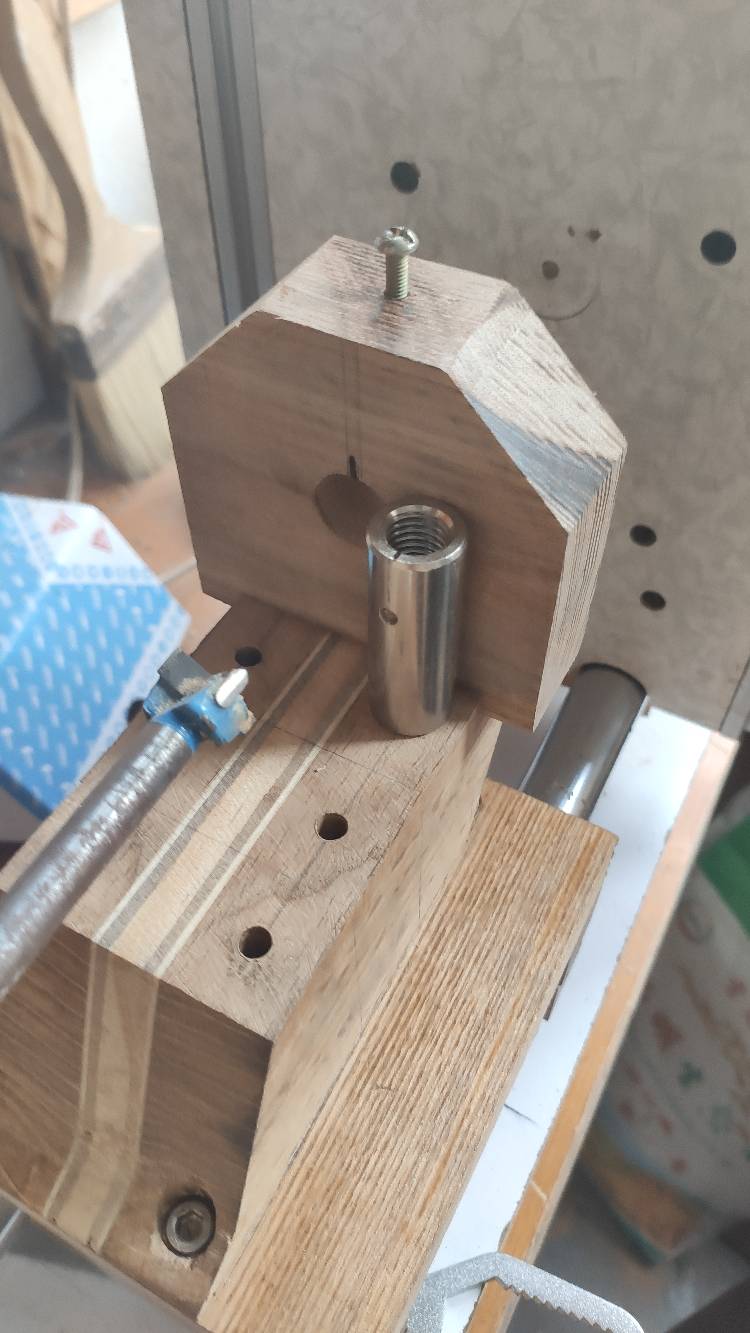

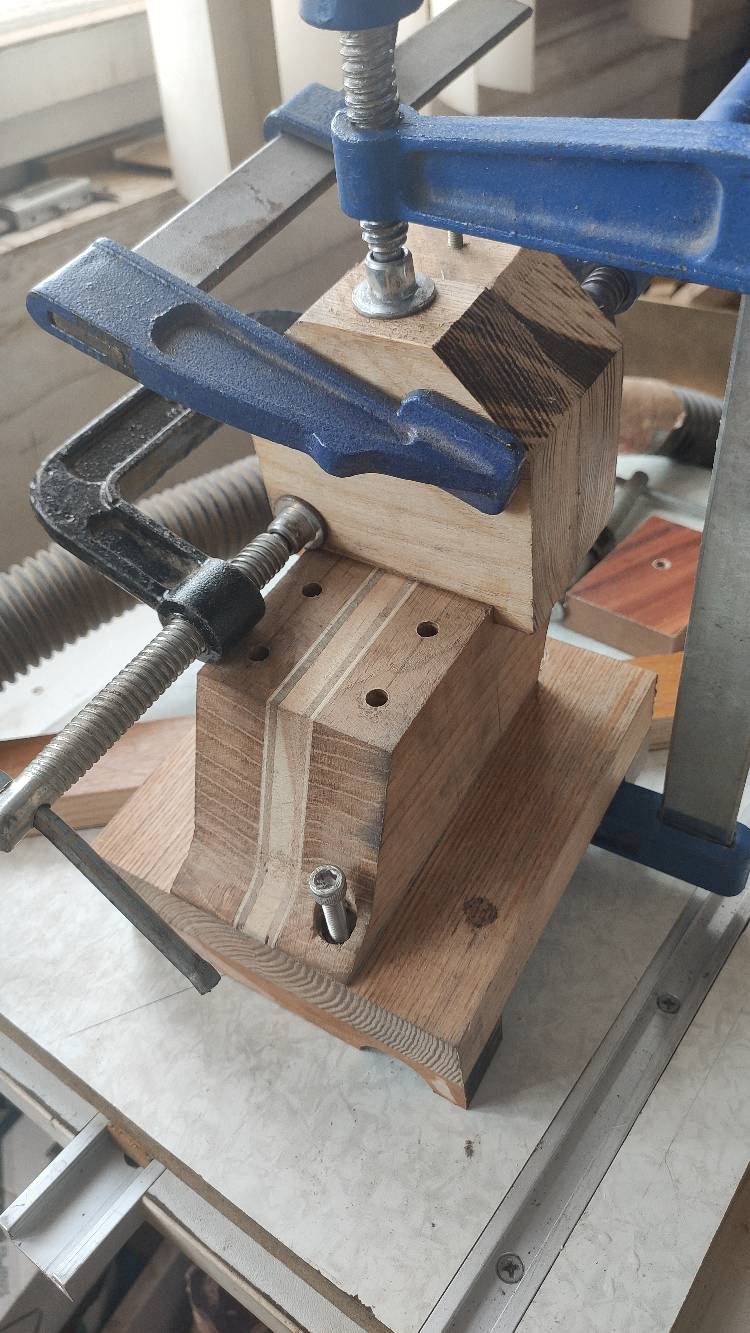

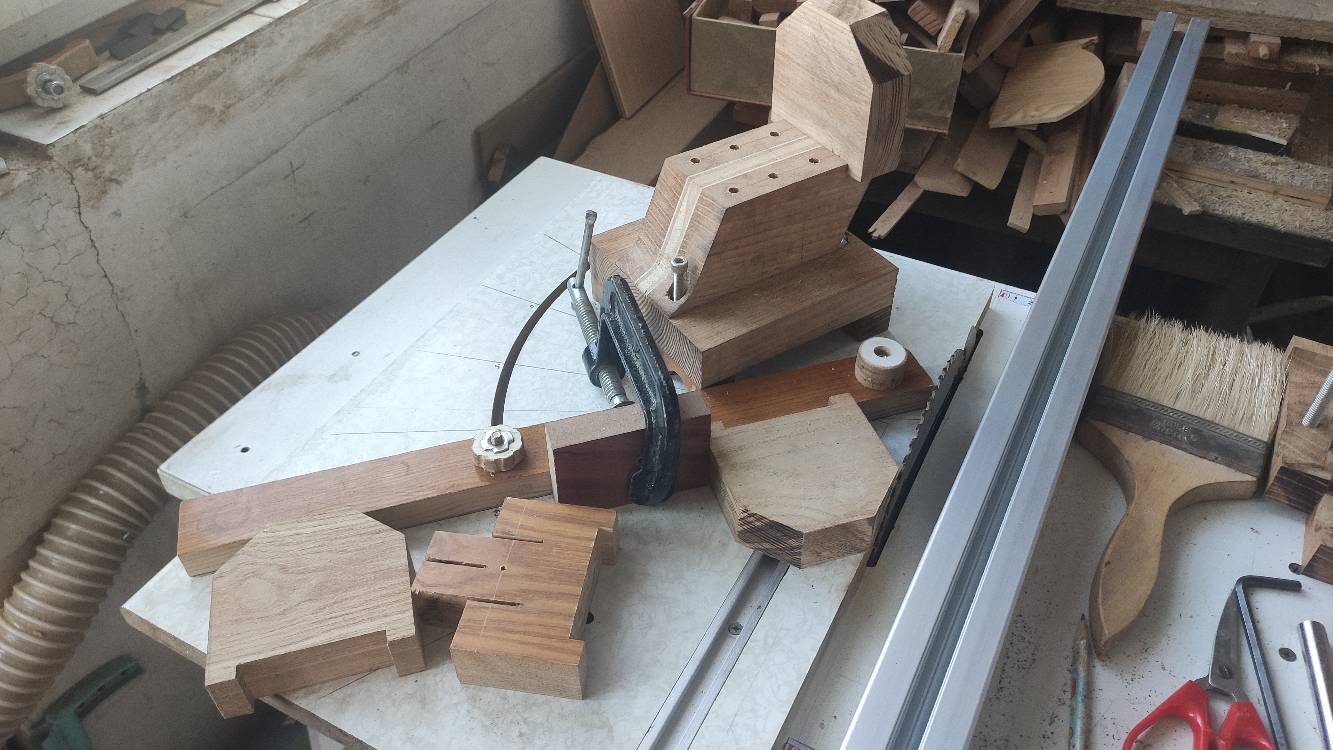

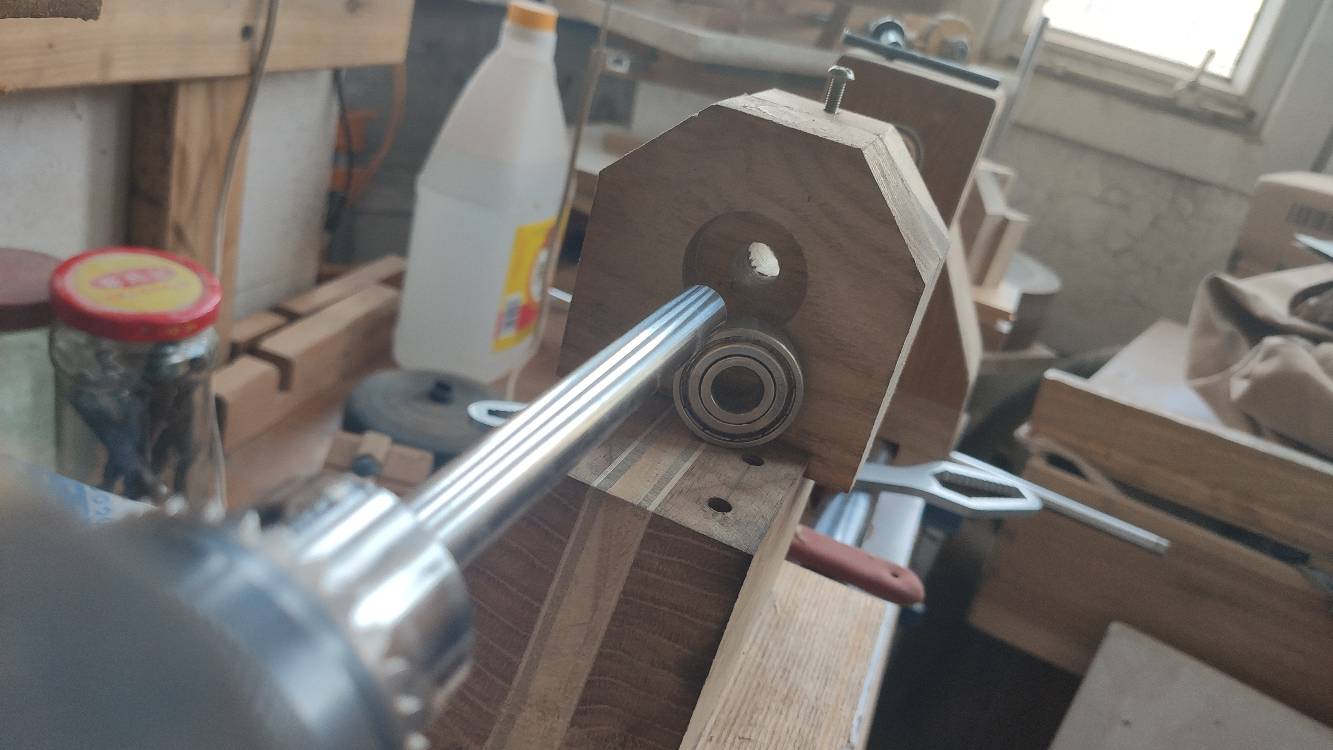

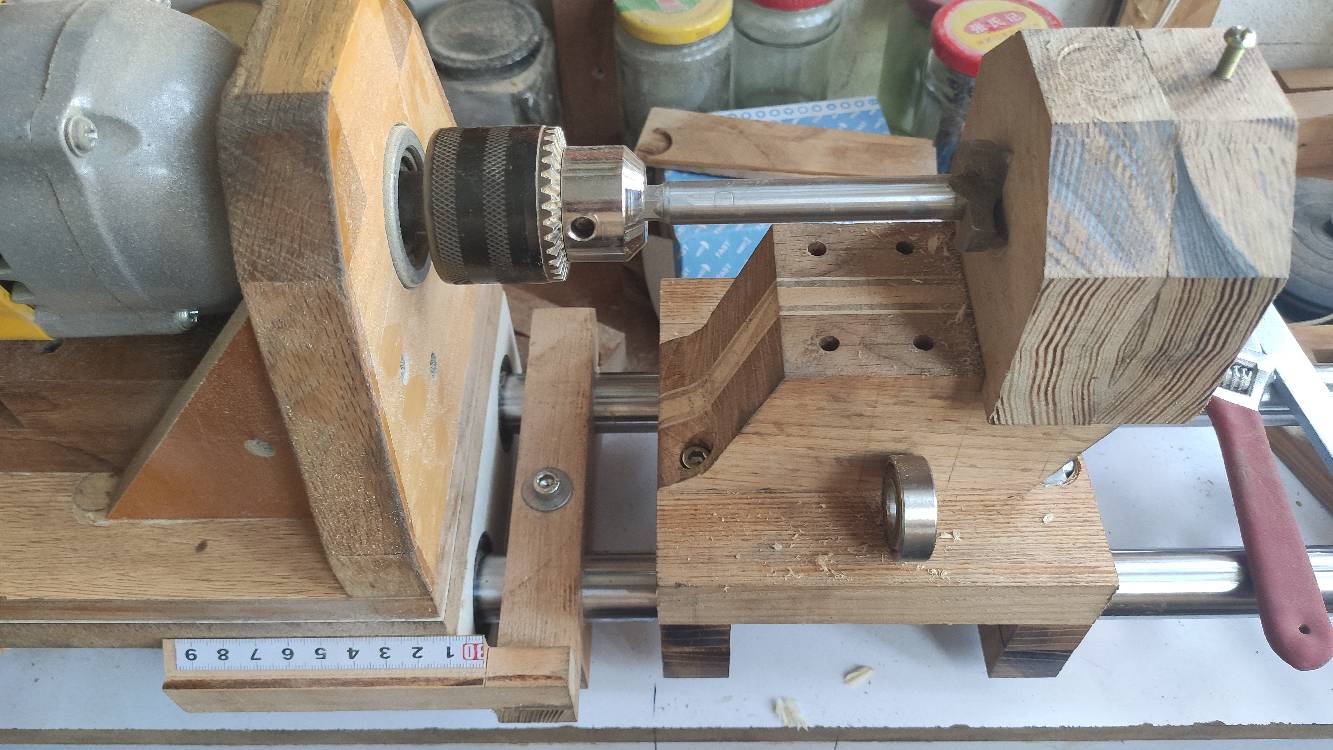

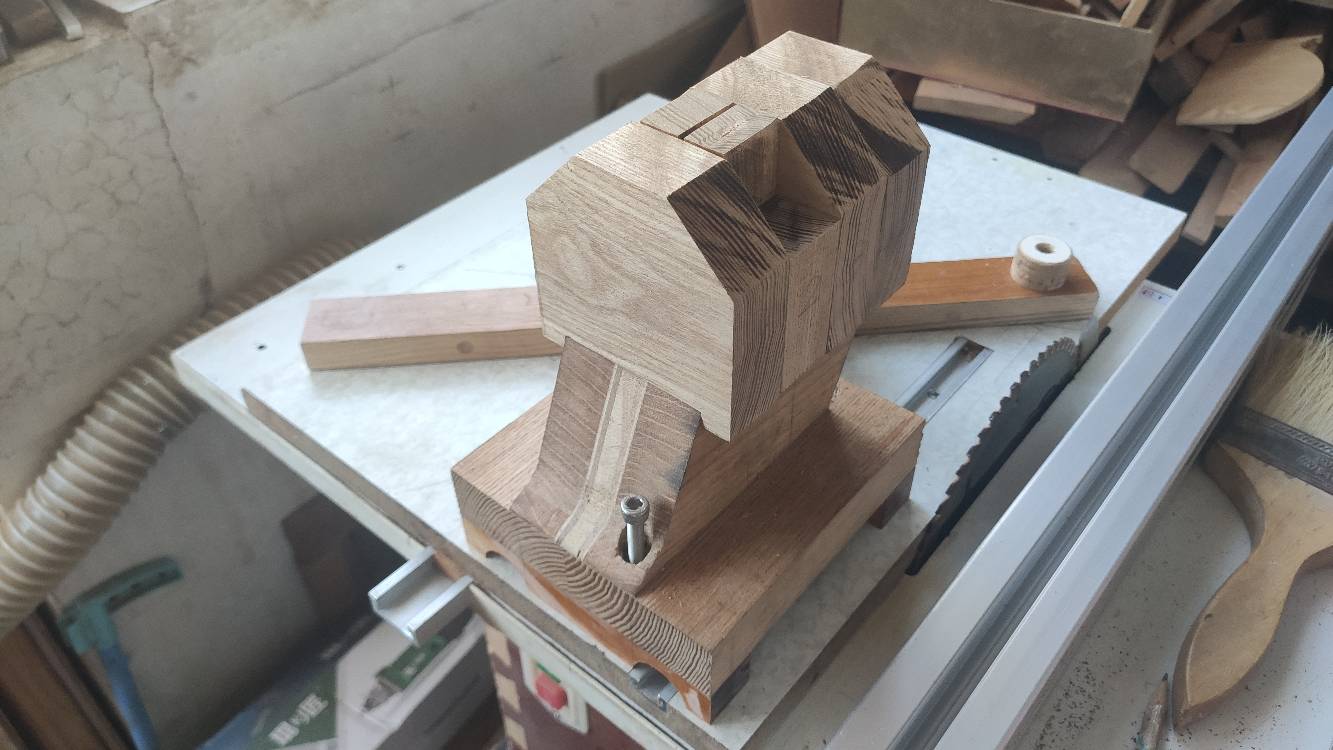

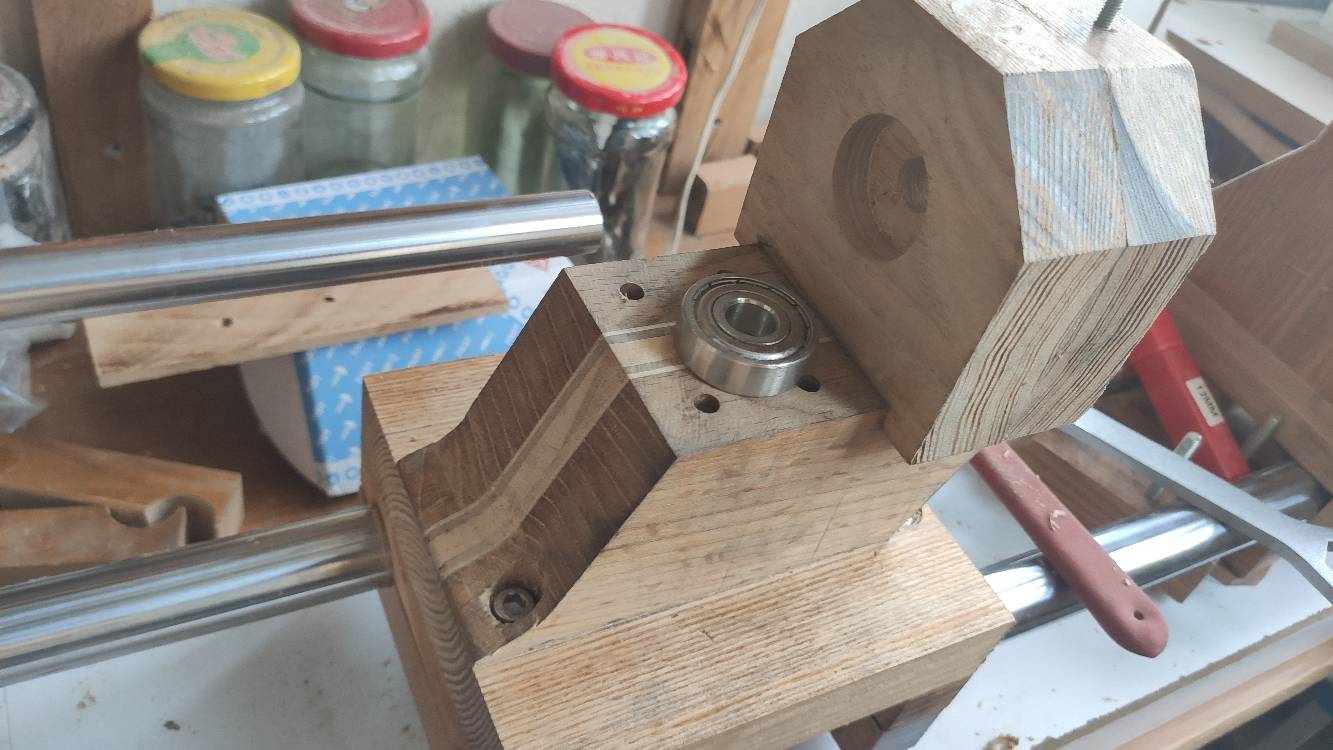

为了保证同心度,上面的四个木块必须从后向前依次安装,每安装一块都要等胶干透后固定在车床上才能打孔,然后安装下一块
% S9 P4 C) x1 Q6 o
; L# x* X9 d$ F3 a* o/ _* T; J0 d4 N3 ~' x9 u% O6 z5 j: Y0 q
3 h; \5 V# i3 \7 h
% N0 r# L+ ~$ p4 Y7 X! {& ]
( B' p3 W9 X; Z
  r+ w3 m% e/ Q' x8 F! u

, N3 S# J' n7 a! O; ^! i# L# z
8 n2 j7 H; F$ A3 ~& o  k: h
 楼主| 发表于 2022-6-27 17:02:32 来自手机 | 显示全部楼层

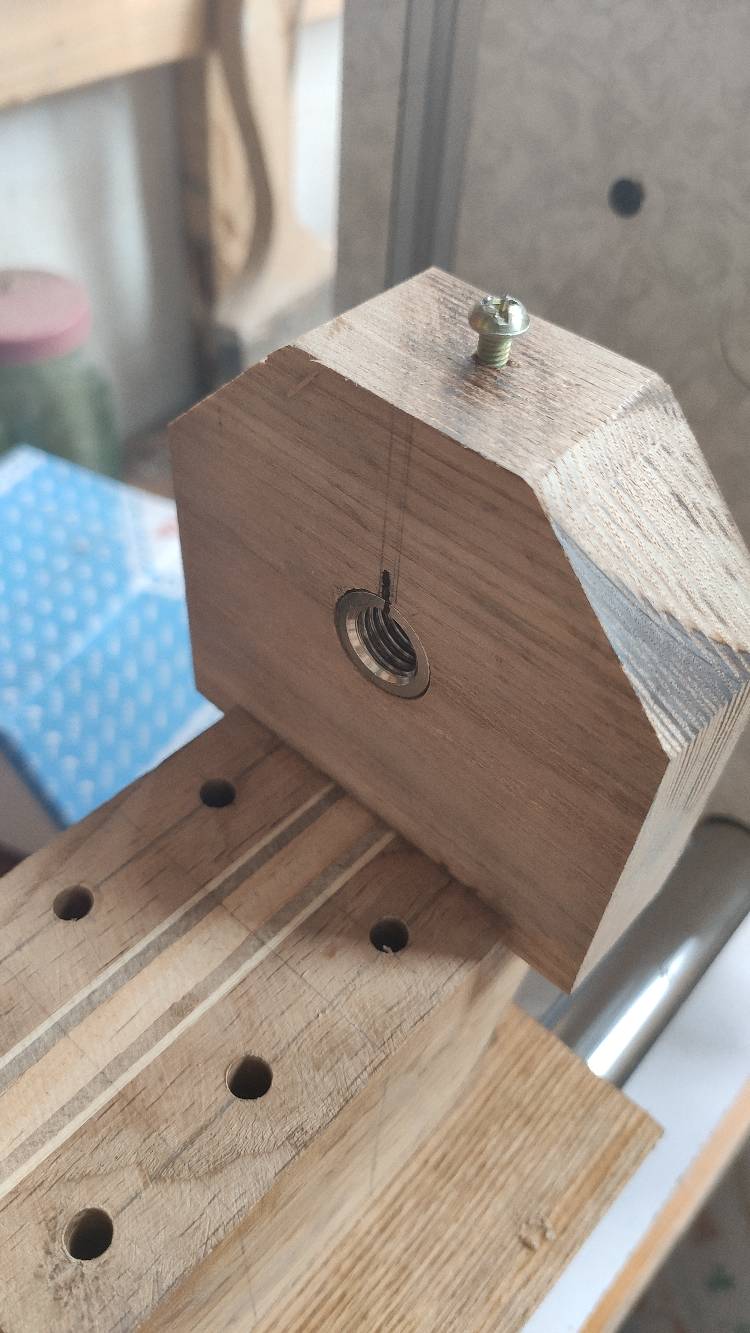

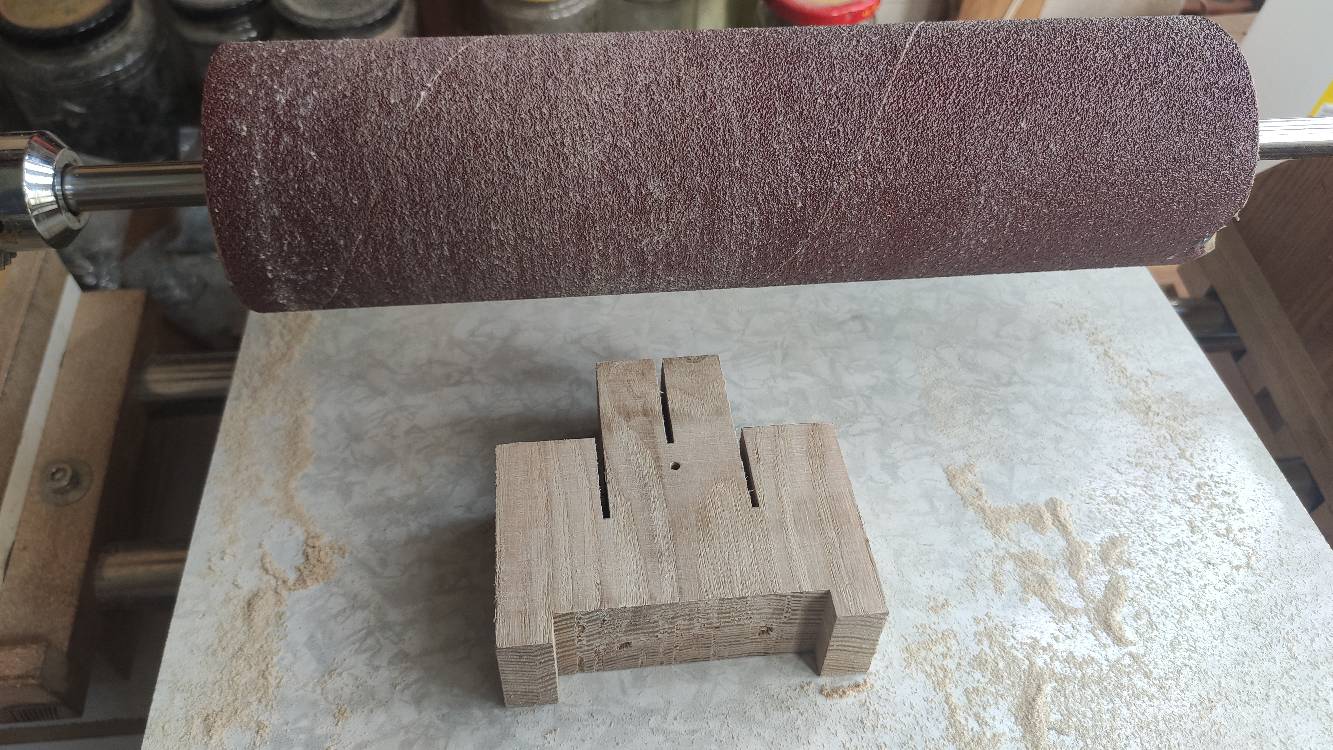

继续,这块是用来锁死尾顶轴的3 j) d0 i& e. c) n2 p
 楼主| 发表于 2022-6-28 22:31:53 来自手机 | 显示全部楼层

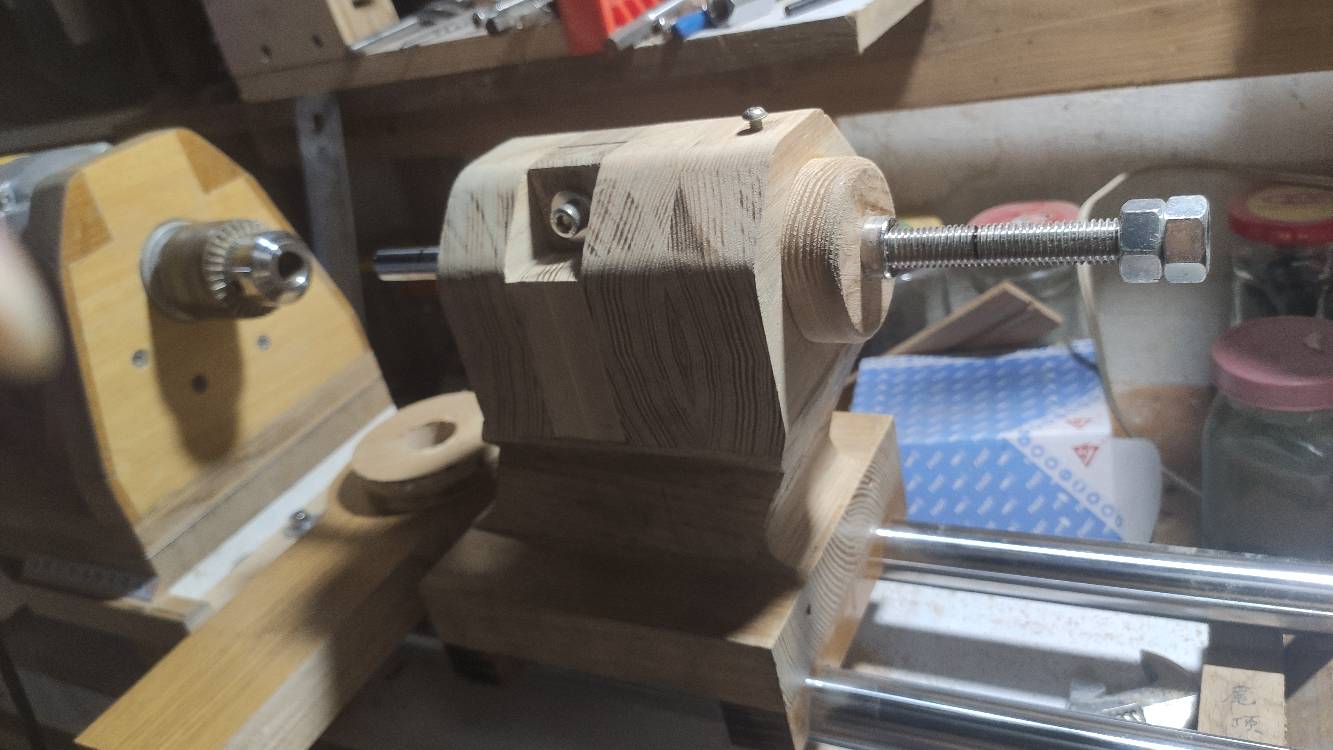

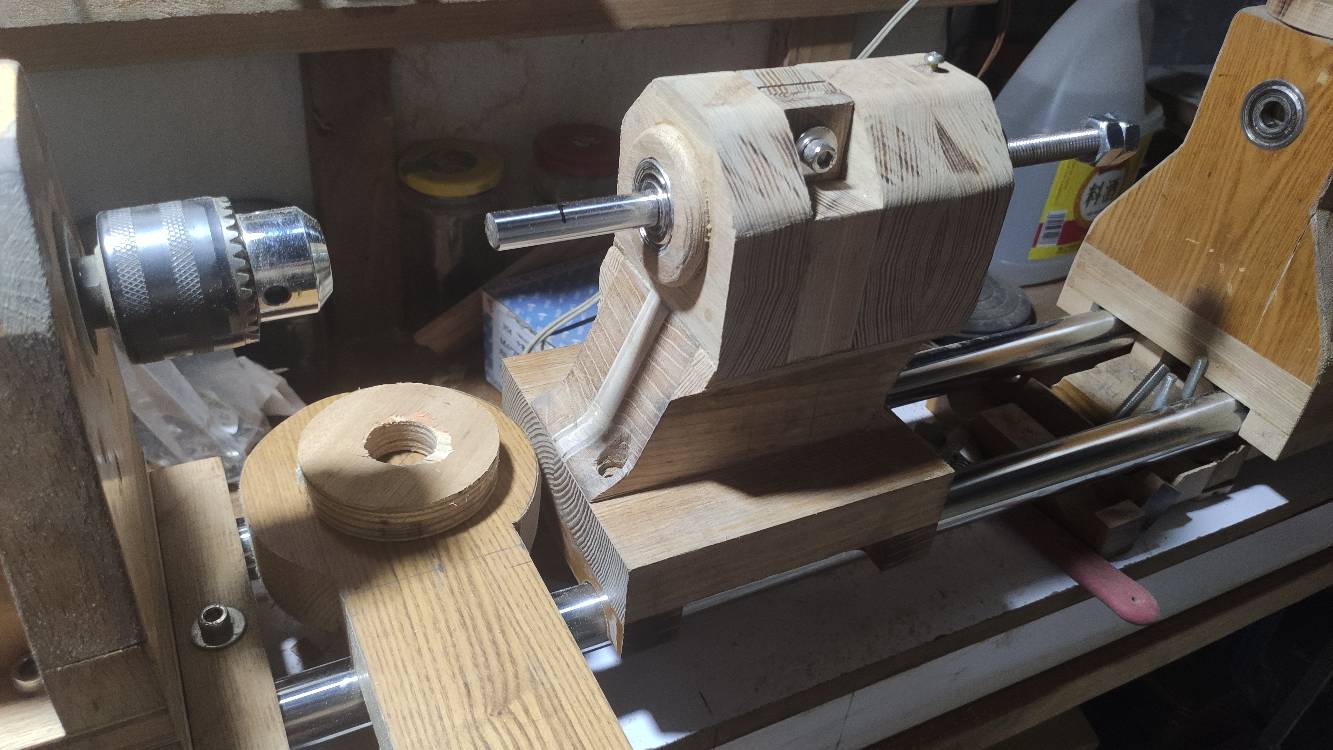

今天把尾顶座大致做完了( A9 W7 l) |" i1 V+ M/ }+ e4 e) [
( @9 M0 b2 e; u/ G
 楼主| 发表于 2022-6-29 20:44:11 来自手机 | 显示全部楼层

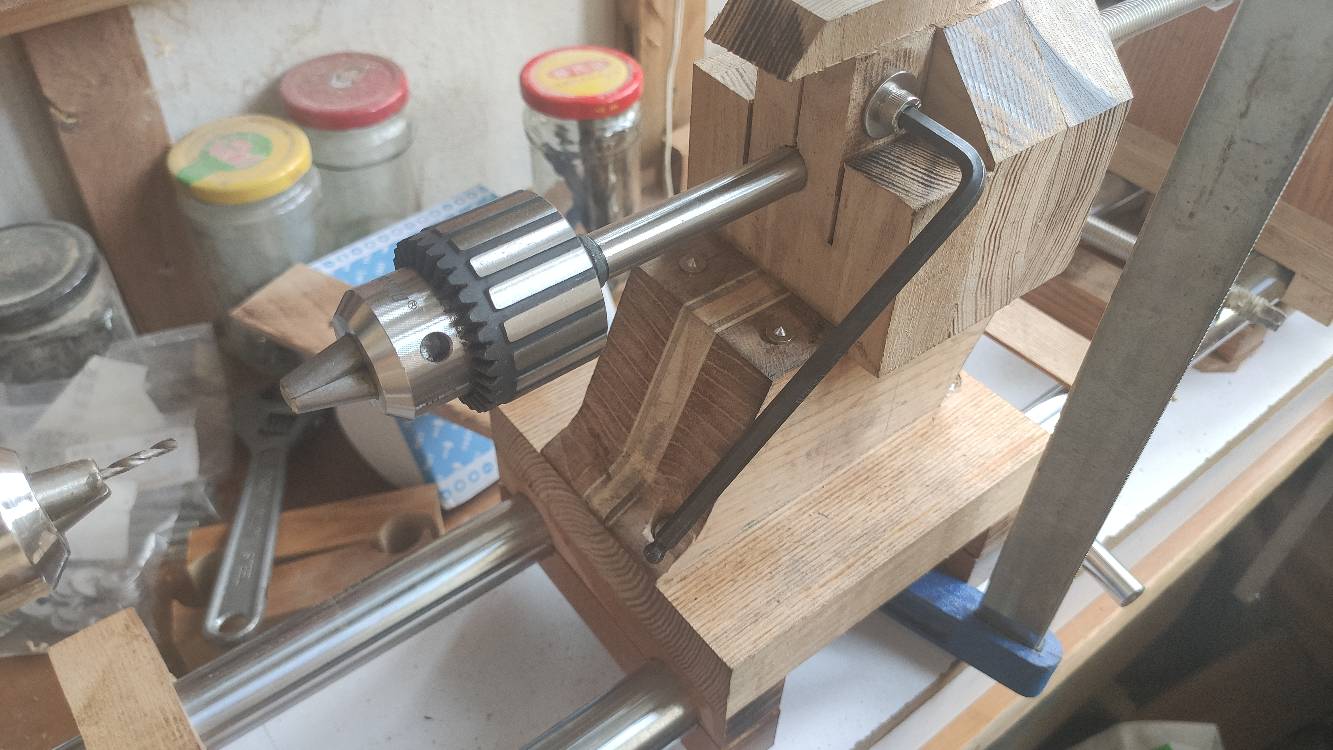

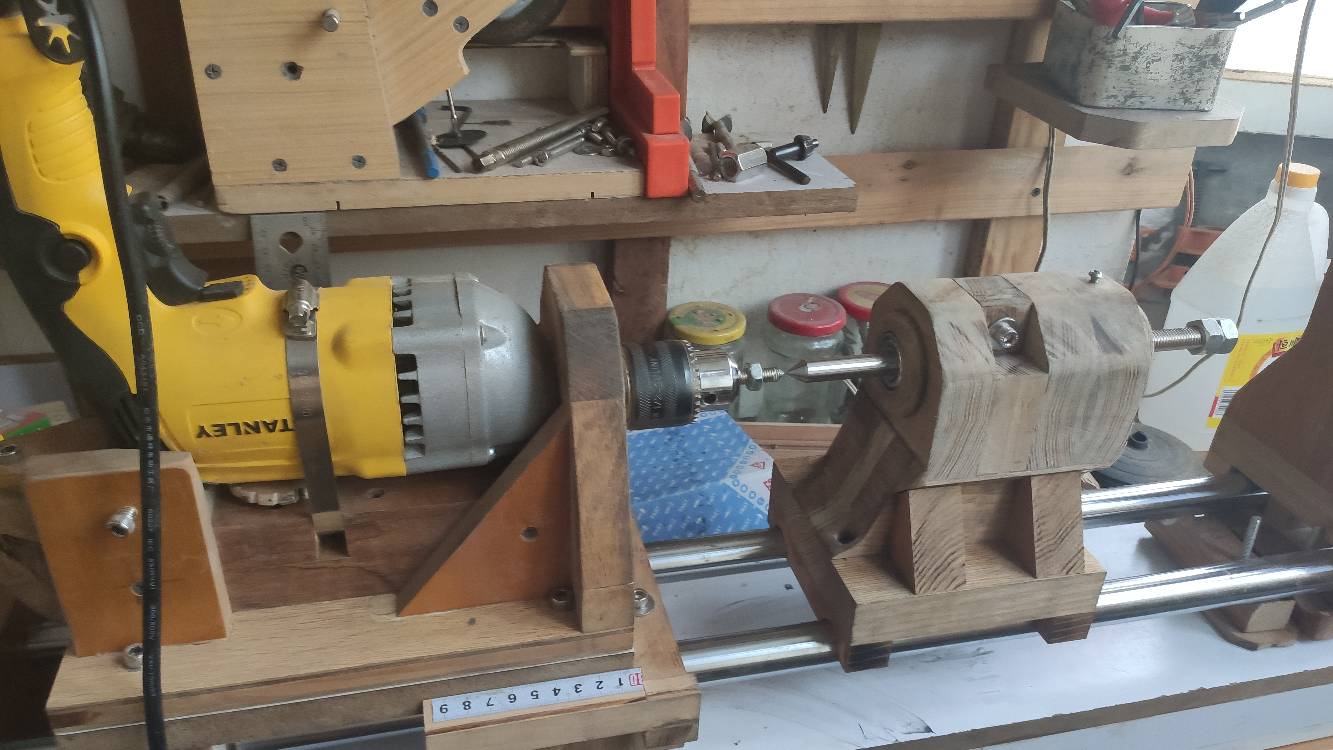

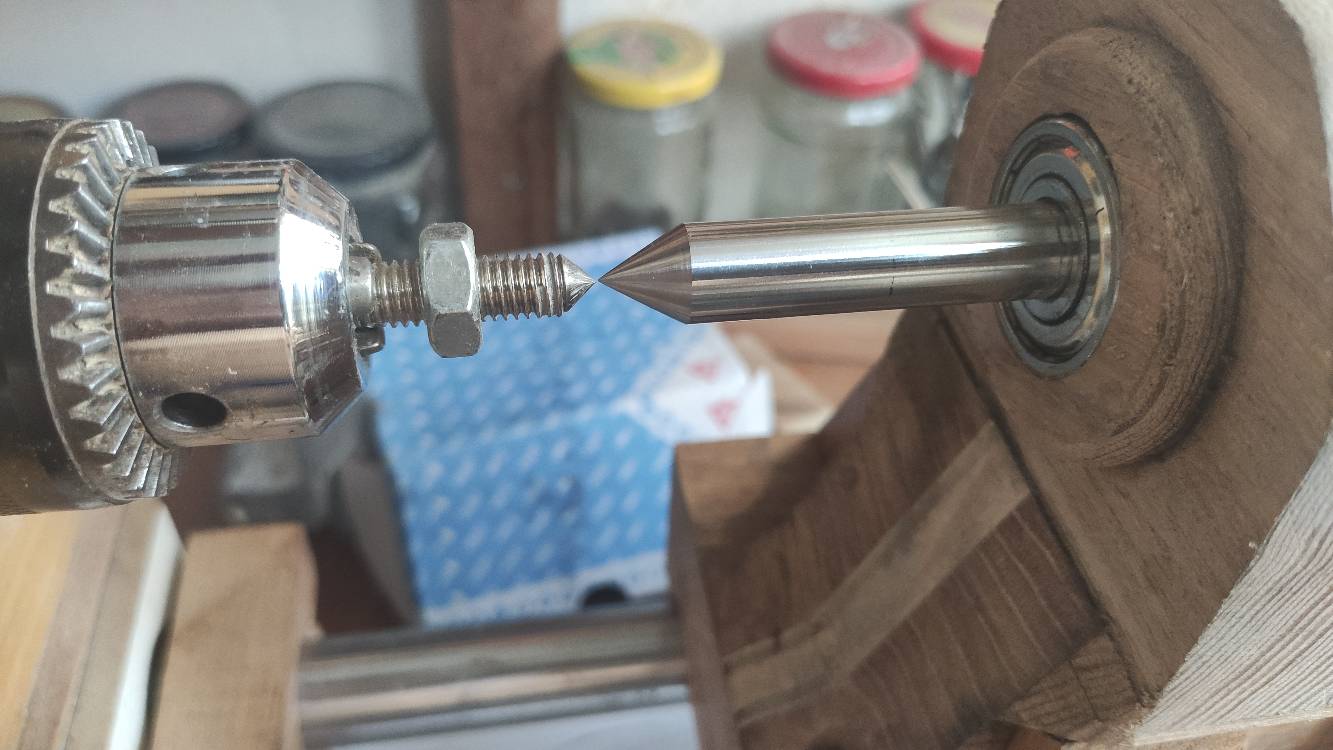

加固支撑,用光轴磨了个顶锥,两个锥尖对得挺准
# W5 ]$ d; c% u3 e! R" i+ R; Z2 s) @2 d1 R. Q) E+ T( j$ P1 I6 m' g
 楼主| 发表于 2022-6-30 19:42:05 来自手机 | 显示全部楼层

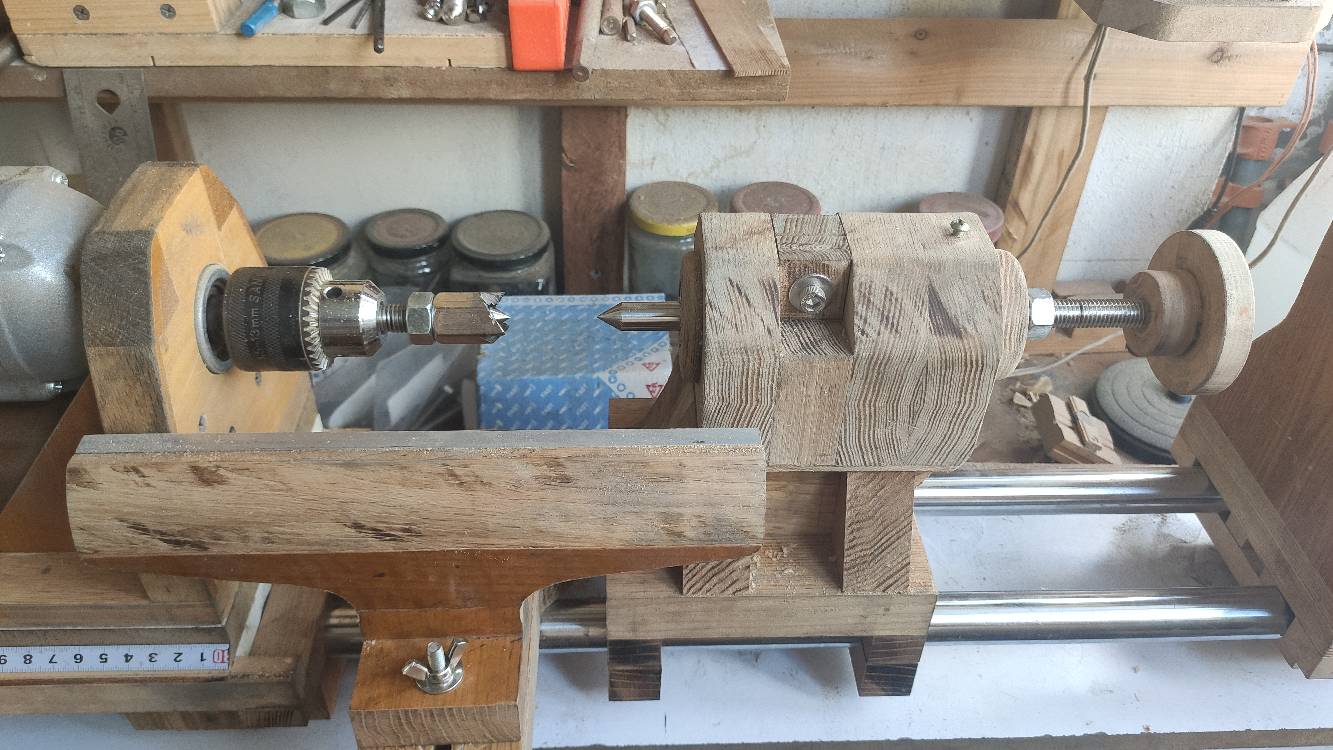

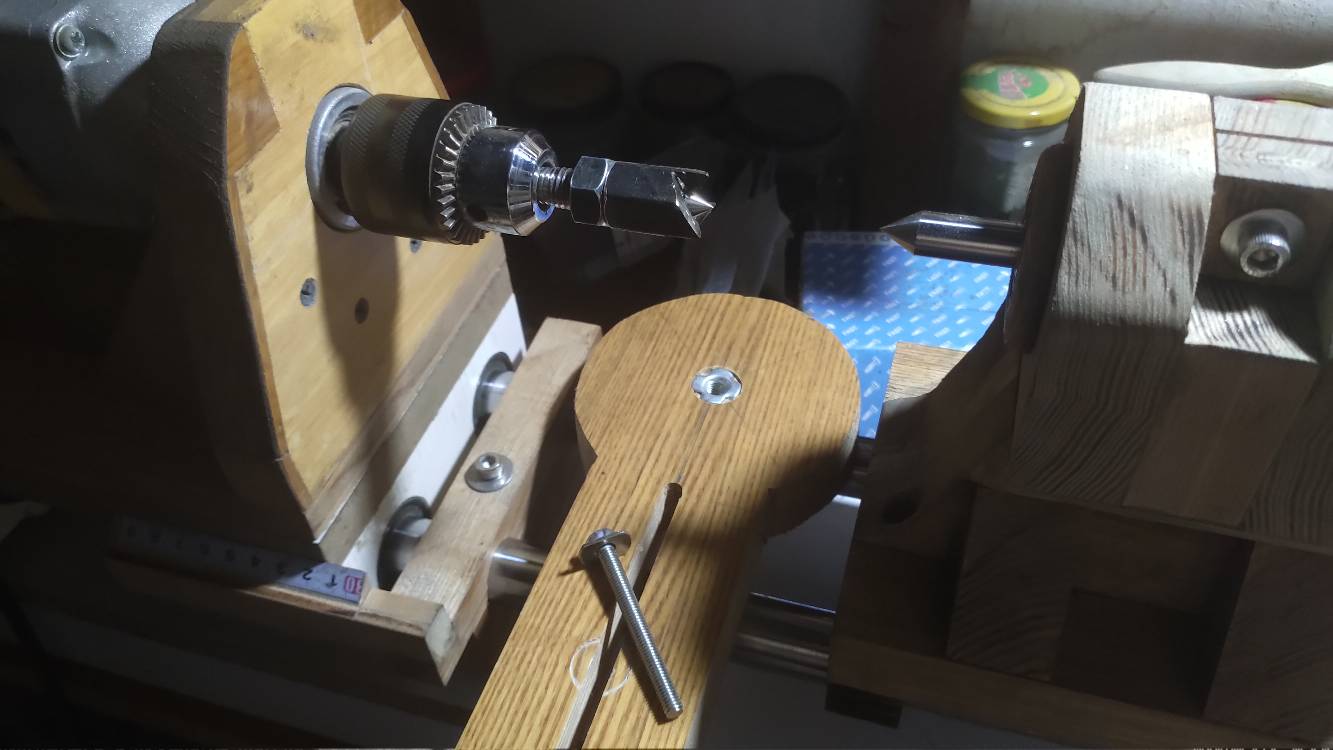

头顶和尾顶+ Y& F7 [. H9 q: Y
 楼主| 发表于 2022-7-2 20:35:01 来自手机 | 显示全部楼层

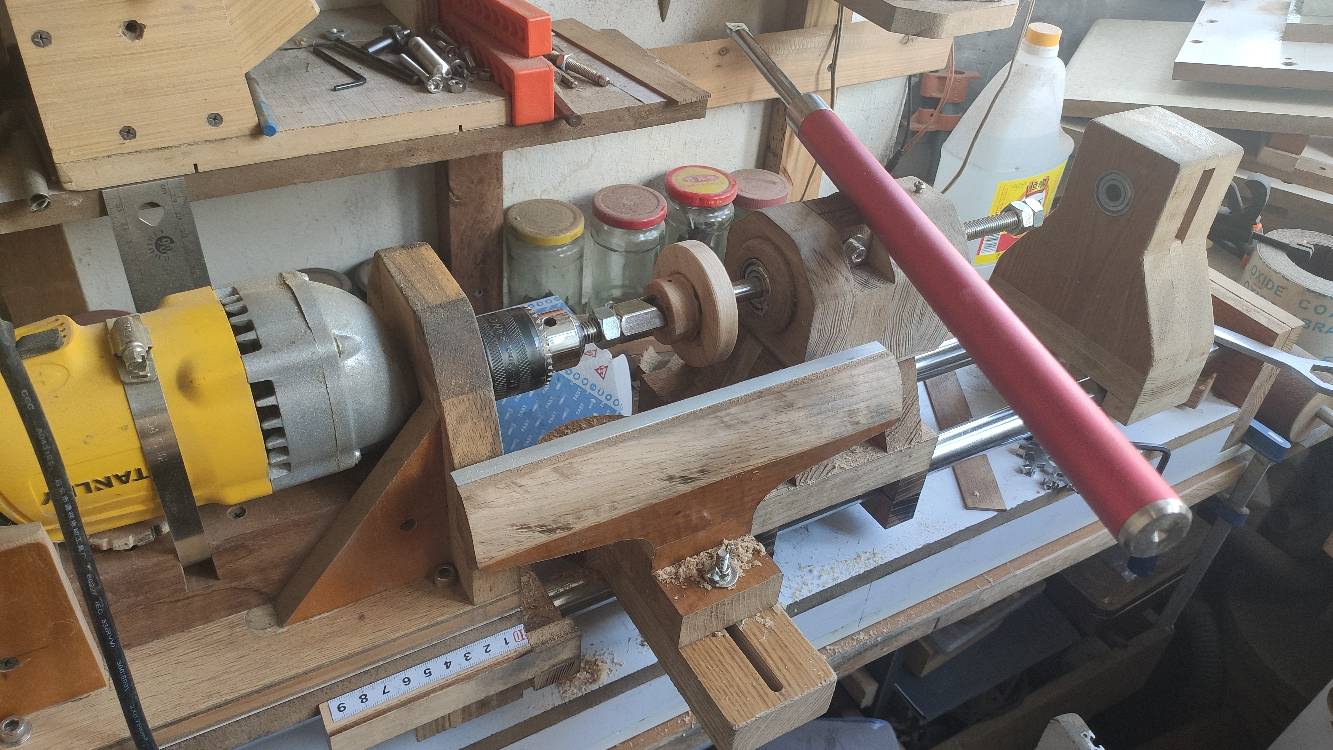

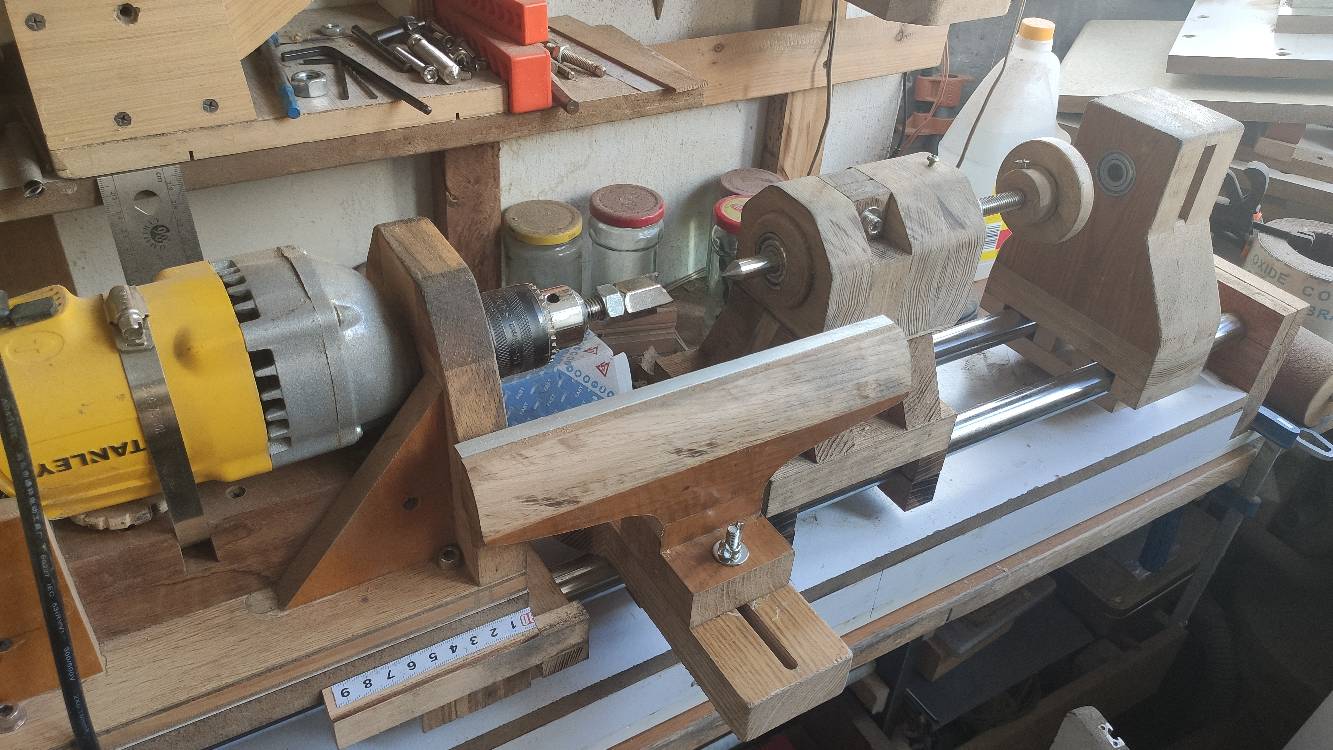

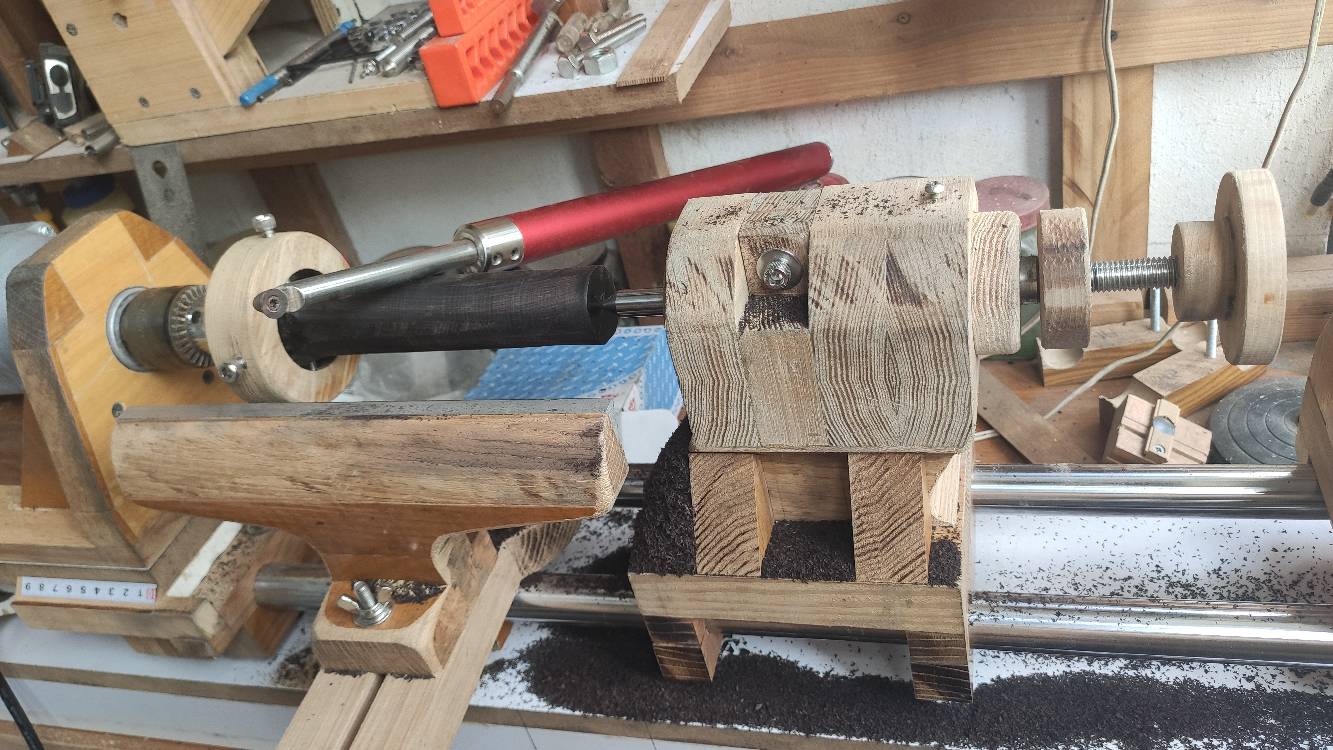

车刀架完成,立即用车床车了尾顶手轮,至此车床功能基本实现
' M  t+ D4 D! V4 o: P
& B7 P8 q: d3 w, n  b' z2 X
5 }, R$ _3 L" t6 a
发表于 2022-7-3 13:25:56 来自手机 | 显示全部楼层
好家伙,能干
 楼主| 发表于 2022-7-3 14:46:51 来自手机 | 显示全部楼层
自制四爪卡盘,找了块黑檀练练手7 C' \- k& y! @, z- t1 v; N; ], M
 楼主| 发表于 2022-7-3 14:49:44 来自手机 | 显示全部楼层
正见工巧 发表于 2022-07-03 13:25* A+ n3 D: _9 _
好家伙,能干

& Z+ d; j5 N9 E+ a: O' a- B谢谢鼓励
