手电钻变身为台钻、磨床、车床一体机

木明奇妙 · 发表于 2022-5-14 02:38:26

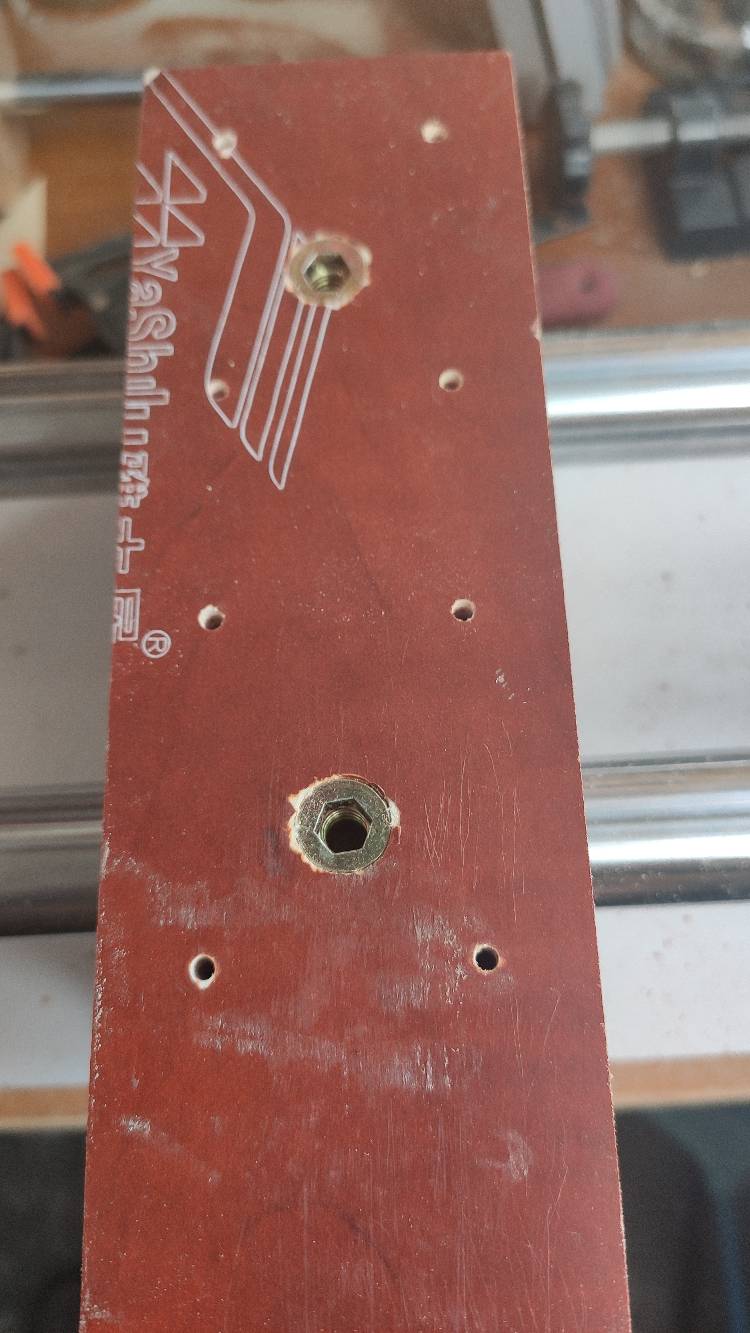

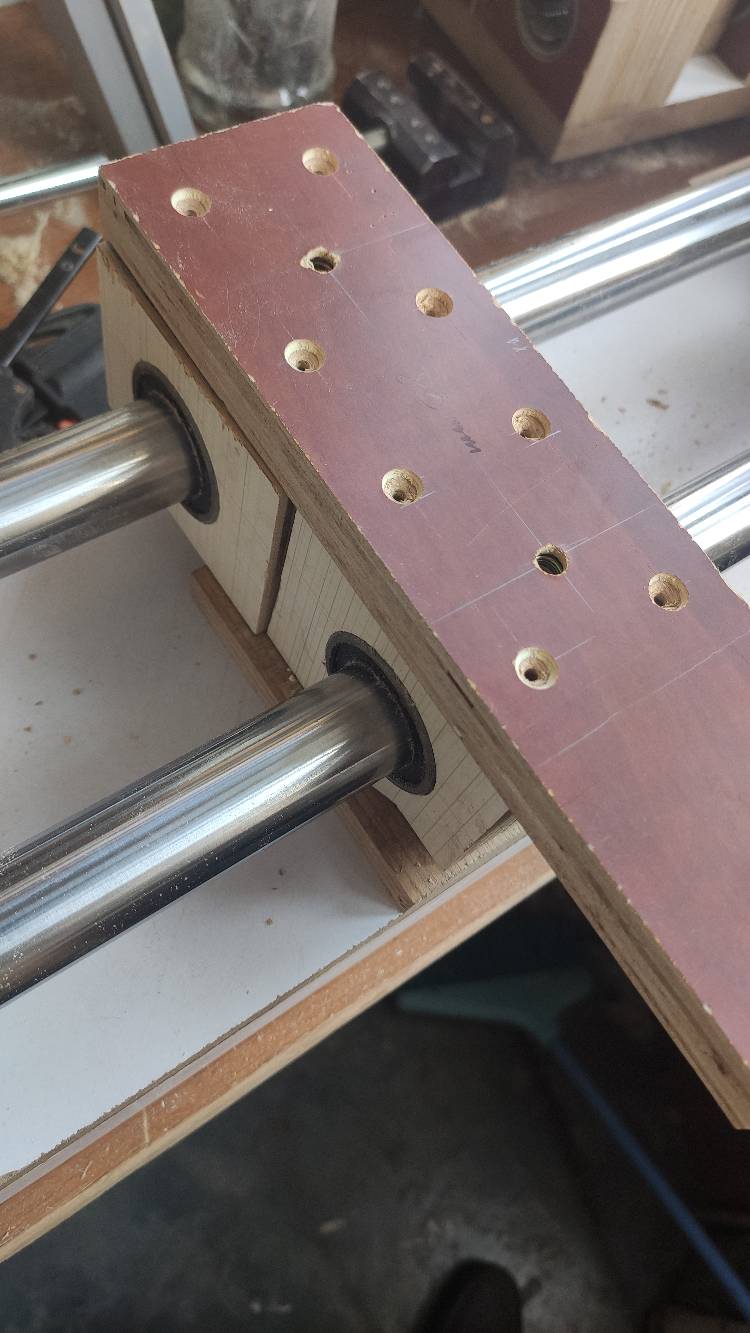

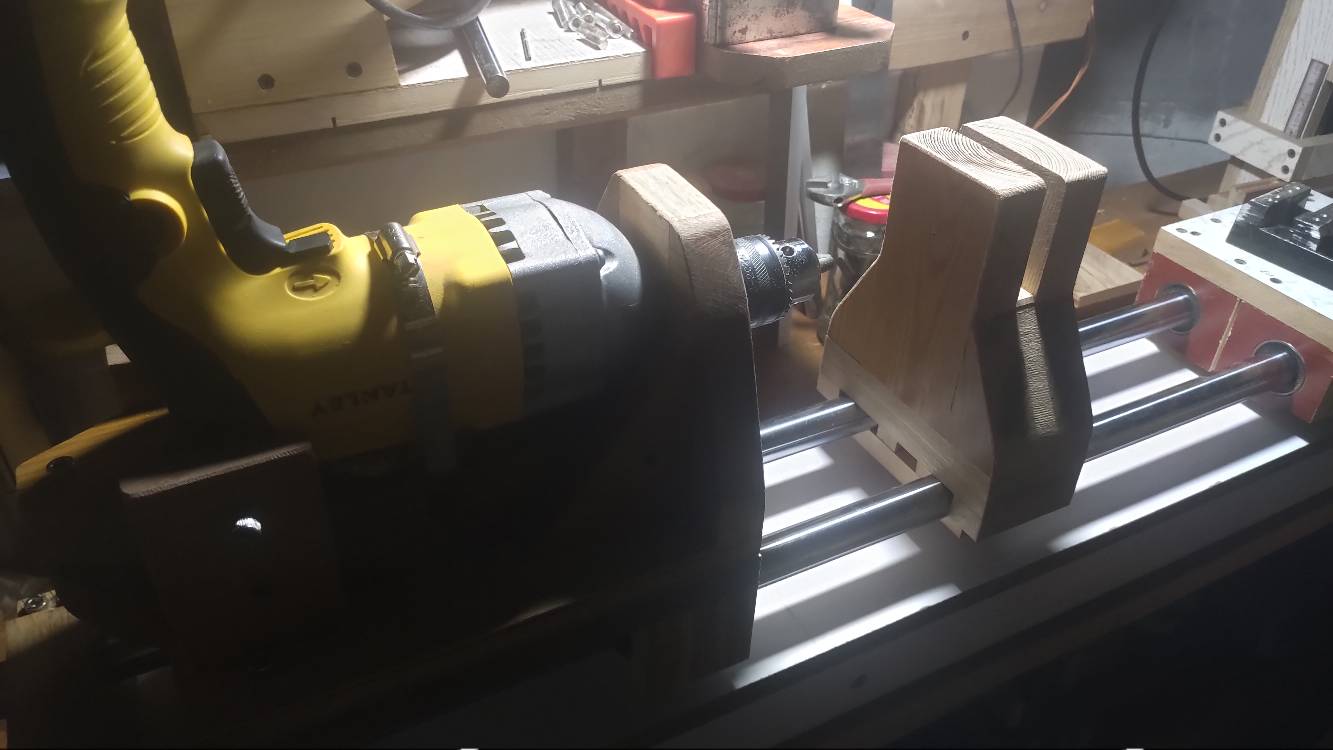

去年就想做这么一件多功能工具，但限于工具材料等诸多限制，一直只是存于脑海，期间也做了一些准备，今年三月突遇疫情一直封控在家，于是开干，先做滑台：两根直径25mm、1米长的光轴平行固定在架子上，并保证两根光轴在同一平面，自制滑块平面铣到与光轴平行

木明奇妙 · 发表于 2022-5-14 02:44:27

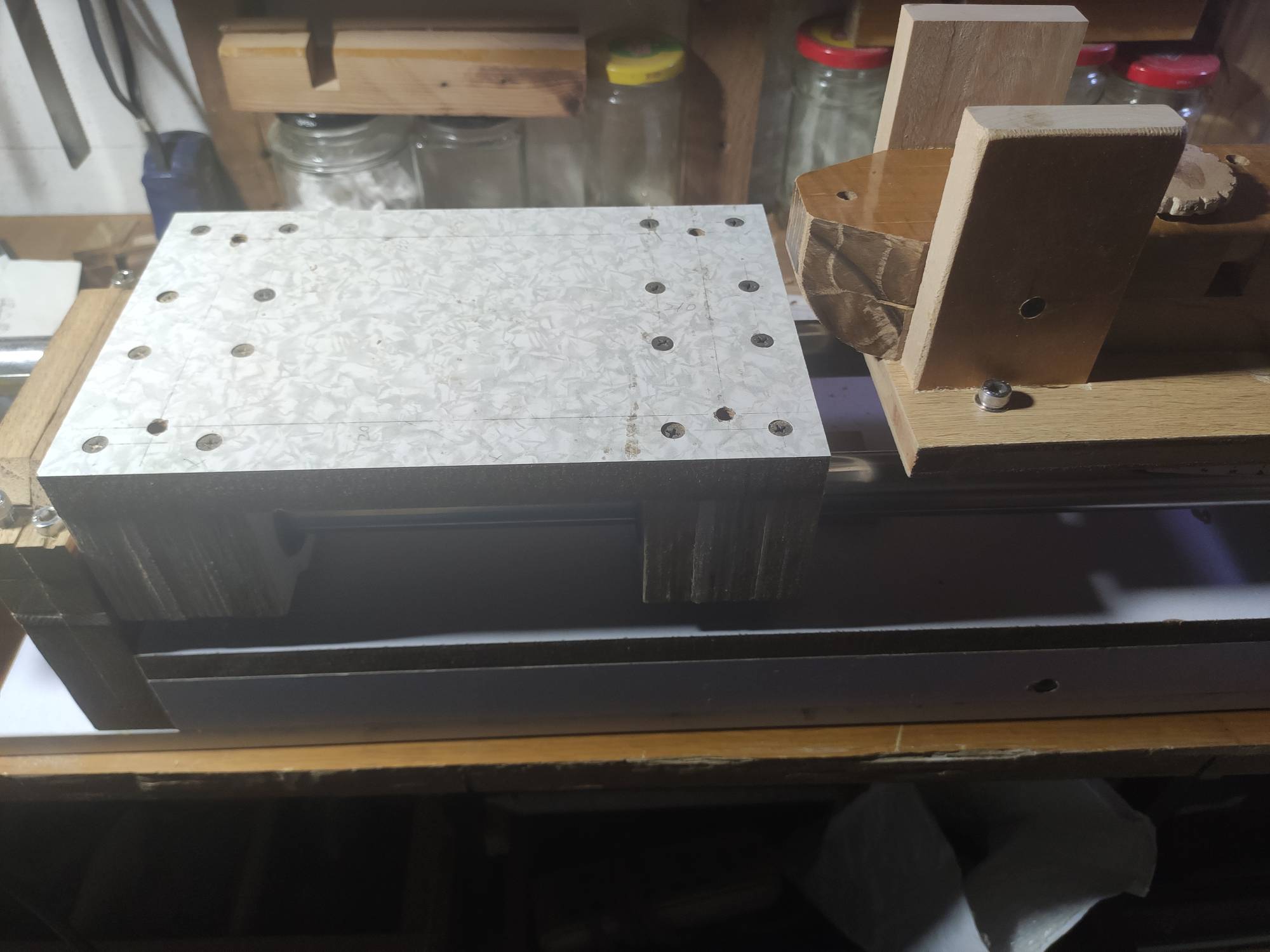

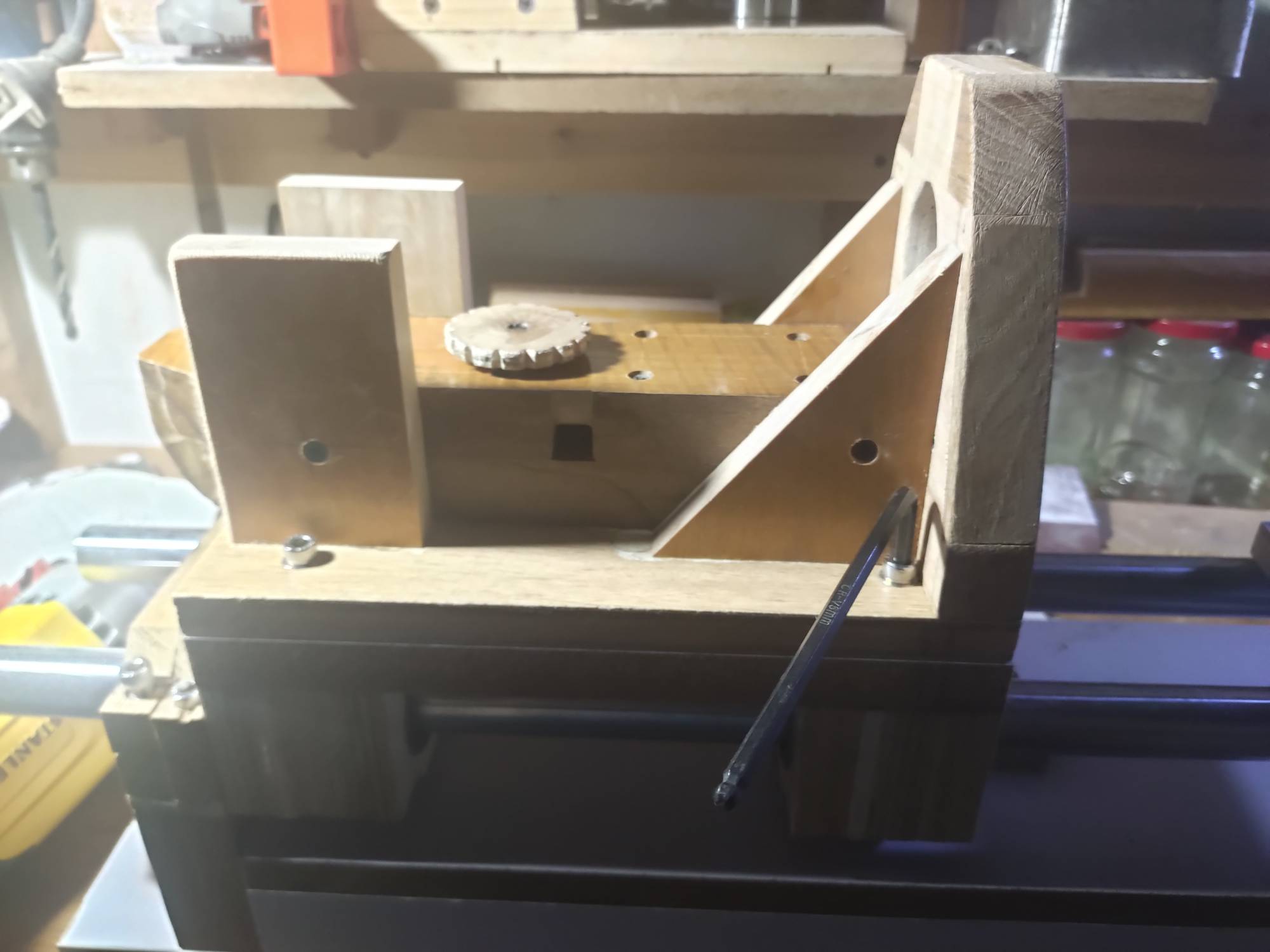

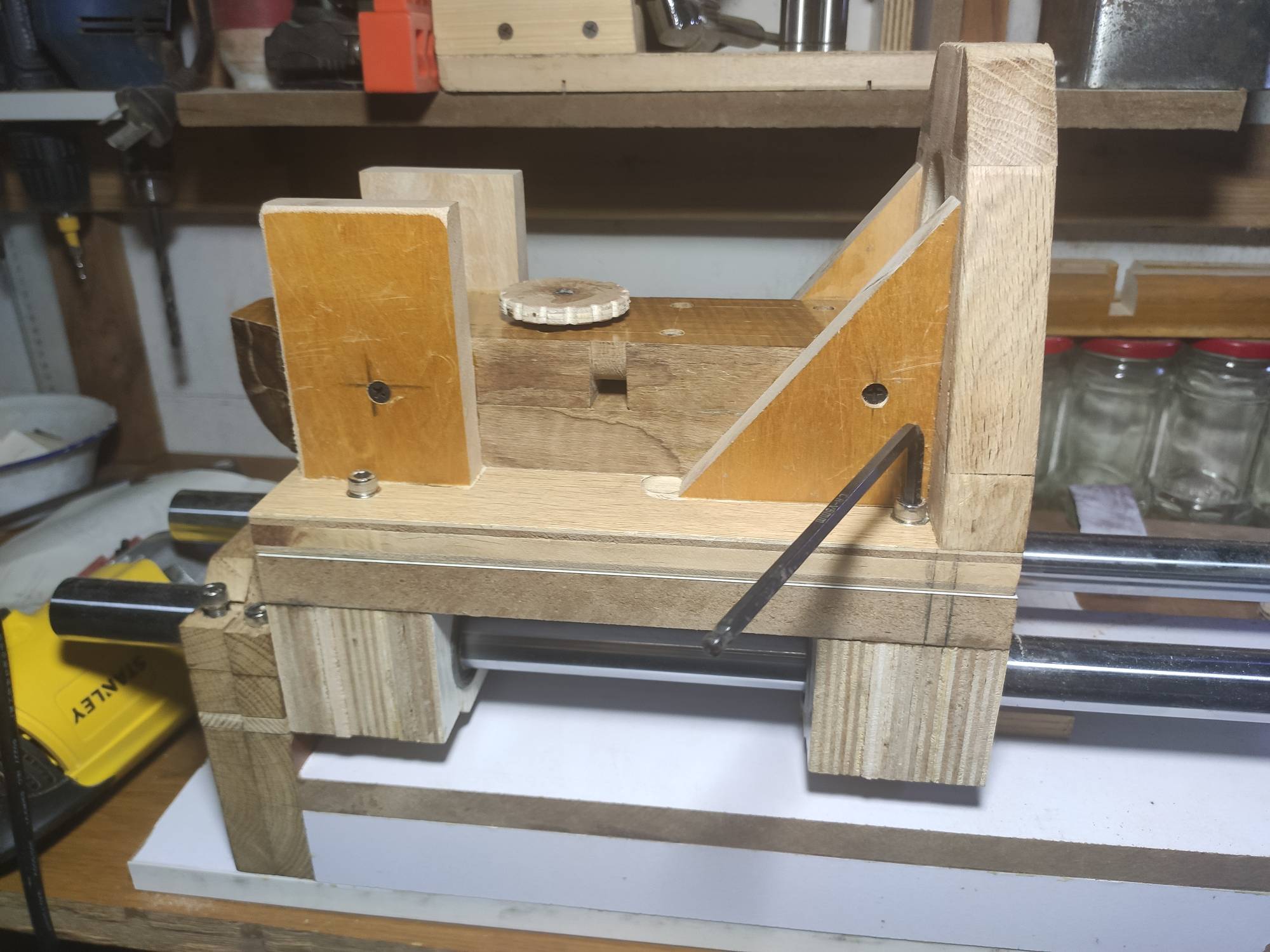

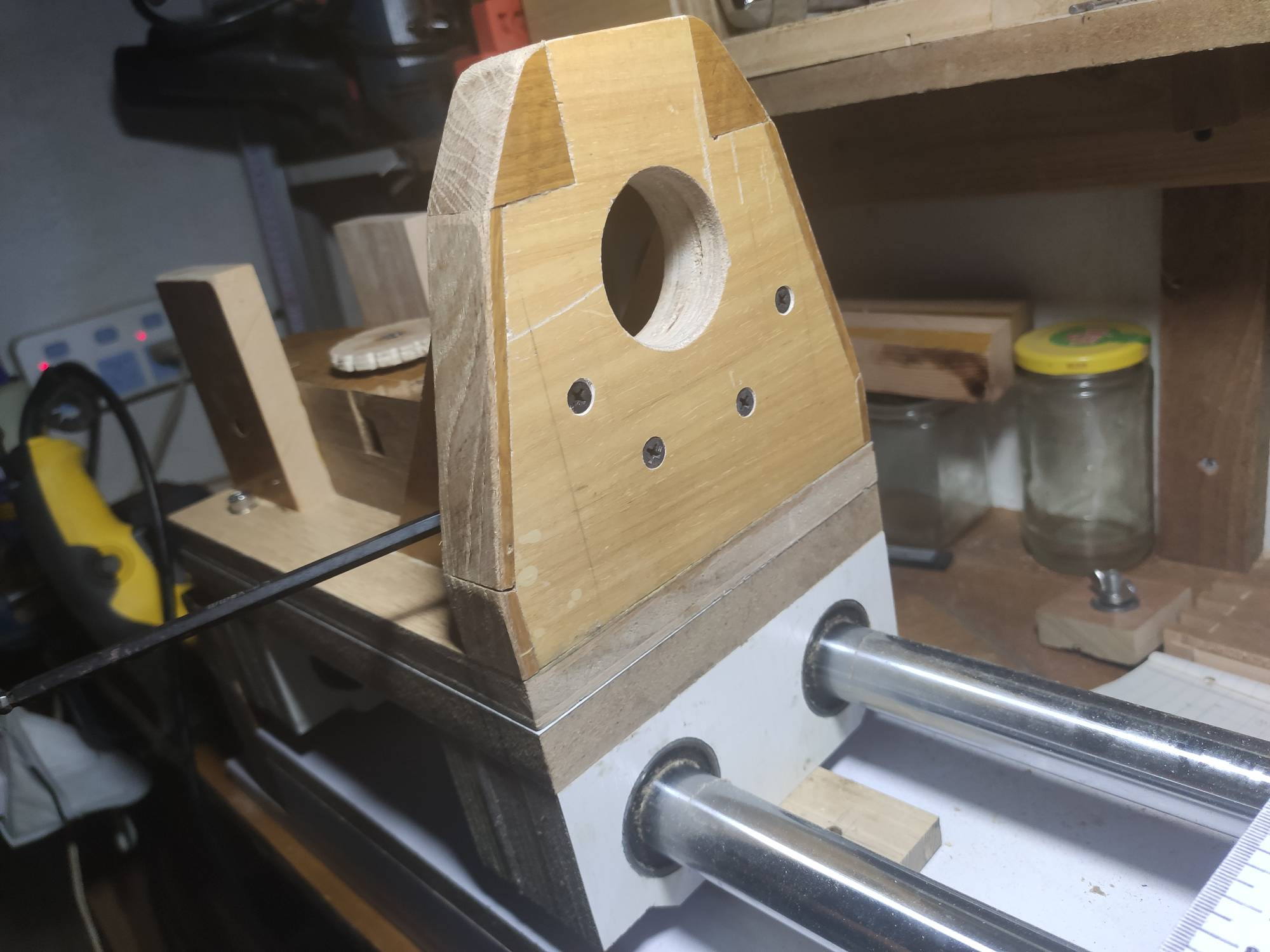

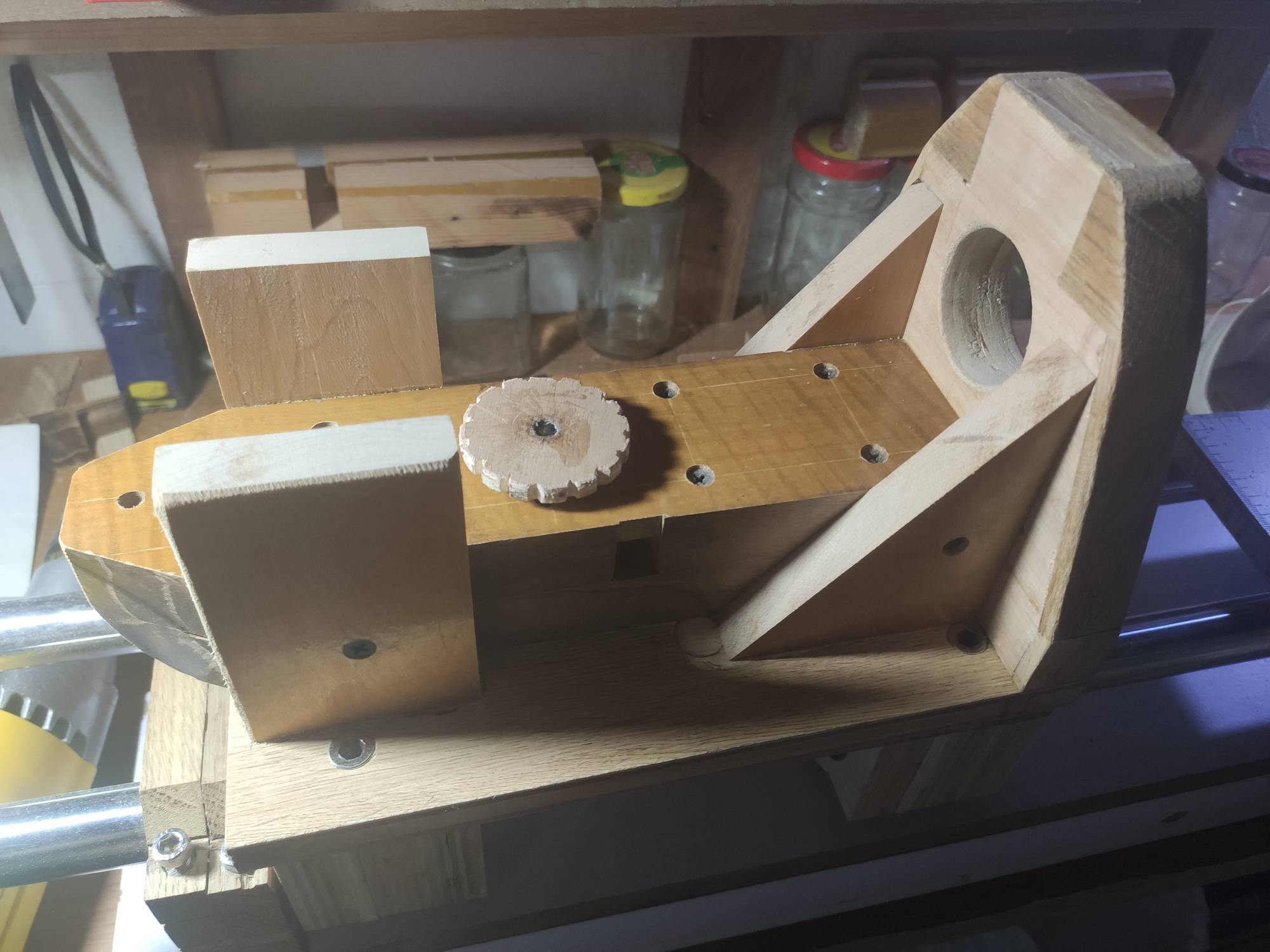

接下来在滑块上做钻机固定平台

木明奇妙 · 发表于 2022-5-14 02:48:15

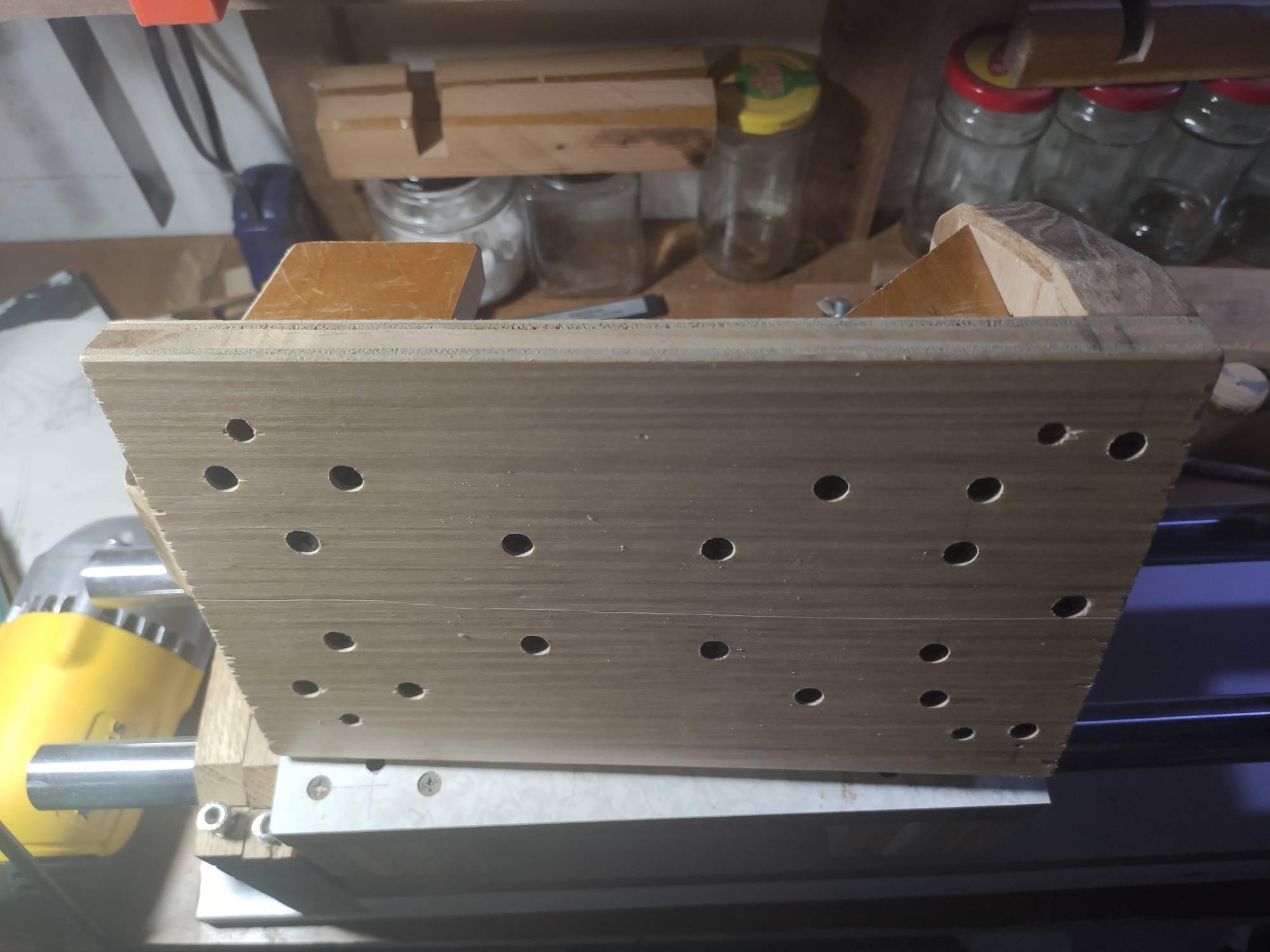

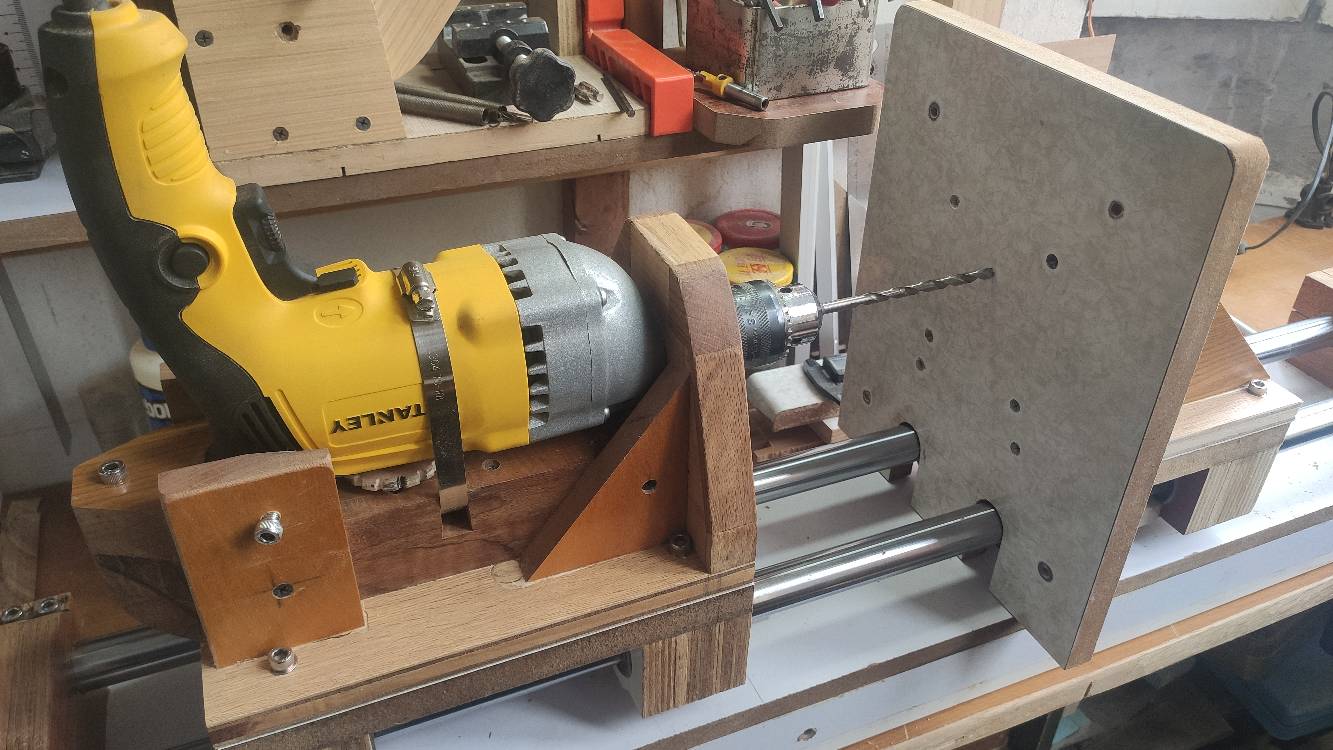

在做个钻台，台钻的功能就基本上完成了

抚风牧雨 · 发表于 2022-5-14 06:37:23

动手能力强啊！不错

，祝玩儿木快乐！

木明奇妙 · 发表于 2022-5-14 13:03:01

抚风牧雨发表于 2022-05-14 06:37
动手能力强啊！不错，祝玩儿木快乐！

谢谢鼓励

木明奇妙 · 发表于 2022-5-14 13:09:12

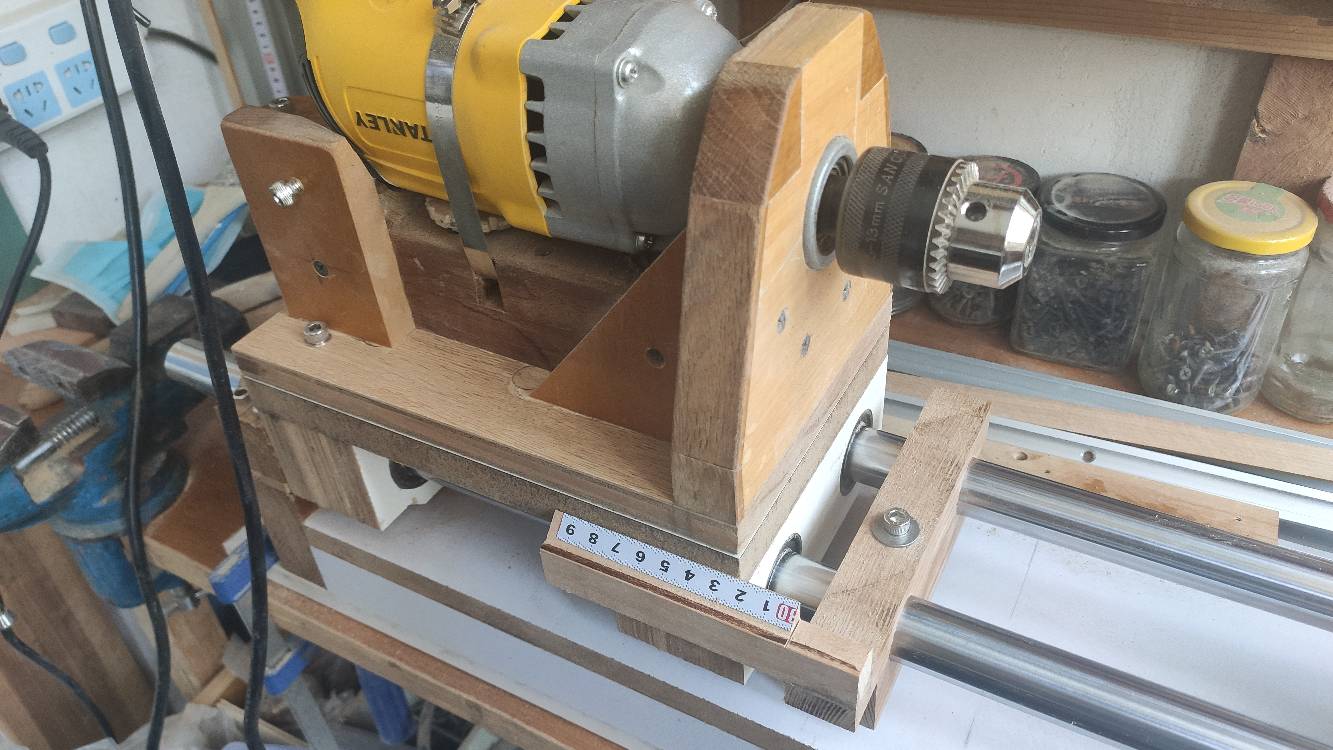

加一个钻头深度标尺

木明奇妙 · 发表于 2022-5-14 18:26:49

磨的功能主要做两个，一个是大的磨轮，另一个是长的磨棍，先做一个带轴承的架子

木明奇妙 · 发表于 2022-5-14 18:39:08

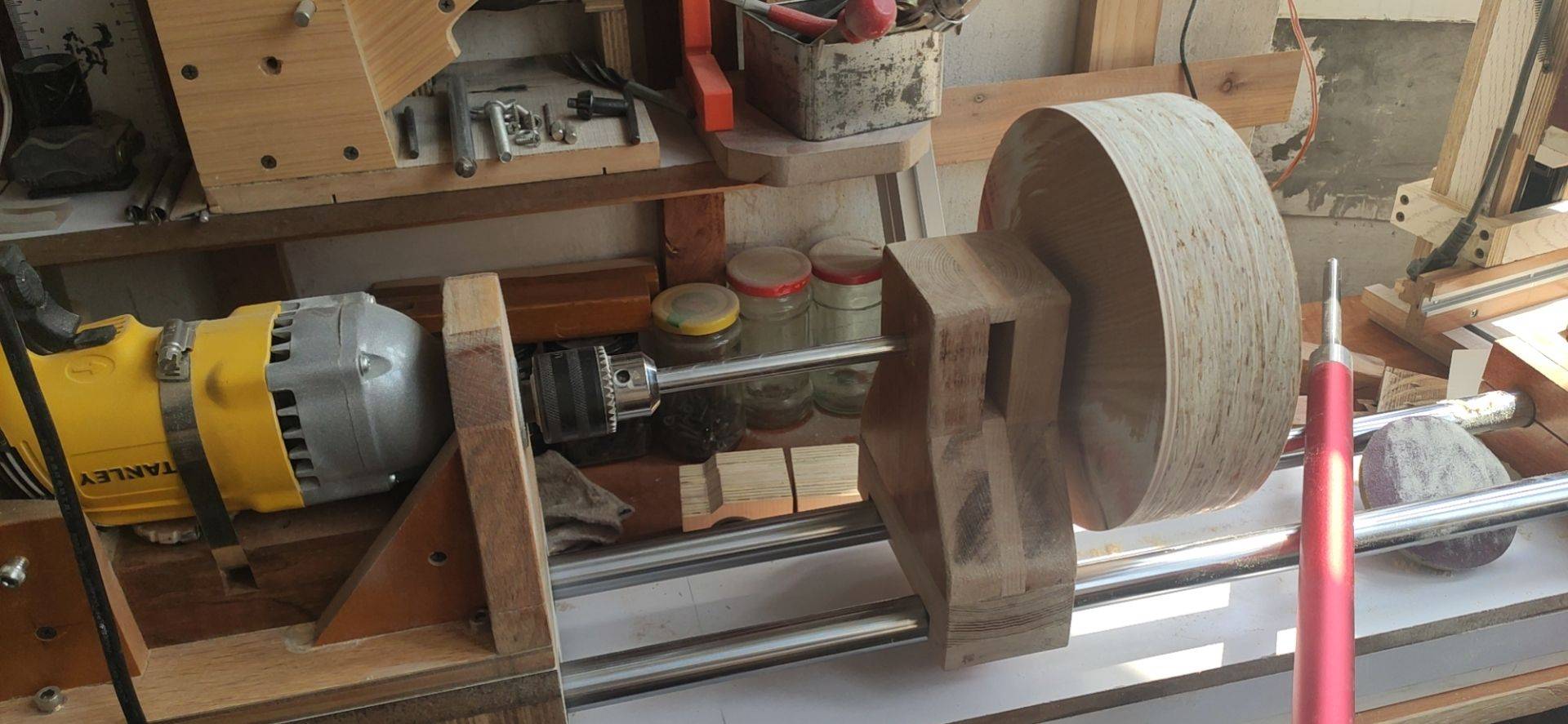

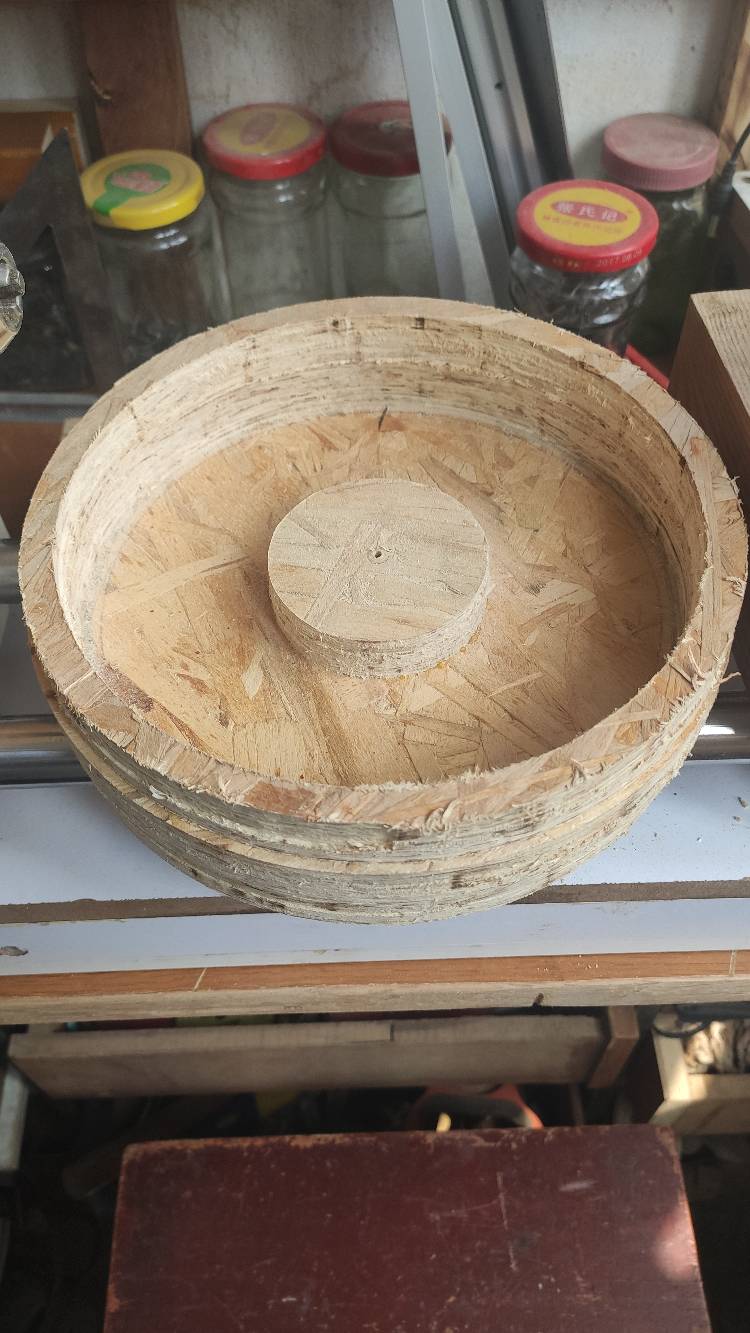

用修边机铣出来的圆盘，考虑到实心的磨轮太重，启停时惯性太大，所以准备做成空心的，轴用12mm的光轴，光轴打毛后与磨轮之间用铸工胶粘接

木明奇妙 · 发表于 2022-5-14 18:43:01

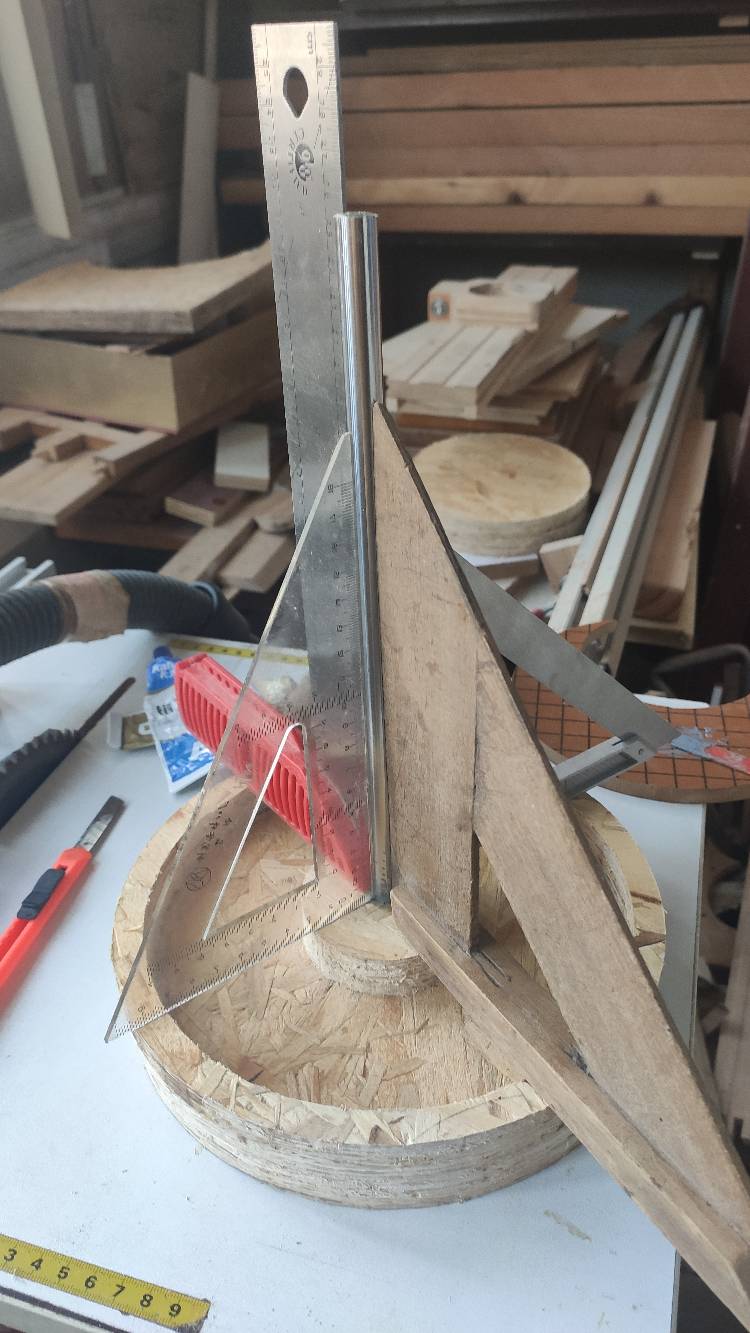

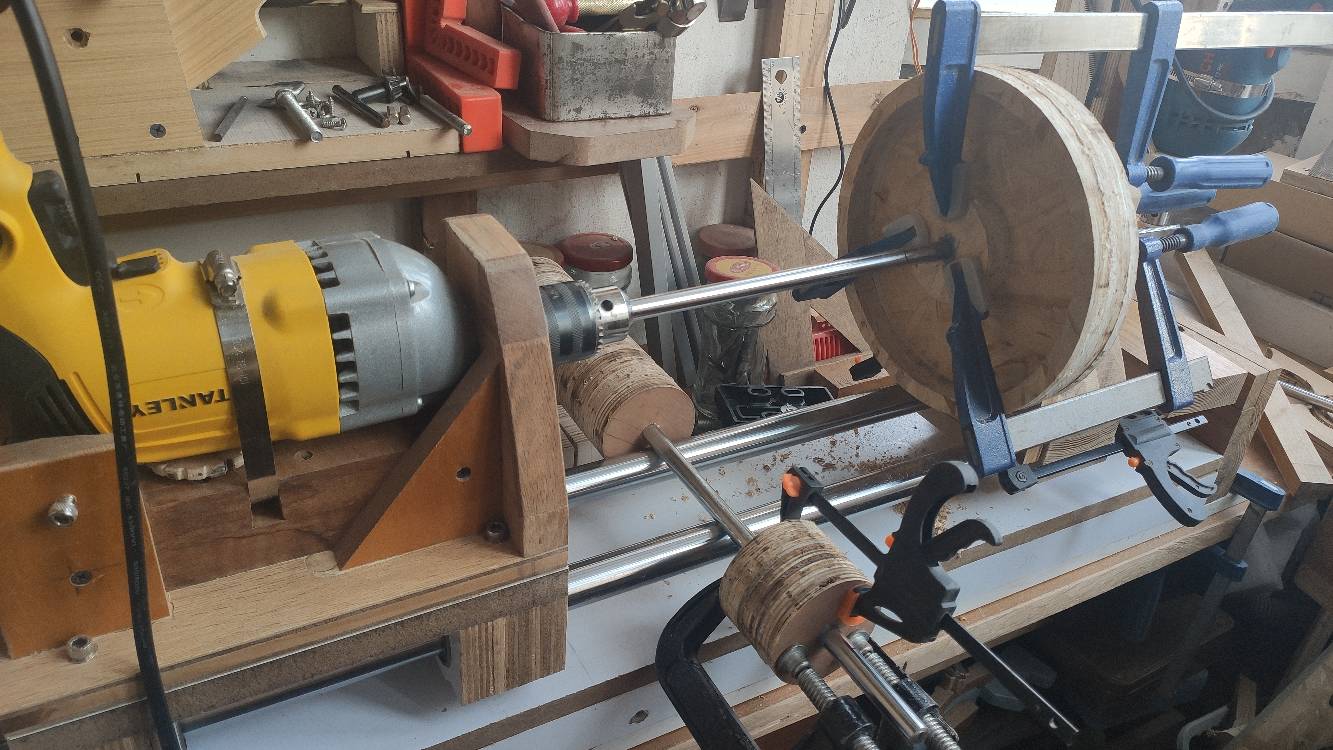

垂直要绝对保证，些微偏差等夹上钻机用车刀修整

木明奇妙 · 发表于 2022-5-14 18:55:33

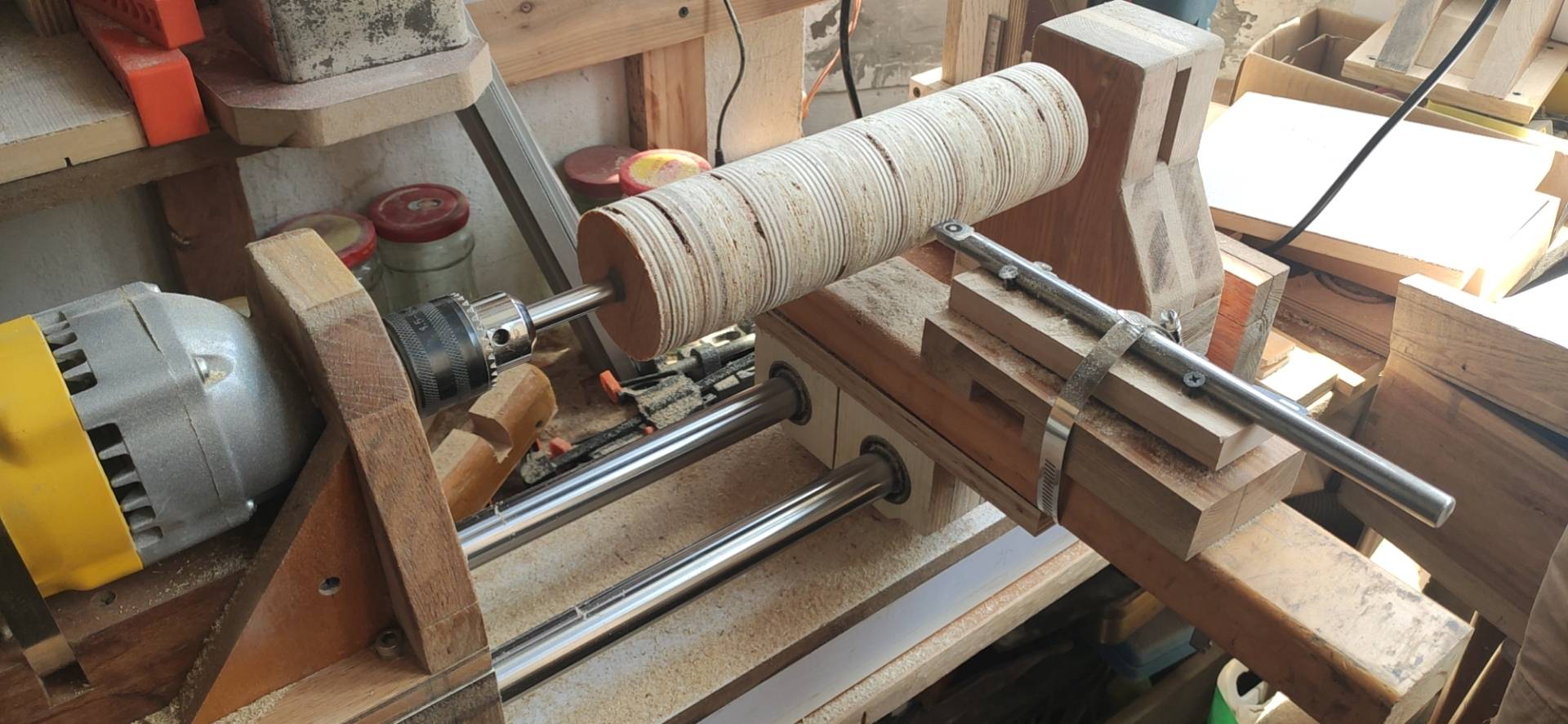

磨棍也是用修边机铣出直径约70mm的圆木片，将12mm的光轴打毛，用铸工胶粘结，木片之间用太棒胶粘结，完成后放置一天干透，夹到钻机上车圆，专门做了个临时的滑动车刀架，用来保证车好的磨棍同径

红土地1 · 发表于 2022-5-14 19:23:42

洗洗睡，好用才怪，别折腾了

官方客服 · 发表于 2022-5-14 22:16:38

楼主加油，期待成品

木明奇妙 · 发表于 2022-5-15 01:29:23

官方客服发表于 2022-05-14 22:16
楼主加油，期待成品

谢谢鼓励

木明奇妙 · 发表于 2022-5-15 01:30:45

红土地1 发表于 2022-05-14 19:23
洗洗睡，好用才怪，别折腾了

没事，你说你的，我做我的

木明奇妙 · 发表于 2022-5-15 02:00:07

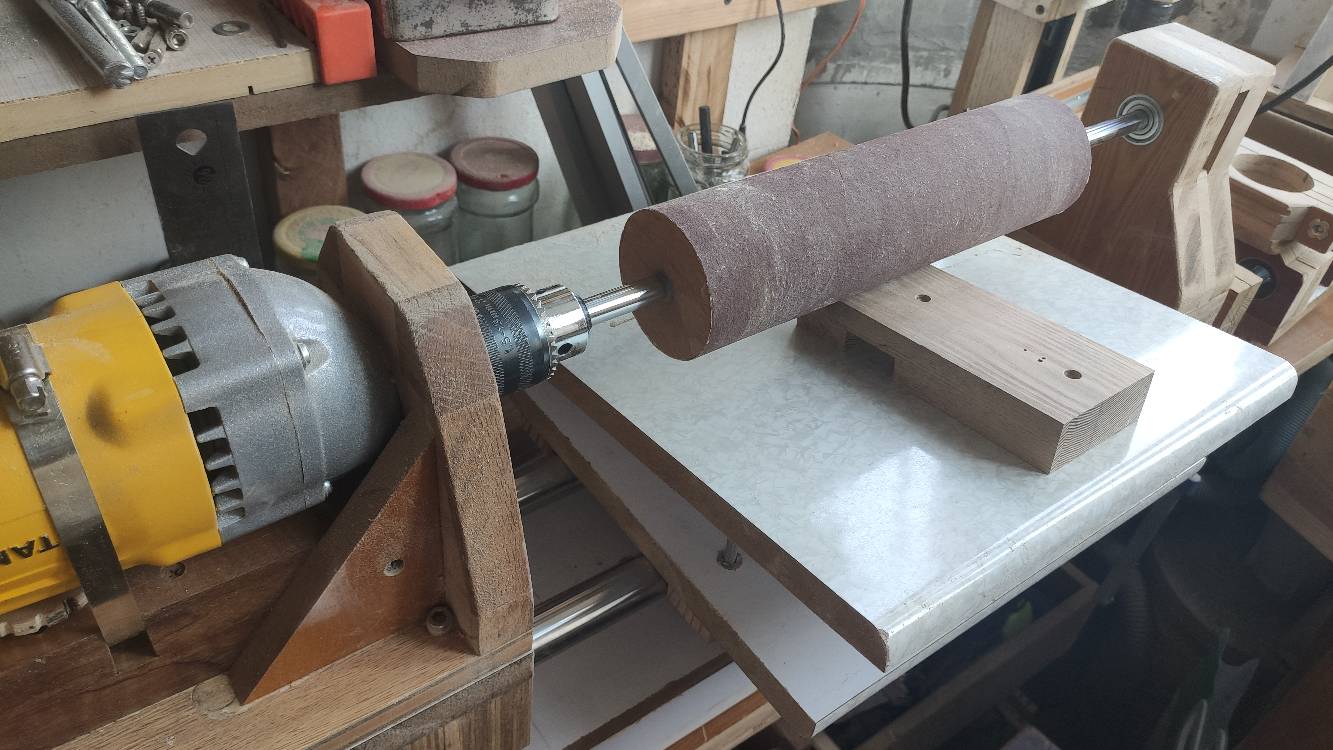

磨棍用超薄双面胶贴上砂布，想要用120目以下的粗砂布贴，但手里只有240目的砂布卷，疫情关系没法网购，只好将就着用了，下面配上升降平台，打磨木板的装置基本上完成，试了下车感觉不错，磨出来的板子两边厚度基本一致，精度相当高
