大佬们帮忙看看这个图该如何加工？

心佛即佛 · 发表于 2021-9-19 07:00:10

mark0223 发表于 2021-09-18 23:33
( \, D3 N3 H7 {% ^ b% J( Y这个是一个虚拟的，主要是请教大家如何回下刀点抬刀。谢谢

哦，是这样啊。
设圆心为原点X0Y0，删掉图中那一行抬刀指令

钢钢 · 发表于 2021-9-19 08:58:19

mark0223 发表于 2021-09-18 23:32, r# N% M3 Z5 ^
这个代码只是我做的一个虚拟的，因为真实的代码太多了，实在没法上传。而且也是分2步，先铣内圆，第二部铣底部。我大概能明白怎么改了，这两天试试看。感谢指导，不不明白的地方再来跟您请教。

好的，一切为了进步，互相理解。我就是比较啰嗦，～

何年 · 发表于 2021-9-19 14:50:25

超级喜欢看评论

rainingdayHe · 发表于 2021-9-19 23:03:56

车床加工最合适

萧山的红叶枫了 · 发表于 2021-9-20 18:33:22

mark0223 发表于 2021-09-18 10:42
/ R( u. W# C1 D5 F6 E4 _5 v大佬，能否帮忙看看如何插入代码代码？

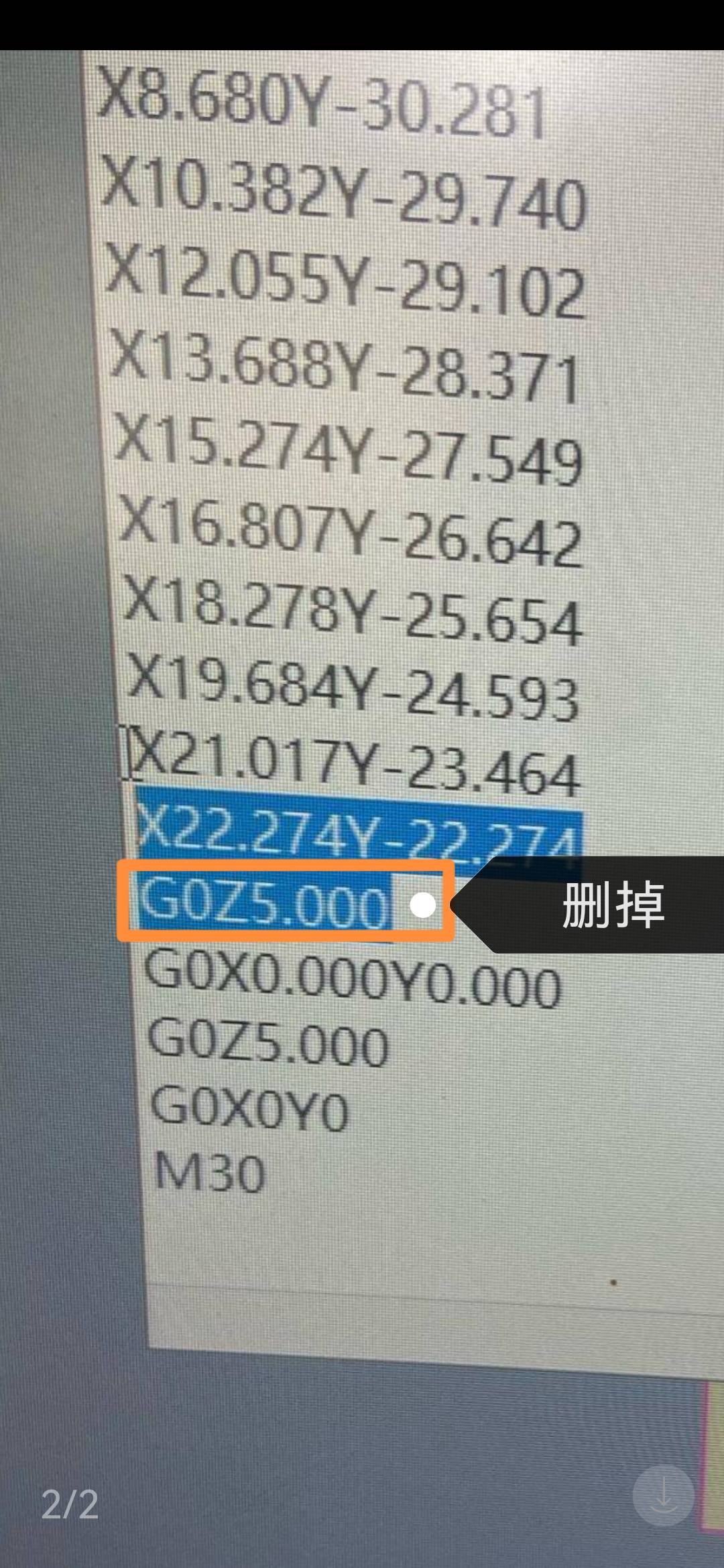

6 j) e; U" @$ E: L4 |第一张是开头的代码，第二张是结束的代码。请大佬帮忙看看那一句插到结尾的哪里。谢谢了

插到G0 Z5.000前边试试，

萧山的红叶枫了 · 发表于 2021-9-20 18:40:12

心佛即佛发表于 2021-09-19 07:00
3 L/ p' }8 B7 _- \# ?/ r& d5 I7 Y哦，是这样啊。3 a5 Y$ ?. X7 f
设圆心为原点X0Y0，删掉图中那一行抬刀指令

一个没玩过机的人表示这个应该是正解，但是前边那个设极度重要

湾湾头木艺坊 · 发表于 2021-9-22 06:56:56

万变不离其宗！单线雕刻…进刀退刀都搞到中间去…
我挖"暗拉手"就这么干的…

达来工坊 · 发表于 2021-9-22 09:22:33

学习了

mark0223 · 发表于 2021-9-24 15:31:46

钢钢发表于 2021-09-18 12:29& u) K& R. `( Z+ k- l0 T
896076602@qq.com

大佬，真实的修改后的代码发到您邮箱了，请帮忙看看。谢谢了。

钢钢 · 发表于 2021-9-24 15:49:36

mark0223 发表于 2021-09-24 15:31" ~: }/ N% g- J6 w
大佬，真实的修改后的代码发到您邮箱了，请帮忙看看。谢谢了。

代码开头没有设置（修改）为圆心下刀，代码尾也没有设置（修改）为圆心提刀。

钢钢 · 发表于 2021-9-24 16:20:45

我们先假设停机位是X0Y0，圆心是x30y40好不好？你按这个出一个代码再去修改，这样好学一点。按下面加工顺序去修改：
1.停机位刀尖高程恢复到5（G0X0Y0Z5）
2.主轴启动顺时针，设置主轴速度S值（M3S15000）
3.主轴平移到圆心位置，设置平移速度（G1X30Y40F800）
4.主轴下降到加工高程，设置升降速度（G1Z-3F300）
5.加工
6.主轴平移到圆心，主轴刀尖高度上升到高程5（G1X30Y40Z5）
7.主轴平移到停机位，结束程序（G0X0Y0M30）。

钢钢 · 发表于 2021-9-24 16:26:57

把上面第6步拆分为两步，6.1.主轴平移到圆心，（G1X30Y40），6.2.主轴刀尖高度上升到高程5（Z5），打字快了点，不好意思。

mark0223 · 发表于 2021-9-24 16:48:47

钢钢发表于 2021-09-24 16:26- ]$ o8 ?; Z. H2 z9 n1 [
把上面第6步拆分为两步，6.1.主轴平移到圆心，（G1X30Y40），6.2.主轴刀尖高度上升到高程5（Z5），打字快了点，不好意思。

这个是12个一起加工，每一个都是在圆心下刀的吧。我还对照ART文件核对了坐标了。
要不我把ART文件也发你？

钢钢 · 发表于 2021-9-24 17:25:00

mark0223 发表于 2021-09-24 16:480 K7 r2 c! f- X, Y$ `
这个是12个一起加工，每一个都是在圆心下刀的吧。我还对照ART文件核对了坐标了。/ o: Y7 Z; d) P X" g1 r
要不我把ART文件也发你？

不用发给我，我今天再讲已经是第二遍了，还是那句话，基础坐标和代码去体会一下。

冲哥哥2013 · 发表于 2021-9-24 18:10:29

对于基础性的都不懂的，教起来比较累辛苦。用PM随便改开始点跟结束点。也亏的刚刚兄有这耐性
