请教绘图思路，artcam或solidworks都行

朱永齐哈比亚 · 发表于 2021-8-28 21:01:11

1到2，比较缩略过多，看你的绘图熟练程度。CAD，犀牛，~~~~都差不多。
不懂再问

jxvenus · 发表于 2021-8-28 21:20:26

nini88 发表于 2021-8-27 22:08! G3 X0 d1 Y. S2 L; O: Y
用ZB做简单，一会儿的事，导出STL或OBJ即可。可以用AC再导入。

多谢回复。。。

jxvenus · 发表于 2021-8-28 21:27:26

朱永齐哈比亚发表于 2021-8-28 20:506 [' x- Z: I' w6 r
过程如下：

1是画一根曲线绕轴旋转吧，我先尝试这一步，只会一点点solidworks
2还是要画曲线，切过去？

adx123123 · 发表于 2021-8-30 08:41:09

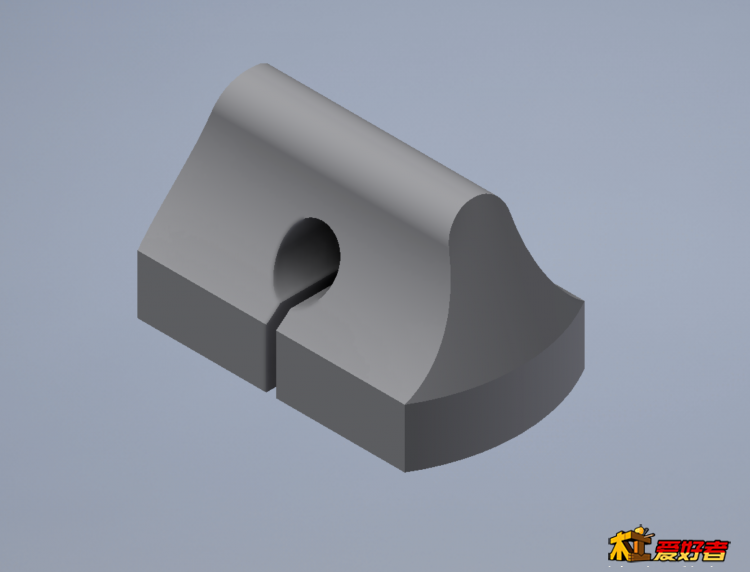

应该是这样的吧

jxvenus · 发表于 2021-8-30 08:56:41

adx123123 发表于 2021-8-30 08:41
5 B% R" a* X% W0 m7 A$ v1 m7 p; K应该是这样的吧

讲解下？

adx123123 · 发表于 2021-8-30 13:55:42

jxvenus 发表于 2021-8-30 08:56
2 N6 l: m% n& e5 Q讲解下？

这个一下子也说不清楚刚接触3d不建议直接画这个这个图要用到曲面你先学习一下基本的建模自然就会明白了

溯2020 · 发表于 2021-9-2 07:27:29

朱永齐哈比亚发表于 2021-08-25 20:44) w( H: P8 i* {; b& [) |5 k* }
做个A形的尖塔，是圆锥，斜面是你要的那个形状，用曲线旋转出A。复制B。
9 u. t9 e+ m D做个Ω形状你的那个卡码的有孔的那面曲线的C。用B减去C。得到D。用A减去D得到E。做圆柱F，E减去F得到G,做个H，长方形的H，用G减去H。得到你要的。

不明觉厉！
