请教绘图思路，artcam或solidworks都行

jxvenus

adx123123 发表于 2021-8-26 09:47
上传不了

可否发邮件分享？ badiphone@163.com  谢谢 - X' S- N5 t/ {) j3 w& z 5 H1 L% H  w4 e # C8 K/ o  }6 E1 p0 C- T

钢钢

理解机械形状，普通的，我们可以从“三视图”这样的方式去学习，就是俯视图、正面图、侧（立）面图这样的角度去观察。

adx123123

jxvenus 发表于 2021-8-26 14:00
. X# ^) w( M' v! ^7 n[/td][/tr]

[/table]

  P# j& h* J; Z, ]  G5 S发你了 你看看是否这样
9 P! w* {4 A1 Z7 R+ z

jxvenus

adx123123 发表于 2021-8-26 16:30
发你了 你看看是否这样

多谢，看到了。。。是这样的哈。。。
( n2 d  m9 w  m+ @1 h# v: e5 c& h请教，这个不是通过画草图然后各种操作得到的吗？solidworks打开看不到这些步骤？
& v+ ?, S+ O& l. M* J

jxvenus

钢钢 发表于 2021-8-26 16:22
理解机械形状，普通的，我们可以从“三视图”这样的方式去学习，就是俯视图、正面图、侧（立）面图这样的角 ...

( T  }, q) U. Q3 C5 K这个。。。理解了。。。可是面对菜单和选项，还是很茫然。。。

Xnsjx

jxvenus 发表于 2021-08-26 18:59
/ F% g8 |$ ^8 _3 ]4 \' C多谢，看到了。。。是这样的哈。。。
请教，这个不是通过画草图然后各种操作得到的吗？solidworks打开看不到这些步骤？

/ x6 N1 m& ]  T# @不是自己画的没有步骤的

adx123123

jxvenus 发表于 2021-8-26 18:59
多谢，看到了。。。是这样的哈。。。
请教，这个不是通过画草图然后各种操作得到的吗？solidworks打开看 ...

7 d& @+ Q. B  S) a! @$ M! x: R& b* V0 {是的3d画图都要通过草图的 我用的软件和你不一样直接发你你打不开  我把他转了stp 这样3d软件都可以打开 stp就看不见步序了
! P4 n. J# P( q9 d, r5 U

adx123123

这个2头要用曲面画的 一般的画不了 也可以用放样来画

jxvenus

adx123123 发表于 2021-8-26 23:07
8 ^2 F' B* O& V& S/ u1 ^是的3d画图都要通过草图的 我用的软件和你不一样直接发你你打不开  我把他转了stp 这样3d软件都可以打开  ...

# Q/ B) \7 a0 S8 b5 D哦哦，我明白咯。多谢。

钢钢

jxvenus 发表于 2021-08-26 19:11
9 t; F) B! j* T; `这个。。。理解了。。。可是面对菜单和选项，还是很茫然。。。

软件就像笔，写着写着就会了，平时偶尔玩点简单的，熟起来很快。

bg6jlj

Sd侧面三角拉长，修两边曲线切除，两端圆弧扫描，底面两个圆切除，正对面一个槽草图切除。交线倒角。

jxvenus

钢钢 发表于 2021-8-27 08:58
. j: Q6 R7 Y; o7 e% i9 z% K软件就像笔，写着写着就会了，平时偶尔玩点简单的，熟起来很快。

yes，sir
' g& \4 @* X$ W  B  X- H

adx123123

bg6jlj 发表于 2021-8-27 12:51
3 ?* g) p" L2 U* x3 a5 ^' lSd侧面三角拉长，修两边曲线切除，两端圆弧扫描，底面两个圆切除，正对面一个槽草图切除。交线倒角。

3 F- [( w5 k+ p( z( y+ r. D5 _请教圆弧扫描是什么命令

nini88

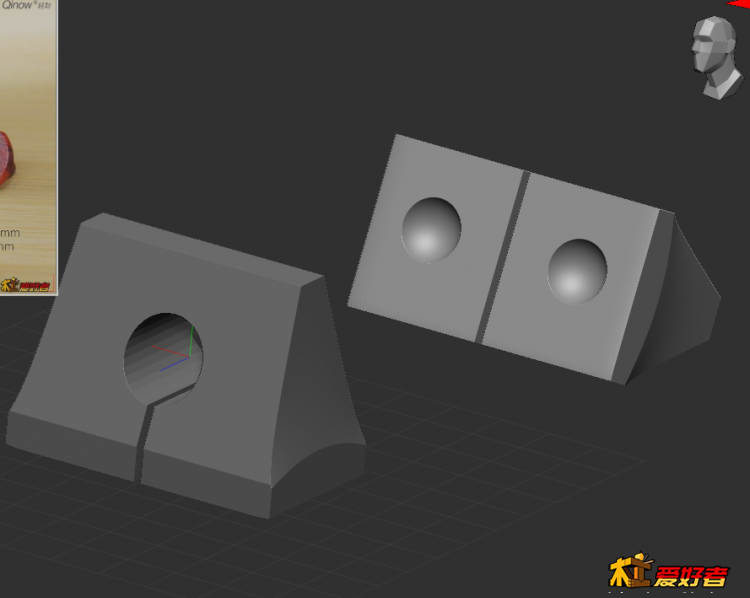

用ZB做简单，一会儿的事，导出STL或OBJ即可。可以用AC再导入。

朱永齐哈比亚

) Q: }* U+ m! _' M) {+ a

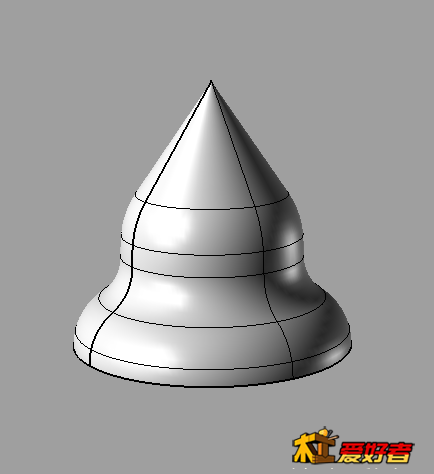

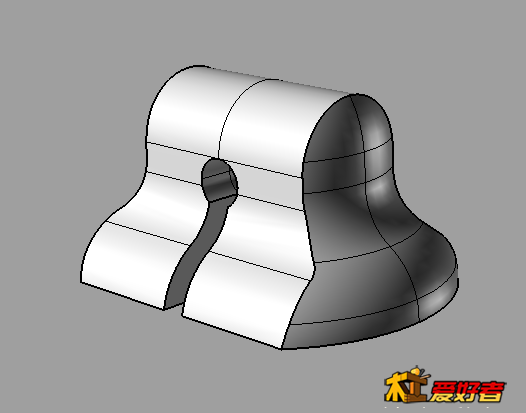

过程如下：
