铸铁立柱

知L

T-Mqy 发表于 2021-07-25 22:39
. O0 N$ D: z" X' c如果一开始就干了，准完蛋，估计现在都备第二套料了

楼主腻害

T-Mqy

知L 发表于 2021-07-25 22:50
& f5 D" |4 z1 ~2 S: Z% z1 _5 j楼主腻害

% n5 O/ n. S7 _这是摸索过程，拿这个零件学习体会。十来年没干过了。诶，最简单的东西都得改来改去的，真是你说的腻害。
不过我知道真正厉害的，拿到东西也得想很久，想明白，即使是非常熟悉的东西，绝不会拿到东西就一顿操作。

mojianghai

T-Mqy 发表于 2021-07-20 21:04
还凑合了，这个滑台线轨靠山高了，被我这小机分三节削掉了1mm

- g6 a) o$ Z) Q. T* G( Z这个滑台哪里搞的？也想搞个。

T-Mqy

mojianghai 发表于 2021-07-26 19:26
5 }- d2 y4 Q& `; Y这个滑台哪里搞的？也想搞个。

* M6 {; e3 e2 J0 ?& u( \闲鱼搞的，

T-Mqy

工序简图出来了。然后编程只能每天搞一点点，诶没时间。今天编了第一步，d10钨钢刀型腔铣开粗，几个面各留0.1余量，再光刀。那几个侧面深43，刀刃只有30长，得分上下光两刀，这里搞了一阵子。。。最后d6铣刀螺旋下刀直接铣两个孔。。。

T-Mqy

T-Mqy 发表于 2021-07-26 22:47
工序简图出来了。然后编程只能每天搞一点点，诶没时间。今天编了第一步，d10钨钢刀型腔铣开粗，几个面各留0.1余量，再光刀。那几个侧面深43，刀刃只有30长，得分上下光两刀，这里搞了一阵子。。。最后d6铣刀螺旋下刀直接铣两个孔。。。

这零件这么久了自己都着急了，但着急也没用，总比挂彩好点。。。

ngzxm

刃长了铣深了肯定不垂直，用长柄刀更好些吧

T-Mqy

ngzxm 发表于 2021-07-27 06:19
刃长了铣深了肯定不垂直，用长柄刀更好些吧

8 D4 e9 Z# Y: T* `3 I我这里只有30刃长75总长的刀，好多把，不打算再买了。分两截光刀

T-Mqy

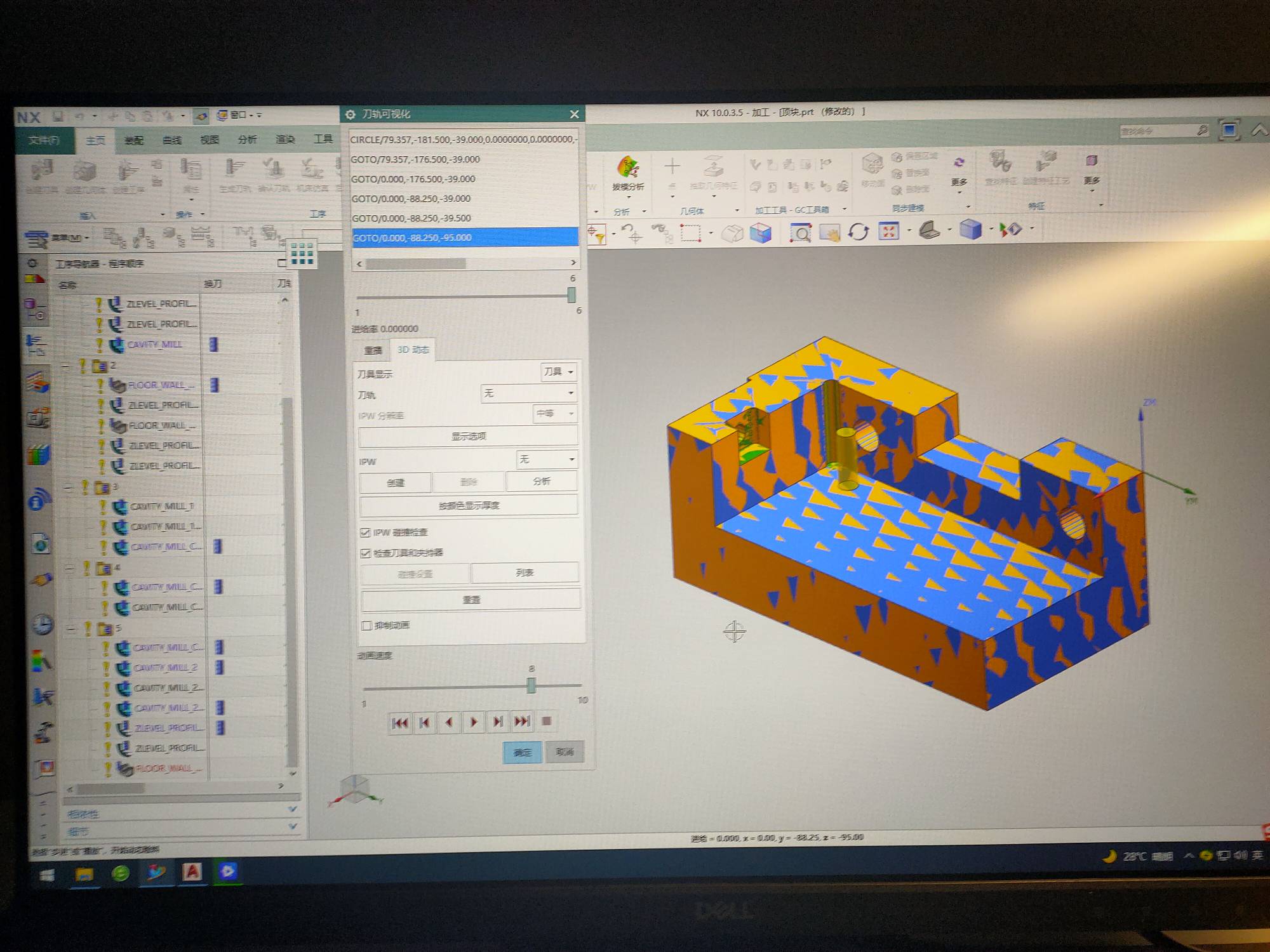

每天搞一点，编程搞完了。基本上就是型腔铣开粗，底壁各留0.1余量，也不知道铸铁这么留余量行不，先干着再说，然后光一刀。

T-Mqy

小白猫猫 发表于 2021-07-25 18:53
这个没啥要求最好用钻头先打好再铣，直接铣刀铣换向冲击太大了！

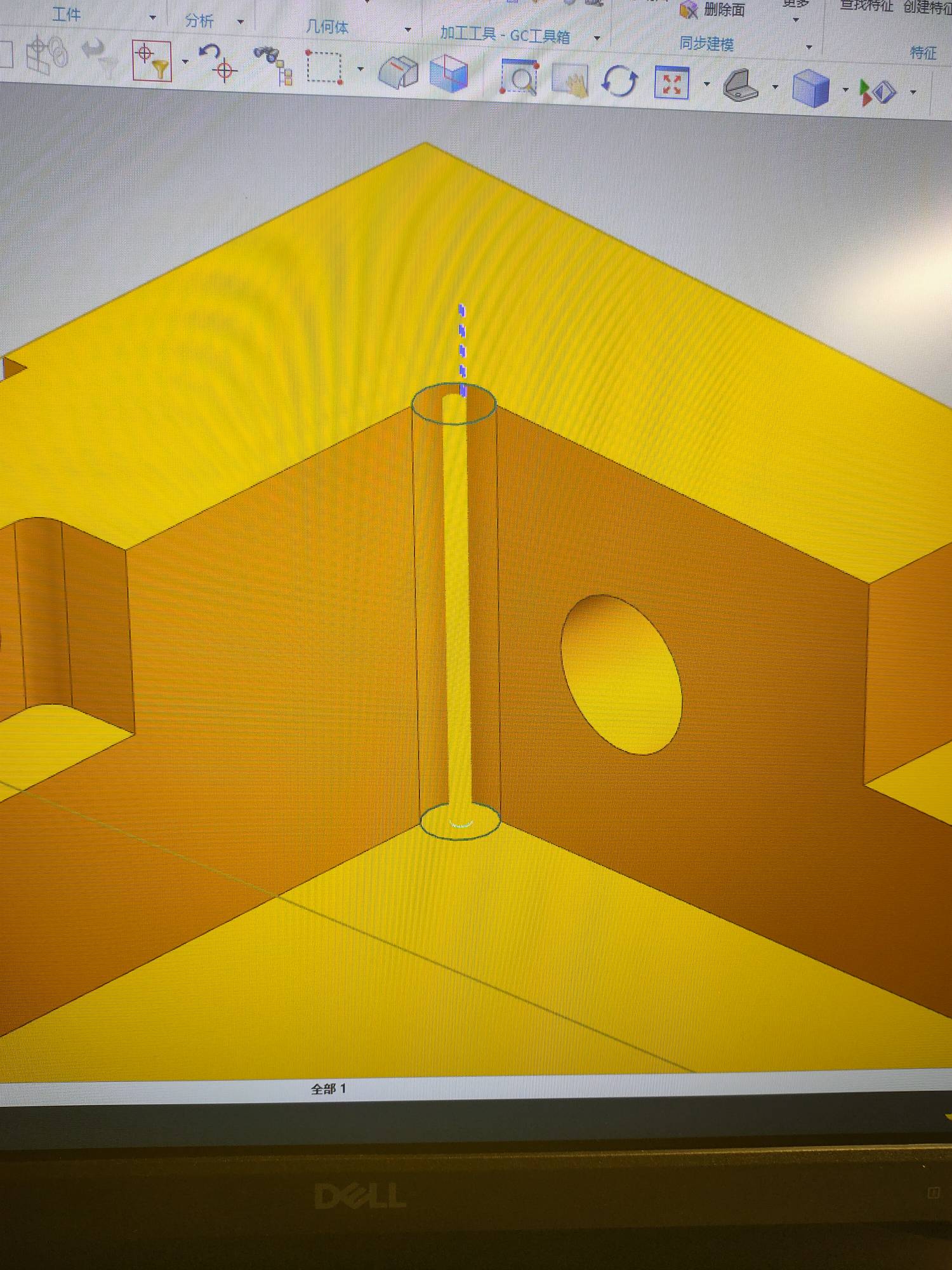

对比来对比去还是听你的先搞个8的孔，不过是6的铣刀螺旋下刀搞出来的，这个孔太深了，先开粗型腔再铣孔，不然觉得屑排不出

T-Mqy

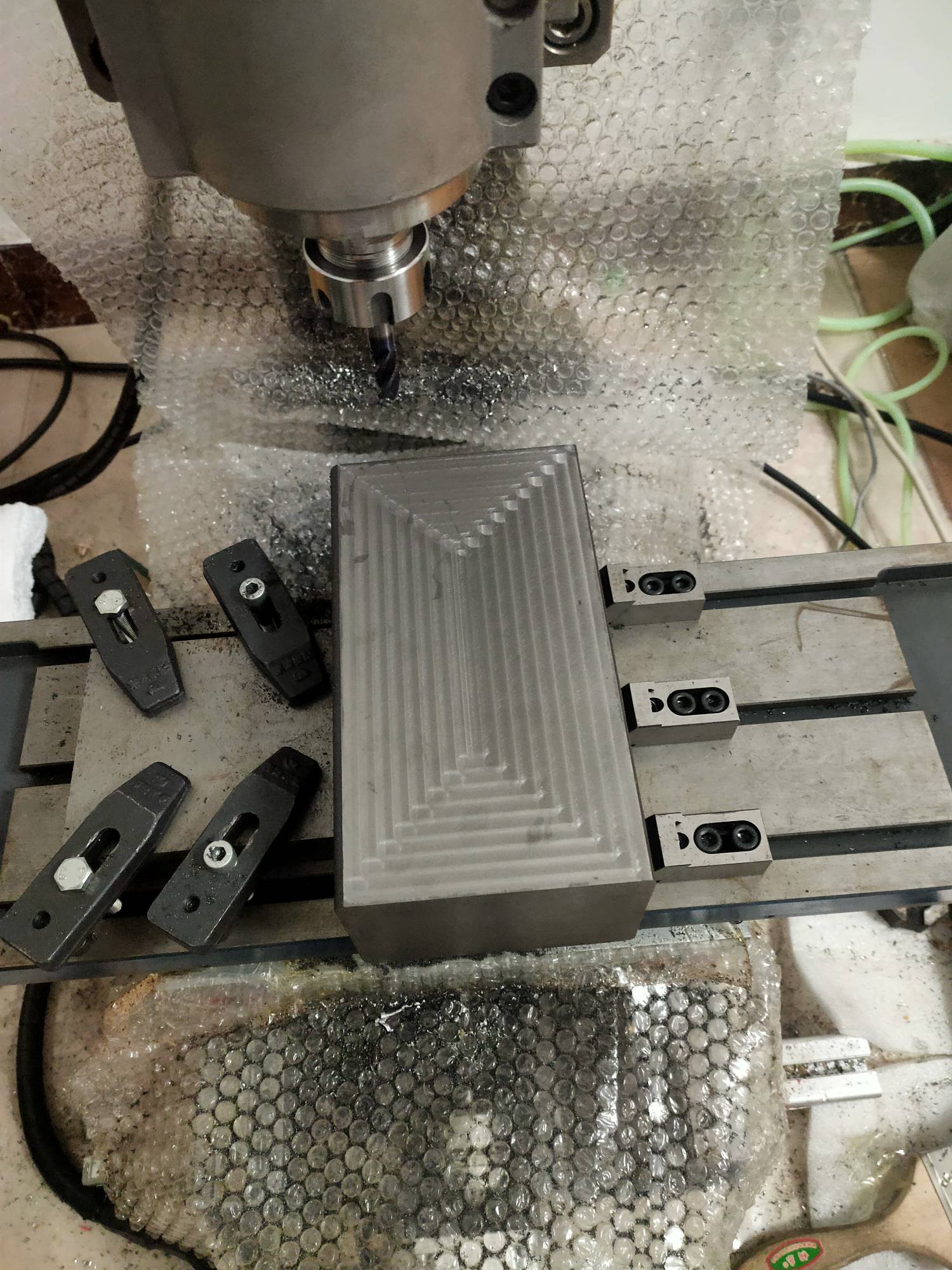

靠，干铁声音好大，开粗0.5声音都大的不行，干了一个面不干了，再干下去肯定会被投诉，要我切0.2不知道切到猴年马月。留着以后租个房子干。诶，烂尾。
8 }# o! R# G/ v0 `' \- z

T-Mqy

T-Mqy 发表于 2021-07-30 16:18
靠，干铁声音好大，开粗0.5声音都大的不行，干了一个面不干了，再干下去肯定会被投诉，要我切0.2不知道切到猴年马月。留着以后租个房子干。诶，烂尾。

8 y0 a+ `3 n' `/ \  @这个方法暂时行不通，搞组合夹具和钢板拼了

T-Mqy

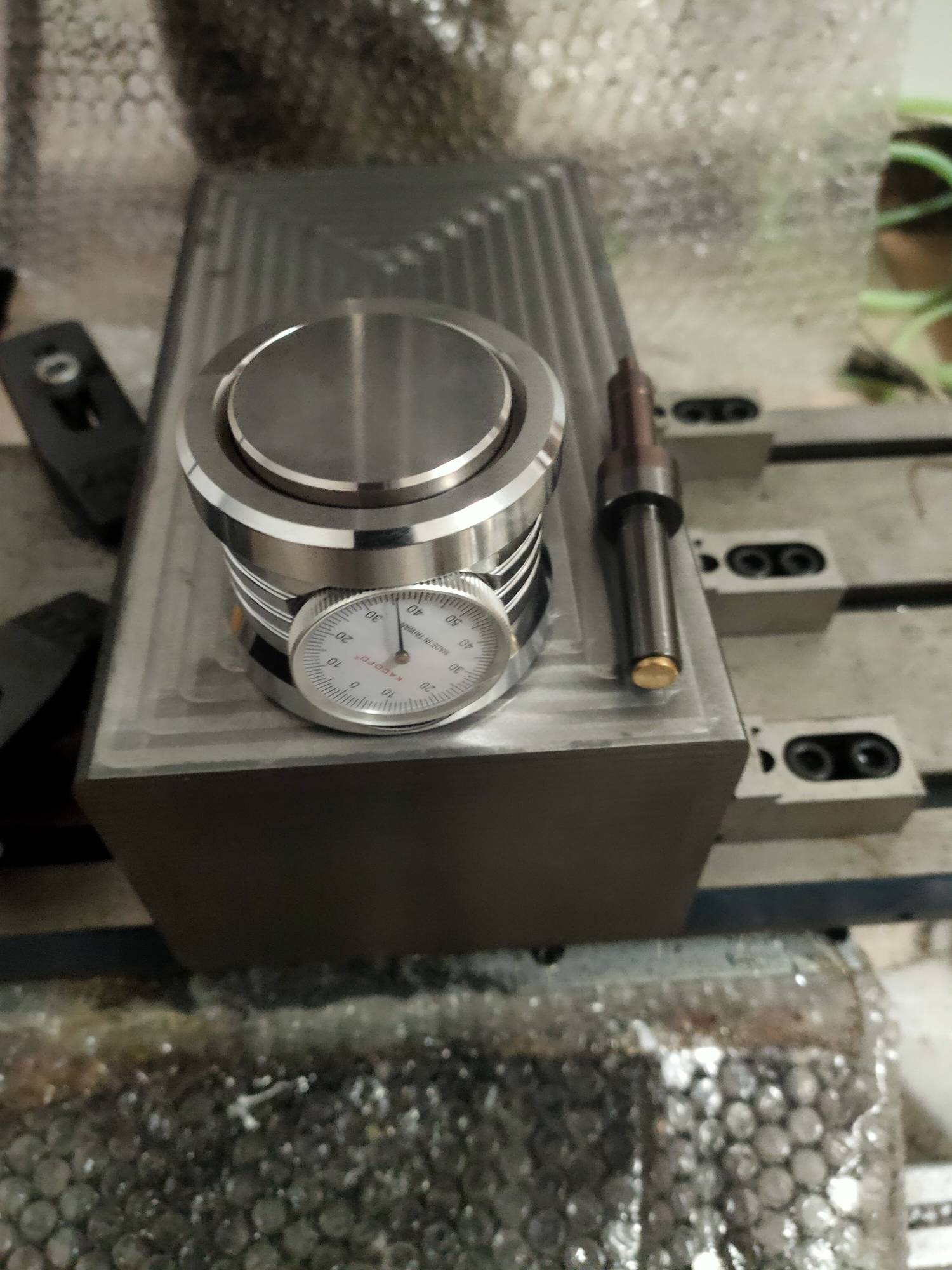

话说这两玩意配合华中系统的分中，真好用，把加工坐标系全改分中坐标了。然后加上ug星空外挂批量后处理工序单，无敌了。有幸都操作了一下
0 X% x3 b! q% E5 f1 g, }5 s

木工之神

做成了没
7 I9 U- n$ P$ q+ R4 F) c

T-Mqy

木工之神 发表于 2021-07-30 21:45
6 t7 m- W3 d: y6 p8 `做成了没

准备烂尾了，这切削响声搞不成器，以为铸铁只会比铝板噪音大一点点，想多了，不是一个量级。f1000左右的时候，切0.5抵得上铝板1点几的噪音，而且这种低沉，房间里关了门都隔不住。
