铸铁立柱

T-Mqy

ngzxm 发表于 2021-07-21 11:24
我的机器将来肯定也要做一个类似的部件

说的是龙门要动的那一部分啊

T-Mqy

搞到现在才去皮到那个安装台阶，工艺其实也不易，尤其是我这种比较生疏的。
; a* H1 Y/ |7 ~7 @$ L, V8 G( ?设备工装不行，那垂直度平行度不一定能达到，但我这只是个架子，到时候这里那里垫垫应该能达到装机效果。幸好滑台现成的，轨道安装面等不需加工，不然多多少少憋导轨
8 o2 g4 a! s3 R* i' Y7 [

T-Mqy

后面几步搞定了。
9 Q% w6 \: ~6 \0 n' o5 j; }

T-Mqy

诶，不要看着这个麻烦，真正搞机加的都会这么干。尤其是涉及到热处理变形的，技术要求都得看个几天，工艺更是要试验验证。现在这个东西diy级肯定不会验证，实际干会遇到很多问题，到时候走一步看一步了

T-Mqy

小白猫猫 发表于 2021-07-20 23:06
& U7 F+ s/ R# Y6 _  }  t这一坨铸铁搞下来铁渣都能装两桶，怎么清角？高度太高还是先打个避空孔吧！

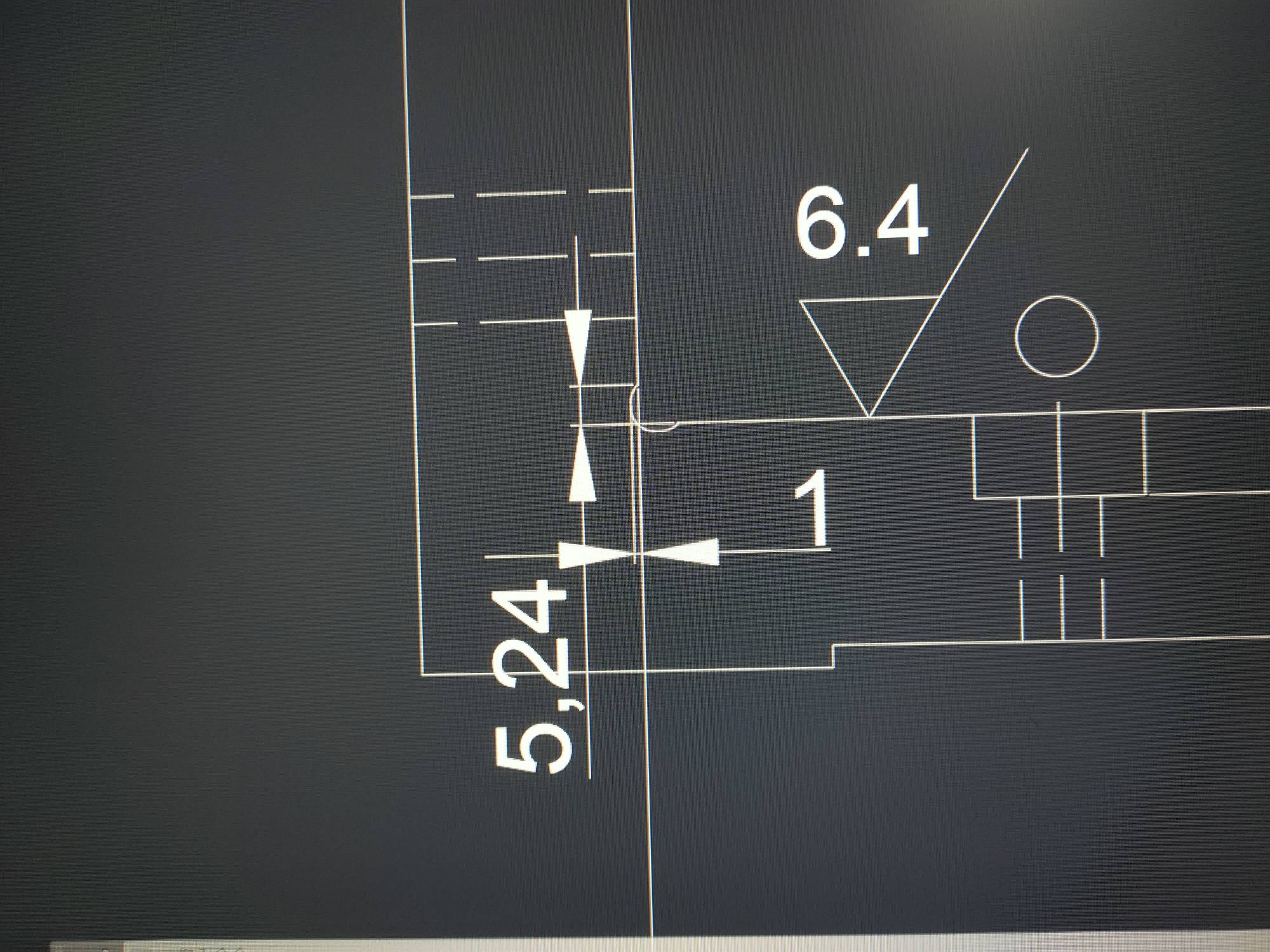

  j, m; ?+ I2 v0 `, p4 K- K' h6 f就是这玩意，6mm铣刀，角落1mm深退刀槽，
' Y6 O; j; `' S! k" U, d1 `% O; s

T-Mqy

正规厂家工艺需要严格校核的。像我这种diy级，三视图弄错都可能，别说尺寸形位公差加工等等。所以买东西还是大厂大品牌有保障了

T-Mqy

diy级，我已经想到了，加工这里修修那里补补，然后装机这里那里垫垫，最后终于ok

T-Mqy

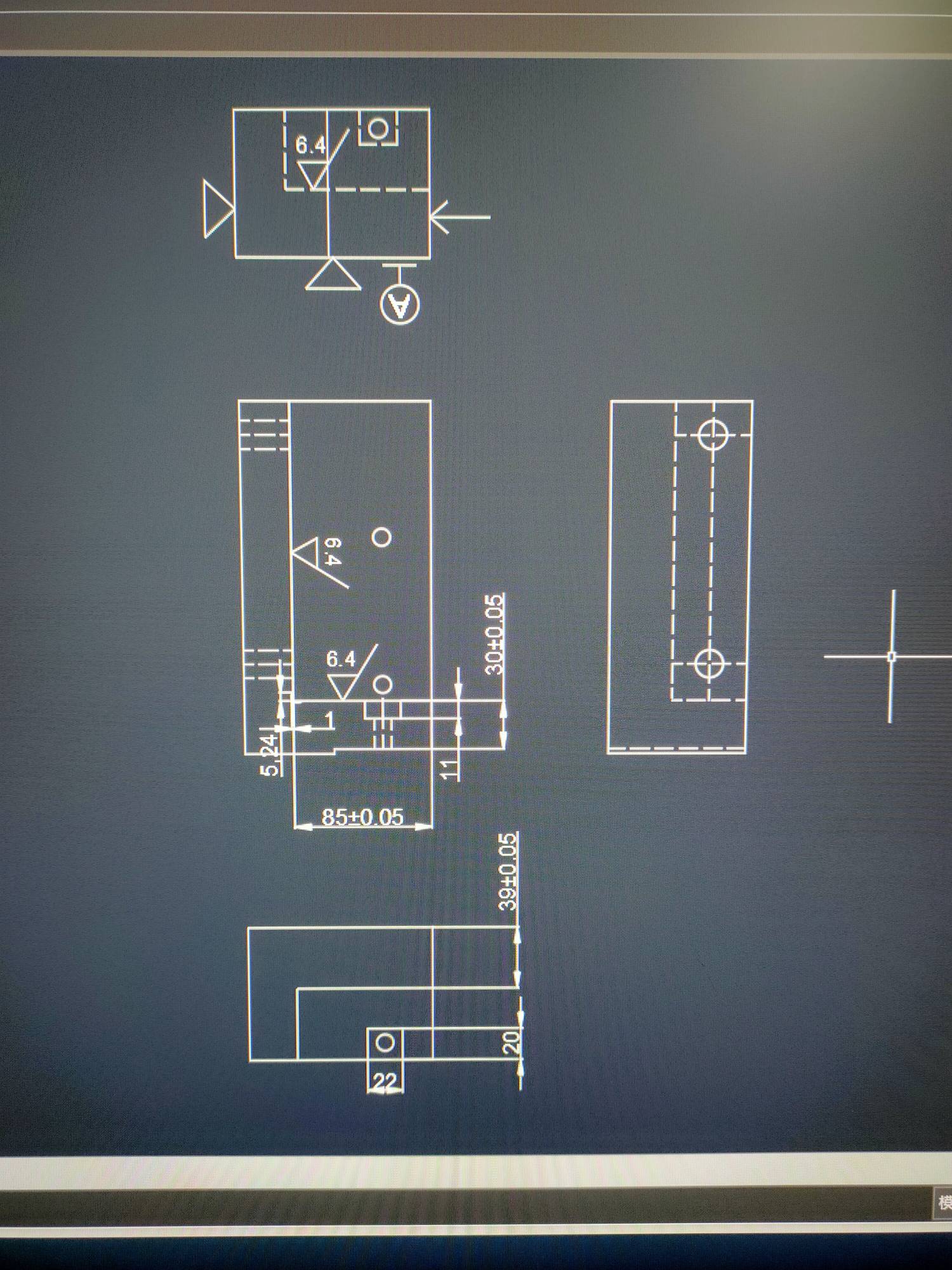

通过工艺修正三维图，了解了加工过程，三维图大改重画了，正式编程。得严格按工艺来。
+ v3 h* f1 ^8 }, B# @$ R7 k
- G* q$ g0 ?5 L; b8 X, Q. f- K

T-Mqy

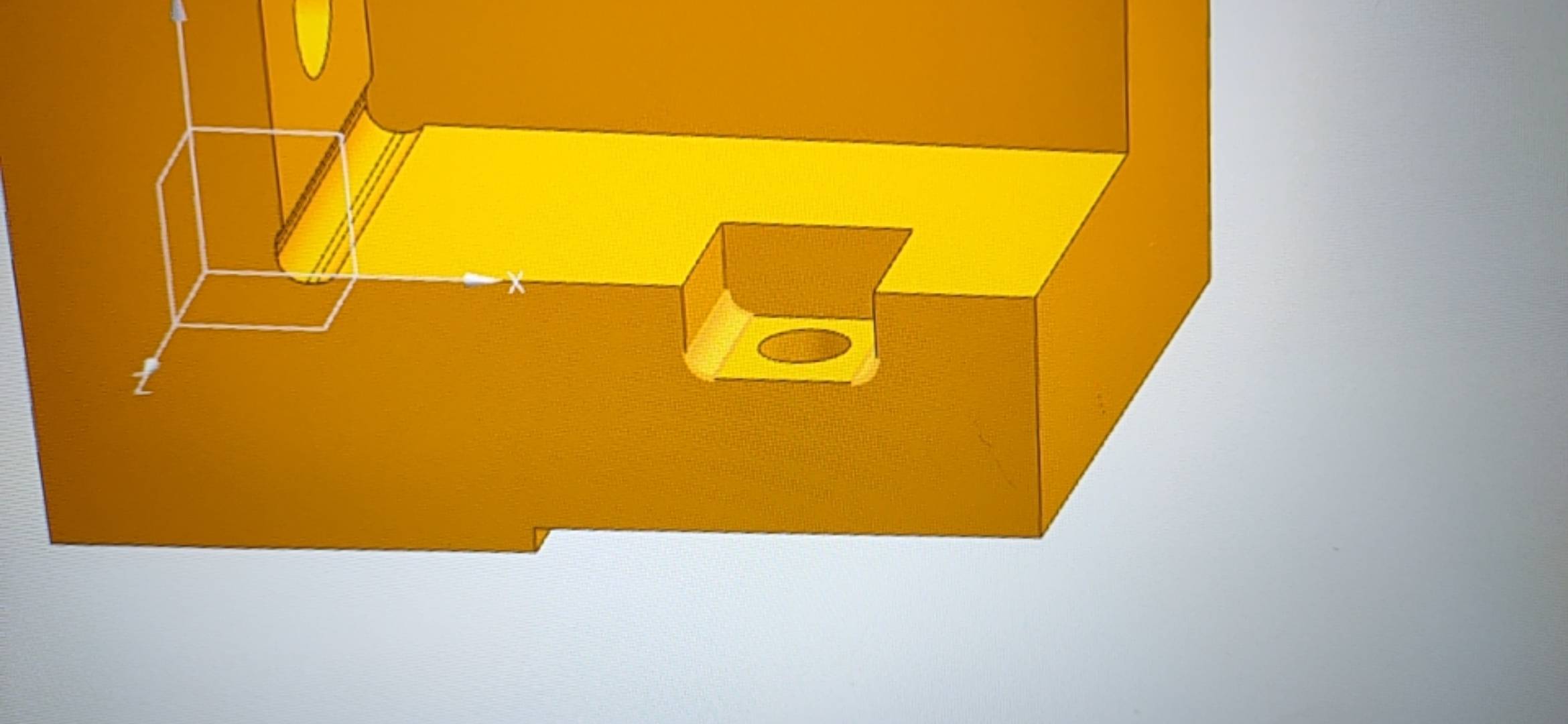

漏了，这个地方得圆弧让刀，虽然编程会自动识别，但还是得改一下，严谨点。不然一开始这个让刀都不会留。

小白猫猫

T-Mqy 发表于 2021-07-24 22:10
就是这玩意，6mm铣刀，角落1mm深退刀槽，

9 x" G- F6 I0 C) v# B这个没啥要求最好用钻头先打好再铣，直接铣刀铣换向冲击太大了！

T-Mqy

小白猫猫 发表于 2021-07-25 18:53
' I: t: O$ Y! ~8 E4 K$ V/ h; {* v这个没啥要求最好用钻头先打好再铣，直接铣刀铣换向冲击太大了！

实际编程过程发现这些钻孔都太繁琐了，钻一个孔还得换两次刀，全改铣刀螺旋进刀铣算了。有自动换刀才钻孔差不多，你的好像自动换刀，难怪这么干的

T-Mqy

T-Mqy 发表于 2021-07-25 19:54
实际编程过程发现这些钻孔都太繁琐了，钻一个孔还得换两次刀，全改铣刀螺旋进刀铣算了。有自动换刀才钻孔差不多，你的好像自动换刀，难怪这么干的

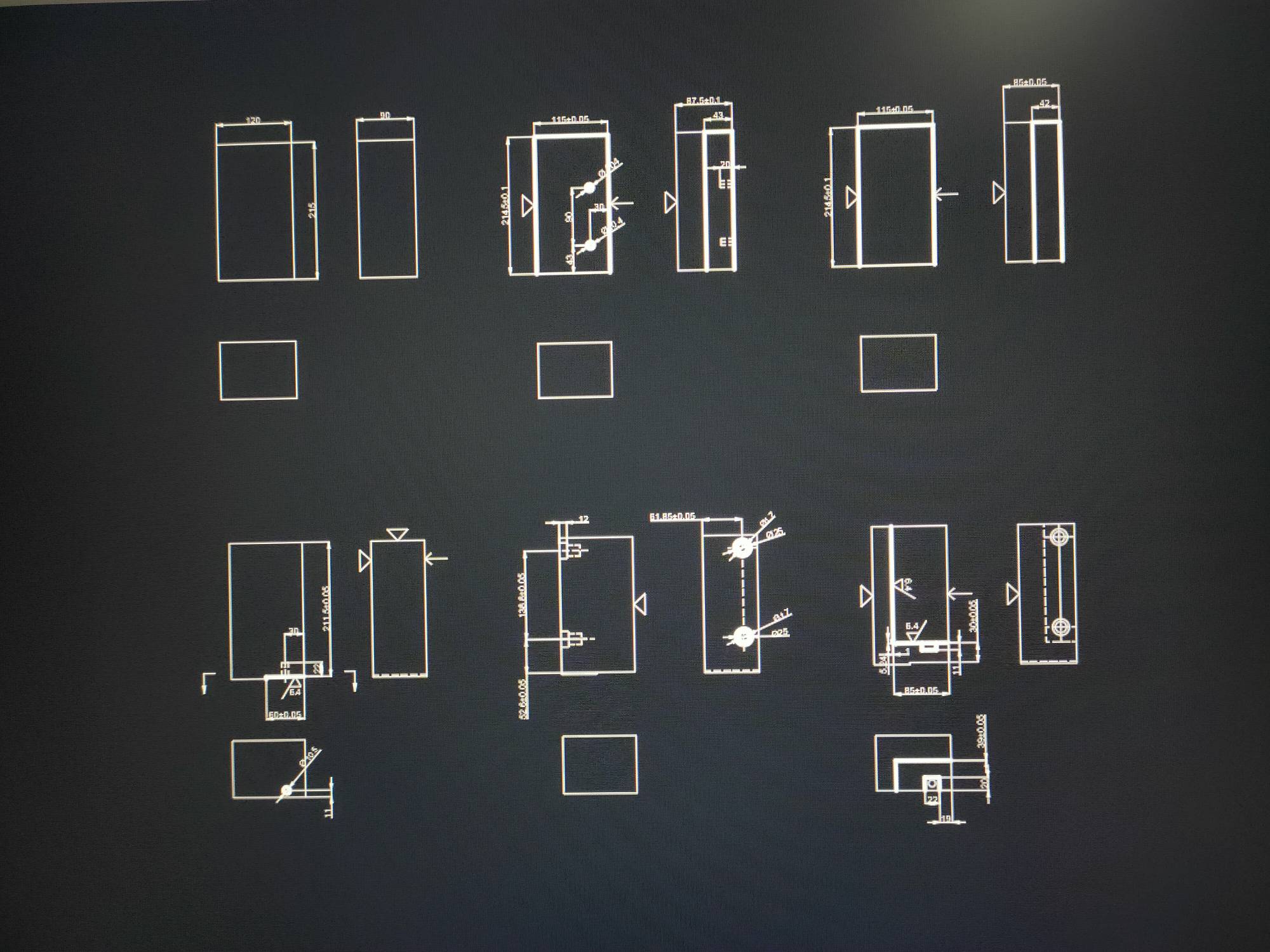

工艺也得大改，好像两刀出六面体，然后孔也可以一趟水铣出来，就不换刀钻了

T-Mqy

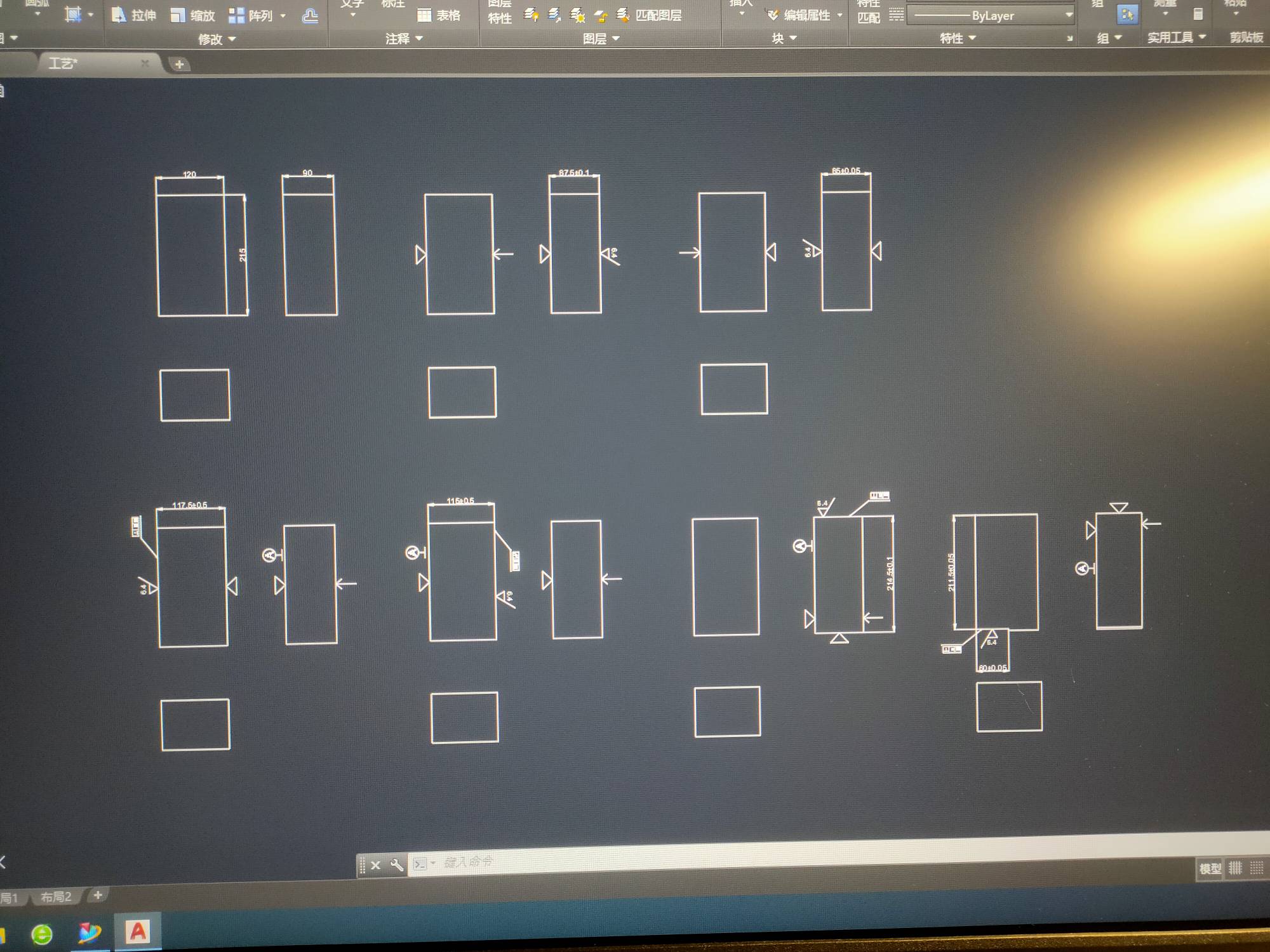

优化成五步了，有三个面靠侧刃铣，这样垂直度好保证，但铣刀不够长，不知道交接地方有台阶没有。也不知道30长侧刃铣43深行不，先试下再说。孔小刀铣，能合并的合并了。
& t) w+ [6 r- K4 T, D% o工艺到底生疏了。要不断实操才行。
+ J) h, {4 o# Y3 i" I9 V' W

MTComputer

还　沒　開　始　干　啊

T-Mqy

MTComputer 发表于 2021-07-25 22:09
0 [7 g3 f8 Q, e7 c0 m9 d; q还　沒　開　始　干　啊

! k6 N& Q& M2 Q- Y, v如果一开始就干了，准完蛋，估计现在都备第二套料了
