请教：买了个闲鱼的滑台底板材质铁适合20线轨，想做y轴，有哪些步骤

taohuajun

zhjiang04 发表于 2021-06-10 12:23
4 N( S0 p) |6 n& t1 O# T$ N* K本帖最后由 zhjiang04 于 2021-6-10 12:28 编辑
9 p/ R. k" l" R/ C$ k+ ?
' i4 Y3 S( N- |6 `; ~( d9 p很简单的一个东西，搞这么复杂，底板已经确定了用20的导轨，那么就是HGH20CA走起，量个导轨需要多长的尺寸，没靠山，导轨两边打孔攻丝用平头螺丝固定滚针固定导轨，原来导轨边上各有三个螺丝孔估计你用不上。丝杆用1605，看你这个底板上安装丝杆固定座的位置两端各只有两个螺丝孔，那么应该是安装EK12、EF12的丝杆固定座的，具体你得量一下两个螺丝孔的距离尺寸是多少，看是不是适合EK12、EF12

孔距52、适合EK12和10

T-Mqy

楼主，加油早点搞出个干铁的机器，到时候你就发现之前买的铁板铝板都不够用了，很多没用的东西都可以利用起来

431826080

谢谢分享

E23

这是个大坑啊，买成品组件装吧，能省不少，买散件弄好了，须要极大的精力，物力财力

qlljh

6 j& f4 ^" h$ V0 m9 M! x/ a0 M

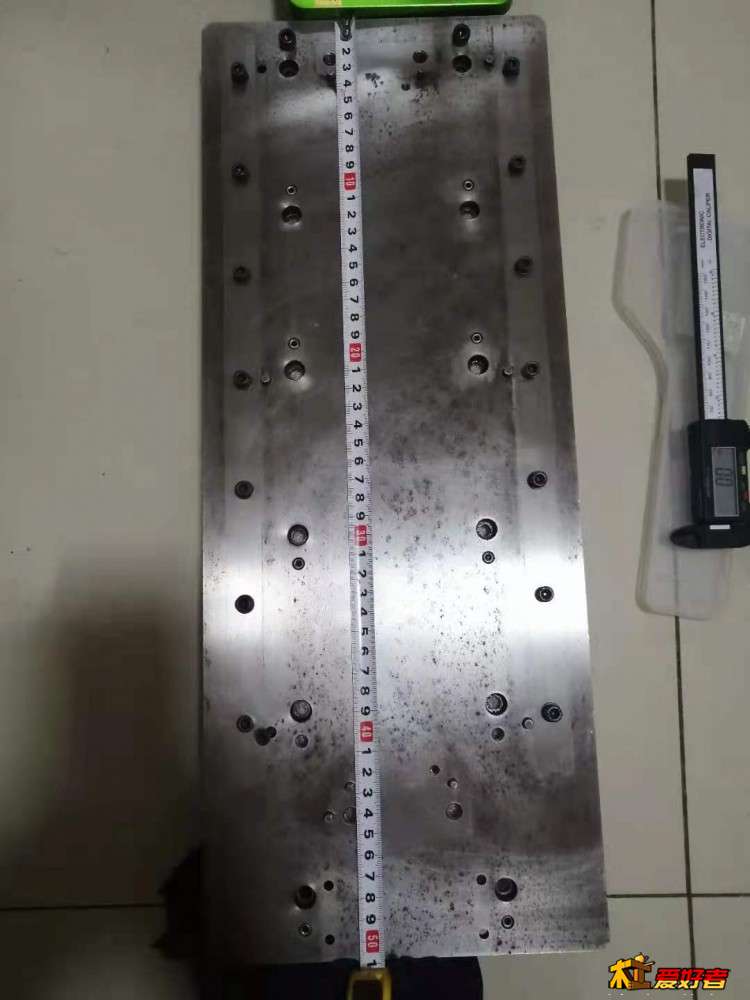

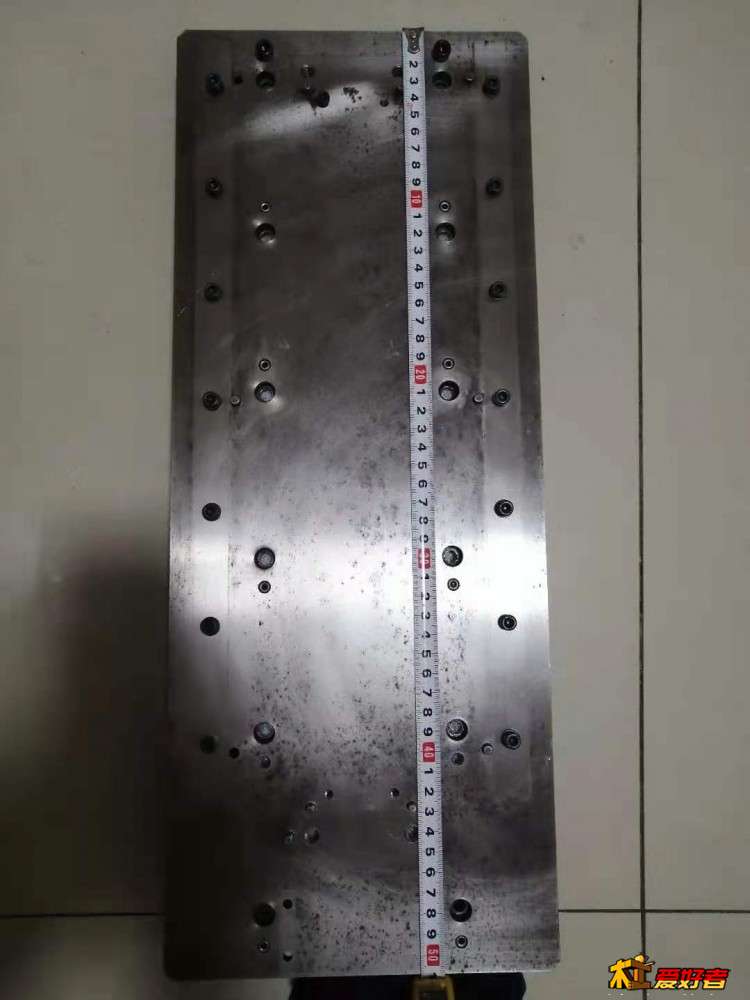

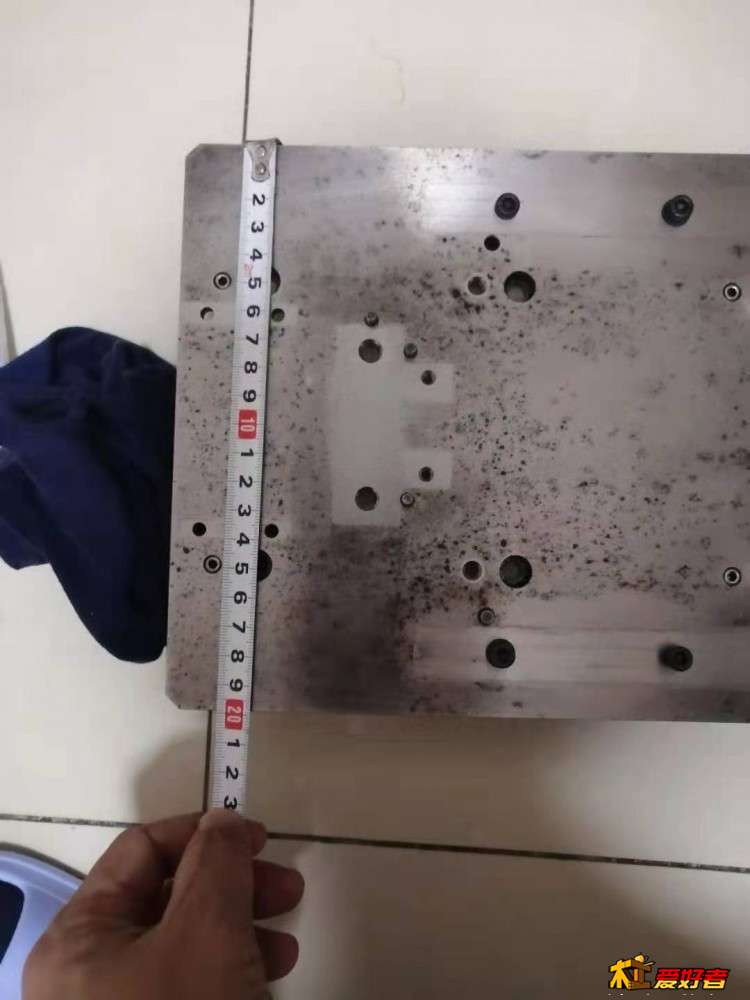

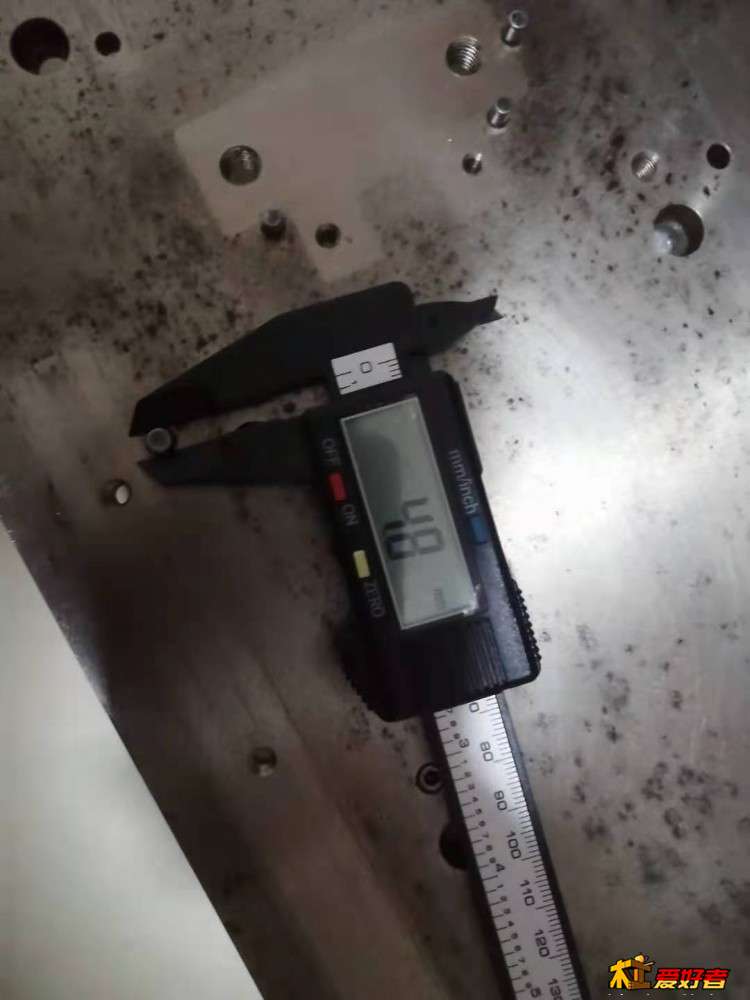

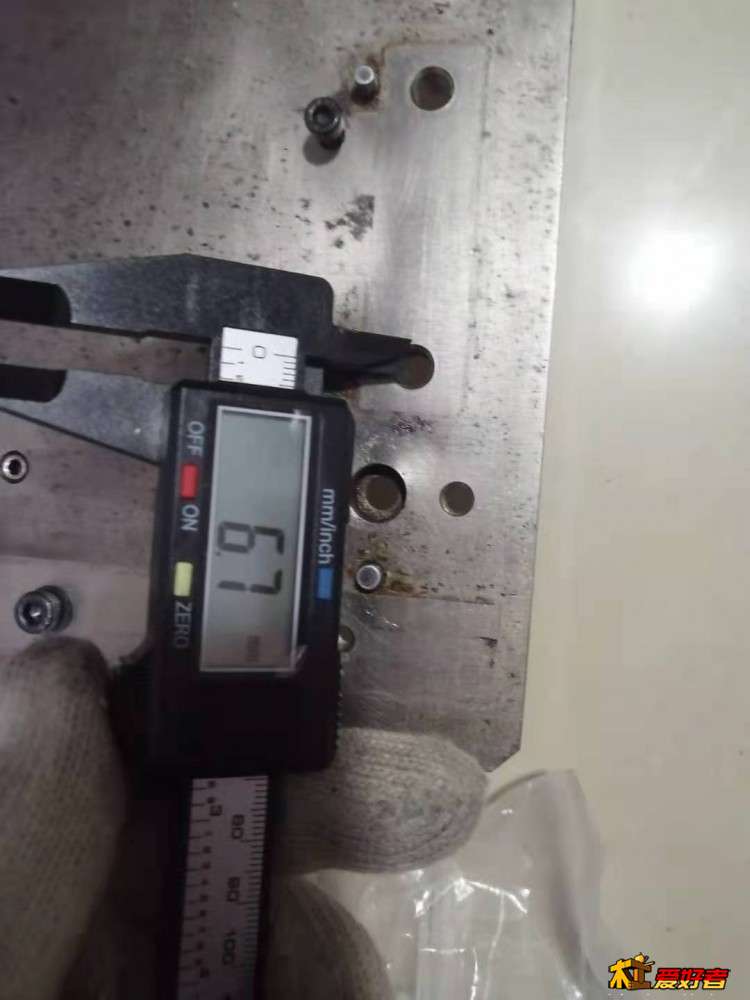

# F. ^; P& ?1 ^; G  q. c谢谢各位的指点！这是具体的尺寸。我应当现买导轨，然后再买滚珠丝杆呢？初步是想现买1605的滚珠，但是配20的轨道不一样高呢！
2 f8 P4 Z1 u6 \准备用ek12  ef12，中心距离是415mm，根据这个就可以确定丝杆了。哎，年龄大了，脑子就不够用了。就当坐着玩玩，各位见笑了。图片怎么上传呢？

寒塘007

我也买了一块，今天能到货

寒塘007

taohuajun 发表于 2021-06-10 14:32
' a( g! t5 D' K1 K) @9 ^$ `看下是梢子

原来你是卖家啊，我也买了一块

qlljh

寒塘007 发表于 2021-6-15 13:55
, W) J* q4 H+ w' q% e. S& w" N原来你是卖家啊，我也买了一块

兄弟，看看买什么滚珠丝杆，告诉我一下，

寒塘007

好的，共同研究

siwk

过来的说一下，前面几位都明了，这玩意能买成品就买成品，你会发现自己整，并不划算，除非有些东西你已经有了，可以拼起来，不然东买一件西买一件，再拼起来，费时费力。

qlljh

siwk 发表于 2021-6-15 16:37
过来的说一下，前面几位都明了，这玩意能买成品就买成品，你会发现自己整，并不划算，除非有些东西你已经有 ...

6 f1 c: G, Q( t( `* N- x* k谢谢啦！就做这一个，手痒，做不好就当个小车床。以后就买成品组装了。
3 d, o/ p6 d$ q8 }6 a) H( B+ C

taohuajun

qlljh 发表于 2021-06-15 14:02
& W6 T, z" X/ a8 Y- F; Y8 ~兄弟，看看买什么滚珠丝杆，告诉我一下，

是的

taohuajun

寒塘007 发表于 2021-06-15 13:55
) w( X7 P& Y( H原来你是卖家啊，我也买了一块

是的

寒塘007

qlljh 发表于 2021-06-15 14:02
兄弟，看看买什么滚珠丝杆，告诉我一下，

4 t$ L3 |! n: ]2 T) j: K0 d丝杆我买了1605

寒塘007

qlljh 发表于 2021-06-15 18:09
谢谢啦！就做这一个，手痒，做不好就当个小车床。以后就买成品组装了。

我又买了一块
