请教：买了个闲鱼的滑台底板材质铁适合20线轨，想做y轴，有哪些步骤

qlljh

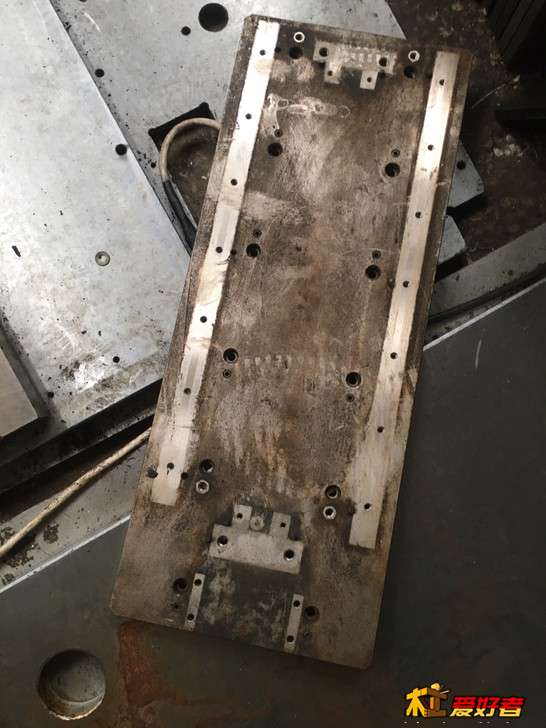

买了个闲鱼的滑台底板材质铁适合20线轨，想做y轴，有哪些步骤呢？
- w2 W; b( ]3 X1 根据中间的尺寸定导轨。
( `" Y+ B! S4 O, u8 X2 两侧的尺寸定20的轨道。
, a) X$ {6 n/ }5 D! D) j3 靠山怎么定呢，老板给的回复，发你须要的尺寸，长，宽，厚度，等就行如有合适的上图，铁板全部精磨，
2 D" K. W8 P5 a: y* h" G/ F" q不敢多问，
* K- J5 F- ]& m: Z, B买了太多的没用的配件了，这个准备好好做，希望大家指点一下吧。多谢了！
& L: c: r% ?3 u2 p8 D. Z3 K


7 M6 a: P' L, d$ m

qlljh

我是这样想的：先定下滚珠丝杆的参数，买来装好，再定轨道和看山，这样子对吗 ？

baker

外协不如买成品 别折腾了 浪费钱。

bainan8000

折腾到最后你发现钱没少花。成品还不尽人意。有直接定机器的厂家。把你的想法告诉厂家就好了。省钱省心。

来自安卓APP客户端

qlljh

bainan8000 发表于 2021-6-10 10:42
4 ?! A6 l( [0 Q折腾到最后你发现钱没少花。成品还不尽人意。有直接定机器的厂家。把你的想法告诉厂家就好了。省钱省心。

谢谢

8 z) P& [' F6 ~$ D' V5 ]

北冬树

买这东西光需要的量具价钱都要超过滑台本身了

qlljh

谢谢啦。嗯，买了就留着了。别的就不浪费钱了

天雪丿宝宝

我觉得应该先买导轨，这个底板没有靠山，但是每根导轨旁边有三个调整用的螺孔，可以用沉头螺丝配合滚销来调整直线度。丝杆的固定座中心高、滚珠丝杆螺母座的尺寸都可以在淘宝找到，最终螺母座的高度和导轨是等高的。MGN20导轨和16mm直径的丝杆是最常用的，你可以查图纸算一下，不是很难

小银狐

这个觉得还是买能保证精准度的。

pzw83

可以建模做好设计，然后买材料，另一种就是直接干，边干边想。
% V3 {- L& ?" s3 S这个没有靠山的平板，导轨安装面不够高的，得垫平，丝杆的长度比较难定。
/ L$ t7 l- C+ f* Z! e/ t! m

来自安卓APP客户端

spcspc20000

2个滑台可以拼一个XY的

qlljh

天雪丿宝宝 发表于 2021-6-10 11:13
我觉得应该先买导轨，这个底板没有靠山，但是每根导轨旁边有三个调整用的螺孔，可以用沉头螺丝配合滚销来调 ...

# p, w( P. k  k+ p谢谢啦，这个方案很现实！

zhjiang04

2 J* |6 X8 v. J  P" h3 [. {& E
很简单的一个东西，搞这么复杂，底板已经确定了用20的导轨，那么就是HGH20CA走起，量个导轨需要多长的尺寸，没靠山，导轨两边打孔攻丝用平头螺丝固定滚针固定导轨，原来导轨边上各有三个螺丝孔估计你用不上。丝杆用1605，看你这个底板上安装丝杆固定座的位置两端各只有两个螺丝孔，那么应该是安装EK12、EF12的丝杆固定座的，具体你得量一下两个螺丝孔的距离尺寸是多少，看是不是适合EK12、EF12
2 m) |$ O6 A6 Z' u4 ^: C5 E* E7 n

taohuajun

看下是梢子
' A! e8 _. X8 _! R3 v* X8 n: `

来自安卓APP客户端

jw19890329

THK的铸铁滑台不香吗

来自安卓APP客户端
