电控箱电路分享——两个按钮控制主电源启停接线示意图

钳工甲 · 发表于 2021-5-29 16:30:36

你确定这个指示灯会亮？

月夜听松2005 · 发表于 2021-5-29 22:56:24

钳工甲发表于 2021-05-29 16:30! ~ G9 }' M% o p: ?3 y. F
你确定这个指示灯会亮？

是的，T1,T2是输出端，接触器吸合后输出，即可点亮

月夜听松2005 · 发表于 2021-5-29 22:58:42

esee 发表于 2021-05-29 14:16
) i5 F1 q* E9 p: F/ W' X: y一个接触器，一个带灯的自恢复按钮开关，再加上两个中间继电器，直接接成一键启停，不是更好？

两个按键，有它的好处，谢谢你的建议，另外，建议中间继电器尽量不要用在这种按钮控制类型的主电源控制部分。

月夜听松2005 · 发表于 2021-5-29 23:00:27

钳工甲发表于 2021-05-29 16:30/ u) _5 s( x% u) i
你确定这个指示灯会亮？

这是简单电路，指示灯并接在接触器输出端，一定会亮，实际使用中。

钳工甲 · 发表于 2021-5-30 21:43:41

月夜听松2005 发表于 2021-5-29 23:00
, a: ]; f2 v Q5 h" [这是简单电路，指示灯并接在接触器输出端，一定会亮，实际使用中。

看你图上，T1和T2是同一相线，分别接在灯的两端，没有回路，怎么亮的呢？

疯狂的小说迷 · 发表于 2021-5-30 22:17:07

经典的启保停电路

月夜听松2005 · 发表于 2021-5-30 22:52:32

本帖最后由月夜听松2005 于 2021-5-30 23:03 编辑

钳工甲发表于 2021-5-30 21:43
: F* u8 U: q3 q: V& `) g+ q看你图上，T1和T2是同一相线，分别接在灯的两端，没有回路，怎么亮的呢？

T1和T2是主触点出线端的两个端子，单相中对应主触点输入端的L1和L2，也就是零火线，灯是并接在上面的。建议看下接触器示意图。

月夜听松2005 · 发表于 2021-5-30 22:54:58

疯狂的小说迷发表于 2021-5-30 22:17
8 _8 M3 |' t- F经典的启保停电路

是的

lu_mu · 发表于 2021-5-31 10:14:20

月夜听松2005 发表于 2021-05-28 12:23: w8 Y8 r2 s. B. E& X5 }
请大神指教下，哪个地方有问题

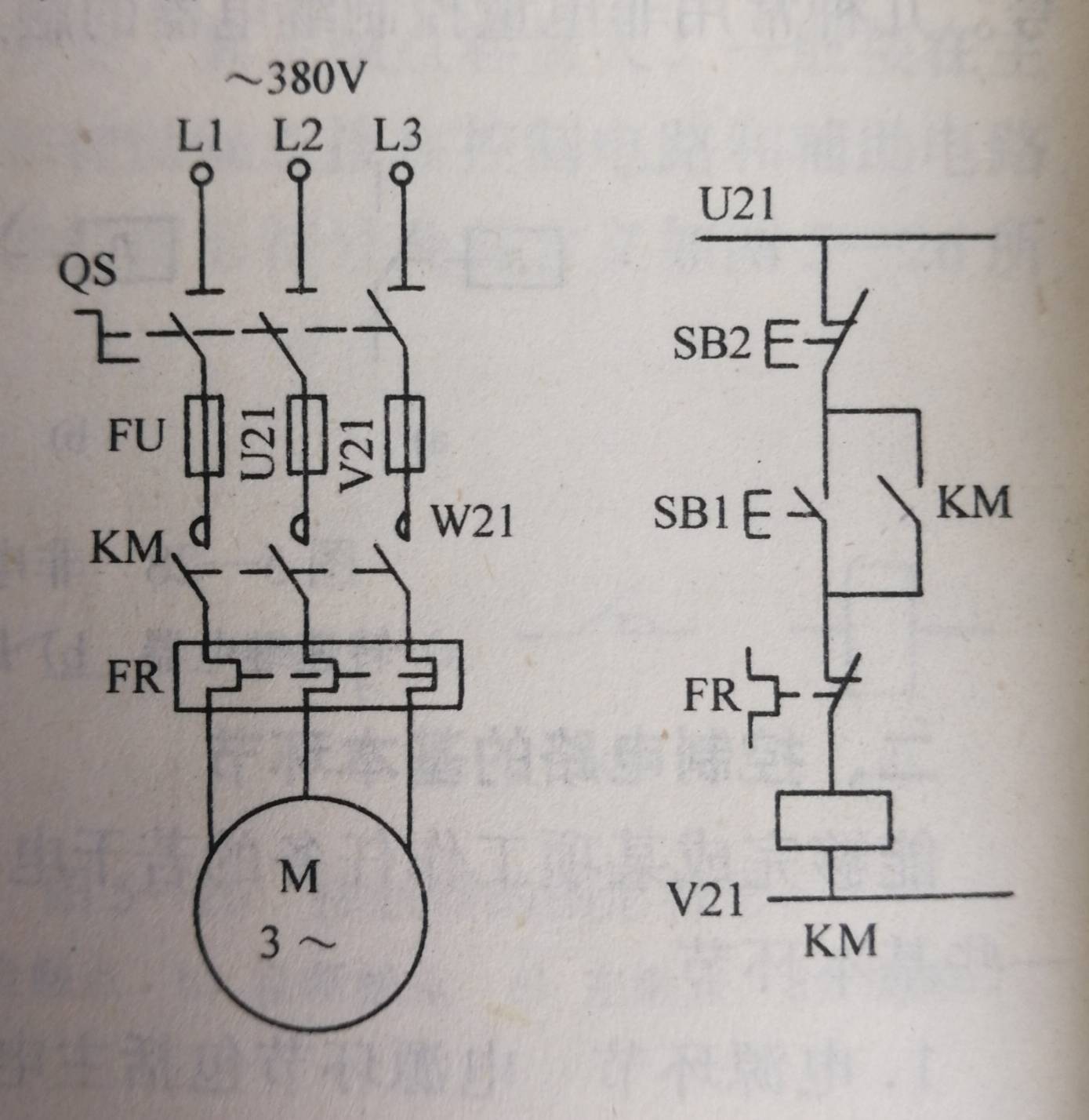

参照这个吧！另外，指示灯要接在控制回路里面。

月夜听松2005 · 发表于 2021-5-31 12:09:11

lu_mu 发表于 2021-5-31 10:14
( v7 l% b- X7 {: [- w参照这个吧！另外，指示灯要接在控制回路里面。

好的，谢谢你的建议

鲁艺传承 · 发表于 2021-6-10 11:26:33

接触电器一定得有这个派司

月夜听松2005 · 发表于 2021-6-11 11:32:53

鲁艺传承发表于 2021-06-10 11:26
; h: V7 Z& N# b& r接触电器一定得有这个派司

有证人士

鲁艺传承 · 发表于 2021-6-11 14:07:05

月夜听松2005 发表于 2021-06-11 11:324 A& Y b: e5 h- I9 ^- w8 G
有证人士

就这么简单

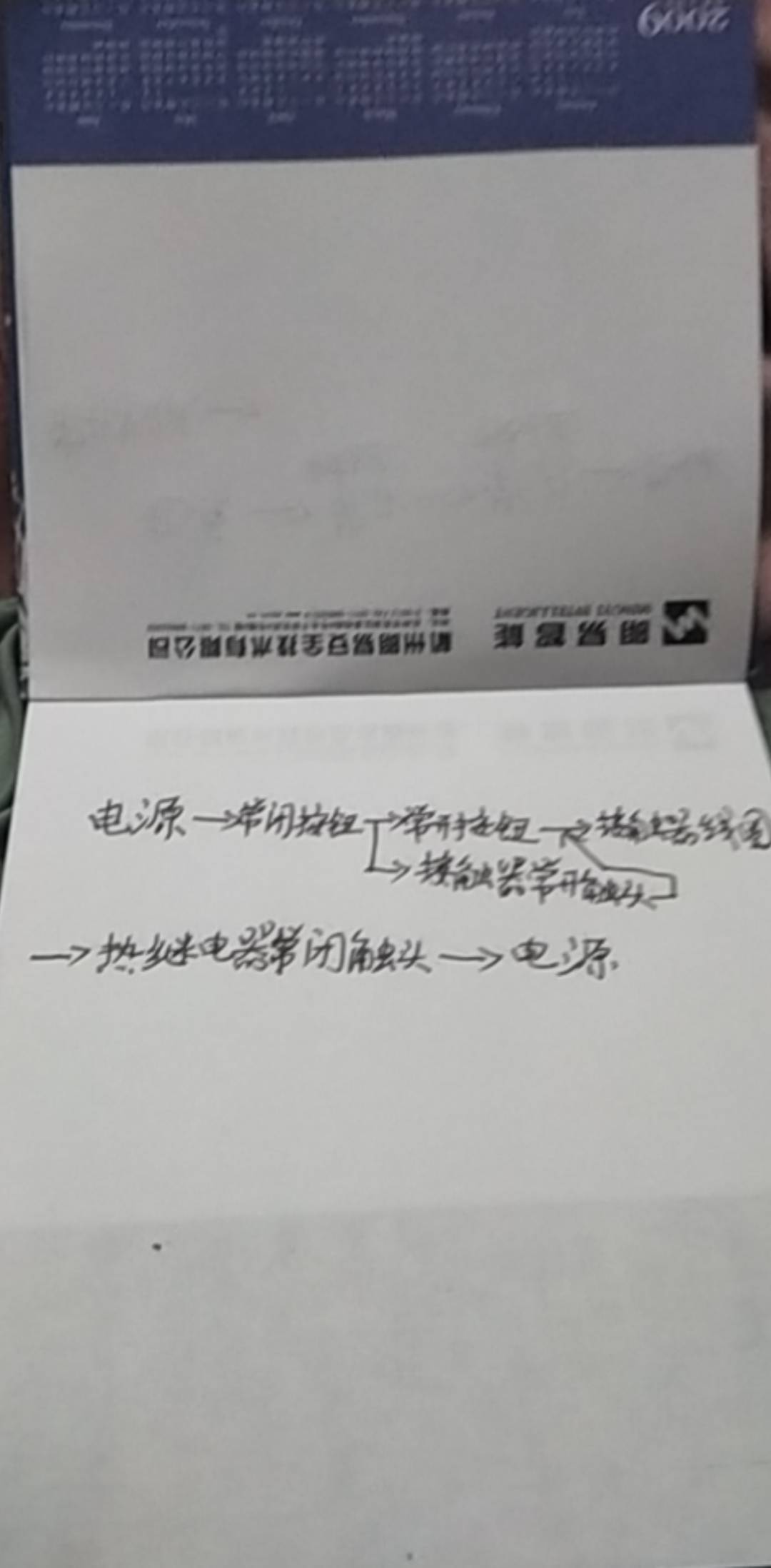

鲁艺传承 · 发表于 2021-6-13 09:20:43

esee 发表于 2021-05-29 14:166 q: i" W. j- j' E4 Q0 Z+ D: y2 [
一个接触器，一个带灯的自恢复按钮开关，再加上两个中间继电器，直接接成一键启停，不是更好？

复杂了。一个P L C 解决问题。
