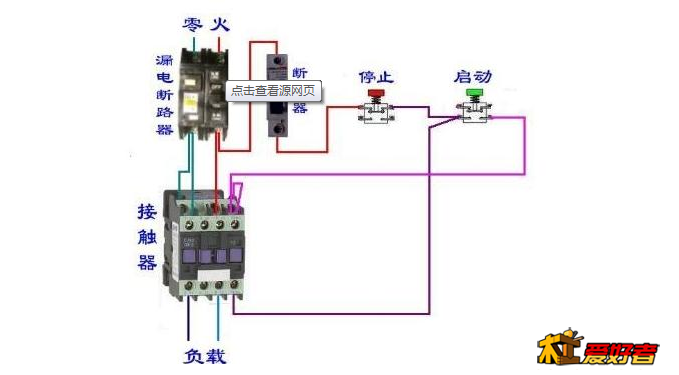

电控箱电路分享——两个按钮控制主电源启停接线示意图

lu_mu

这画法不对，还是参考一下电气原理图的单按钮启动原理图和接线图的画法

月夜听松2005

木工小迷糊 发表于 2021-05-28 12:12
+ ?+ m8 h0 L  L  V: l+ _还是两个no是吸合时连通的，不吸合时，开路的？

4 b5 ?% S( ?& n" I  Q7 ?; G4 O4 k1 N是的

月夜听松2005

lu_mu 发表于 2021-05-28 12:16
这画法不对，还是参考一下电气原理图的单按钮启动原理图和接线图的画法

2 u# ?4 C# a6 F请大神指教下，哪个地方有问题

@Hinnnnnnnnnnnn

  d4 d( o4 n# B: \# _这不就是自锁嘛？而且你按的那个开关也有带灯的没必要单独再给他一个灯。

月夜听松2005

@Hinnnnnnnnnnnn 发表于 2021-05-28 12:53
本帖最后由 @Hinnnnnnnnnnnn 于 2021-5-28 12:57 编辑
8 r1 R9 W" ^! L
2 l3 u2 {' B7 n0 E1 r) M! k这不就是自锁嘛？而且你按的那个开关也有带灯的没必要单独再给他一个灯。

! T5 [" H- r# E; y5 A+ g! M% I看机箱面板空间和个人习惯吧，这个行业也没有硬性规定。

飞长爱你

接触器上的L1L2L3是三相电源进线，T1T2T3是出线，最早都是接电机的，所以直接标T1T2T3。除了这3组主触点外还有辅助触点，主触点能承受大电流，辅助触点不能承受大电流，只能接外部的按钮开关用于控制接触器的线圈通断电，辅助触点一般标示NO或NC，NO是英语normao open的缩写，常开的意思，接触器不通电时NO触点是断开的，NC触点是normal clock的缩写，常闭的意思，接触器不通电时NC触点是接通的。

木工小迷糊

飞长爱你 发表于 2021-5-28 14:57
4 j& w/ b: i, E! |5 t! P' q$ q. e接触器上的L1L2L3是三相电源进线，T1T2T3是出线，最早都是接电机的，所以直接标T1T2T3。除了这3组主触点外 ...

这样哦。似乎交流接触器有好多种接法。

飞长爱你

交流接触器的范围很大，种类很多，用途也很广泛，各种接法都有，各种触点数都有，主触点有3组和4组的，辅助触点有1组、2组、4组等等，还可以外挂辅助触点，用途就更多了，比如可以两个接触器一起组成电机正反转控制，两个接触器互锁，正转接触器吸合时把反转接触器线圈断开，还能配合延时继电器和限位开关组成各种自动控制电路，而且还有一种接触式中间继电器，全是小电流的辅助触点，用于信号切换和自动控制等用途。

木工小迷糊

视频中那个一直亮着的绿灯是指示什么的？现在这个电路控制的是总开关，这个绿灯是在总开之前，用来指示电源有没有电？

木工小迷糊

飞长爱你 发表于 2021-5-28 17:29
交流接触器的范围很大，种类很多，用途也很广泛，各种接法都有，各种触点数都有，主触点有3组和4组的，辅助 ...

看来得找个接鉵器接法大全的东西看一看。这东西难度不大，但逻辑挺多的。。

月夜听松2005

木工小迷糊 发表于 2021-05-29 00:14
' l* n$ h$ E3 ?7 b视频中那个一直亮着的绿灯是指示什么的？现在这个电路控制的是总开关，这个绿灯是在总开之前，用来指示电源有没有电？

机箱侧面，有个机械开关……

zwsxzhong

     我只认真看图，是正确的，但连线太乱，毕竟好的电路必须正确而且简洁整齐美观！

bobdai3618

简单点说，就是按下启动按钮后，接触器线圈得电工作，原来常开的两个触点就接通了，代替了启动按钮的持续接通的作用，完成了自锁。当按下停止按钮后或者停电后，接触器失电回位，原来接通的常开触点又断开了，所以自锁解除，这时如果来电，也不会接通，保证了用电设备和维修人员的安全。

esee

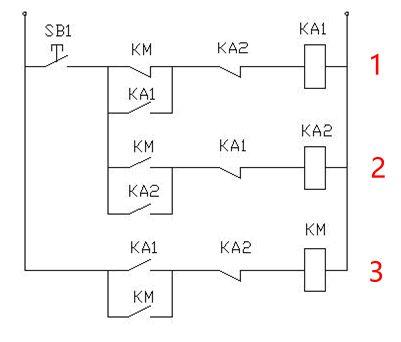

一个接触器，一个带灯的自恢复按钮开关，再加上两个中间继电器，直接接成一键启停，不是更好？

esee

面板最简洁，按钮和电源指示灯就是一个
