刨刃调节器诺里斯做好了，但是调节逻辑好象有问题

没昵称5

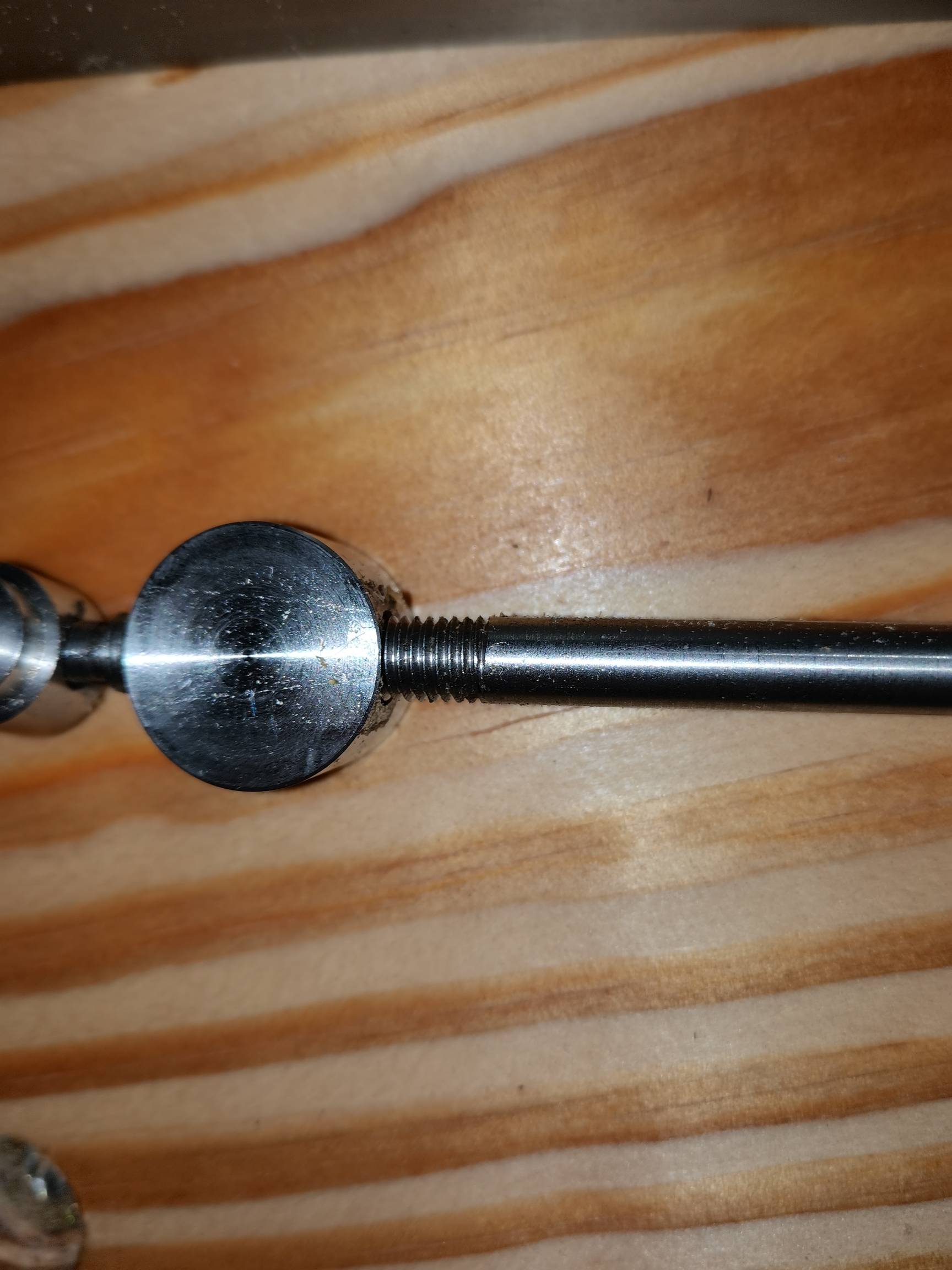

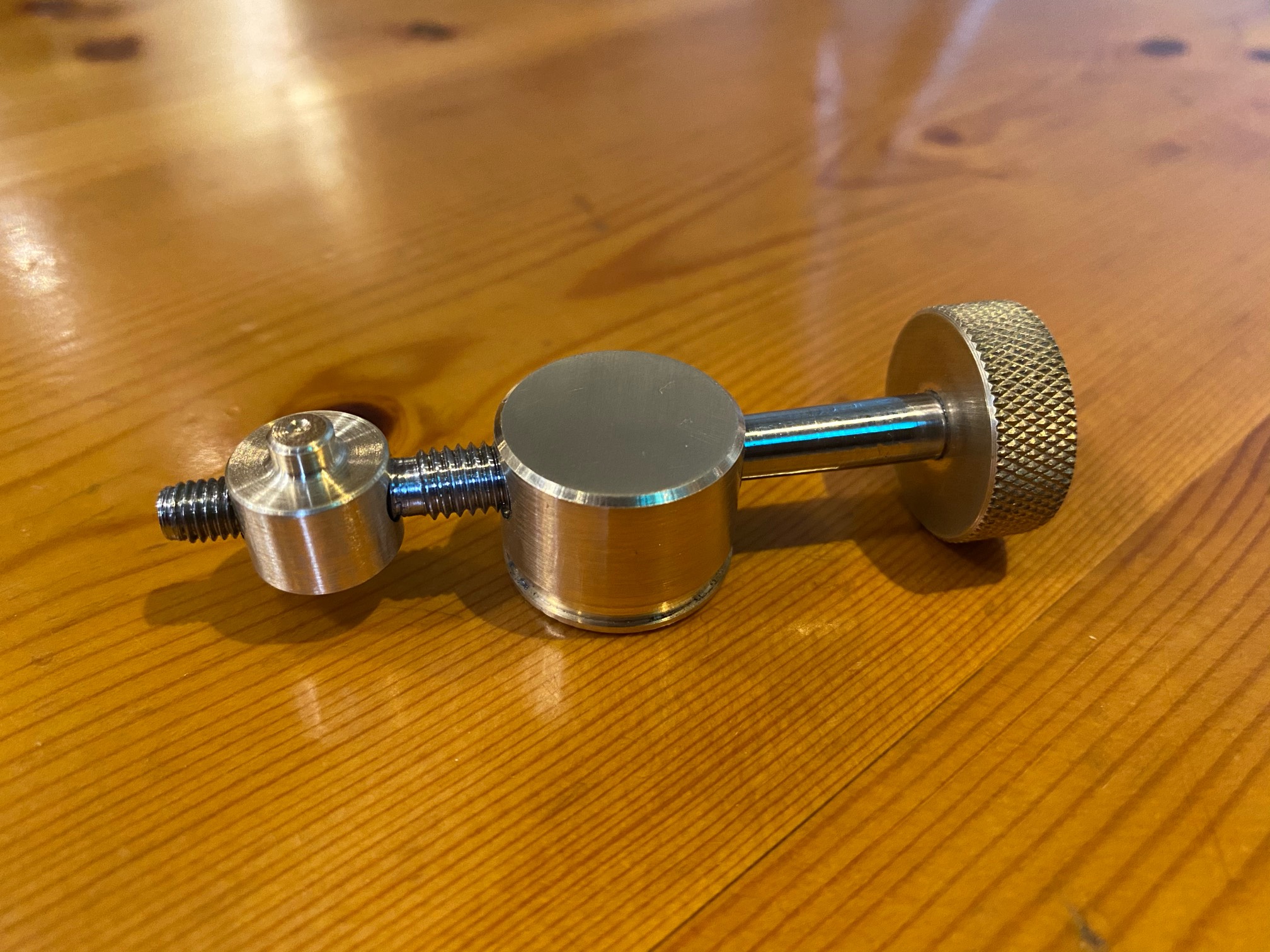

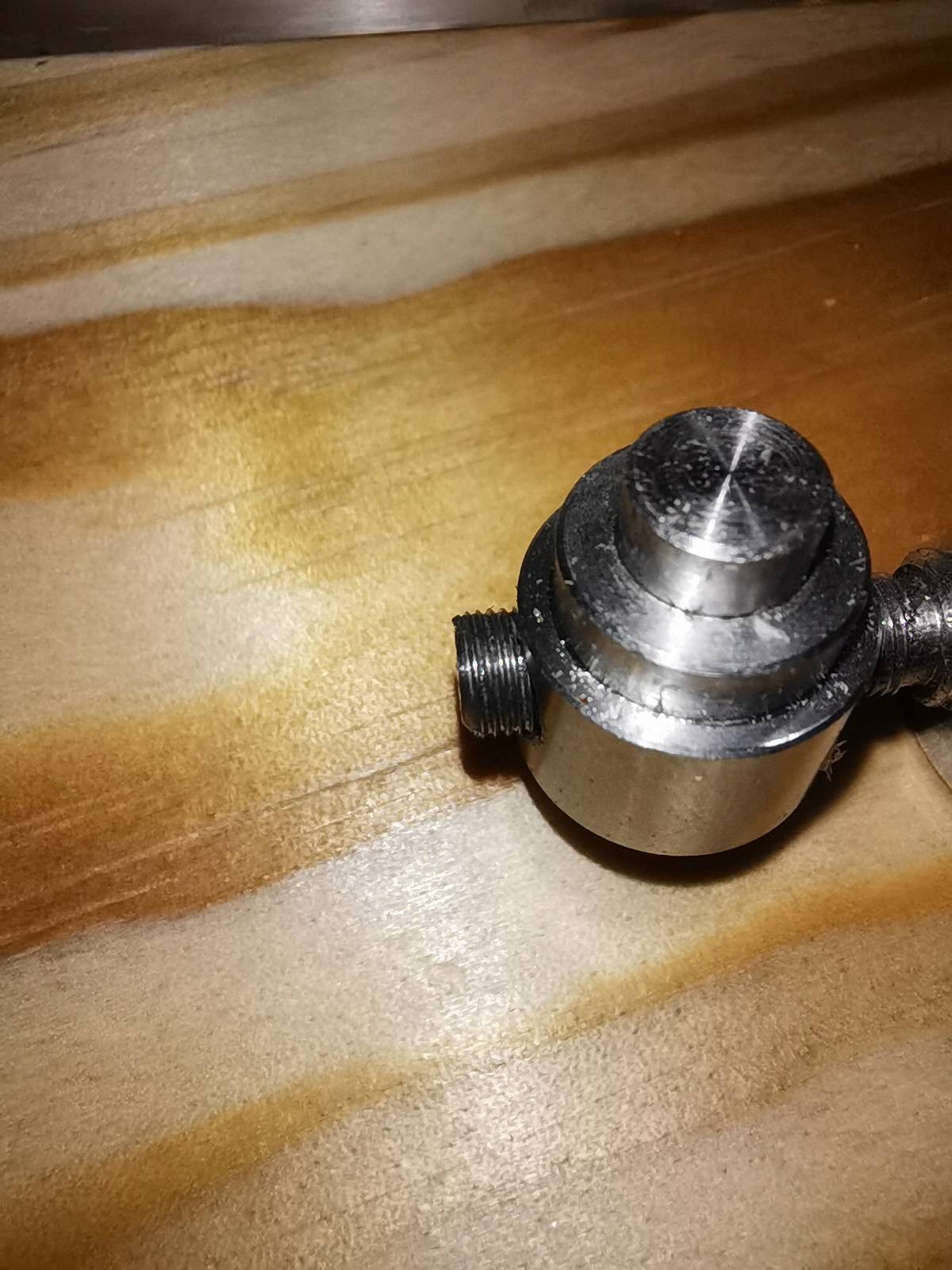

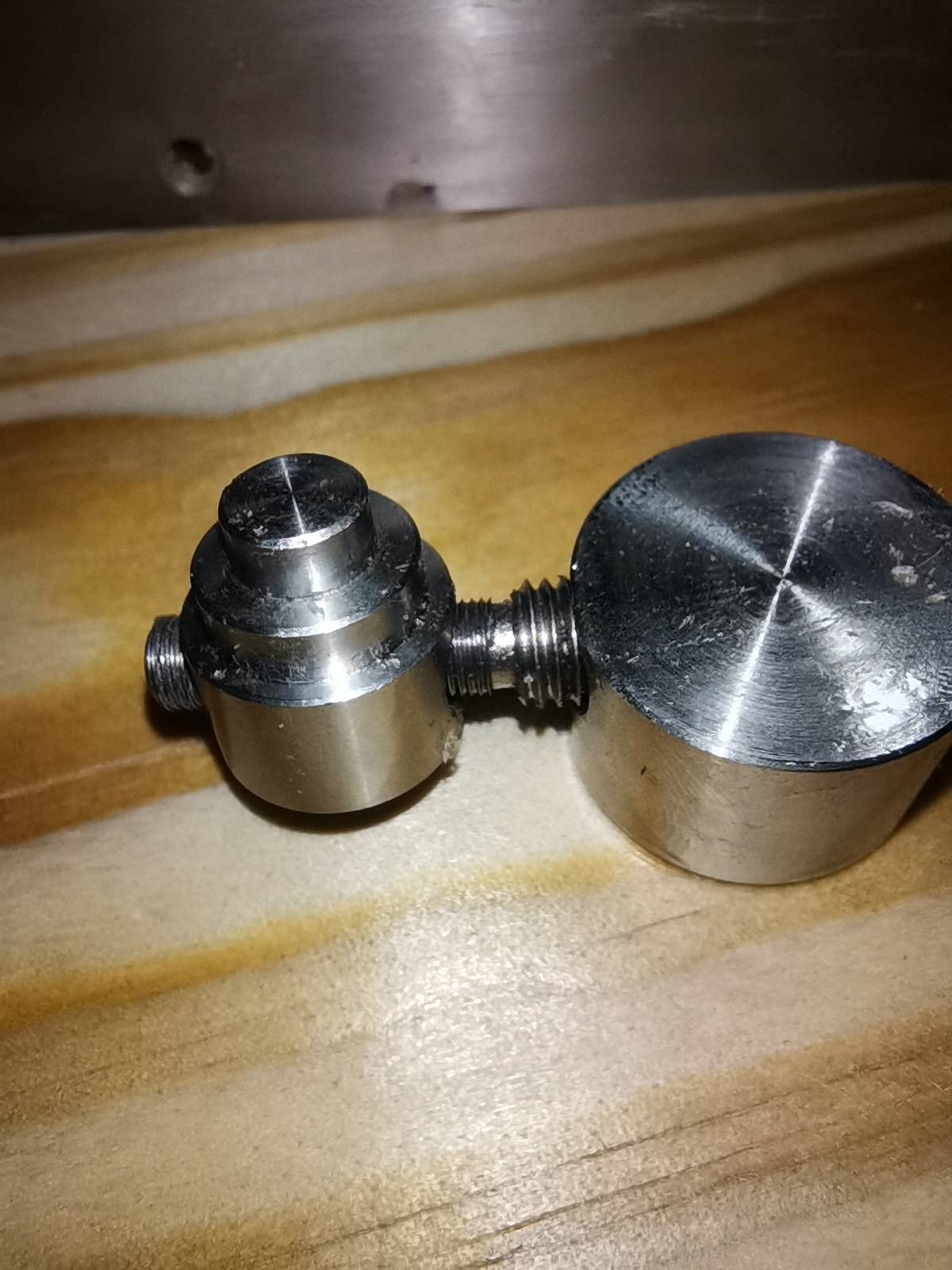

        说了要做几个诺里斯给木友自己DIY低角度欧刨用，说干就干网上买材料，买反牙丝锥和板牙。调节螺杆用不锈钢，其它的都是铜。今天做了一个出来，一调试就发现了问题。我是按照照片和一些木友的表述设计的，就是粗的部分正牙，细的部分反牙。这样设计可以提高调节精度。推理一下也对哦。我粗的部分用的是正牙M6螺距1.0。细的部分用的是反牙M5螺距0.8。逻辑就是正牙顺时针转一圈，螺杆往前移1mm，同时反牙往后退0.8mm。所以转一圈就是往前进20丝。
       但是做好后一试就发现了问题，正牙转一圈，螺杆是往前了1mm。但是由于是反牙，和刨刃接触的那个螺母根着螺杆往前了1mm同时由于螺杆转了一圈螺母也往前了0.8mm，这样转一圈变成了刨刃往前进了1.8mm。和之前想的完全不一样。
      请教木友们，第一：这样对吗？第二：该怎么改？我觉得细的部分也该是正牙。第三：哪位木友手上有诺里斯的帮我看看到底是不是一个正牙一个反牙，那个是正牙，那个是反牙，或者拍几张清晰点的照片。谢谢了。

没昵称5

我觉得二个螺纹都应该是正牙，一个m6一个M5，螺杆转一圈螺杆往前进1mm，同时刨刃调节螺母因为螺杆旋转一圈而向后移动0.8mm。这样顺时针转一圈刨刃就向前移动20丝，达到所谓的微调功能。

小豹子木艺

两个牙相同方向

陈英俊

https://www.axminstertools.com/g ... &glCurrency=CNY

我没有亲眼看过Norris，不过看这个网站的清晰大图，能够看出来粗细两个螺纹的方向是一致的

陈英俊

https://www.leevalley.com/en-ca/shop/tools/hand-tools/planes/maintenance-and-accessories/72193-slow-norris-adjuster-for-veritas-custom-bench-planes?item=06P2009

这里看到的也是同一方向

DJ不语

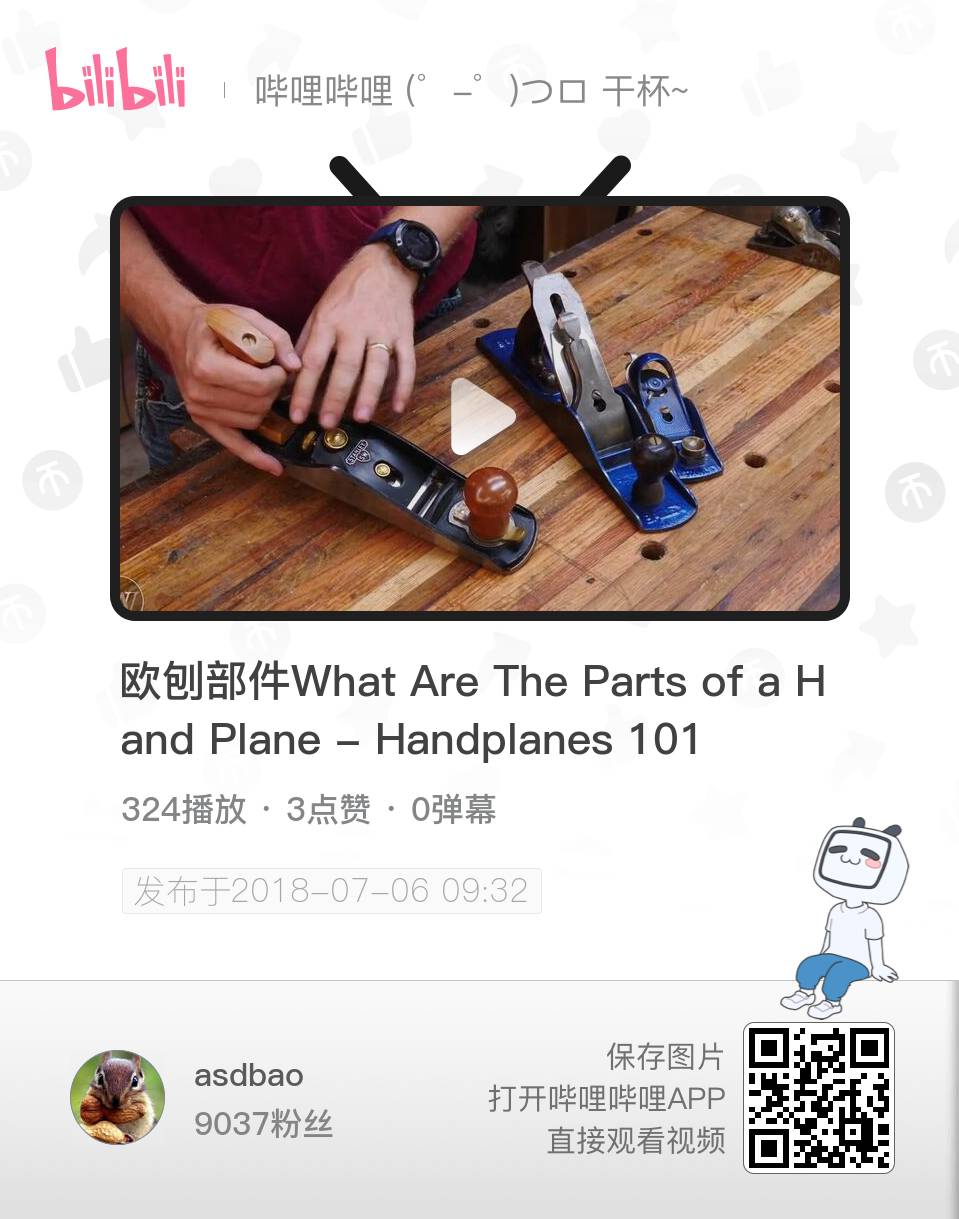

看看这个（5分55秒），英文听不懂。我观察觉得是正反牙且螺距不同。咱没有欧刨，看视频，前面的小螺母靠刨刀上的那个小孔施力推拉以及左右调节。
视频中没有看清楚蛙座那个槽中是否有个凹陷用于定位粗螺母。

理想太多事无成

陈英俊 发表于 2021-05-23 14:03
https://www.axminstertools.com/g ... &glCurrency=CNY

我没有亲眼看过Norris，不过看这个网站的清晰大图，能够看出来粗细两个螺纹的方向是一致的

我咋看都是反方向呀，难道我眼睛老花了

没昵称5

陈英俊 发表于 2021-05-23 14:03
https://www.axminstertools.com/g ... &glCurrency=CNY

我没有亲眼看过Norris，不过看这个网站的清晰大图，能够看出来粗细两个螺纹的方向是一致的

你仔细看看方向是反的哦

陈英俊

没昵称5 发表于 2021-05-23 17:12
你仔细看看方向是反的哦

其实我不懂，你能看出来就行了

没昵称5

陈英俊 发表于 2021-05-23 17:16
其实我不懂，你能看出来就行了

大螺纹反牙

没昵称5

陈英俊 发表于 2021-05-23 17:16
其实我不懂，你能看出来就行了

小螺纹正牙

没昵称5

没昵称5 发表于 2021-05-23 17:18
小螺纹正牙

但确实是细牙，多细的就看不出来了

没昵称5

难道就没有人手上有个实物？

黑猫阳台木工

没昵称5 发表于 2021-05-23 17:23
难道就没有人手上有个实物？

你这话说的。。。

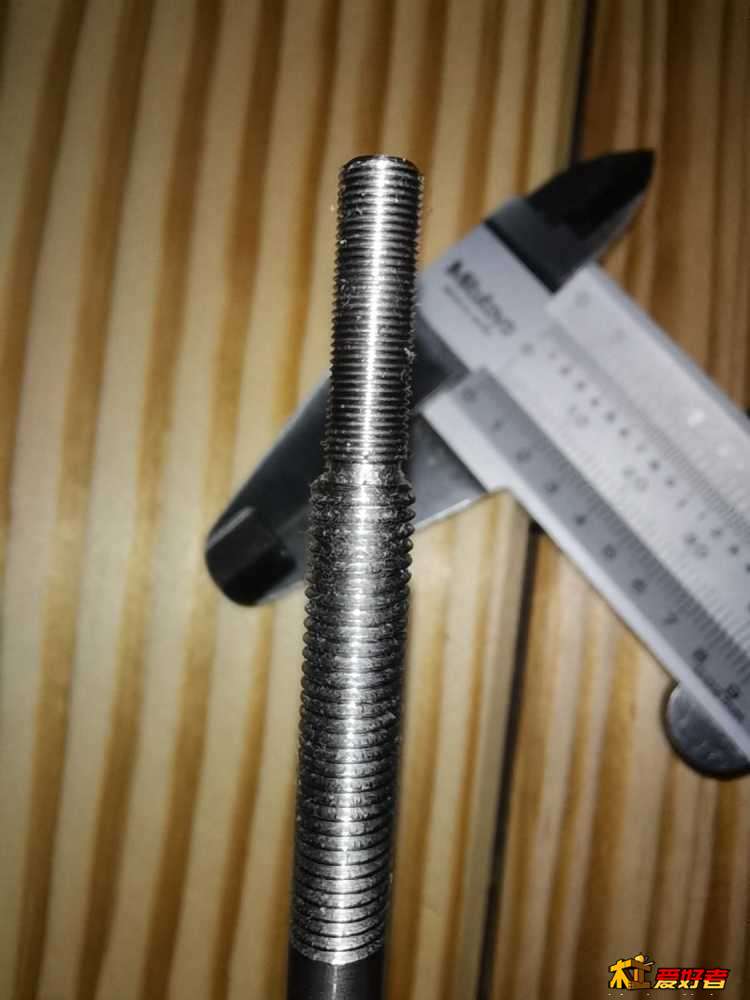

粗细都一个方向（我也不懂正牙反牙，总之顺时针转螺杆是前进）
粗的带螺纹直径6.28mm
细的4.72mm
螺距粗的0.9左右
细的0.45mm左右

黑猫阳台木工

黑猫阳台木工 发表于 2021-05-23 18:37
你这话说的。。。
粗细都一个方向（我也不懂正牙反牙，总之顺时针转螺杆是前进）
粗的带螺纹直径6.28mm
细的4.72mm
螺距粗的1.3左右
细的0.5mm左右

手工测量不一定准 太小了也不好数
量的10个算的

另外说明书有写每转一圈进刀量增加0.012英寸
（注意这个是竖直方向的增加，或者说是刨花厚度的增加，因为刨刀是45°摆放的所以对应刨刀方向要再乘以根号2，即每转一圈刨刀伸出多约0.43毫米）
