工房重器耀世登场

lukyo · 发表于 2021-4-23 14:30:57

佩服佩服，我做了一个正装仿型系统，可以翻看我的帖子哦，我做得比较粗糙

8090 · 发表于 2021-4-23 15:31:34

愚木叔叔发表于 2021-4-22 19:205 I7 E. ]9 X: Z$ F
你会CNC太好了，我一直想学这个，买了个设备几年没学会，有CNC可以开发很多榫卯模板了，两者结合天下无敌 ...

CNC板块的"阿余"也是重庆老乡，那才是大神。。。。

愚木叔叔 · 发表于 2021-4-23 15:49:46

lukyo 发表于 2021-4-23 14:308 X7 ^- ]: s3 n+ S( V6 Z! W I
佩服佩服，我做了一个正装仿型系统，可以翻看我的帖子哦，我做得比较粗糙

昨天看了个视频是个韩国人搞的设备和你这个差不多，做得非常棒！想问问你这个设备Y、X轴的定位是怎么控制的呢？是用电机控制的吗？如果需要同时进行两个轴的运行加工，操作的的姿势好像不太好摆样的。不知道你是怎么处理的呢？还看了你其他作品帖子，不愧是玩CNC的做的东西非常好！是我膜拜学习的大神啊！

愚木叔叔 · 发表于 2021-4-23 15:52:23

8090 发表于 2021-4-23 15:314 G* h! w5 J( B9 M/ F% a9 [
CNC板块的"阿余"也是重庆老乡，那才是大神。。。。

有缘得去拜访下。

钢钢 · 发表于 2021-4-24 23:35:39

是的，做啥都不容易。

钢钢 · 发表于 2021-4-25 06:55:38

请教一下，右上角那个带屏幕按键的是一个什么东东？什么牌子？

愚木叔叔 · 发表于 2021-4-25 17:48:37

钢钢发表于 2021-04-25 06:55' Z0 {& k+ C% f3 r9 z5 r
请教一下，右上角那个带屏幕按键的是一个什么东东？什么牌子？

那是光栅尺的显示控制面板，用来测量X,Y轴的位置尺寸的。有这个可以很方便在工件上定位，甚至可以不用画线了。具体什么牌子我倒没注意，这个在淘宝上能买到。

钢钢 · 发表于 2021-4-25 19:14:58

愚木叔叔发表于 2021-04-25 17:48
3 _ m* {( F$ o% a那是光栅尺的显示控制面板，用来测量X,Y轴的位置尺寸的。有这个可以很方便在工件上定位，甚至可以不用画线了。具体什么牌子我倒没注意，这个在淘宝上能买到。

这样子呀，谢谢了。

壹号木坊 · 发表于 2021-4-25 20:03:30

陈英俊发表于 2021-04-22 08:49# ~( T. I5 i1 }( V4 D3 ]
我还以为是另外一个愚木改名字了呢，看到在重庆才知道不是。另外一个愚木也是做此类设备，不过他是侧装。正装和侧装都有其发挥的空间和必要的应用场景。韩国有个商业木工坊，使用的就是一个大型正装系统，从他们公开的视频资料看，加工的想象空间很惊人。希望你的产品能够有好的表现

韩国那台机器，我做出来了，感兴趣来看看

壹号木坊 · 发表于 2021-4-25 20:05:55

limager 发表于 2021-04-22 10:44. s- O& }/ B0 V( r( ~
仔细看了两三遍，大概说说我的想法和疑问
6 [* |9 u1 A& J% U. ~* p( T首先，东西做出来，就已经很不容易了，结构，电气控制，能搞起来要花很多功夫，先致敬
4 m3 U+ w8 y2 j, M* K& @. S4 L; s$ C* K' \
几点疑问
" n4 M0 j Q& X2 ^ D1，精度达到0.005这个级别，有点困难，小尺寸铝型材做的cnc都达不到这个精度，更不用说这么大的了。是不是买的光栅尺的显示精度？0 h5 M, S; }+ }3 V: \
& m6 F4 S) C" G) N0 |1 ]
2，工作平台上下自动我看是用的光轴加滚珠滑块，这样四条腿高度的同步是怎么是实现的？图片没看太清。
) N! P- g: Z* n1 c$ i3 d$ O; e% J+ h1 U" A1 p1 p
3，上面装电动工具的横梁，看上去厚度可能是40的型材，25公斤负载，下沉量应该到毫米级别了，不知实际下沉量有多少？这会影响加工件的平直程度的
, R$ r6 ~) Q. {: k6 v$ c4，不知你是否了解过woodro lee hyun?是完全自己想的结构，还是为了申请专利规避他的设计做了变化？; i2 h+ N% `+ \4 l& S
我觉得他的设计方案更合理，这里应该有几个大佬做出成品了，壹号工坊，xzboyou，lukyo，义乌少尉，都做出来了类似的产品，特别是前两位，堪称精品。

谢谢

陈英俊 · 发表于 2021-4-25 23:06:04

壹号木坊发表于 2021-04-25 20:03+ b" s7 K0 \, E! z
韩国那台机器，我做出来了，感兴趣来看看

我看了你的帖子，你的尺寸好像小一点？

愚木叔叔 · 发表于 2021-4-26 01:28:06

壹号木坊发表于 2021-4-25 20:03
m8 |3 g$ V/ ~+ h+ R( ?3 _) y$ c2 H韩国那台机器，我做出来了，感兴趣来看看

看了你做的机器，真是漂亮，佩服得很！只是觉得操作者的站位似乎有点别扭，要同时进行X、Y轴的运动两个手的配合得多练练，另外就是较薄板竖向端面的加工，要是冒出桌面夹持位比较长，加工时会不会扰动。这个机器真得很高大尚，不过实用和性价比也是很重要的因素。

壹号木坊 · 发表于 2021-4-26 22:28:56

愚木叔叔发表于 2021-04-26 01:28
* v! K$ ]/ g1 H$ R5 X3 L看了你做的机器，真是漂亮，佩服得很！只是觉得操作者的站位似乎有点别扭，要同时进行X、Y轴的运动两个手的配合得多练练，另外就是较薄板竖向端面的加工，要是冒出桌面夹持位比较长，加工时会不会扰动。这个机器真得很高大尚，不过实用和性价比也是很重要的因素。

竖向加工长度受限90厘米左右，协调性还可以，需要操作几次，熟悉很容易上手，性价比一般.体验感好，很多零件上的好的.比如主轴电机功率大，操作起来很轻松，和您一样也有专利

愚木叔叔 · 发表于 2021-4-26 23:25:55

壹号木坊发表于 2021-04-26 22:28$ L" Y6 k/ X& ?5 U
竖向加工长度受限90厘米左右，协调性还可以，需要操作几次，熟悉很容易上手，性价比一般.体验感好，很多零件上的好的.比如主轴电机功率大，操作起来很轻松，和您一样也有专利

另外想请教下您，您的设备Y轴上如果要进行限位设定，假如行程较长，最远处的定位块要是手够不到还得爬上台面上去弄吗？

壹号木坊 · 发表于 2021-4-27 11:56:24

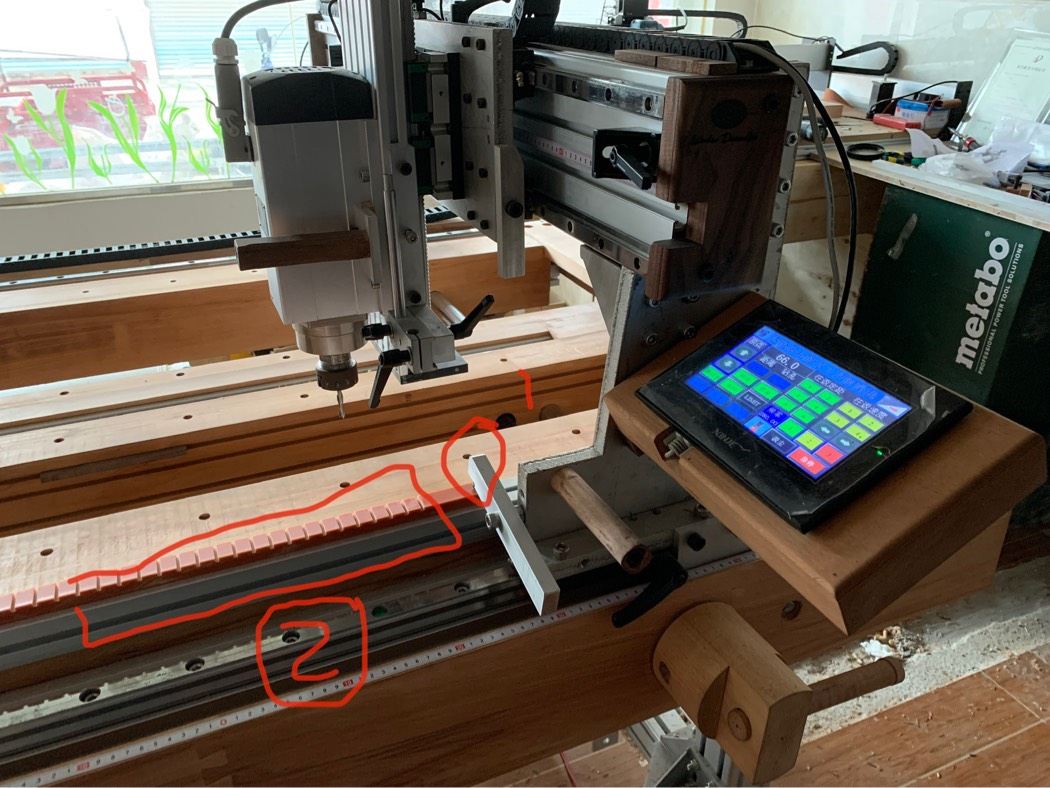

铝材上可以安装定位销，定制的螺丝。1和2配合，实现Y轴限位
