入了款flymotion的板子

dancingwind · 发表于 2021-4-15 15:27:28

湖湖发表于 2021-04-15 15:10
9 z0 S: }9 s- H% T: G0 ^" g1 v% e本帖最后由湖湖于 2021-4-15 15:16 编辑
8 ^5 P7 s/ d7 k% P7 F6 [4 D) B9 U+ v$ j) v% [
这个卡共阳接法跟其他的一样。没什么不同，可能你理解错了 + C& m& o0 [9 b1 f Q

5 p! Z+ g' j' ~+ f2 r共阴别忘记接使能 ~~~~~~~~
+ J/ [% N9 [ w: {4 m. M: s3 ~5 E7 t7 k* h
不推荐共阴。因为每次急停报警后都要回原点。原因是这时候电机都没使能了。复位后电机自动会转向磁极角此时已经丢位置了 ~~~~~~1 o+ o3 v0 ~$ t( _3 h' c
/ s8 W9 F. c# v3 c. \* ~/ X
2 i% [6 l) p3 S. \; i# f
所以很多卡都只有共阳。4 u( ?" h6 A1 }
- |) B) b( \0 R* `
共阴接法的机器很少很少 ~~~~~~~

这就不知道，他咋设计了。共阳要接板子的+5伏，不能接那2个+信号。工程师的设计思路，和电脑主板一个路子

来自安卓APP客户端

湖湖 · 发表于 2021-4-15 15:29:57

本帖最后由湖湖于 2021-4-15 15:33 编辑

dancingwind 发表于 2021-4-15 15:27$ K' m6 {1 Z# n& P5 N) s# o2 [
这就不知道，他咋设计了。共阳要接板子的+5伏，不能接那2个+信号。工程师的设计思路，和电脑主板一个路子

不会啊可以接2个 + 我所有机器都这么接的啊 ~用多少年了。 5V 也是可以接的。因为整个电路是一起的。

我认识开发这个板子的人多少年了。没听说要专门去接 5V 。倒是说过都可以因为共阳么你要嫌麻烦就把所有阳级一根线串下来随便接个阳极就行。就不用每个驱动器单独接2根阳极了。这种接法省事。但是要插拔麻烦。

我是每个驱动器单独接这样随时可以插拔 ~~~~

dancingwind · 发表于 2021-4-15 15:47:27

湖湖发表于 2021-4-15 15:29
4 u& |( p' [( V0 X& Z不会啊可以接2个 + 我所有机器都这么接的啊 ~用多少年了。 5V 也是可以接的。因为整个电路是一起的 ...

dancingwind · 发表于 2021-4-15 15:47:54

反正就是和其它的板子接法不一样

湖湖 · 发表于 2021-4-15 16:21:22

本帖最后由湖湖于 2021-4-15 16:22 编辑

dancingwind 发表于 2021-4-15 15:47# H/ m9 c K0 |$ s1 J, l" L: @
反正就是和其它的板子接法不一样

不知道卖家为啥这么说可能缺心眼 ~~~~~~~

但是我的都是正常接线用几年了 ~~~~~都是正常接法。

dancingwind · 发表于 2021-4-15 16:52:10

湖湖发表于 2021-04-15 16:21! I7 Z2 z8 o" w s3 O o
本帖最后由湖湖于 2021-4-15 16:22 编辑
9 y8 \* o) b% C- g8 E( c
" M, B" B) |) y! y" [$ ]. ?1 p! p& K9 @! n7 b2 k
不知道卖家为啥这么说  可能缺心眼 ~~~~~~~2 A* ~$ J, ?8 T" m) u" _1 i- `
' G) Y0 u: V7 v4 p: E- Y- a

( T! H9 j% U- [: V+ M- |% a3 Z7 z* U0 K! K4 S
但是我的都是正常接线  用几年了 ~~~~~都是正常接法。

我试了，只能正转，才问的

来自安卓APP客户端

湖湖 · 发表于 2021-4-15 17:04:04

dancingwind 发表于 2021-4-15 16:52
: U% v% Z4 o* y1 i: s* P2 H, Y8 B9 o我试了，只能正转，才问的

不可能啊我都是用这个卡难道卖你的是有问题的

dancingwind · 发表于 2021-4-15 17:06:05

湖湖发表于 2021-04-15 17:04
4 `: n9 b! z1 {) c7 Q0 X8 X不可能啊  我都是用这个卡  难道卖你的是有问题的

不知

来自安卓APP客户端

湖湖 · 发表于 2021-4-15 17:23:40

dancingwind 发表于 2021-4-15 17:06
% e t+ Y; @0 x Q5 k" K不知

我知道了他的意思是你不要短接起来用

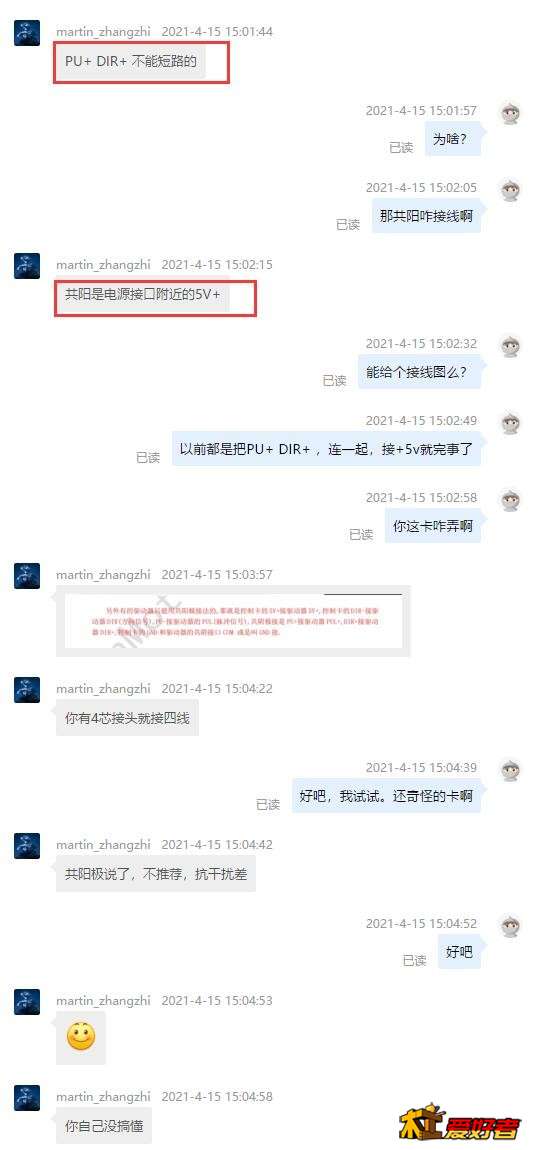

DIR 阳级给驱动器 DIR 阳极 PU 阳极给驱动器PU 阳极

如果你要短接就全接到 5V 上。这个是正常的接法。

dancingwind · 发表于 2021-4-15 17:32:20

本帖最后由 dancingwind 于 2021-4-15 17:35 编辑

湖湖发表于 2021-4-15 17:23! g b! W2 o% x C a
我知道了他的意思是你不要短接起来用
! q' V$ l- X% x6 e6 W& A6 o" v( Q8 s5 s! x. q
DIR 阳级给驱动器 DIR 阳极 PU 阳极给驱动器PU 阳极

不太懂这个板子的设计

在这家买的板子：https://item.taobao.com/item.htm ... 040&_u=f3ietp8qbd59

不知道是不是正品，下午跑了10次，脉冲断了3次。不知啥问题，还在找问题。

各个板子用下来，还是老维宏最稳定，一次问题没出过。

minroad_2012 · 发表于 2021-4-15 17:32:57

这个卡用的更高级的差分驱动芯片，有4线，就不要用三线接法，是这个意思，楼主没懂电路这一块，很多板子都是共阳极，这个是低端做法，共阳极就是少一根线，驱动器端PUL+ 和DIR+ 接电源5V+ ，驱动器的PU- 就是脉冲控制输入了，DIR-是方向控制输入，实际就是只接了两个控制信号，而差分是高速信号传输标准做法，在传输高速信号时可以避免线路干扰，差分最高可以传输10M频率，共阳极接就只能到200K一下，驱动器，伺服都是这么说的，所以反复说，推荐接4线，共阳极可以接，公共端5V是接电源入口那边的5V+ 不是接PU+ DIR+，不能短路PU+DIR+，是这个意思

dancingwind · 发表于 2021-4-15 17:36:18

minroad_2012 发表于 2021-4-15 17:320 d+ a' G/ S9 }% l
这个卡用的更高级的差分驱动芯片，有4线，就不要用三线接法，是这个意思，楼主没懂电路这一块，很多板子都 ...

嗯，所有接线都要重新搞一遍，好麻烦啊

湖湖 · 发表于 2021-4-15 18:08:02

dancingwind 发表于 2021-4-15 17:36
) s+ V6 Z/ S$ g$ g嗯，所有接线都要重新搞一遍，好麻烦啊

哈哈哈谁让你开始就错了

湖湖 · 发表于 2021-4-16 03:25:15

本帖最后由湖湖于 2021-4-16 03:43 编辑

dancingwind 发表于 2021-4-15 17:36& n, B4 }2 g- p# d( @
嗯，所有接线都要重新搞一遍，好麻烦啊

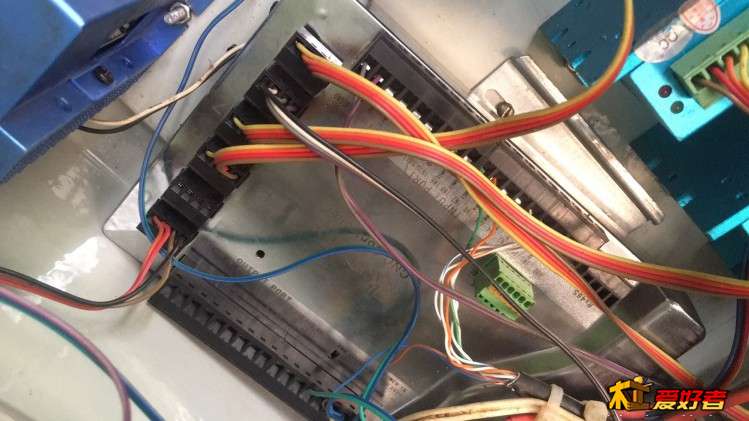

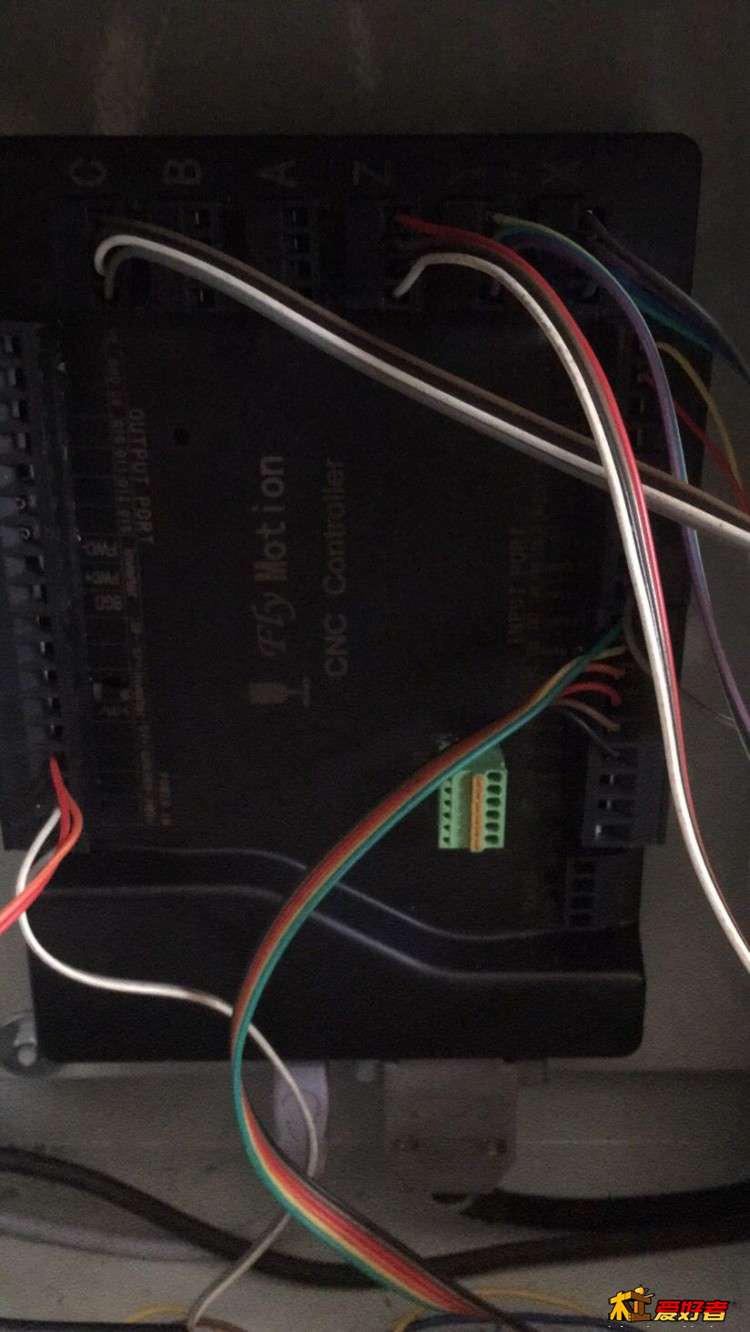

建议你买点这种排线。做信号线很方便。~~~· ~几米可以用很久。随便长度随便多少路。你既然要做测试就不能乱接线。得按规矩来才能让别人信任 ~~~~~~~~~~我买了一卷用了 6年了。一半都没用掉 ~~~~~~~~~

这么说是很多时候我们习惯各种串接。可你要做测试要得到1个真正的结果是不能这么干的。接口都是要1对1的！其实要反过来干！毕竟1个各种串接的端子是没有说服力的 ~你要打垮别人自己就不能做的有缺陷~~~~~~这种排线很合适

不要小看其实做步进电机电源线都够。反正你是 0载荷

dancingwind · 发表于 2021-4-16 08:59:57

湖湖发表于 2021-4-16 03:25% n V) G9 X3 c! T6 G4 l; J
建议你买点这种排线。做信号线很方便。~~~· ~几米可以用很久。随便长度随便多少路。你既然 ...

上100kHz后，跑一半，不发脉冲了，不知道是软硬件哪里的问题，懒得排查了。同样设置，维宏还是稳定，不过是低频。
入了块芯合成科技（wixhc）的，看看还有问题么。
https://www.wixhc.com/xw/235.html
