有没有能告诉下这个加工A轴保护速度是什么意思

芊行万采 · 发表于 2021-3-30 21:40:22

这厂家

来自苹果APP客户端

湖湖 · 发表于 2021-3-30 23:19:57

芊行万采发表于 2021-3-30 21:401 G2 A% p6 J$ P3 F- e; A, B
这厂家

闭环电机能跑1000~2000转你这个开环最多 300转，

芊行万采 · 发表于 2021-3-30 23:31:38

湖湖发表于 2021-03-30 23:19
8 N. N: w: m# t$ |' ]; X闭环电机能跑1000~2000转  你这个开环最多 300转，

驱动器搞错了是这个

来自苹果APP客户端

宁19990308787 · 发表于 2021-3-31 02:37:23

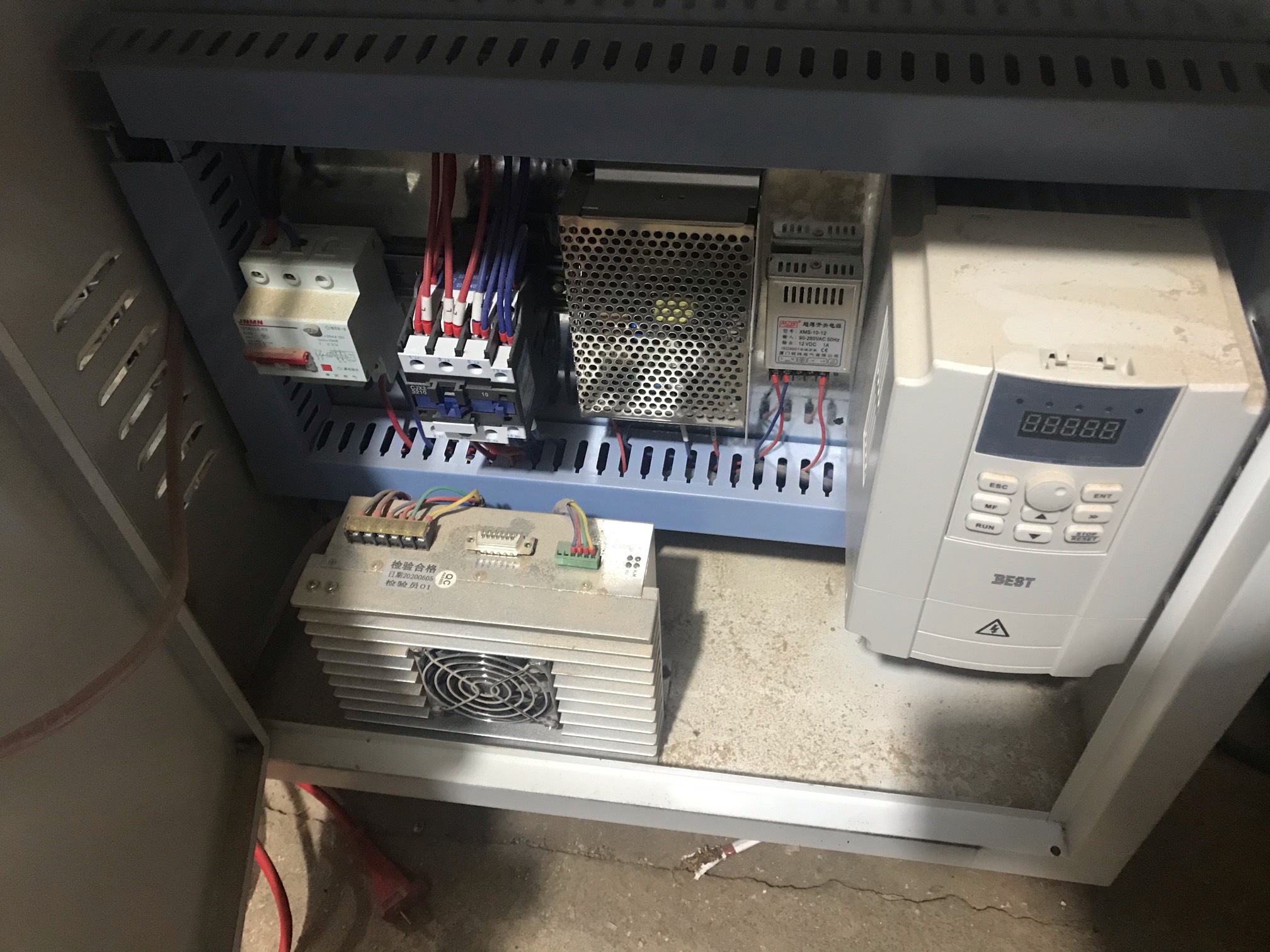

拍个接线端子照片看看

来自安卓APP客户端

芊行万采 · 发表于 2021-3-31 07:26:16

宁19990308787 发表于 2021-03-31 02:37
, D5 @5 ^) d3 ?4 X; L拍个接线端子照片看看

这能看吗？

来自苹果APP客户端

湖湖 · 发表于 2021-3-31 07:32:38

本帖最后由湖湖于 2021-3-31 07:34 编辑

芊行万采发表于 2021-3-30 23:31
2 n2 ?* B% I. o2 U驱动器搞错了是这个

我没算错你的是闭环 2细分也就是 2000一圈电机脉冲

2000X40 =80000 ~这个没错 ~~~~你可以尝试雕个简单的去看看 ~最好是字 ~以你的以往的说法可以确定是你不知道原理。

当然你不能老看错啊。确定才能找到根源。

芊行万采 · 发表于 2021-3-31 07:53:33

湖湖发表于 2021-03-31 07:32) t. Q1 s) z7 @2 q$ K
本帖最后由湖湖于 2021-3-31 07:34 编辑 4 E! O8 m  M+ Z
0 M# c8 Y% c. k2 D7 n7 h8 l* W& @
+ o. B) [8 R- F; H. p. y5 v% ~( n
我没算错你的是闭环 2细分也就是 2000一圈电机脉冲 ! ~4 \9 X- d  q/ N! u
  w/ Y$ |, @7 i& Z9 Q8 c

9 ?0 ?: G" F' m0 I. V$ g2000X40  =80000  ~这个没错 ~~~~你可以尝试雕个简单的去看看 ~最好是字 ~以你的以往的说法  可以确定是你不知道原理。% s$ D4 j# N' C+ ?5 N) s
9 o1 Z5 C7 @: ^5 u
当然你不能老看错啊。确定才能找到根源。

嗯

来自苹果APP客户端

芊行万采 · 发表于 2021-3-31 07:54:26

芊行万采发表于 2021-03-31 07:53( J. ~! q( @7 \ t& m1 j, B
嗯

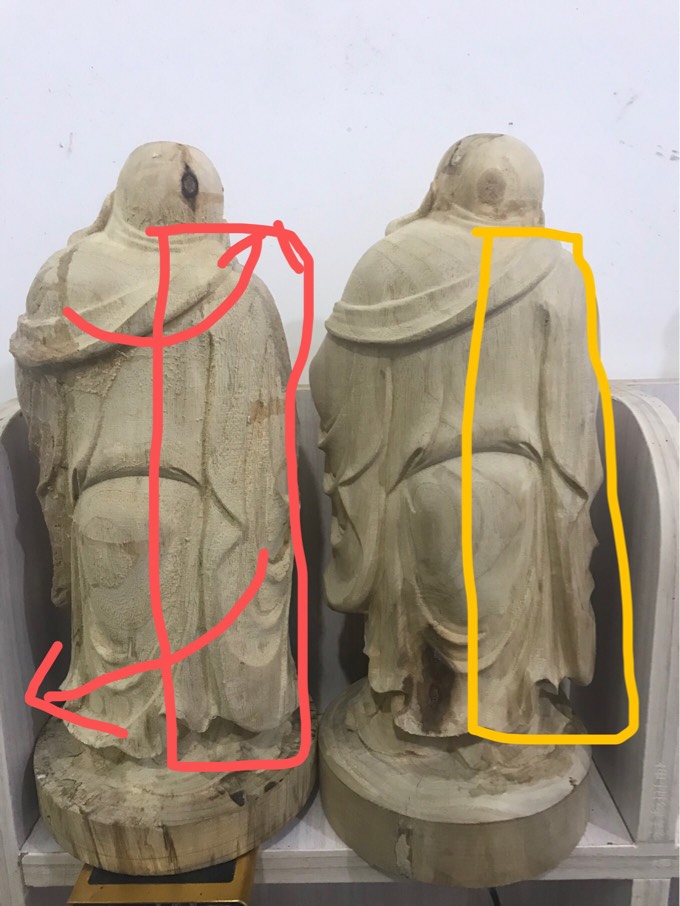

非常感谢！就是不知道为什么扭曲了

来自苹果APP客户端

芊行万采 · 发表于 2021-3-31 07:55:42

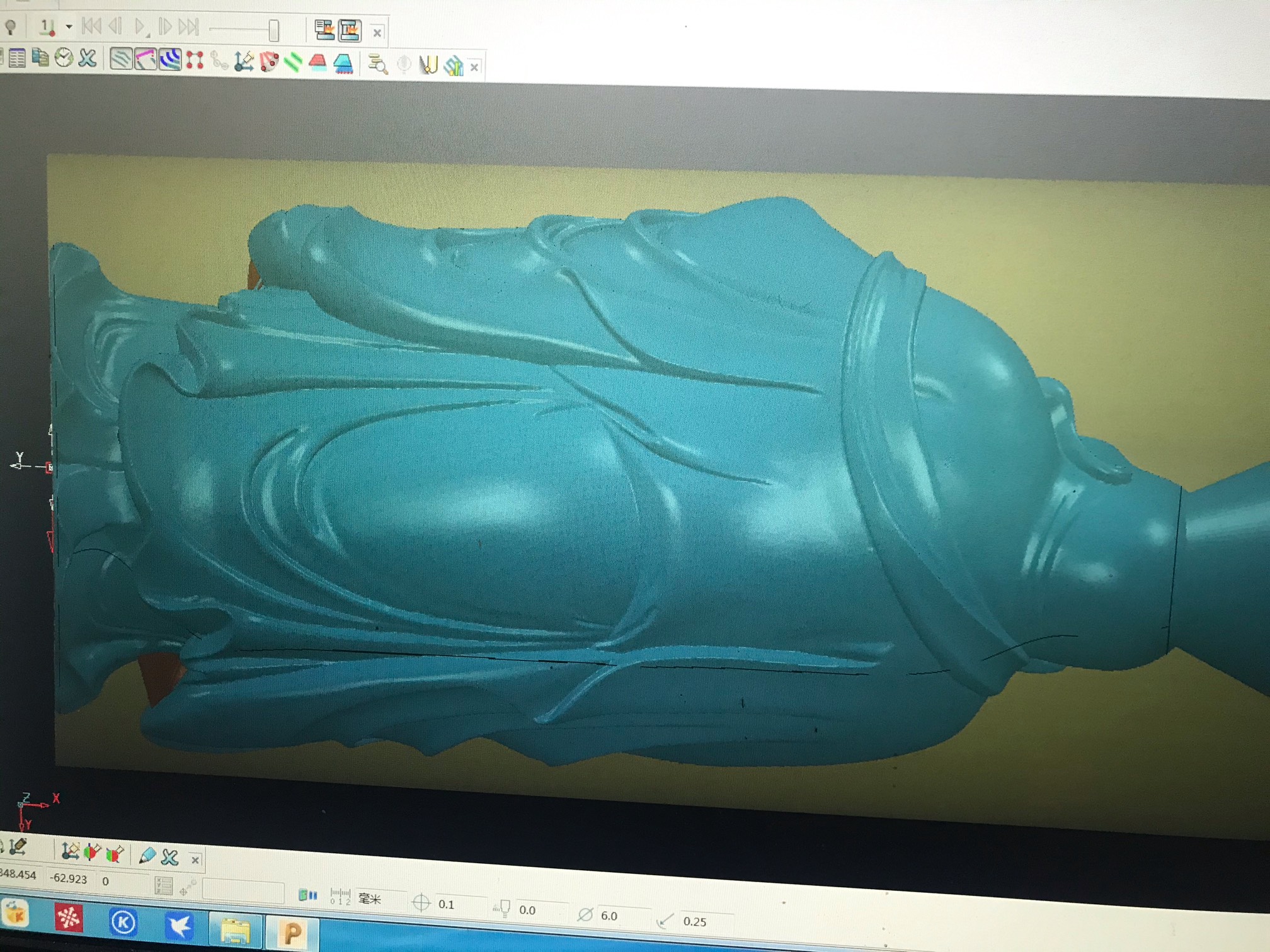

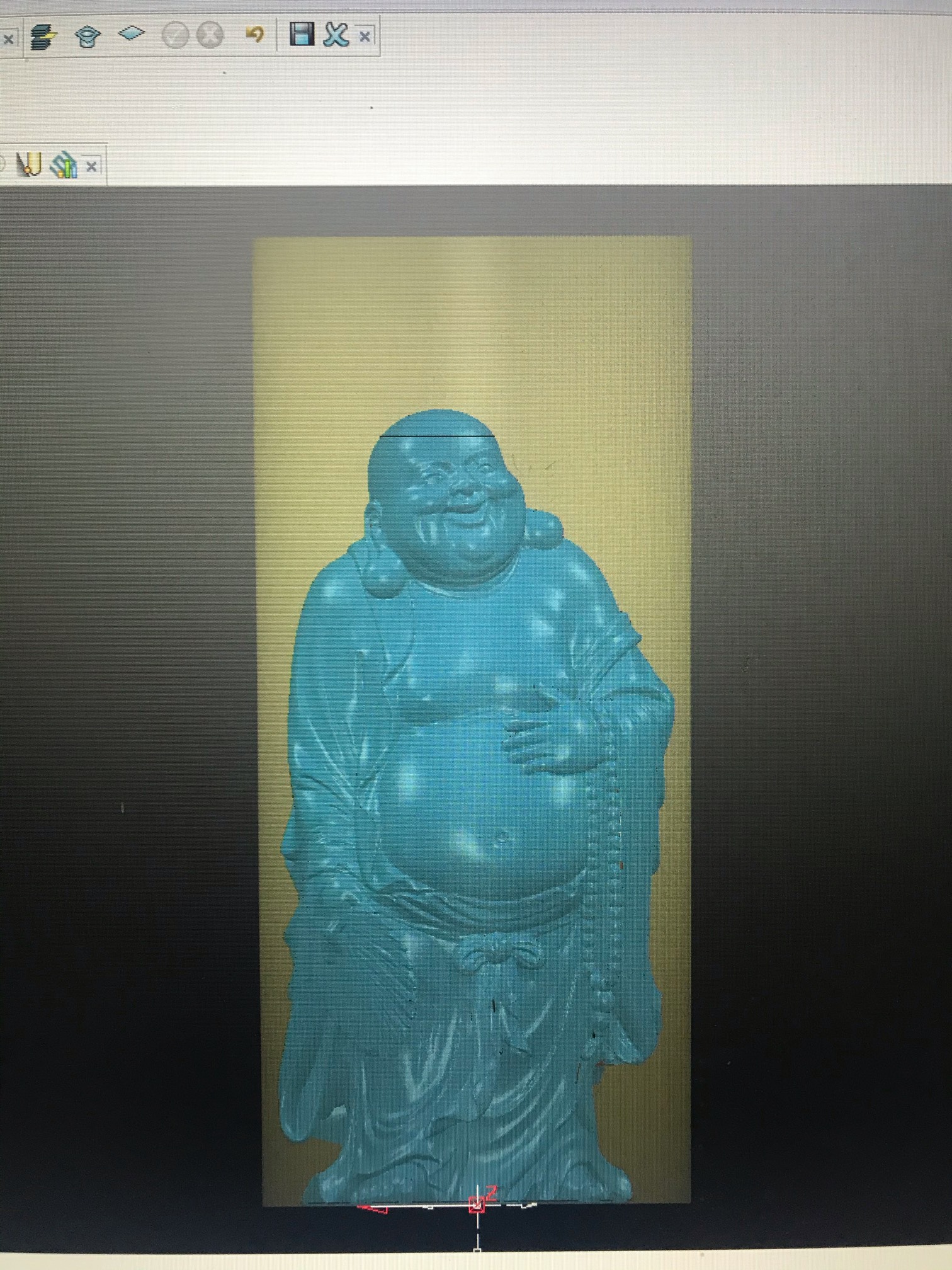

模型

来自苹果APP客户端

芊行万采 · 发表于 2021-3-31 07:58:11

湖湖发表于 2021-03-31 07:32
: m9 K; a- l4 L) ]' \* a5 I本帖最后由湖湖于 2021-3-31 07:34 编辑
" d: u1 b. f9 ]  O
, a9 }) G, X: B% U2 i: p/ H5 p5 t, S5 E/ t5 l
我没算错你的是闭环 2细分也就是 2000一圈电机脉冲 # D4 c& T" A$ b/ h

  c; \! u/ W( I8 ~# {# c& x& ^+ n/ T' U* M8 A
2000X40  =80000  ~这个没错 ~~~~你可以尝试雕个简单的去看看 ~最好是字 ~以你的以往的说法  可以确定是你不知道原理。
9 k$ t: G; E. v  q* z  }
4 c! O0 e5 M) f: B- \# ?9 t1 p( ~+ e 当然你不能老看错啊。确定才能找到根源。

理论上可以跑多快

来自苹果APP客户端

晶研科技殷技术 · 发表于 2021-3-31 09:38:22

对应你的拨码看，1234分别是ON ON OFF OFF，那就是8000脉冲一圈了，算细分的话都是1：40了，如果你转角度没错的话，那你的应该是1:10的行星减速机，所以最终设定是80000脉冲一圈，这个问题不用去纠结，如果是错的肯定转角度都不对的。另外你的这个系统是M150，深圳众联拓的一个手柄，这个A轴保护速度你可以想成A轴的一个最大运行速度了，给你发个他们的网址，可以自己看说明书研究。www.ddcnc.com
