有没有能告诉下 这个加工A轴保护速度是什么意思

[复制链接]
芊行万采
 楼主| 发表于 2021-3-30 14:32:19 来自手机 | 显示全部楼层
芊行万采 发表于 2021-03-30 14:30
  @2 B( |9 _: Q( k$ v# q- G我也是不懂 这是厂家设置的吧 机器买来 我也动过

. U/ _# e* d1 H. i没动过
回复 支持 反对

举报

湖湖
发表于 2021-3-30 14:35:33 | 显示全部楼层
芊行万采 发表于 2021-3-30 14:30
$ M# U( P- X9 U$ H6 T. F% o# E& X* {我也是不懂 这是厂家设置的吧 机器买来 我也动过

9 R! X" r: ^( T3 m$ ?- `( |4 s旋转轴 脉冲是 按每度多少脉冲 。  直线轴是 每毫米多少脉冲 。
! h/ a( B+ K# E+ X6 r& T$ E7 |% ~( ~  p" t& b1 o
你这 每度 80000脉冲 要疯？ 也就是 1圈 28800000噗 ~~~~~~
. B- }$ D1 Y6 d$ L( ?6 [8 t; A5 [2 ^  ?$ ~/ T( ?
回复 支持 反对

举报

芊行万采
 楼主| 发表于 2021-3-30 14:39:58 来自手机 | 显示全部楼层
湖湖 发表于 2021-03-30 14:35
0 z- _! u9 v4 S! {+ }3 ]  t2 l旋转轴 脉冲是 按每度多少脉冲 。  直线轴是 每毫米多少脉冲 。
, T; {# z/ A- [) _' L1 Y9 M1 b, h, N/ W! v6 p, L
你这 每度 80000脉冲 要疯？ 也就是 1圈 28800000噗 ~~~~~~
( O0 |2 z: P- n3 I; K
这个要怎么算的
回复 支持 反对

举报

湖湖
发表于 2021-3-30 14:42:48 | 显示全部楼层
本帖最后由 湖湖 于 2021-3-30 14:45 编辑 ! A, ?: r+ O- Q3 [. V
芊行万采 发表于 2021-3-30 14:39
0 I( `+ g" r8 o% k这个要怎么算的
8 w7 U6 I7 P+ V6 f) h. g$ H
哦 看到了  你的 下一行 是 说 一圈脉冲 ; e9 ^" u. P6 W) ]9 h! T

* @% B8 p) E9 O你电机是撒电机  57步进？ 多少细分
  v8 K. J5 ]8 p( l5 E
( g  ~- K" ]' U  Q减速比 40 7 d5 |6 E# N. h9 M5 a. b
* p; L% C# O: f3 {7 M
你看看 电机 是多少细分  什么型号 ( S( k& m* E; ?
) v$ O7 E) ~  a, r9 ]; ~
按 80000脉冲 减速40 来看  你的 电机 1圈 是 2000脉冲 。3 }/ N' E8 ^* F' f0 l/ {. q

9 q$ ^9 Z& Z4 V% Y6 ^! J$ j% V2 \! E
回复 支持 反对

举报

芊行万采
 楼主| 发表于 2021-3-30 14:45:06 来自手机 | 显示全部楼层
湖湖 发表于 2021-03-30 14:425 e6 {/ [, c4 T# b
哦 看到了  你的 下一行 是 说 一圈脉冲
% D* Z; E4 U5 c! V( d: l! }5 r" n9 C. l
你电机是撒电机  57步进？ 多少细分 . J( D  J/ S8 j# r2 O8 _. ~) K
6 B2 t  H& P9 ^
减速比 40
" G! H* {2 B% X; R9 [+ s7 C) r! m6 U& V8 J! C; O# I
你看看 电机 是多少细分  什么型号

* f2 v  s. U% Q, x电机是86闭环电机 型号是450b
回复 支持 反对

举报

芊行万采
 楼主| 发表于 2021-3-30 14:45:32 来自手机 | 显示全部楼层
芊行万采 发表于 2021-03-30 14:456 d' X9 X% m# p5 x
电机是86闭环电机 型号是450b
; D0 }! O. v$ }( K8 I0 s" `
是8细分
回复 支持 反对

举报

湖湖
发表于 2021-3-30 14:45:57 | 显示全部楼层
芊行万采 发表于 2021-3-30 14:457 K: m  ?$ S- t* Z
电机是86闭环电机 型号是450b
8 A) E8 O. @6 F- ~% o" _$ _
你查下细分  2000 脉冲 就是两细分   一般不会这么设置  . J: Z2 J! @0 y
回复 支持 反对

举报

湖湖
发表于 2021-3-30 14:47:03 | 显示全部楼层
本帖最后由 湖湖 于 2021-3-30 14:49 编辑
7 D: j2 t) Z/ z! H
芊行万采 发表于 2021-3-30 14:45
- _7 k9 V* B& b是8细分
6 D6 j0 E1 Z; l5 D* O
8细分  就是 8000 X40 = 320000$ t4 }3 g" b/ o7 H# p" e' B
" l$ l9 g0 {: E5 `- O
你吧 80000 改 3200006 y6 G+ o! j. ^, H% ~! {$ @" V1 B: I
9 n$ y+ y- q3 V6 F" }8 @
然后 夹根木头  Z轴 上去 360度铣一圈  看看 对么
9 e! p2 w, I! `1 \2 w; D
- S1 g3 `" N* y' O
回复 支持 反对

举报

芊行万采
 楼主| 发表于 2021-3-30 16:32:03 来自手机 | 显示全部楼层
湖湖 发表于 2021-03-30 14:47+ K# K* ~: ^$ m
本帖最后由 湖湖 于 2021-3-30 14:49 编辑
- P. m! p1 [2 J- p0 ]" y/ j8 H6 f( w$ _. B3 q" U7 y# A
, |! c3 E4 {+ q- e8 a  E' m
8细分  就是 8000 X40 = 320000$ M. g" ]: _7 s3 i$ _" l1 @

! i! f* F6 |1 u1 g* D你吧 80000 改 320000
+ c4 h: Y' M# b$ q" P  Q. v) B& k6 C1 ]6 T& W# l
然后 夹根木头  Z轴 上去 360度铣一圈  看看 对么
  ^+ M- ~# t& i# w: F
刚刚试了 80000 没发现有偏差
回复 支持 反对

举报

湖湖
发表于 2021-3-30 16:34:12 | 显示全部楼层
芊行万采 发表于 2021-3-30 16:32
" N; n2 y; `, ?! u8 c$ Y2 G刚刚试了 80000 没发现有偏差

5 j9 u/ A! Z4 I& B如果这样 说明 你的步进是 2细分的 ，反正总有 1个是错的  要不你就继续 拧巴雕下去 哈哈啊5 K- q) ~! V3 Y) g+ z4 M" O
回复 支持 反对

举报

芊行万采
 楼主| 发表于 2021-3-30 19:42:29 来自手机 | 显示全部楼层
湖湖 发表于 2021-03-30 16:34  a1 L7 n1 M, E. ?, [. w3 |
如果这样 说明 你的步进是 2细分的 ，反正总有 1个是错的  要不你就继续 拧巴雕下去 哈哈啊
1 A/ _, f* o/ x- p+ @" U+ p
这是多少细分啊？# U8 ^8 M3 |; i& Z! D. o2 |
9 N0 u* G" Y3 N7 @% a
回复 支持 反对

举报

湖湖
发表于 2021-3-30 20:15:48 | 显示全部楼层
本帖最后由 湖湖 于 2021-3-30 20:22 编辑 3 Z& q5 {+ h4 F2 P# _
芊行万采 发表于 2021-3-30 19:42
( O6 J6 J' ?0 v, E. U这是多少细分啊？
: Y% R! K  A& K6 u. R
你这不是 闭环 86 5 p2 u0 g/ d3 Z4 D; R
5 W  K. t; f" f4 o' {6 J! D
应该是 1600 一圈 : F  o- E8 X# |$ d
; {9 z" t: d' ?% Q7 j9 x
1600X40 =64000
5 ?* B+ q3 ?( P7 o0 Z; H: K1 K- }/ f7 J7 u2 X. g
开环86 一般300转  1:40 减速 也就是  一分钟 7.5圈  也就是 最高速度 2700  你还是填2000吧   ~~~真够慢的
! b9 N# {5 u  W! V* [0 Q+ h, M
- r2 N# B( ]) G# x5 d  a2 x你要那么大 减速比干嘛 ，其实 没用 ~
1 i$ K) I; N' ^& B" D4 R1 T( l7 s+ H  e7 }! _% ~0 p+ @
1 l0 G* z9 Y$ ^! k
回复 支持 反对

举报

芊行万采
 楼主| 发表于 2021-3-30 21:07:18 来自手机 | 显示全部楼层
湖湖 发表于 2021-03-30 20:15
* M; K- b) G( B" d本帖最后由 湖湖 于 2021-3-30 20:22 编辑
/ N. g8 q& H' u
* O% I1 m( ?" Y7 V; E# Y6 }; `9 E# ~* v$ {: J, J% R& }1 D
你这不是 闭环 86
/ y% i0 Q! Q9 k% {
' m1 a' b: ?8 y应该是 1600 一圈
5 D: j* ^, d& p$ q! k8 \
+ a4 [! P- @# I, b: {1600X40 =64000
5 \$ h3 I8 H3 g1 @1 R9 t
8 u/ d, s: q6 D2 d0 U开环86 一般300转  1:40 减速 也就是  一分钟 7.5圈  也就是 最高速度 2700  你还是填2000吧   ~~~真够慢的  ' b6 P' b: ^+ b" l. _, u, F8 o4 [
5 R" c9 J. D& w& {8 f9 w3 u
你要那么大 减速比干嘛 ，其实 没用 ~

5 j; {5 C& i3 k" q1 C真是垃圾机器
回复 支持 反对

举报

芊行万采
 楼主| 发表于 2021-3-30 21:33:46 来自手机 | 显示全部楼层
湖湖 发表于 2021-03-30 20:15
  z: m' a4 L1 G* E' ?% P本帖最后由 湖湖 于 2021-3-30 20:22 编辑 ! u% H, B. N0 M3 b2 s
# q5 f' W' O. h( d, {" s
' ]* u& e# @: v  O
你这不是 闭环 86 . V7 z( y% _" C% m- l# {
' h) s) Y$ k. F+ d9 C
应该是 1600 一圈
+ u+ m- h1 n+ S* r8 B2 |% r
; H" G7 ?6 Y7 C% H! T' S% I1600X40 =640009 S) T' `& v. b; I% M
5 X2 b$ E. f& j
开环86 一般300转  1:40 减速 也就是  一分钟 7.5圈  也就是 最高速度 2700  你还是填2000吧   ~~~真够慢的  , o9 {: V8 o) `
, k# w  ^% ^4 u
你要那么大 减速比干嘛 ，其实 没用 ~

$ B. E! F, n& F5 \: r/ Z厂家说是闭环
回复 支持 反对

举报

湖湖
发表于 2021-3-30 21:35:54 | 显示全部楼层
本帖最后由 湖湖 于 2021-3-30 21:38 编辑 ; v. M. C! q% g8 o
芊行万采 发表于 2021-3-30 21:33
* _& t% h9 h, r* w厂家说是闭环
: o# ?* g/ V" l2 h! h+ n
忽悠你傻呗 闭环 连 编码器 端子都没  ~~~~~~~也 就 你不知道   哈哈哈哈
/ G5 J8 ~, m/ l. p+ o& b; ]2 }7 w" ?  ]/ Z9 {" H
没编码器 闭环个屁啊 。 靠嘴巴闭环啊 ~
1 u0 V" w) I; e3 o9 w1 `! l  h: p+ Z' ~) K. K/ F5 K) N

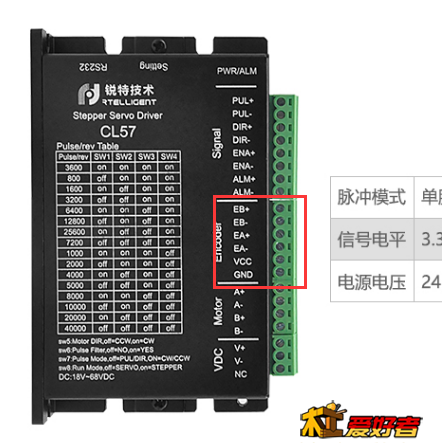

; t# {6 K& H5 E% X; K ccccccccccc.png
" S* l. T9 m% p$ \# I% C6 A+ I+ T  X* d" P9 X9 R
闭环 要有这些端子
4 W) M/ E$ }# c7 a0 [  \. a% ^0 s  i$ v: M" N4 v+ j; h
