请教雕刻机如何钻孔？

刘君71 · 发表于 2021-3-11 01:39:04

林大夫发表于 2021-03-10 23:13* M* G5 `: y) E* N
Z轴向下是以G0的速度接近工件的，下切间隙就是到距离工件多少距离的时候以下切速度开始接近工件，撤回高度顾名思义就是啄式钻孔钻一层后刀抬起来多高，因为切削液要注入孔中，对高速低扭主轴很重要。控制不好深度非常容易憋停。

看了您很多教学视频受益匪浅！还要多向您讨教了

刘君71 · 发表于 2021-3-11 01:45:41

SWSF 发表于 2021-03-10 23:238 c u, b/ H% \* d j
这种主轴不适合打孔，一般来说白钢刀打孔打45钢切削速度15米，以6MM的钻头，15000/3.14/6=795转，转速要控制在800转左右，进给率第刃0.05，800*0.05*2=80，一般用S800F80,如果打铝，切削速度60，哪转速3200，F320,这种主轴本来就不能胜任打孔的工作，如果硬来，比如钻孔，啄钻0.1，主轴很容易报销。打孔是效率很高的加工方式，我这打孔最大50，现在有钻头最大50，加工参数钢件S90F20,铝件，S360F60，

参数的必然有它存在的意义，就像学车师傅教的都是一档起步，可实际我就喜欢二档起步，车也一样开起来，但费离合啊！

感谢赐教

不高兴呢 · 发表于 2021-3-11 03:59:08

刀与孔不能一样，孔大于刀用螺旋下刀就好了

刘君71 · 发表于 2021-3-11 07:38:48

不高兴呢发表于 2021-03-11 03:59' e0 r/ M `! N$ Q& {
刀与孔不能一样，孔大于刀用螺旋下刀就好了

我也是这样想的，但应该有加工策略吧

刘君71 · 发表于 2021-3-11 07:45:11

林大夫发表于 2021-03-11 00:10

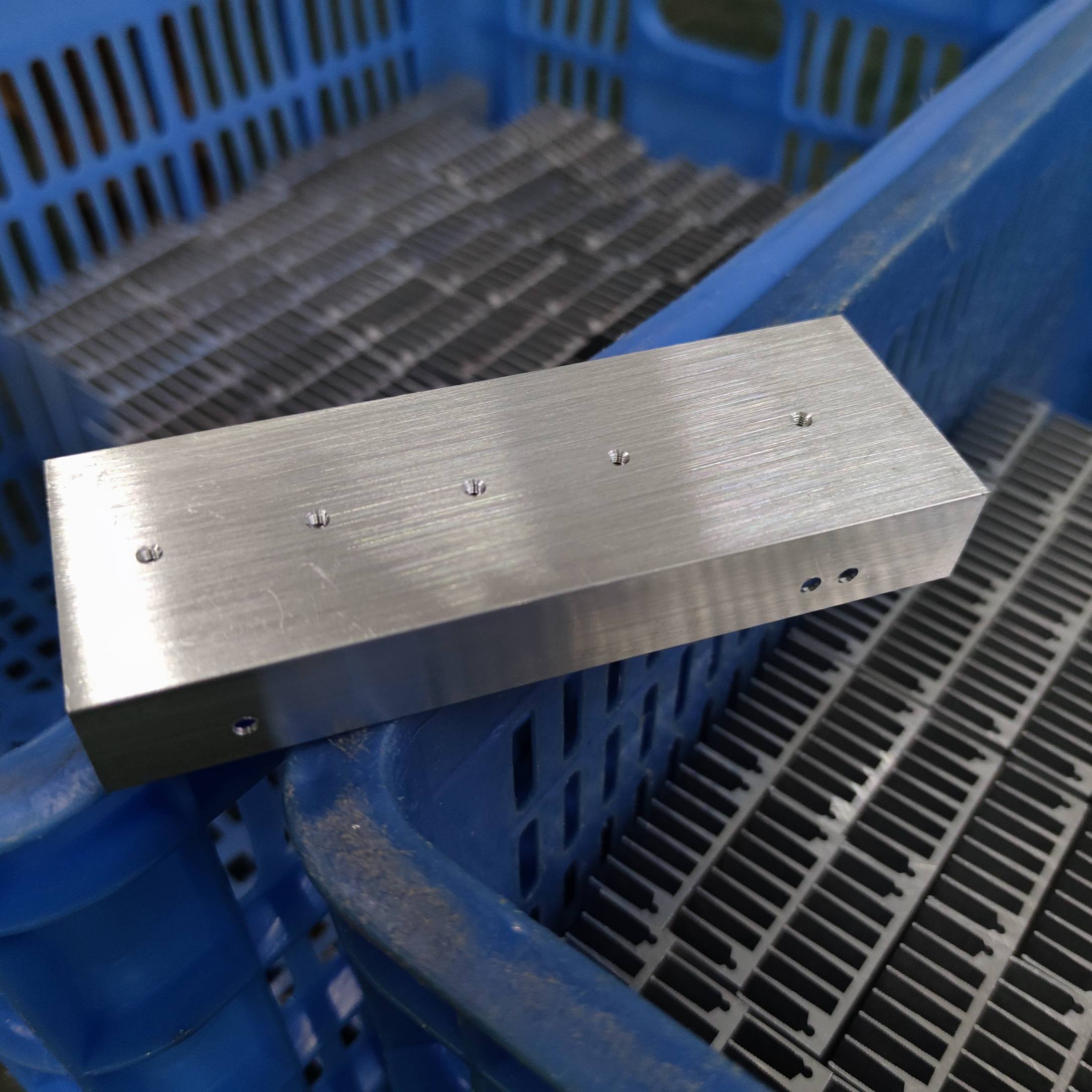

1 p0 O3 G' n4 ^$ v其实侧面的装防尘的这些要求不高的固定孔不深的，我都是3.2的钻头啄式直接干的，效率非常高，就是废钻头，好在普通钻头不值钱，也好磨。

你这是大工程造福工友啊！没看错应该是雕刻机滑台吧！

T-Mqy · 发表于 2021-3-11 08:22:57

我的方法是换个同样外径的无动力主轴，电位器调速，目前是750w伺服，钻10以内的孔没问题，再大的没钻过。
又搞了个1kw古老的台达伺服，才450钱，包技术支持，打算配个也是同样外径的bt30无动力，这个估计又可以钻更大孔了，碰到再不行的孔，再搞个1.5kw伺服，反正都是130法兰。

T-Mqy · 发表于 2021-3-11 08:30:30

T-Mqy 发表于 2021-03-11 08:22
5 x! K. l: K5 k8 e4 j我的方法是换个同样外径的无动力主轴，电位器调速，目前是750w伺服，钻10以内的孔没问题，再大的没钻过。
4 g4 P! W9 z3 k# X {. ?4 c9 X又搞了个1kw古老的台达伺服，才450钱，包技术支持，打算配个也是同样外径的bt30无动力，这个估计又可以钻更大孔了，碰到再不行的孔，再搞个1.5kw伺服，反正都是130法兰。

一般情况下无动力够了，如果要求光洁度特别高，就在精铣的时候换电主轴。。

3KS · 发表于 2021-3-11 08:35:10

刘君71 发表于 2021-3-10 22:22+ L- w+ F( S y% C0 T/ x6 x
AC中这个钻孔功能如何使用？下切间隙啥意思？钻孔策略里的撤回Z高度又是啥意思？是不是可以钻进一点抬起 ...

点一下显示帮助，你会发现答案都在软件里。

T-Mqy · 发表于 2021-3-11 08:36:29

无动力搞铝真的是搞豆腐一样，谁用谁知道

MTComputer · 发表于 2021-3-11 08:37:20

T-Mqy 发表于 2021-3-11 08:36
! k# {) b9 z0 y) g: F, [& |无动力搞铝真的是搞豆腐一样，谁用谁知道

45鋼呢 ?

T-Mqy · 发表于 2021-3-11 08:42:16

MTComputer 发表于 2021-03-11 08:379 B1 x) @9 X8 F; \% B# ~% r
45鋼呢 ?

我只能说750w的，10mm刀，切0.5进给手摇阻力不大，但机架振动大，声音大。切0.3刚好。所以跟机架也有很大关系了。

林古拉丝-铁柱 · 发表于 2021-3-11 08:57:02

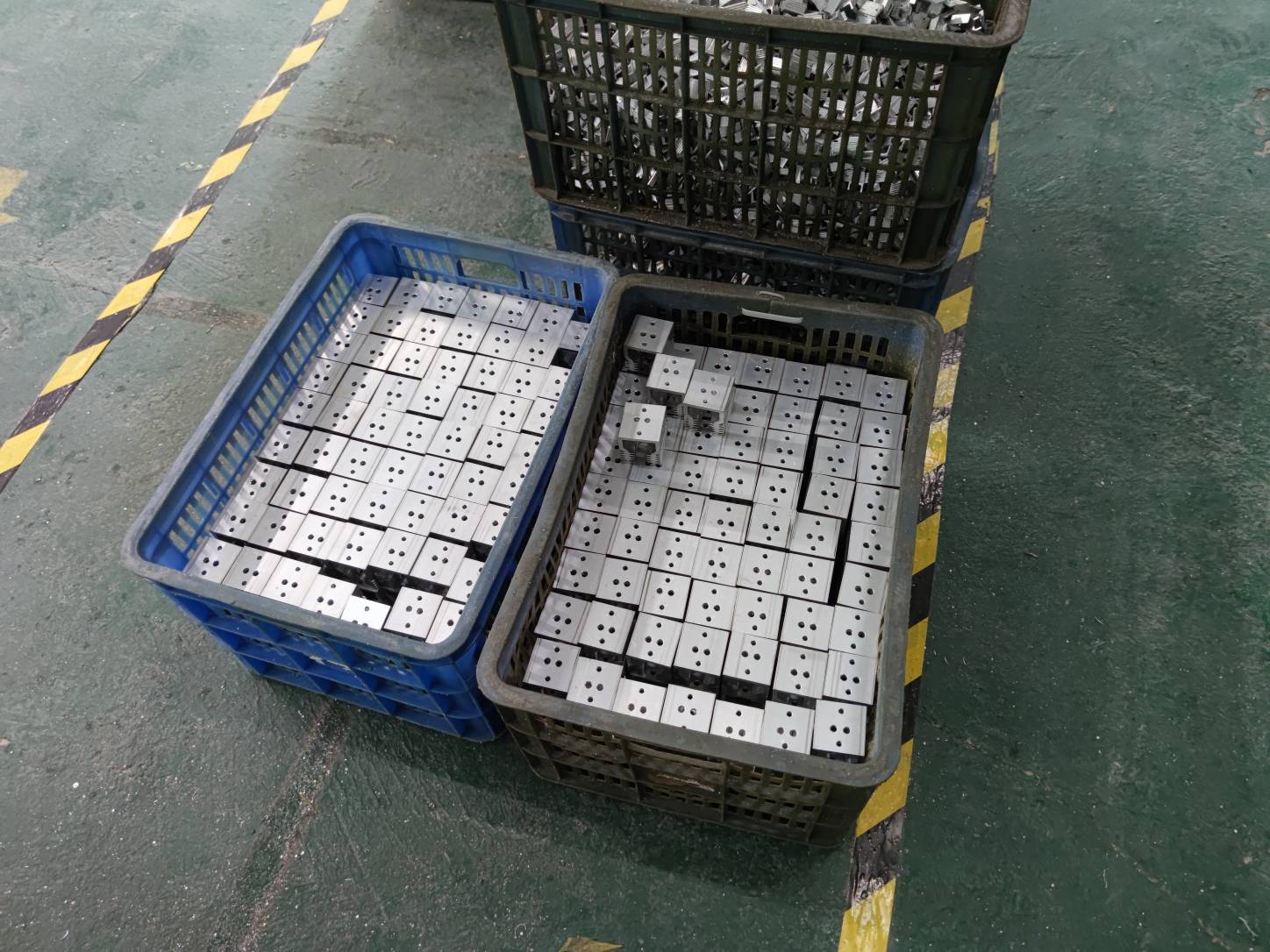

可以的呀。吃刀0.5-0.8，啄式钻孔，我们厂的多孔工件的，我都是用雕刻机钻的。

岸边孤树 · 发表于 2021-3-11 09:10:48

林大夫发表于 2021-03-11 00:05
0 P: ?8 y/ O3 @5 w1 L& [打完点等待台钻伺候

确实，量小的话还是雕刻机方便，多层慢跑精度高，像你这样的量还是台钻快，出活！

刘君71 · 发表于 2021-3-11 09:16:13

林古拉丝-铁柱发表于 2021-03-11 08:57& ^, h+ M- `- u2 v2 Q; v+ R; r, d
可以的呀。吃刀0.5-0.8，啄式钻孔，我们厂的多孔工件的，我都是用雕刻机钻的。

回头试试，不过这个啄式钻法我在AC刀路软件里没找到

我用的AC2008版

刘君71 · 发表于 2021-3-11 09:17:18

3KS 发表于 2021-03-11 08:35
# }" p* L& H+ f4 R点一下显示帮助，你会发现答案都在软件里。
