造一台三轴雕刻机（持续更新）

abs2554

这种一体台面和单独台面哪种好？担心这样台面会被XZ轴拉弯

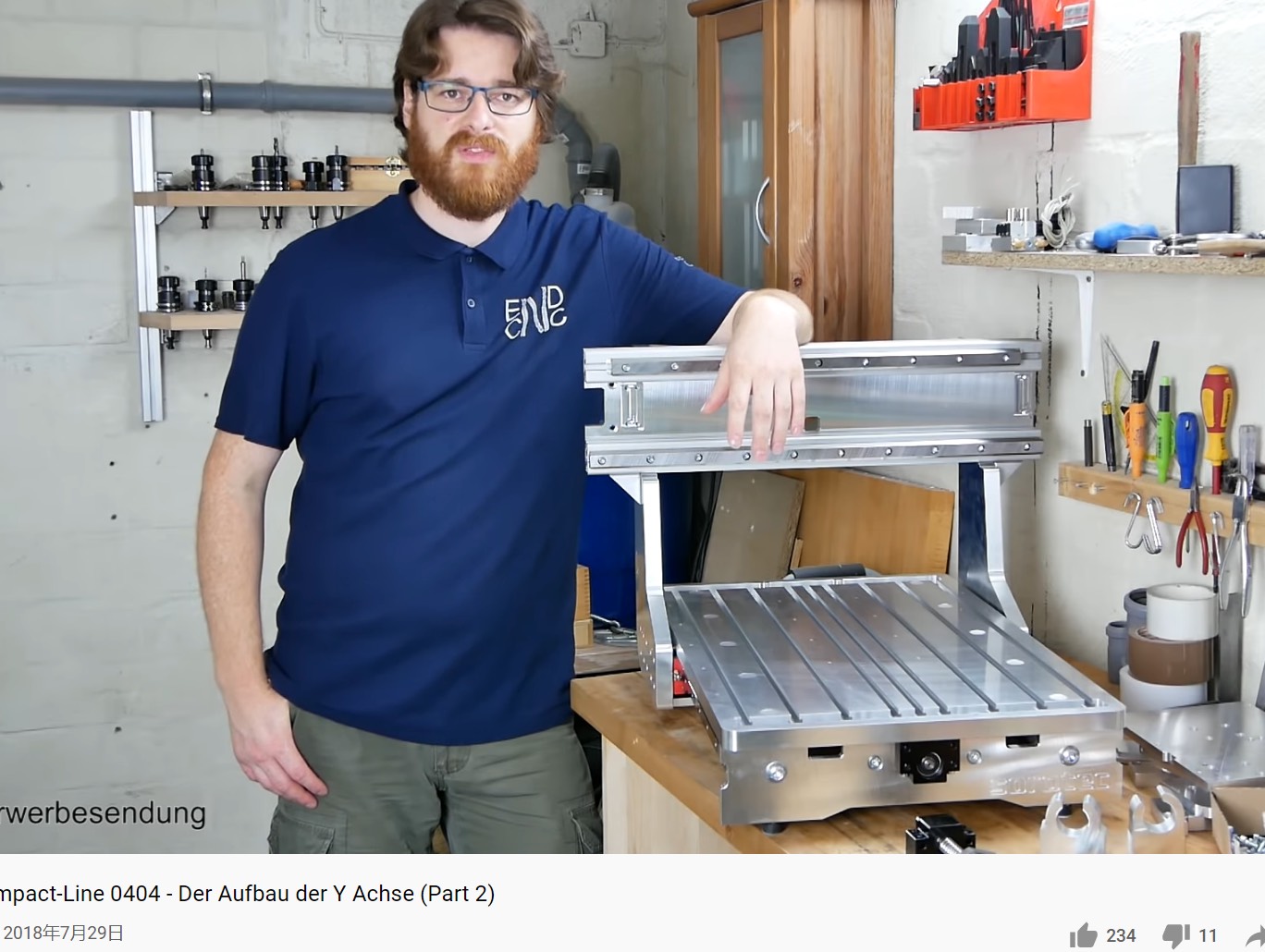

暗影随风

这个吗？
( R# t: G5 Z' h$ D

暗影随风

这个吗？
2 I# D2 X( M% @4 l) X" W

阿余

6 |& U3 c, O8 T; f7 L  q0 z  g0 n# E

问情天涯 发表于 2021-3-4 14:14
是了，看过不少都是步进不动滑台动，你这是滑台不动步进动。有何优缺点说说看？

) k$ n( [/ u% l$ t! a很多X 轴倒装嘛,   他是Z轴倒装, 我觉得X轴倒装可以理解 , Z轴没必要嘛,

% l9 ?; F! z  I7 ~7 d; P这样的好处是,  Z轴可以通过很高的东西, 没有Z轴挡.  缺点是Z轴变得很重,  跑起来惯性大, 对电机要求高.
( }" V3 ~3 x6 S7 x) Z: Y

MTComputer

暗影随风 发表于 2021-3-5 10:32
% Y7 d7 c' S5 Z" q- R这个吗？

为什么我总觉得老外的金属光洁度比较高，闪闪发亮的。

暗影随风

MTComputer 发表于 2021-03-05 16:13
为什么我总觉得老外的金属光洁度比较高，闪闪发亮的。

铝板刚铣完是闪闪发光啊。过一段时间氧化就没光了。

程若愚

lijian3333 发表于 2021-3-4 17:21
- E& P2 l0 z( V这是多大型号的方轨？

: Z9 r, K9 V" P9 Z7 M' u20的

程若愚

qq578307131 发表于 2021-3-4 19:46
请教一下，Z倒装时，Z轴托板和X轴托板是共用一个托板吗，这样好安装不

+ b% `+ r3 t2 l- E, j9 ]- I不是一个托板，是两个托板，两个托板通过螺丝连接
+ t0 w% f! n4 N0 D7 ?1 L) E* E& ^/ X

程若愚

暗影随风 发表于 2021-3-5 10:32
这个吗？

我擦，我是借鉴B站上一个图，看来互联网真的啥都有啊
4 R2 a9 B7 q# h, j7 o

程若愚

abs2554 发表于 2021-3-5 10:18
这种一体台面和单独台面哪种好？担心这样台面会被XZ轴拉弯

5 z* h; H1 k: O台面我是用的45C，其他地方用的是铝，应该没事，有事也是其他轴有事
2 O6 {" X/ k; c# y7 S

京华超音波

楼主能否给份图纸，我想仿造，现在是电机都买好了就是机架还没动工

程若愚

京华超音波 发表于 2021-3-7 19:28
, w: O1 U; d! M3 r' l  j, U" _楼主能否给份图纸，我想仿造，现在是电机都买好了就是机架还没动工

你要不等我造出来？我还在修修补补，我大件加工的差不多了

京华超音波

程若愚 发表于 2021-3-8 08:43
你要不等我造出来？我还在修修补补，我大件加工的差不多了

/ Y% V! z1 a7 U3 d  e0 g- f; q我用不了那么大的行程，参考下你的尺寸和结构细节，我用3040就足够了

富哥xxl

sorotec cnc 我有这机的宏程序 可惜你们用不着

haiout

湖湖 发表于 2021-03-04 15:50
9 j4 x( Y& D) K- }4 J( Y; y& H* D本帖最后由 湖湖 于 2021-3-4 15:53 编辑


开环步进别用了  用闭环吧  。 这么大的机器 开环跑不快 。 闭环 就轻松了

另外你这个机器 没必要 Z 轴倒置 倒置刚性不好 。机器虽然显得大 可 Z 轴并不大

应该说是Z轴反装才对吧，Z轴是上下运动的，倒装的话，就是上下颠倒，我想了半天也没想明白
