造一台三轴雕刻机（持续更新）

湖湖 · 发表于 2021-3-4 15:50:31

本帖最后由湖湖于 2021-3-4 15:53 编辑

程若愚发表于 2021-3-4 13:24. b S( M" n$ y7 m4 @) Y2 p) [
部分零件已经加工OK，标准间基本购置齐全，先来一张全家福吧

开环步进别用了用闭环吧。这么大的机器开环跑不快。闭环就轻松了

另外你这个机器没必要 Z 轴倒置倒置刚性不好。机器虽然显得大可 Z 轴并不大

程若愚 · 发表于 2021-3-4 15:54:52

qq578307131 发表于 2021-3-4 15:00
3 g/ a i" f( c6 \/ `Z倒装，后期维护会很不方便

我之前做设计的时候，Z轴基本都是这样设计的啊，一般调好不需要咋维护的

程若愚 · 发表于 2021-3-4 15:59:54

湖湖发表于 2021-3-4 15:50; A: q  ~- J' A- K1 ]6 {
开环步进别用了  用闭环吧  。这么大的机器开环跑不快。闭环就轻松了
& K) Q  z6 N5 ]! @; {, k' d
8 t+ X* e- b5 `0 Y6 J9 |5 N  j/ X另外你这个机器没必要 Z  ...

手上有现成的开环电机，就先用开环了，另外我不明白Z轴不安装在上方倒置，安装在哪边啊

程若愚 · 发表于 2021-3-4 16:01:49

cjseng 发表于 2021-3-4 15:394 _: R4 K% S& L9 p4 P1 t: C
三轴为啥有4个驱动器？

手上有多着的，之前没搞一个抱闸的，后来找了个带抱闸的就四个了

程若愚 · 发表于 2021-3-4 16:03:34

木子.礼发表于 2021-3-4 15:47
8 ?; Z. Q e% Q8 z+ j5 J, r& b楼主这个预算多少，我看全是方轨的！

材料一千多，加工自己有厂子，电气轴驱动自己有备件，那些标准件丝杆啥的算下来三千多

湖湖 · 发表于 2021-3-4 16:13:48

本帖最后由湖湖于 2021-3-4 16:15 编辑

程若愚发表于 2021-3-4 15:59
9 w- E" o% c1 v- K% O: v" \手上有现成的开环电机，就先用开环了，另外我不明白Z轴不安装在上方倒置，安装在哪边啊

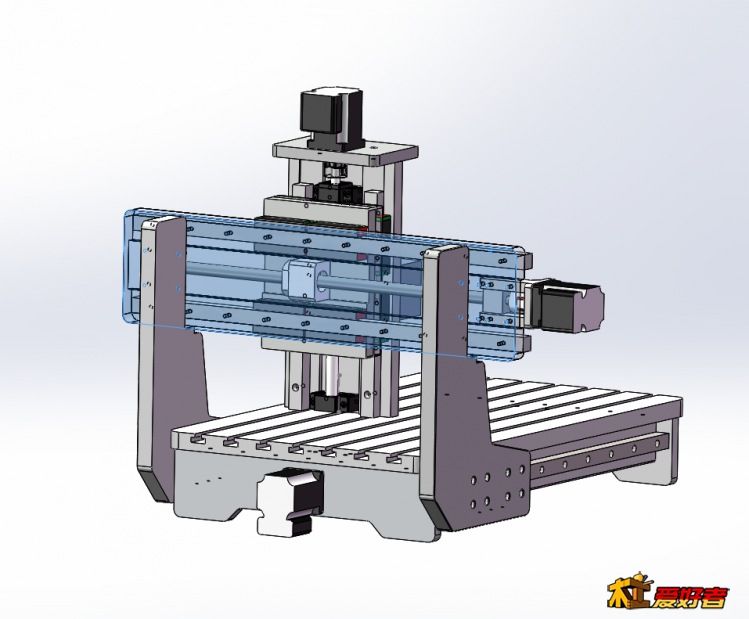

吧这个设计转180度主轴装在哪个小的面板上就行了。就是电机不动面板动。这样 Z轴运动的部分重量很小

程若愚 · 发表于 2021-3-4 16:30:08

湖湖发表于 2021-3-4 16:13/ M J7 {2 }7 Z3 t. c% V, N
吧这个设计转180度主轴装在哪个小的面板上就行了。就是电机不动面板动。这样 Z轴运动的部分重量 ...

Z轴不是重一些好吗，因为我这每个轴推力大概在2000N，XY轴推力有富余，但是Z轴推力应该是不够看，Z轴推力不足的情况下，应该增加配重才好

cjseng · 发表于 2021-3-4 16:39:41

Z轴步进跟着跑，有点奇怪

湖湖 · 发表于 2021-3-4 16:40:29

程若愚发表于 2021-3-4 16:30
" Z( y( J( \8 JZ轴不是重一些好吗，因为我这每个轴推力大概在2000N，XY轴推力有富余，但是Z轴推力应该是不够看，Z轴推力 ...

Z轴需要的是刚性不是重量。如果要加重量来保证刚性你这点跟没有一样最少要加5~60公斤，但是那样你的电机就受不了啦

lijian3333 · 发表于 2021-3-4 17:21:13

这是多大型号的方轨？

来自安卓APP客户端

wzhch · 发表于 2021-3-4 19:21:05

一般结构，我觉得自己做就做不一样的结构

qq578307131 · 发表于 2021-3-4 19:46:16

请教一下，Z倒装时，Z轴托板和X轴托板是共用一个托板吗，这样好安装不

来自苹果APP客户端

hfjx · 发表于 2021-3-4 19:57:17

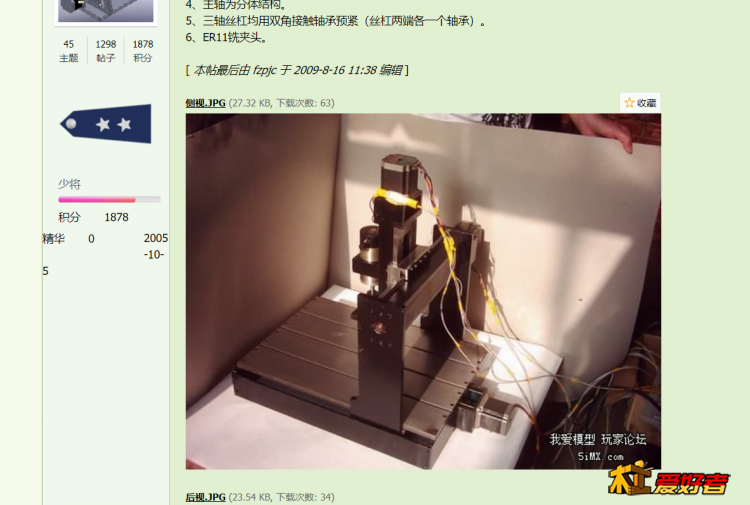

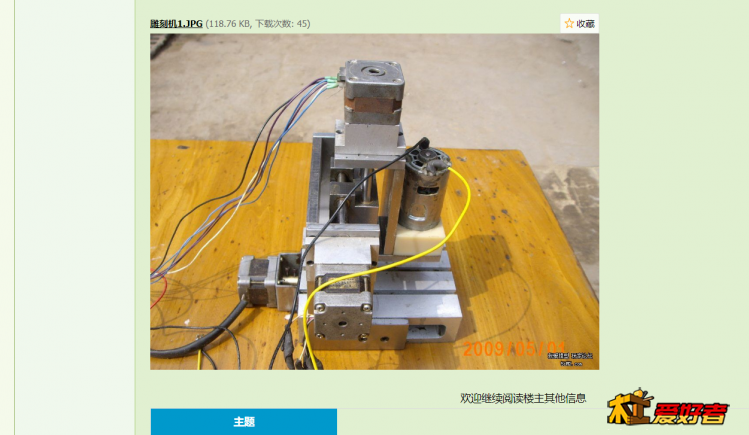

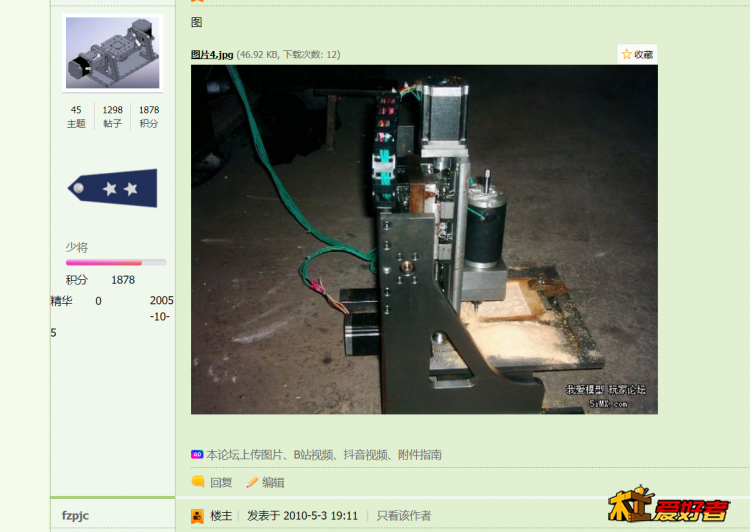

Z轴安装方式我喜欢，多年前做的几台小鸡就是这种结构

程若愚 · 发表于 2021-3-4 21:48:13

湖湖发表于 2021-03-04 16:40' G' [0 Q( X; t! e
Z轴需要的是刚性  不是重量。如果要加重量来保证刚性你这点跟没有一样最少要加5~60公斤，但是那样你的电机就受不了啦

哦哦，明白了，这个设计确实有点问题，下一次可以改善下

来自苹果APP客户端

木脑大表哥 · 发表于 2021-3-4 23:47:14

这样设计的机子曾经有一台，劝楼主不要z轴倒装

来自苹果APP客户端
