小白诚心求助神卡连接松下A5伺服

esee

万幸 发表于 2021-02-25 16:59
, X2 J% O6 Y( y1 s% |  j- B愿闻老师指点，主要设置那些参数？谢谢

( s) H% S  l% w) W2 L) u0 }你先这样接好，使用驱动器的默认设置，用mach3的话，A的的编码器应该是17位的，看看说明书上算一下脉冲数，至于刚性调节自适应参数之类的可以之后再说

来自安卓APP客户端

万幸

esee 发表于 2021-2-25 19:20
你先这样接好，使用驱动器的默认设置，用mach3的话，A的的编码器应该是17位的，看看说明书上算一下脉冲数 ...

" S4 A: c, ~9 K好的，谢谢！这两天看书看得头大，就那本伺服驱动说明书我从官网下的双面彩打出来的浪费单位将近一打儿打印纸，分两本用最大号的夹子才能夹住，怎么看得完！
/ y) M  L2 B( I2 t

esee

我也买个神卡玩玩

来自安卓APP客户端

esee

万幸 发表于 2021-02-25 19:40
/ L8 c, a, C5 g* @' w好的，谢谢！这两天看书看得头大，就那本伺服驱动说明书我从官网下的双面彩打出来的浪费单位将近一打儿打印纸，分两本用最大号的夹子才能夹住，怎么看得完！

我就想知道这卡支持伺服主轴吗？

来自安卓APP客户端

万幸

esee 发表于 2021-2-25 21:12
我就想知道这卡支持伺服主轴吗？

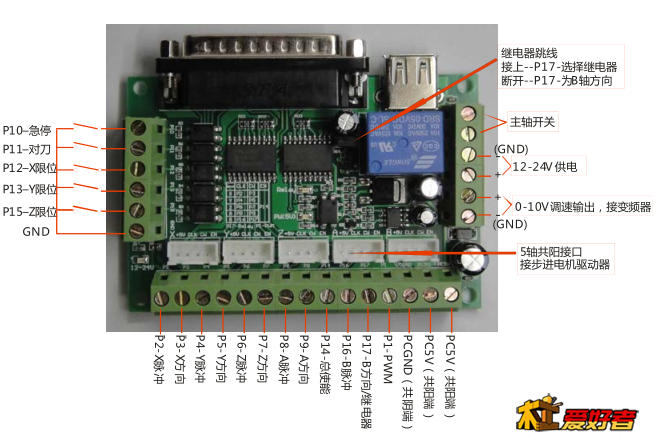

我真不太懂，我把我搞到的资料给你看看，P17口是不是控制主轴的？
  r1 `& Q, g- J6 Y% q4 D0 {- N

万幸

esee 发表于 2021-2-25 21:12
7 F% s2 t* M7 S6 r: T# I我就想知道这卡支持伺服主轴吗？

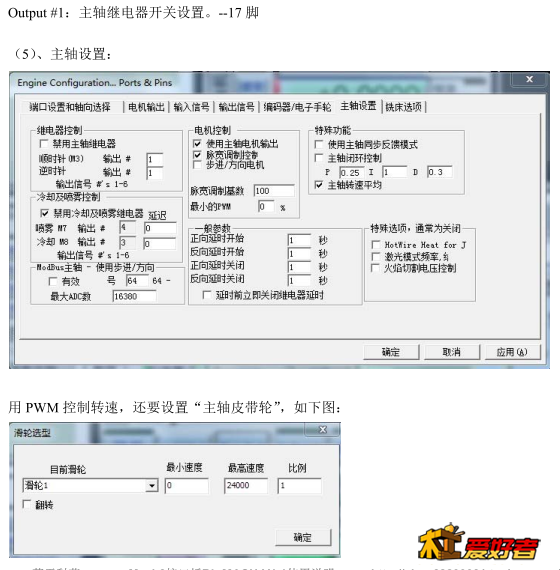

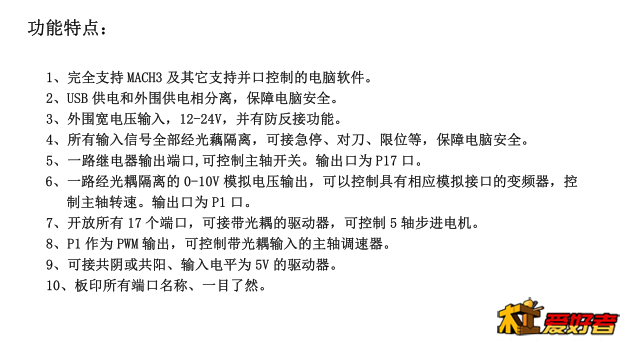

它有说明，格式不对不能传上来，只能这样截图

尽做表面功夫

我用的也是A5的松下伺服，前一段时间才接好线的，在这过程中，也烧过板子和电脑主板，现在线已经接好了，现在已经可以用了。如果需要，可以把我的接线方法和设定的参数告诉你。

尽做表面功夫

但是我在使用过程中，也碰到问题，螺旋加工时，刀路不圆。期望有高人能够指点一下。我用过脱机系统，螺旋刀路不圆，后来试试Mach3，螺旋刀路还是不圆。同样的刀路，伺服不如步进电机。很时困惑。

esee

万幸 发表于 2021-02-25 22:42
/ _" `+ u9 e: d/ J' T! R$ J; M' u我真不太懂，我把我搞到的资料给你看看，P17口是不是控制主轴的？

看你跳线啊，可以做控制主轴的继电器接口，也可以做B轴的控制

来自安卓APP客户端

esee

万幸 发表于 2021-02-25 22:53
它有说明，格式不对不能传上来，只能这样截图

! Q1 ]0 I5 J! M+ d这个还是pwm调速和0-10v调速，不是脉冲控制主轴

来自安卓APP客户端

esee

尽做表面功夫 发表于 2021-02-25 23:01
: y1 h: `# g& n1 d1 N4 \/ ~4 J但是我在使用过程中，也碰到问题，螺旋加工时，刀路不圆。期望有高人能够指点一下。我用过脱机系统，螺旋刀路不圆，后来试试Mach3，螺旋刀路还是不圆。同样的刀路，伺服不如步进电机。很时困惑。

你这是两个轴的参数设置不对，丝杆和电机脉冲要对应，再就是控制器看看设置对不对，你雕刻一个正方形，测一下正方形的边长就知道问题在哪了

来自安卓APP客户端

esee

尽做表面功夫 发表于 2021-02-25 22:57
我用的也是A5的松下伺服，前一段时间才接好线的，在这过程中，也烧过板子和电脑主板，现在线已经接好了，现在已经可以用了。如果需要，可以把我的接线方法和设定的参数告诉你。

, ^0 T& D) Q3 j9 K! l怎么会烧板子？

来自安卓APP客户端

万幸

尽做表面功夫 发表于 2021-02-25 22:57
# z$ g7 M4 s& o  Z' L5 ]; w我用的也是A5的松下伺服，前一段时间才接好线的，在这过程中，也烧过板子和电脑主板，现在线已经接好了，现在已经可以用了。如果需要，可以把我的接线方法和设定的参数告诉你。

交流下！发给我，邮箱909085301@qq.com

来自安卓APP客户端

万幸

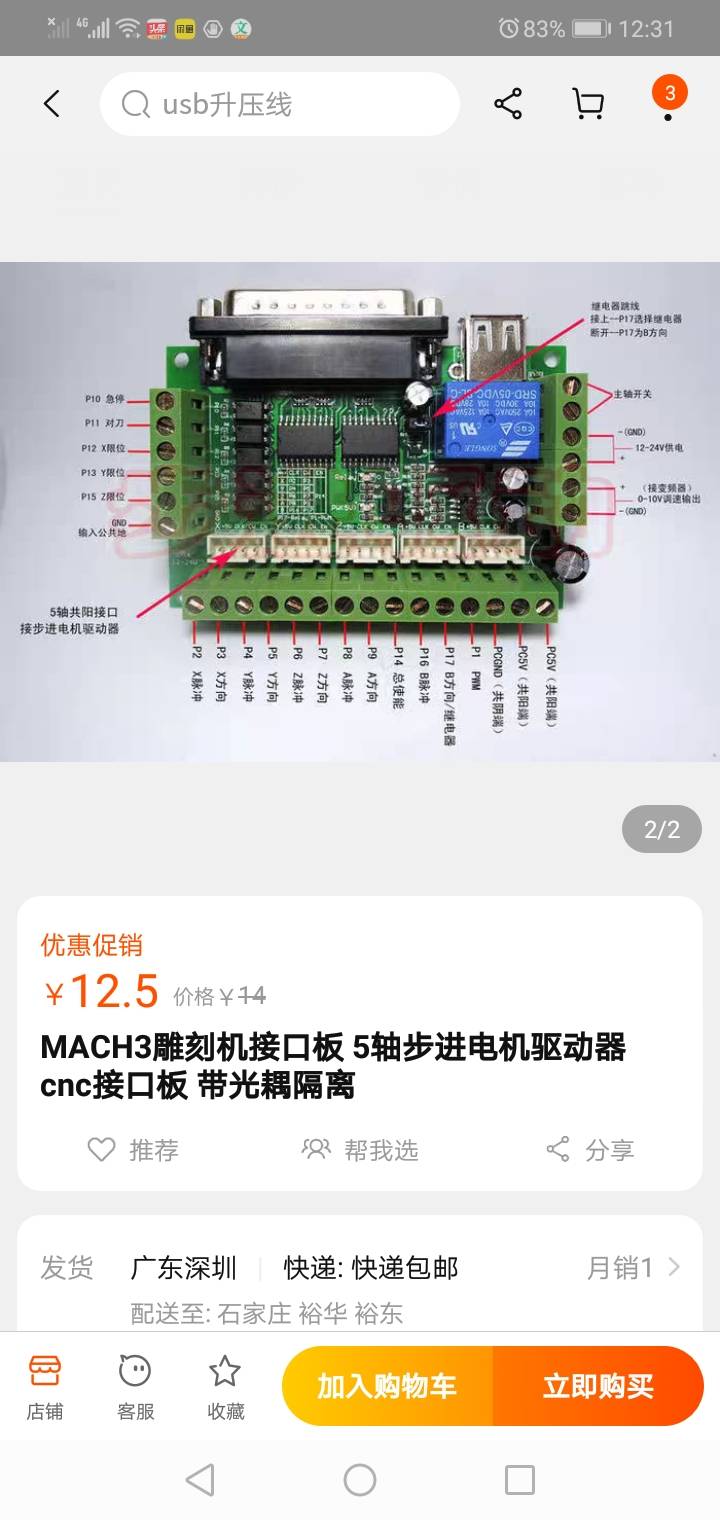

神卡的价格谁的最低？我14.8包邮买的，多花了两块多
, u1 i5 m) q' X; f& S& F

来自安卓APP客户端

XJB1783

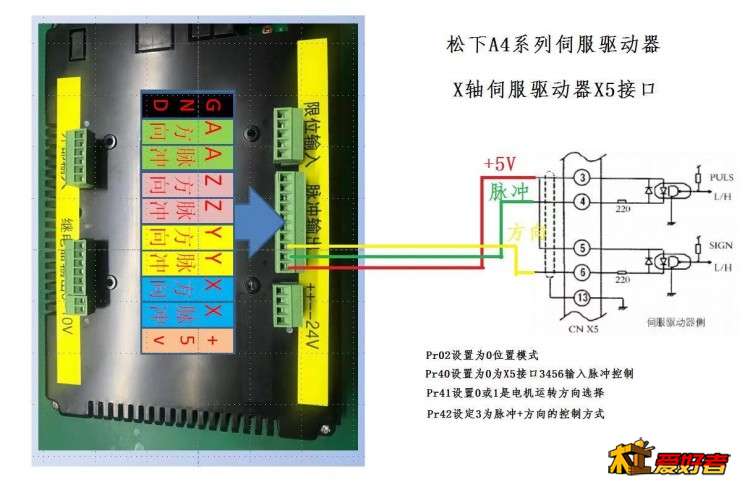

可以参考一下
