发表于 2021-2-24 23:14:50 | 显示全部楼层 |阅读模式

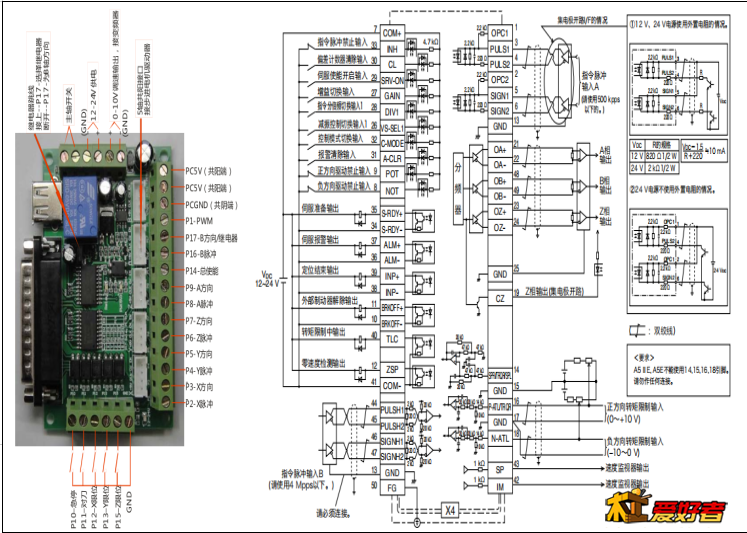

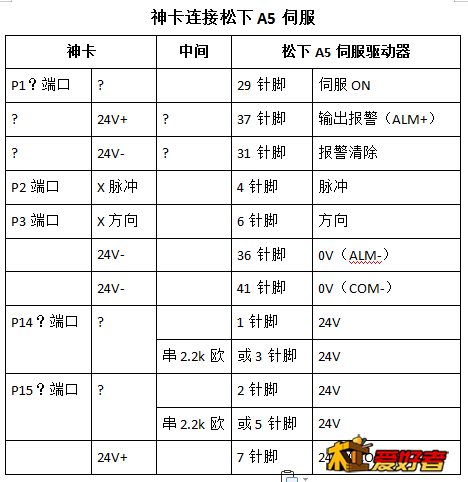

我得意地就是有几个伺服电机,看到大家都有什么CNC、雕刻机什么的心里羡慕痒痒,也想玩玩,无奈我软件方面零水平,只好求助坛友!望大家帮忙,先谢谢了,看看我第二张图片中打问号的地方该连那里?还需要连那些地方?我已经早些时候发过一次贴,可能是发的图片格式不对被删掉了,大家多包涵。
% S& o# U. z2 N- o( J3 Z5 ?
发表于 2021-2-25 00:37:33 来自手机 | 显示全部楼层
伺服一共接四根线到卡就行,3.5用一根接共阳极,4一根脉冲,6一根方向,一根com-,29可以直接com-就是伺服使能,你的卡P1接变频器调速
发表于 2021-2-25 00:40:03 来自手机 | 显示全部楼层
因为没用过你这卡,不知道他具体设置
发表于 2021-2-25 00:43:52 来自手机 | 显示全部楼层
还需要把驱动器7和41接24V的+和-
发表于 2021-2-25 00:45:45 来自手机 | 显示全部楼层
如果用伺服的限位就接出8和9号线
发表于 2021-2-25 00:48:00 来自手机 | 显示全部楼层
我个人觉得报警接不接意义不大,一般这卡用mach3
 楼主| 发表于 2021-2-25 05:54:21 来自手机 | 显示全部楼层
esee 发表于 2021-02-25 00:373 @& B# f& G' `+ f8 w2 T
伺服一共接四根线到卡就行,3.5用一根接共阳极,4一根脉冲,6一根方向,一根com-,29可以直接com-就是伺服使能,你的卡P1接变频器调速
, U3 g- U& O3 ]1 k! C: D
非常感谢!我是这么想的:3和5针脚不论接24v还是接5v都得再接电阻(2.2k欧或120欧),再或者直接用1、2脚不用接电阻(但得引出1、2针脚还得焊接),反正24v电源必须有,这样是不是神卡上不需要5v就不用usb线连接占用usb接口了?
 楼主| 发表于 2021-2-25 06:05:19 来自手机 | 显示全部楼层
esee 发表于 2021-02-25 00:45
$ J  p2 G, B. Y: ^6 g$ c1 R如果用伺服的限位就接出8和9号线
& U1 C' u) D/ z7 e1 z
再次感谢深夜给我回复这么多,我对这些了解太少了,我又多了个选择
 楼主| 发表于 2021-2-25 06:14:28 来自手机 | 显示全部楼层
esee 发表于 2021-02-25 00:48
3 X' Y4 L" H% y+ c' R, t我个人觉得报警接不接意义不大,一般这卡用mach3

' H: G  B# \- T2 P: p说实在的我不是一般的小白,是太白了,也不是不看书,看了一个礼拜啥也没看懂,真感觉老师指导几下比自己摸索很长时间都管用,这两根线是百度学的,以前我就不知道那些是必须接那些是接不接都行
 楼主| 发表于 2021-2-25 06:48:03 来自手机 | 显示全部楼层
esee 发表于 2021-02-25 00:43
5 N8 [$ O* ?. X5 J; V1 G还需要把驱动器7和41接24V的+和-
( f. L$ Y) U, Z3 E, M& g
请教老师伺服驱动上共阳是24v,神卡上共阳是5v,比方限位功能若用驱动接24v,用神卡就接5v对吗?功能都能实现是吗?
发表于 2021-2-25 09:39:29 来自手机 | 显示全部楼层
万幸 发表于 2021-02-25 06:48+ P4 {' j/ ~* |0 j
请教老师伺服驱动上共阳是24v,神卡上共阳是5v,比方限位功能若用驱动接24v,用神卡就接5v对吗?功能都能实现是吗?

2 ~9 V  E$ s0 O. G$ y9 ]+ h! T8 N伺服的限位是不用电源的,8和9接com-,常闭,卡的限位我不知道,这卡支持伺服主轴吗?
 楼主| 发表于 2021-2-25 12:37:38 来自手机 | 显示全部楼层
esee 发表于 2021-02-25 09:390 m) M: i3 j) {; n% P; C
伺服的限位是不用电源的,8和9接com-,常闭,卡的限位我不知道,这卡支持伺服主轴吗?

3 T% Y  r0 J& }! i1 H8 t# E6 X/ j我是刚接触,听说这卡配合mach3功能老多了,特便宜,十几块包邮,所以被坛友称为神卡!应该支持主轴变速等,可以支持六轴。
 楼主| 发表于 2021-2-25 12:42:30 来自手机 | 显示全部楼层
esee 发表于 2021-02-25 09:39
: E$ }& T7 D( b  V3 `3 }$ s  o伺服的限位是不用电源的,8和9接com-,常闭,卡的限位我不知道,这卡支持伺服主轴吗?

# q( V4 j. W6 @0 S% O额刚才说错了,mach3支持六轴,这卡支持五轴和主轴调速,
发表于 2021-2-25 14:57:05 来自手机 | 显示全部楼层
不是接线对就可以,伺服驱动器也需要设置。
 楼主| 发表于 2021-2-25 16:59:37 | 显示全部楼层
lisui 发表于 2021-2-25 14:575 z, \9 q! ~& Z- N
不是接线对就可以,伺服驱动器也需要设置。

" T& V) g3 @" q愿闻老师指点,主要设置那些参数?谢谢
1 G) z! I4 j. q% |4 J: L
