a轴打表测试一下，这还能用吗？

zbaaee

夹爪夹校棒量  这样量没啥意义

bainan8000

爸比造 发表于 2021-01-29 11:40
( v3 p: ^, Q; ^' s2 j, p! v6 {这个卡盘是淘宝买的三欧的k12，100四爪自定心卡盘，这付爪也是他们配的一副反爪，我换正爪试试看，会不会是爪的问题

  K- T% t( \) B! k很有可能。

wuxianbest

爸比造 发表于 2021-1-29 19:20
到处都测了，不知道啥问题，不知道能不能用，这个自定心的卡盘，感觉卡不准？

1 D- _- Z& |9 A从不打表就是埋头干。干就玩了。木头本来误差就大。几十丝能看出个啥。找好A轴与X轴水平和Z轴垂直比这重要多了。

wsddwdxs

平常玩的都这水平

爸比造

wsddwdxs 发表于 2021-02-03 20:06
平常玩的都这水平

可是我这老是出问题

爸比造

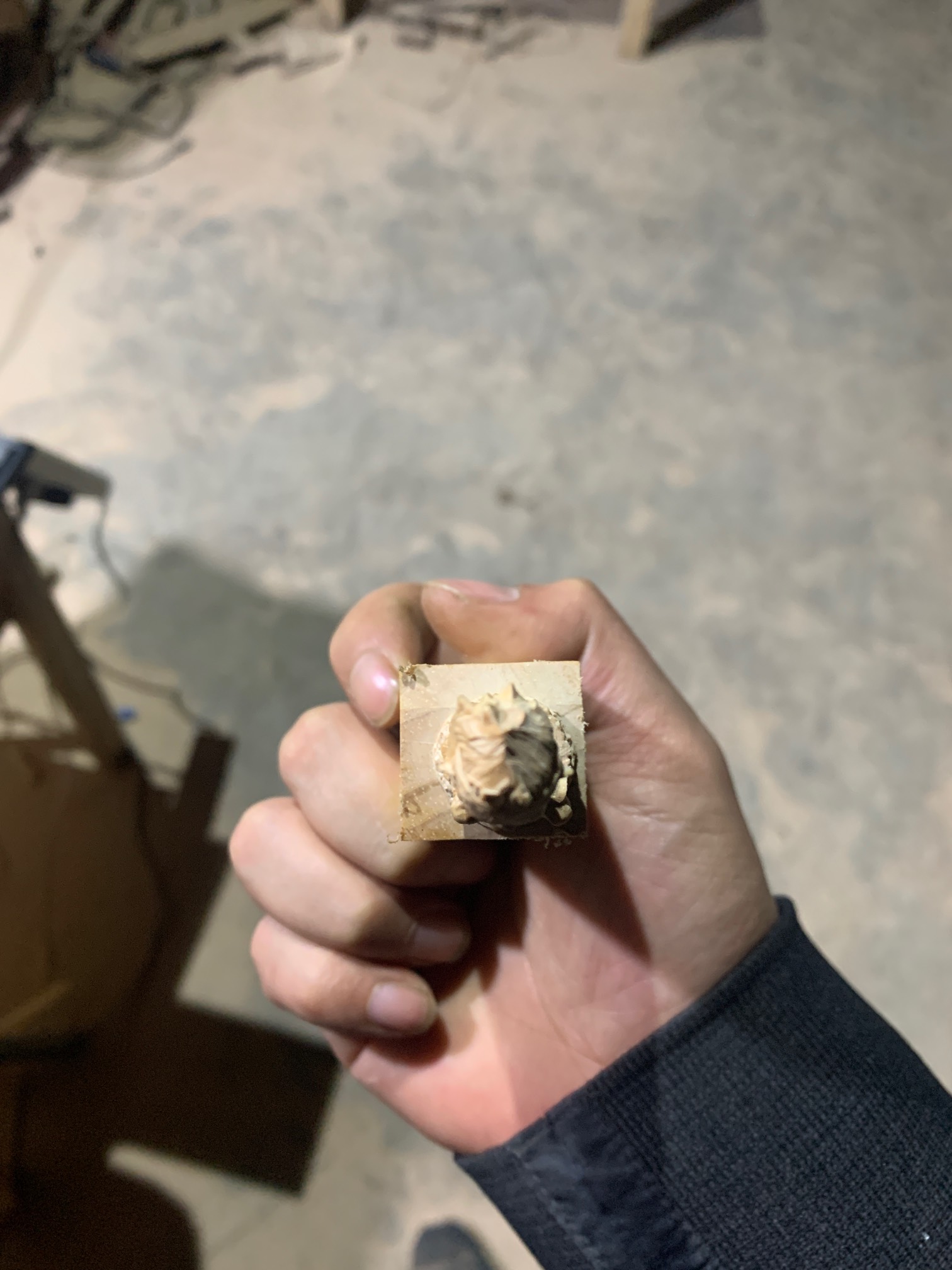

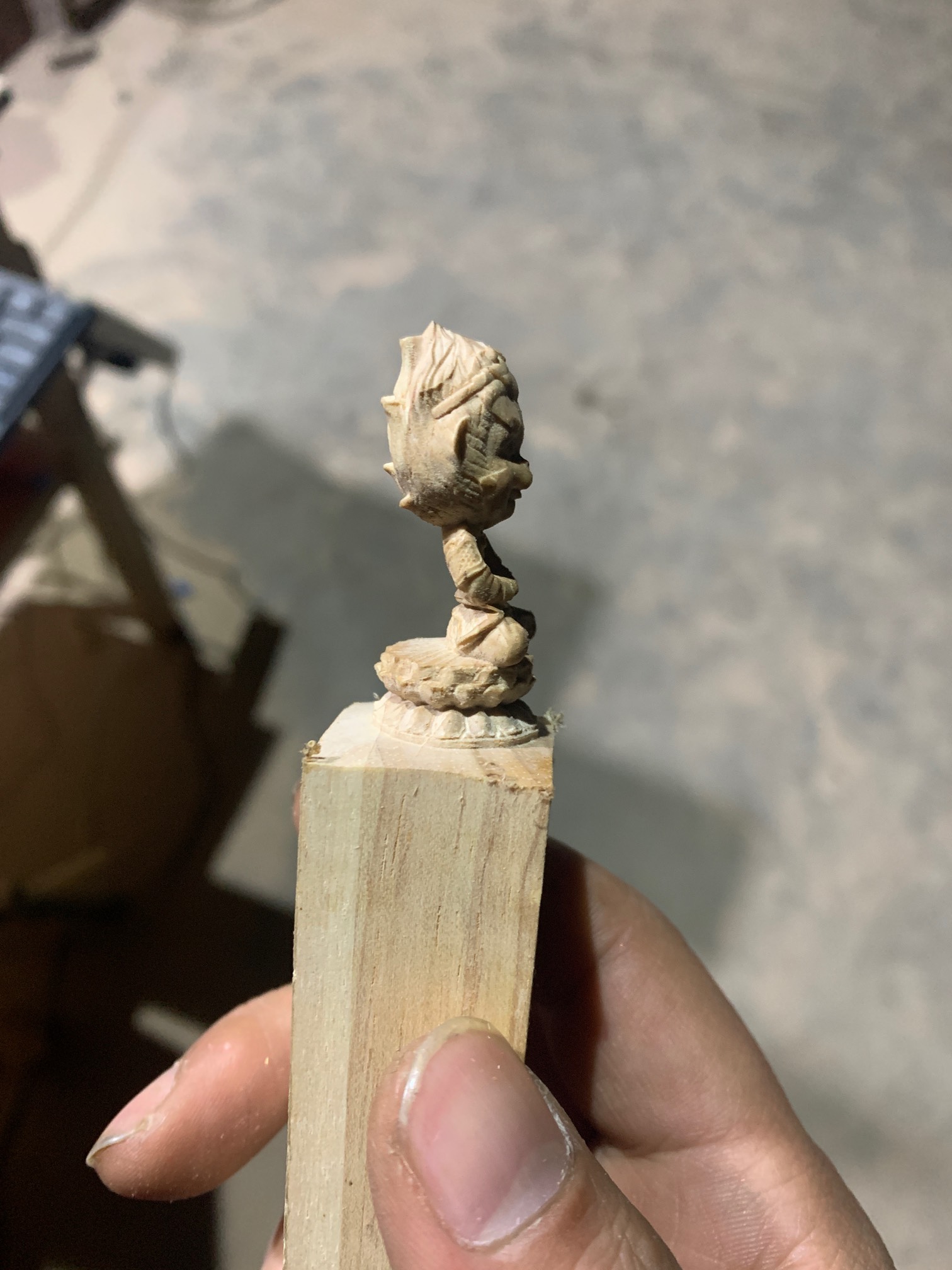

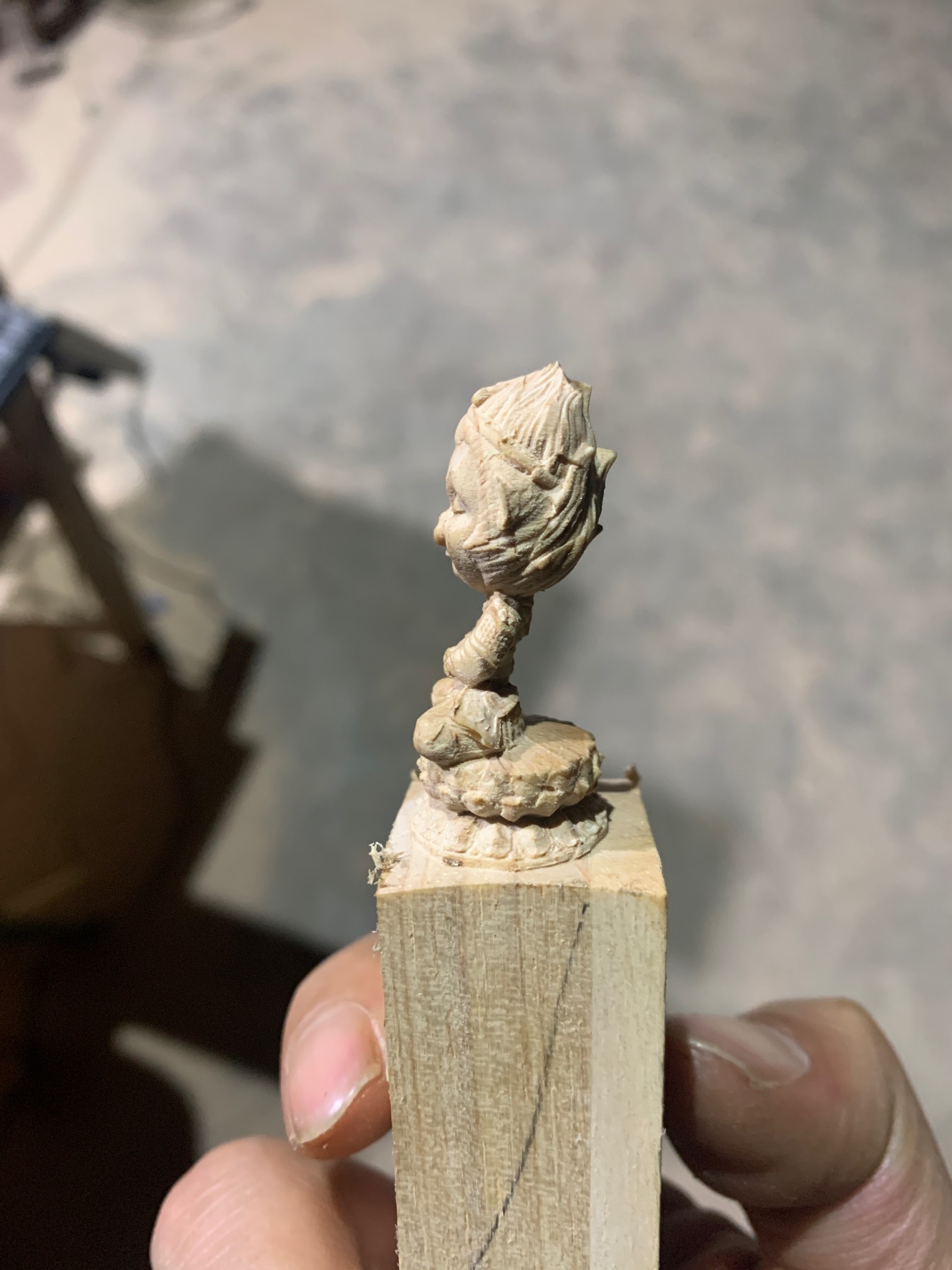

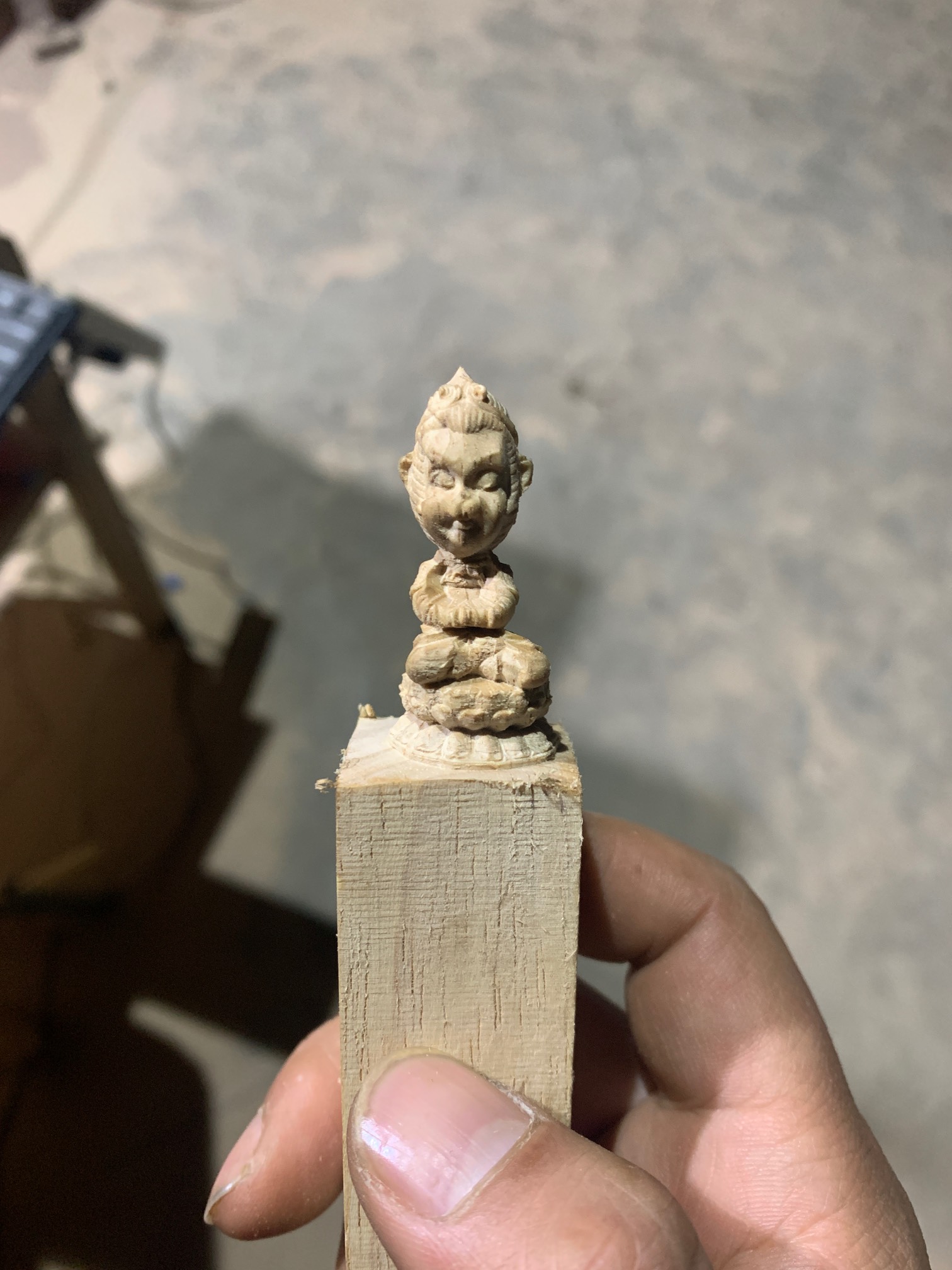

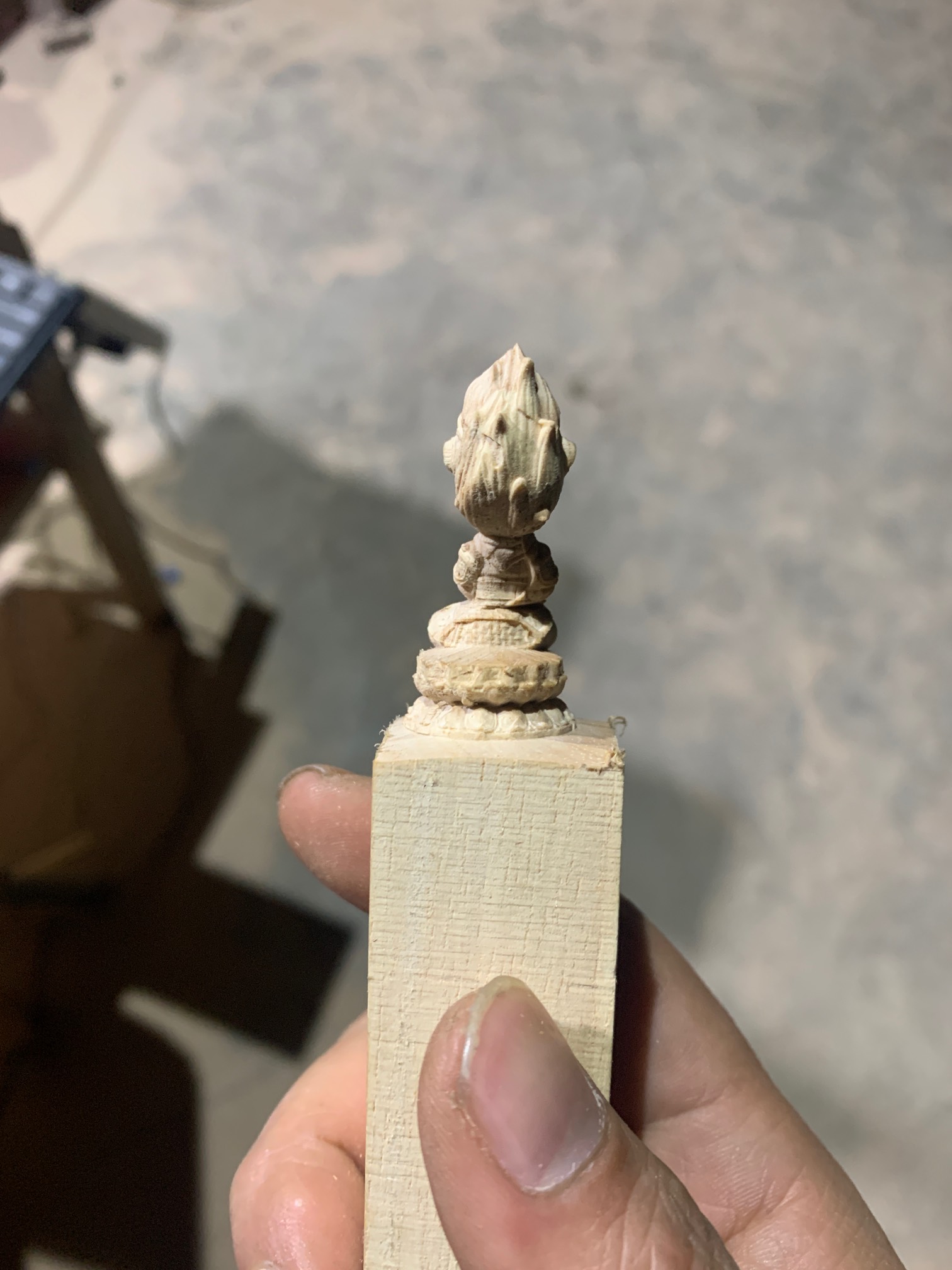

又试了一下这猴子，f1800雕的，2002刀，0.08行距，又扭曲了

3 _4 j/ G' w/ f0 i
, d) Y- j* i9 V7 M' j6 N
# e8 k- \) g1 Q. M! l! ]  i
5 W5 q6 `$ G/ N0 r% m- R/ n$ U

hzxiaoyu

卡盘外圆跳动应该也算超标了。卡盘台阶是在同机器上铣的么？
我自己做的A轴用的行星减速法兰输出，精度好很多。
反爪不及正爪精度高，夹持距离短。
铣刀跳动是爪的不同心问题，我之前是滑台上装了主轴电机，夹上磨头，磨了卡爪。
, O/ r& V* E. t0 Z8 m3 b0 C

lhfbaby

通过这么细的轴链接卡盘本身就是不合适的，轴处稍微的一跳动，会通过卡盘放大，杠杆距离放大。应该加轴承固定卡盘，轴只起到动力作用。
