a轴打表测试一下，这还能用吗？

lvsq

nini21800 发表于 2021-01-30 10:28
其实卡盘夹木头偏差是没关系的，比如夹一根圆棒向一边偏差了10mm，雕刻出来的模型只是不在圆棒的圆心上，向一边偏了，雕刻完全没问题，只是会用多一点点木料。但A轴心不平行X轴（Y轴）就不行，会使模型头大头小成对角大小不等问题。

只要轴心跳动很小，卡盘就算0.1夹持精度完全足够了，雕木头又不是精确毛胚，更重要的是调准和X轴的平行，包括俯仰角度和水平的偏摆角度，尤其是水平的偏摆角度。

爸比造

nini21800 发表于 2021-01-30 10:28
7 K% k7 |! ]- I( B0 o其实卡盘夹木头偏差是没关系的，比如夹一根圆棒向一边偏差了10mm，雕刻出来的模型只是不在圆棒的圆心上，向一边偏了，雕刻完全没问题，只是会用多一点点木料。但A轴心不平行X轴（Y轴）就不行，会使模型头大头小成对角大小不等问题。

2 S9 k1 d/ t2 \' ?请问大师，a轴不平行要怎么调呢？

爸比造

虹源文具 发表于 2021-01-29 20:29
" v/ [) n) [) j9 _5 L9 E' X$ I你先固定好在机架上，
# M6 ^( u8 C" D! \然后夹根代木（代木不伤铣刀且平滑）。
0 l5 c" d! j& N& l
/ t0 \9 i) o  C) D* u$ Y$ s( W沿X轴水平测试：
' Y% e3 r. E2 a在Z轴的上面铣一个平面，
$ ^8 O6 R* M5 ^1 B& l然后A轴转180度，铣过的面是朝下啦，在这一面沿着X轴打一次表看看是往那里偏（往上还是往下，理想是上下不偏）。
+ i, B: E; f4 Q: u# D: }我是不打表的，直接在翻转180后朝上那面再铣一次，
% T& R, _& v: q用卡尺卡一卡，
刚铣的那面肯定是水平于X轴的，
) v) x/ K( x9 n8 O. @8 ?那第一次 铣的那面就能知道是偏向上还是偏向下，
用这个网址https://tool.520101.com/calculator/sanjiaoxingjiaodu/算下偏了多少度，
然后就调整A轴固定的前后添加垫片的厚度，
以达到与X轴水平。

: a, n2 Q# v% U: w! v1 c' F( M' [沿X轴左右偏移测试：
7 p( ^" w& c- I8 m1 O把代木左面铣完整一面，
4 R- E9 y5 Y6 B8 j$ c然后旋转180度在右面铣半面，
$ h2 F6 }# e3 F- d这时可以看到2次铣的面差异，
也是如此用卡尺卡一下，
然后用那个网址算下偏移了多少度，
然后就是调整A轴固定的沿X轴向的偏移角度，
以达到与X轴没有失精度的角度（肯定会有一点角度失准，纠结一点点只会搞死自己）。

寻找A轴轴线在Y轴的0点：
# A% i* A3 H/ R2 ?7 b" ?& \代木左面铣一整面，工件坐标Y归零，转180度，然后在右面铣刀刚好触碰到刚铣的面得知工件Y坐标，就能得知算出A轴轴线在Y轴的0点，Y轴机械坐标在此归零。

寻找A轴轴心在Z的0点：
6 A0 J0 ]4 w" s3 h3 F1 e- X  u$ u代木上面铣一面，工件坐标Z归零，转180度，然后铣刀端面下探到刚才铣过的面位置，就能得知算出A轴轴心在z轴的0点，z轴机械坐标在此归零。

* v1 D8 f3 \5 O大师，你这个教程看不太懂我的a轴是平行x轴的，是不是夹个木头，在木头顶上铣一个平面，然后旋转180度，再铣一个平面，看这个木头铣好两面的地方和没铣的地方是不是有斜度吗？

ttys

( Y  m: H  W7 B; d1 a- O+ b( l0 }
首先 法兰需要自宫车一刀，车床卡盘只能这样调整。
夹持铣刀跳动那么大，最重要一点---如果我没记错的话，反爪卡盘就根本没设计用来夹这么小直径，反爪这个夹持部位根本就是没磨过的，是没有精度的。
" e2 z" T1 q1 ]: r木工卡盘基本不用纠结同心精度，因为你夹持的木料都是不规则的。再精密的卡盘，夹持车过的金属棒，与精磨的圆棒同心度偏差都会不同。

nini21800

爸比造 发表于 2021-1-30 10:58
4 [/ n3 R/ N2 U6 C3 b, D/ x7 h大师，你这个教程看不太懂我的a轴是平行x轴的，是不是夹个木头，在木头顶上铣一个平面，然后旋转180度， ...

6 m$ c+ o) i$ Q是分别铣好两个面后，测铣过的两个面的两头大小，如果两头完全一样大说明与Z垂直了。铣侧面也一样，测两铣面的两头大小，两头一样大也说明与X轴平行。

虹源文具

' n' B4 Y3 ^% G

爸比造 发表于 2021-1-30 10:58
大师，你这个教程看不太懂我的a轴是平行x轴的，是不是夹个木头，在木头顶上铣一个平面，然后旋转180度， ...

首先测卡盘法兰平面不是不行，
) s6 N7 L( z' ^只要调整到与Y平行，与Z平行，
, H. u. u3 ^8 h3 n3 O那A轴就基本调好，
- o1 z- S! j% h8 R' O4 y) c0 A0 L- [% D剩下的就这找Y与Z的轴心问题。
' r) s+ K3 w2 C. G  p$ V/ }$ G8 p但这种简便方法有一个坏处，
+ B! W. z, ?5 |% w0 ~2 u0 z% T就是测的法兰面太小，
5 X9 q7 m4 f+ d$ H' E4 A一句古话概括坏处，差之毫厘失之千里，
就端面测感觉差1个丝没问题，但X轴上长了，那X轴尾端就偏得远了。
$ L. X$ c$ W' M
3 D1 P: Y( t3 q% l1 o' j- ~4 r

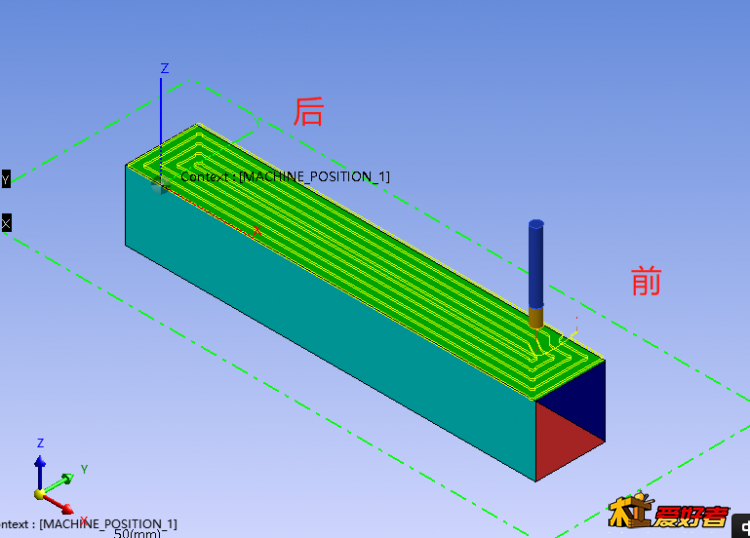

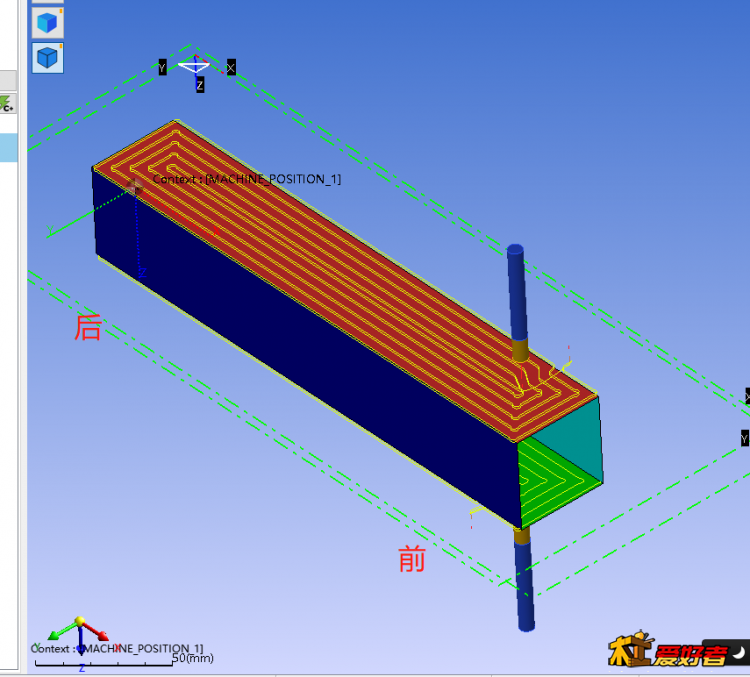

先在绿色这个面铣一面，然后旋转180度。


' g$ {# [1 ^5 G# v) w( t6 P然后红色这面铣一面，这时红色这面一定是与X轴平行没偏角的，
: M/ ~% i& p+ D, s接着在前后卡一下上下面看下差多少，但要知道前后卡尺卡的距离，然后用那个网址算就知道往上还是往下偏了多少度。
9 J3 D9 t# z( }5 P7 r! Q- Y/ g不算也行，往上偏就在A轴底座后面垫垫片，往下偏就在A轴底座前面垫，一直垫到重复做这2步并且前后卡出来的数值一样也行，不过花时间。
# ~" z2 |* q6 z% ^2 X
( @5 e. ~" w+ m$ \
( f- H! l/ m7 w

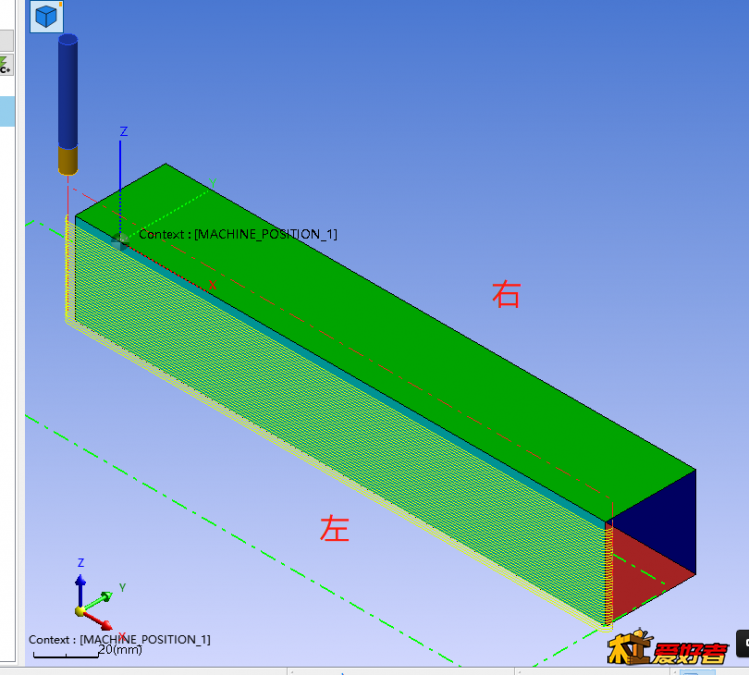

; ^3 p6 s! W# Q在左面浅蓝色铣一面，然后旋转180度。


1 a  t4 n; U& u( w/ R# V9 v还在左面这个深蓝色铣一面，这时深蓝色这面也平行与X轴且垂直与Y轴的，
也是前后卡一下左右面的距离，就能知道往左右那一边偏角，
偏多少度也是和上面一求得。
; Z1 B  f+ _- i修正也是松开A轴固定，摆正再重复测。

: s9 ~! ?& X! Y/ u7 H

其实我也是整得多；调得多就明白了，我并不是搞机加工的，只是喜欢机器而已。
& y" p' U3 w6 h7 ?" |0 V

暗影随风

爸比造 发表于 2021-1-30 10:48
9 @/ i. z7 c3 Z8 F& k请问大师，a轴不平行要怎么调呢？

; U* u8 {7 G  ~/ |  T5 t/ ]) K7 R就你打表A轴的方法，A轴不用转，把表固定在z轴上，然后左右移动z轴。打表两次，一次表竖直放，一次表水平方
放。
0 n9 n5 I& |4 ~  |9 Q. b( \

爸比造

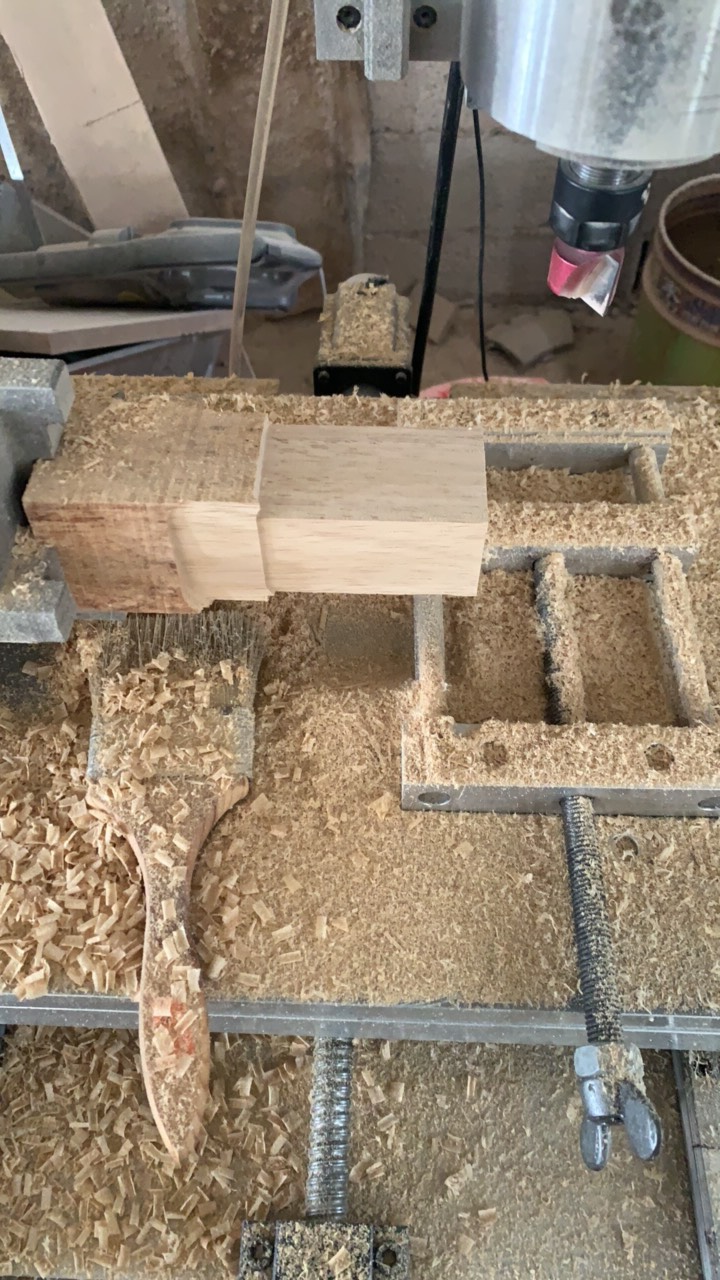

铣了半天还没铣明白
/ p6 X: Y% A! s

暗影随风

爸比造 发表于 2021-1-30 12:44
铣了半天还没铣明白

找一根平滑度和直线度比较好的材料，比方说光轴，线规。夹在A轴上，然后分别从竖直和水平方向打表。表固定在Z轴，打表的时候左右移动。

簛儡

楼主你用没卡爪，夹刀试试，外卡的不准

虹源文具

暗影随风 发表于 2021-1-30 12:56
7 u9 w! G+ K, M; Y找一根平滑度和直线度比较好的材料，比方说光轴，线规。夹在A轴上，然后分别从竖直和水平方向打表。表固 ...

不是打表，
  m- M% A) o' a+ k, s3 {2 a3 `+ t  P- n是按顺序铣一面转180度再铣另一面，
然后用卡尺卡下前面多少，再把卡尺往后移一个距离再用卡尺卡下后面是多少。
比如说前面卡出来是20，往后移动200（不需要很准，别搞个1丝精度，搞死你，搞个0.5mm精度就好，用笔个点），在这个位置再卡出来是21，那前后差就是1，就是在200的距离往上偏了1的距离。
! L5 S% Z0 T) m4 m. |

爸比造

暗影随风 发表于 2021-01-30 12:56
1 C6 W4 T8 h+ }1 D9 M# t3 g找一根平滑度和直线度比较好的材料，比方说光轴，线规。夹在A轴上，然后分别从竖直和水平方向打表。表固定在Z轴，打表的时候左右移动。

, K# u8 K: M5 l; M2 H" t% d& i主要是我这机子铝板做的，好难打表，吸不住刚又量了一下，这几个平面两头大小有50多个丝的相差，准备把a轴底板左侧垫点东西去再试

刀尖0.1

看来还是PM好学

zfskj

说个不好听的，A轴直接扔了算了，减速机这么细的轴，直连卡盘，你自己晃晃卡盘，别用丝来形容你的精度了，用毫米就可以

大流行

装个铣刀自宫一下
