光电原点开关重复定位雕刻测试

nini21800 · 发表于 2021-2-22 09:23:06

天雨001 发表于 2021-2-22 05:54# m4 B1 z$ e5 C7 ]8 o) Z1 [) ]
这个怎么接呀，欧姆龙672和蓝科的118卡，能否给画个图，672有四个脚，正极负极，输出还有个L脚，四个都接蓝 ...

光电开关用三个脚就可以了，高低电平是指输出的电压高还是低（输出端对电源负），看你的说明应该光电应该为可以设置挡光时是输出低电平的（也就是挡光时输出端对光电负极为0电压），光电开关的电源用控制板上的电源就可以了（看清光电的电源电压是5V还是12V的）输出端接控制板上的对刀、限位、备用、原点等输入口随便一个都可以（输入端口是可以自己设置成想要的功能的，也可对应说明输入端口接入）。

nini21800 · 发表于 2021-2-22 09:28:42

随便搞发表于 2021-2-21 23:548 m0 o2 C" s* I1 A- K! K& z
但是据说如果突然停电后再续雕还是会不精确。。。

不要据说，上面测试就是关闭雕刻机电源来测试的，就差没电脑了（电脑关与不关没什么关系）。并做了几次测试，如果机器正常（指机器不存在干扰等跑偏问题的），完全可以做到无痕迹续雕。

swpctv · 发表于 2021-5-13 14:21:47

感谢楼主分享经验，路过学习了

来自安卓APP客户端

B00M · 发表于 2022-3-7 06:47:16

这个界面能不能分享下，谢谢楼主

来自苹果APP客户端

nini21800 · 发表于 2022-3-7 21:41:56

B00M 发表于 2022-03-07 06:47: R( x: g! b) i, G8 v( t9 v7 U
这个界面能不能分享下，谢谢楼主

新版那个界面更好用，并有旋转轴回零只转不到半圈。按下Ctrl配合方向为点动。小键盘+-和配合ctrl、shift等为进给速度、主轴转速、点动速度调节。路径最大、最小范围显示等。

来自安卓APP客户端

情怀怀 · 发表于 2023-4-24 00:21:00

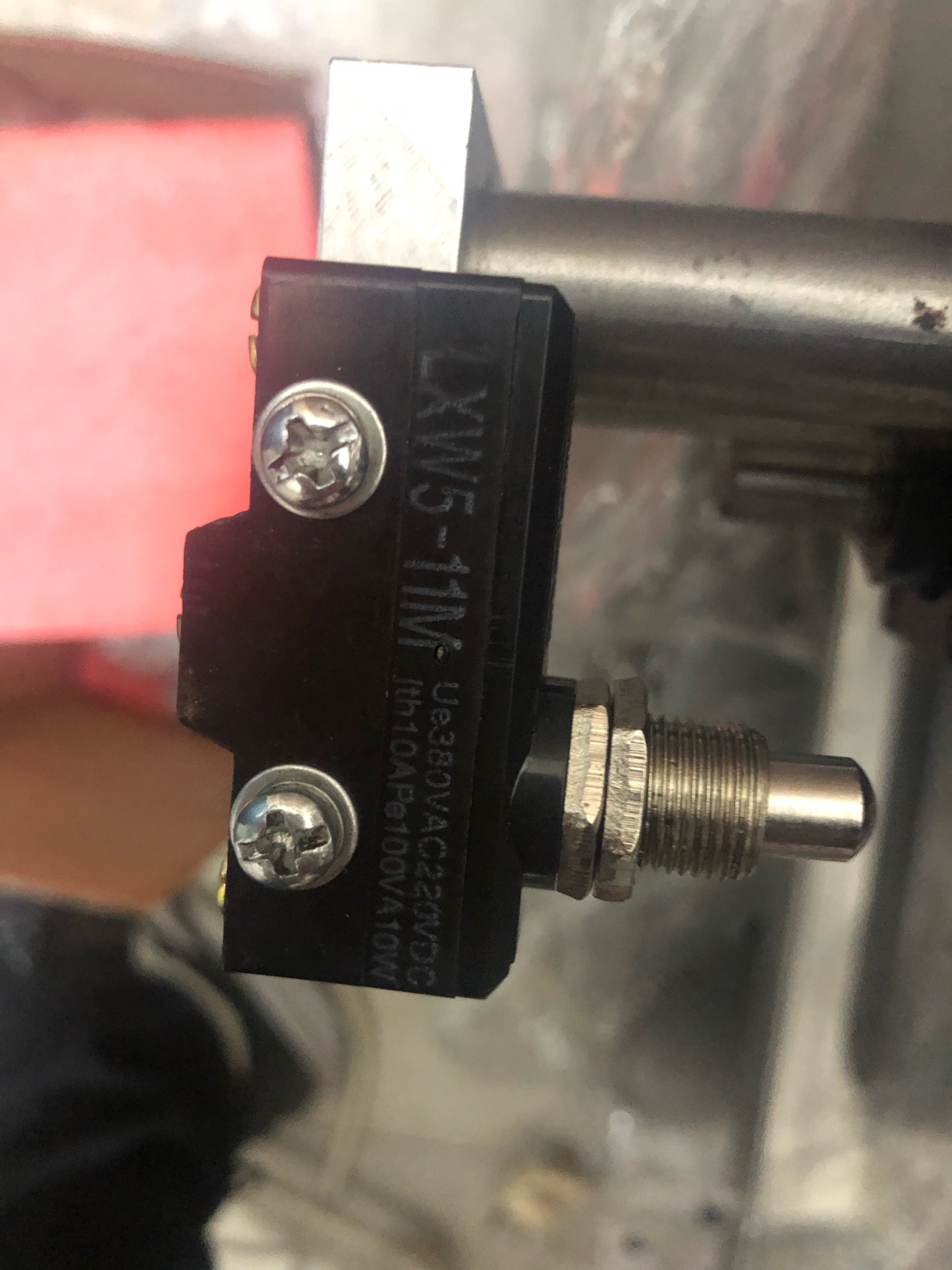

这种能用不，有没有必要换？不会接线……ecut mach3

来自苹果APP客户端

nini21800 · 发表于 2023-4-24 08:42:01

情怀怀发表于 2023-04-24 00:21* e: d6 O" C% U# W1 w! Y+ }, Q8 P
这种能用不，有没有必要换？不会接线……ecut mach3

都能用，这是机械开关？找我另一个关于限位、原点的帖子。

来自安卓APP客户端

curie2020 · 发表于 2024-3-22 09:01:29

dragontiger 发表于 2021-1-11 10:59 `6 R/ R2 r @
亲测靠机械原点偏差4丝，我现在都是靠工件的原点为基准的，用分中棒碰工件坐标绝对是1丝内的。

分中棒是什么样的？图片有吗
