光电原点开关重复定位雕刻测试

smwn · 发表于 2021-1-10 18:58:53

同款平口钳

nini21800 · 发表于 2021-1-10 22:23:25

smwn 发表于 2021-1-10 18:58. C2 Q& B. U/ D S7 F' ]) k8 |
同款平口钳

制作简单，易得，雕刻木牌，或铜铝都够用了，坏了再做一个。

tiantang198601 · 发表于 2021-1-11 10:31:59

nini21800 发表于 2021-1-10 22:23& \0 _3 s! |4 U$ m) ]- x! P" ^4 I
制作简单，易得，雕刻木牌，或铜铝都够用了，坏了再做一个。

那个8050三极管给个实物接线图吧，正在弄光电开关，出发输出高电平的，头大了，昨天反复焊接，就是不好用。。。指点下吧

nini21800 · 发表于 2021-1-11 10:53:29

tiantang198601 发表于 2021-1-11 10:31# t! C: a P6 S' y
那个8050三极管给个实物接线图吧，正在弄光电开关，出发输出高电平的，头大了，昨天反复焊接，就是不好用 ...

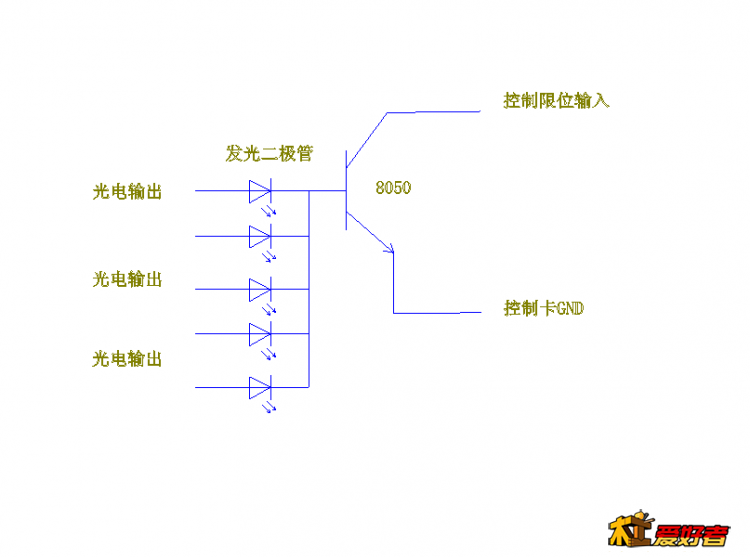

同一个限位输入端可同时接多个光电开关

dragontiger · 发表于 2021-1-11 10:59:14

亲测靠机械原点偏差4丝，我现在都是靠工件的原点为基准的，用分中棒碰工件坐标绝对是1丝内的。

tiantang198601 · 发表于 2021-1-11 11:40:53

nini21800 发表于 2021-1-11 10:53! }3 R; Z9 L/ ~' U
同一个限位输入端可同时接多个光电开关

这个图我能看懂，实物那三条腿，对不上

给个实物的图看看吧，百度找不到实物图。。。

kt94 · 发表于 2021-1-11 12:11:29

dragontiger 发表于 2021-01-11 10:59
! T* [$ P) D3 k* \6 p3 p# j* E亲测靠机械原点偏差4丝，我现在都是靠工件的原点为基准的，用分中棒碰工件坐标绝对是1丝内的。

金属的容易分，不是金属的不好分

nini21800 · 发表于 2021-1-11 13:10:35

本帖最后由 nini21800 于 2021-1-11 13:15 编辑

tiantang198601 发表于 2021-1-11 11:40& F. |0 j( Q4 T3 v* `
这个图我能看懂，实物那三条腿，对不上给个实物的图看看吧，百度找不到实物图。。。

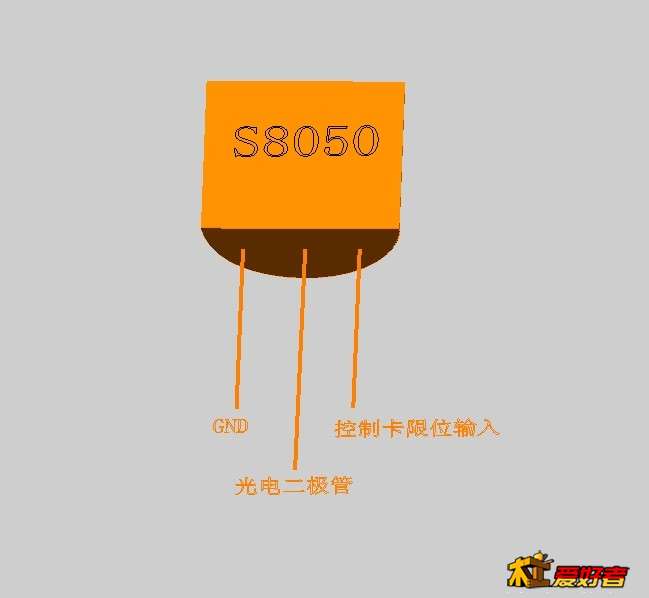

不是有度娘吗……………………。
看了下，下面字标错了，是发光二极管，标成光电二极管了......

nini21800 · 发表于 2021-1-11 13:11:52

tiantang198601 发表于 2021-1-11 11:40
! l8 `; ^: C( R! Y这个图我能看懂，实物那三条腿，对不上给个实物的图看看吧，百度找不到实物图。。。

有2块左右一个的光电模块，挡光时是低电平输出的。

nini21800 · 发表于 2021-1-11 13:13:53

dragontiger 发表于 2021-1-11 10:59% \7 n7 `3 x* i) h# Y/ F$ Z" _
亲测靠机械原点偏差4丝，我现在都是靠工件的原点为基准的，用分中棒碰工件坐标绝对是1丝内的。

没有高精度表测偏差，做了几次重新定位雕刻，没什么问题，所以不清楚到底有多少偏差。

锦色colour · 发表于 2021-1-13 12:09:38

先点赞，在看内容

随便搞 · 发表于 2021-2-21 23:54:28

但是据说如果突然停电后再续雕还是会不精确。。。

林大夫 · 发表于 2021-2-22 00:07:42

随便搞发表于 2021-02-21 23:54/ I4 Z. n2 v& o7 C0 ?. ?" H& _% c
但是据说如果突然停电后再续雕还是会不精确。。。

不要据说要试试，机械原点是基于绝对物理基准点的，只要原点开关精度够就不会有问题。

林大夫 · 发表于 2021-2-22 00:09:31

应该是每次开机先回机械原点，意外停机后再开机再回一次。这个会默认记录在第一组用户坐标系的也就是G54坐标系，不用手工输入坐标的，选好开始行号就可以了。

天雨001 · 发表于 2021-2-22 05:54:43

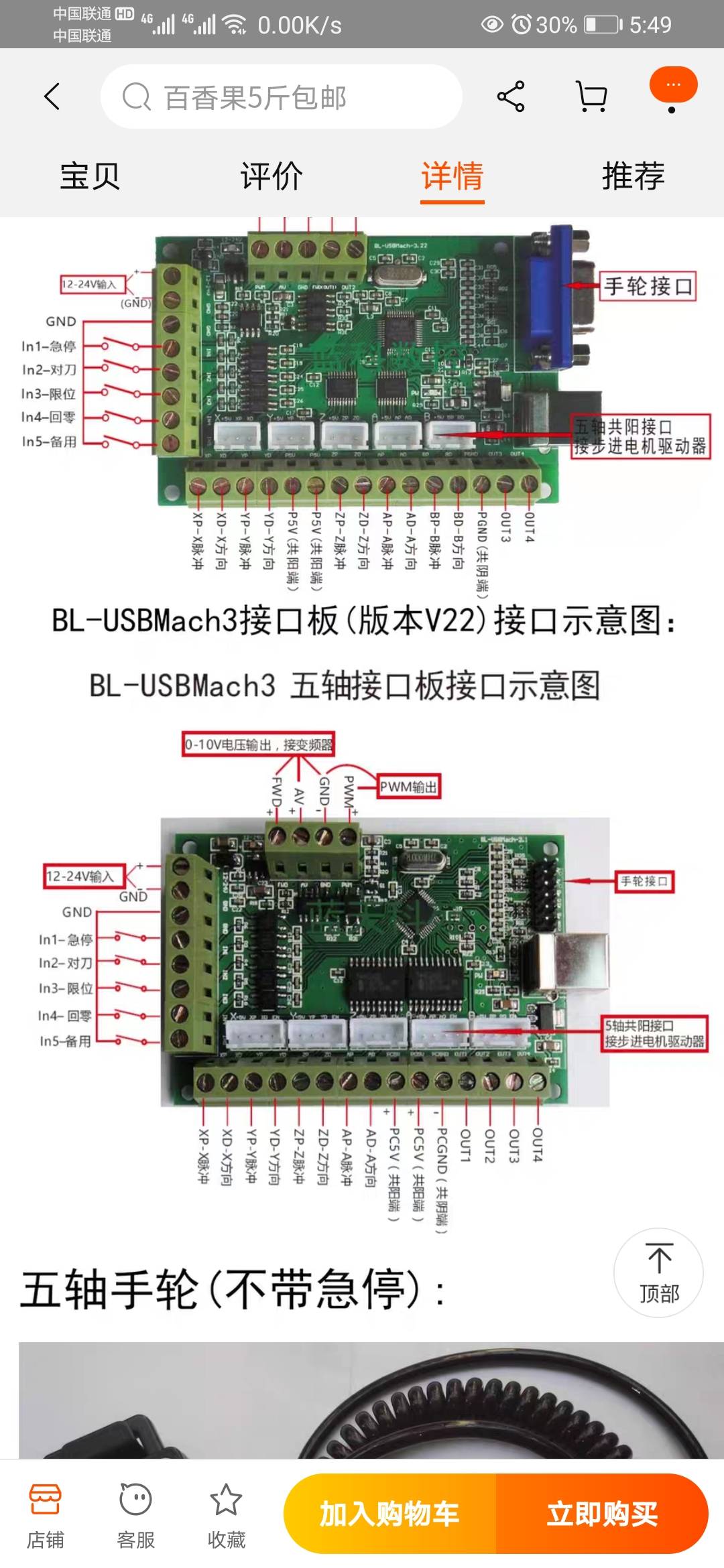

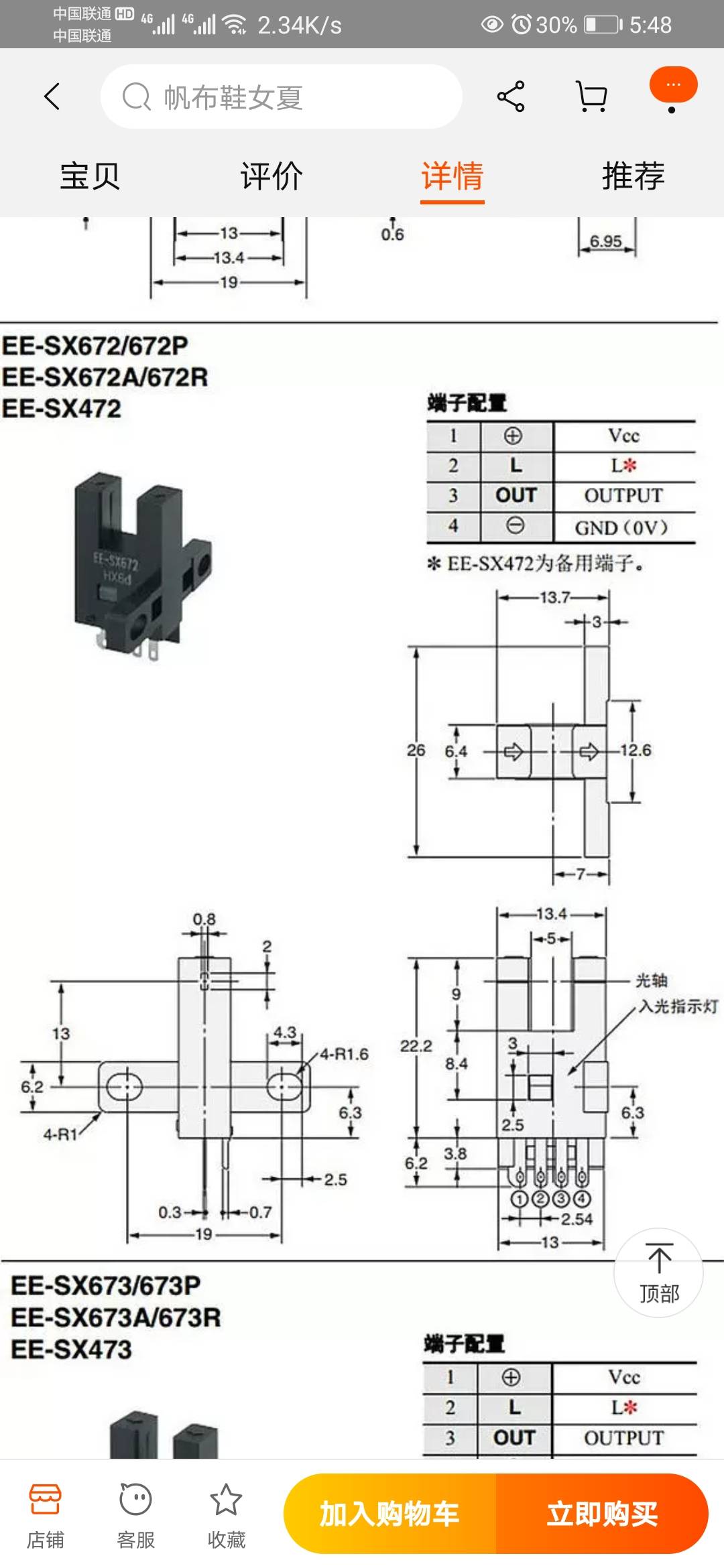

这个怎么接呀，欧姆龙672和蓝科的118卡，能否给画个图，672有四个脚，正极负极，输出还有个L脚，四个都接蓝科卡哪里，能不能给画个图，高电平低电平的不明白啥意思，就知道L脚接到正极可以改变挡光输出，
