第一次做衣柜,求教大神审核图纸!

  [复制链接]
 楼主| 发表于 2021-1-10 13:38:31 来自手机 | 显示全部楼层
ytl1223 发表于 2021-01-10 10:01
6 C, e; Z: u. R/ I( i# S& |三门 有点宽啊 考虑变形啊 最好加拉直器

. D9 F) n4 r# [是的,尺寸在这里,4个门感觉太窄了……
6 K. V& ?( Y7 g- d7 |5 h7 C% w/ Q! U
打算用拉直器的!
 楼主| 发表于 2021-1-10 13:40:14 来自手机 | 显示全部楼层
ytl1223 发表于 2021-01-09 10:01
/ Z( u" u7 q- B$ m2 O& Z本帖最后由 ytl1223 于 2021-1-9 10:32 编辑 9 J2 n) C2 @) m! v+ H
0 W" ?$ N! J- y8 E  h
想做几扇门啊 门不会太宽或太窄吗 厚度最少比墙厚减10MM  仅供参考
# [/ n; f/ N' M6 w& c' Y
好像画结构图还是  cad比较快,哈……   草图大师改个尺寸麻烦死了
 楼主| 发表于 2021-1-10 14:46:36 | 显示全部楼层
最后调整一下结构,上传最终图纸,方便大家参考审阅; 以此下单了; 9 f) J4 B" L7 o3 A) k

: Z1 u3 q* F/ R% }0 X* L; U尺寸我就不过多标注了, 设计文件里面有,详情见附件; . k0 I( Y: V, r- ]8 Q' r9 \3 M8 O4 {
, U8 @: z0 z- p; Y- ]& d) v

+ Z8 E* I( O: Y6 ^& V5 N 1.skp (253.46 KB, 下载次数: 4) 3 j) M" m# [0 J7 P; C  a/ v
% `: H5 j% y2 f3 y" Y
. m: |' \! w; E3 |/ ~% i8 O
* P/ \4 R5 @; j! h& d
发表于 2021-1-10 16:17:54 | 显示全部楼层
angelwork 发表于 2021-1-10 13:37) n% i$ H5 v. W: B( j
今天可以看到图纸了,哈,感谢分享! & q, t" f% M% I* p; Y; L1 t

0 |# ], Z( e6 D3 L3 }2 v5 J门的话,这尺寸有点尴尬,  再做个门,就小了……目前的有点大,   ...

3 Y9 q* ?6 r3 F" Q不知道你看没看过实际的650宽2000多高的门  那个门非常宽  最好找个差不多的东西现场 摆放一下 看一看 。等做好了再改就麻烦了。# q2 A7 T6 h  ]3 S2 a
) ?9 X2 c& V% M8 E& I
 楼主| 发表于 2021-1-11 02:37:45 | 显示全部楼层

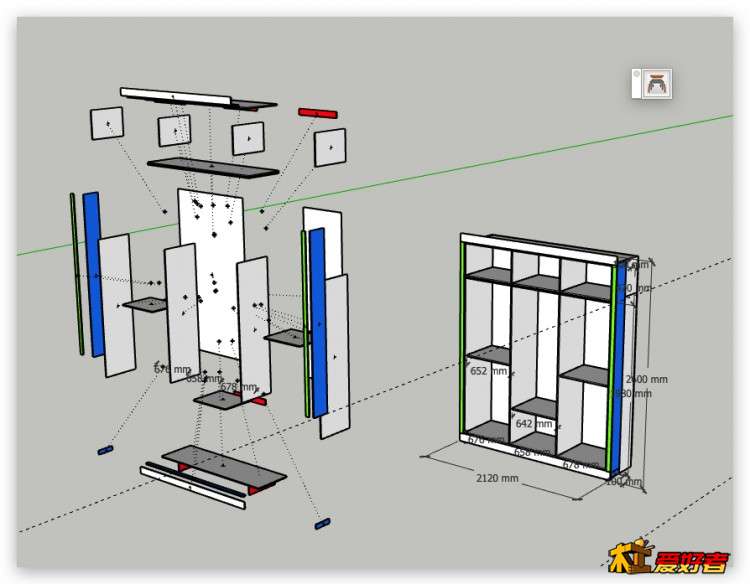

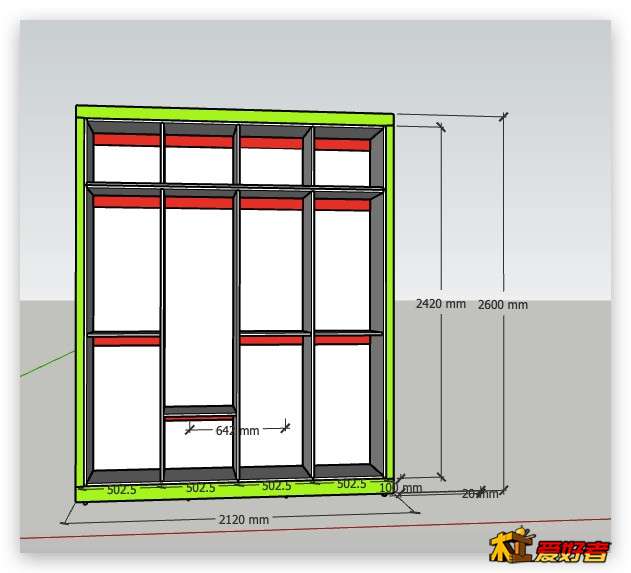

最终版
& v7 Z  k7 X0 L, \9 [0 {6 t! K& B! y# Q6 Z+ ?" _/ P& O
听大神的, 修正了一下门板宽度,变成4门衣柜了;
* K; M$ b% s  B. c) ?& W( F3 X1 o7 a% \
1.jpg 1.skp (228.09 KB, 下载次数: 4) ( y6 ^. y/ q: c- N4 V) B

% w- o. Z7 Z' \+ ~( p. B7 a% ?; ~' e% Q7 M, Q- c# k) x

& D9 A3 p& N8 `  o+ P
 楼主| 发表于 2021-1-11 02:43:14 | 显示全部楼层
ytl1223 发表于 2021-1-10 16:17
" k- M1 t: }% [不知道你看没看过实际的650宽2000多高的门  那个门非常宽  最好找个差不多的东西现场 摆放一下 看一看 。 ...
! n$ d- v# T0 r+ N- p3 p! [
是的, 很多很多人, 都反馈这个门板宽度的问题;
4 |( w2 l1 h6 {1 W# g( m+ y
6 O; I1 `6 a* R! x$ D/ F5 j
- X9 V( @* _% B/ L! D: G我修正了一下, 在楼下发帖了。。 谢谢您耐心的讲解。   Z8 X& o9 m6 H5 l6 C

; P: R( v+ O* U6 a7 ?
) I/ h3 D0 H" z2 q& }, l
发表于 2021-1-11 13:09:57 来自手机 | 显示全部楼层
底盒背面没有支撑,最好加上,底盒中间最好也加上竖着的支撑,至于其他的,我看不明白,画的有点复杂啊。
发表于 2021-1-11 13:40:32 来自手机 | 显示全部楼层
固定的衣柜还是可移动的?
发表于 2021-1-11 15:33:00 | 显示全部楼层
门页长度超过2100,宽度500就要考虑修改结构了
发表于 2021-1-12 12:37:53 | 显示全部楼层

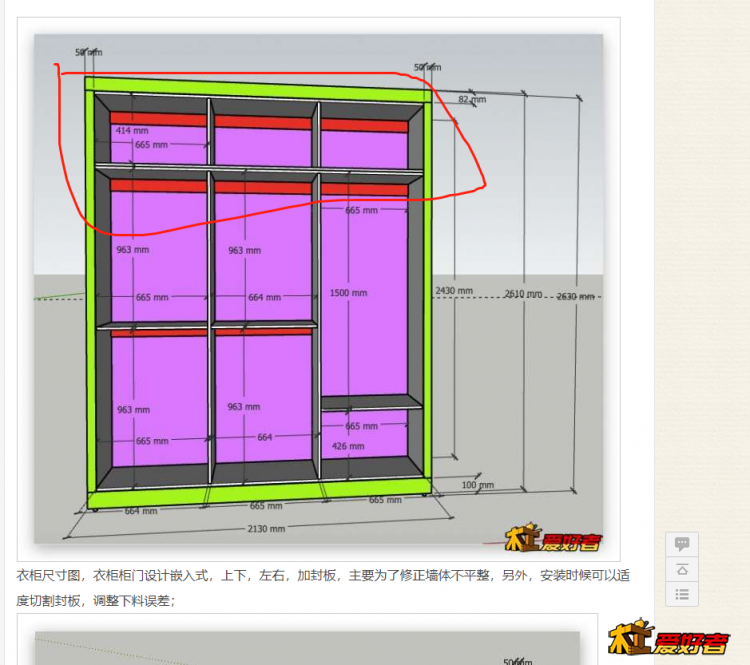

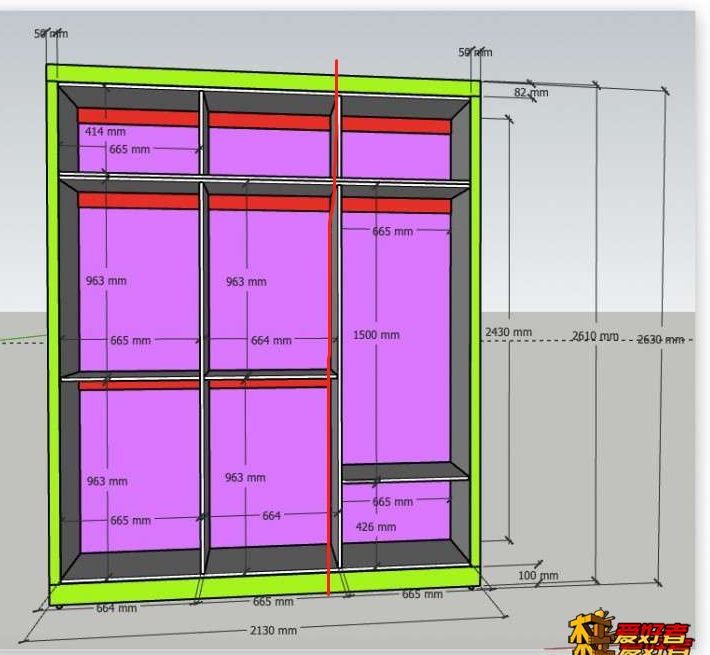

1610420876(1).jpg 你是两面靠墙的入墙柜 1610421108(1).png ,最好是分成两个柜子,不然不好放进去,不好调整平,一个整柜要放入墙是很不方便的,你装好肯定是要和外面墙平嘛,2 q% D" u( I6 U, [7 x% I
蓝色那两块完全不需要这么大,5公分就够了,3 w+ C5 n* J; L% e
) U+ c$ |3 h  X8 {  K

( `' S8 c3 b( \ 1610421423(1).jpg 一个2米长的顶柜,一个人是弄不上去的,两个人都困难,5 m' L# D8 Q% y7 U- i# O- e
6 |# v. N1 V  W

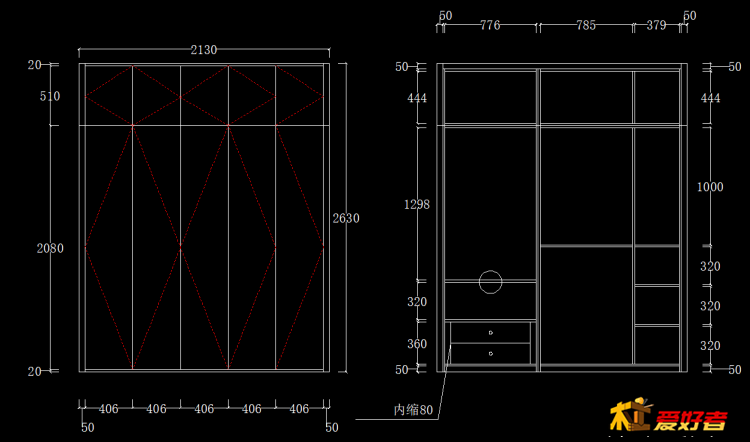

门尽量不要超过500,2米左右的尺寸相当的尴尬,看门对着的这个方向的空间大小来决定做4扇还是5扇,按照你画的那个空间,我觉得4扇都大了。) B5 g! M! A7 E: `4 u' W! R+ j
柜子都分成上下俩部分了,背板也得分上下两部分撒9 O; f5 m/ {7 y- F( j' z: w

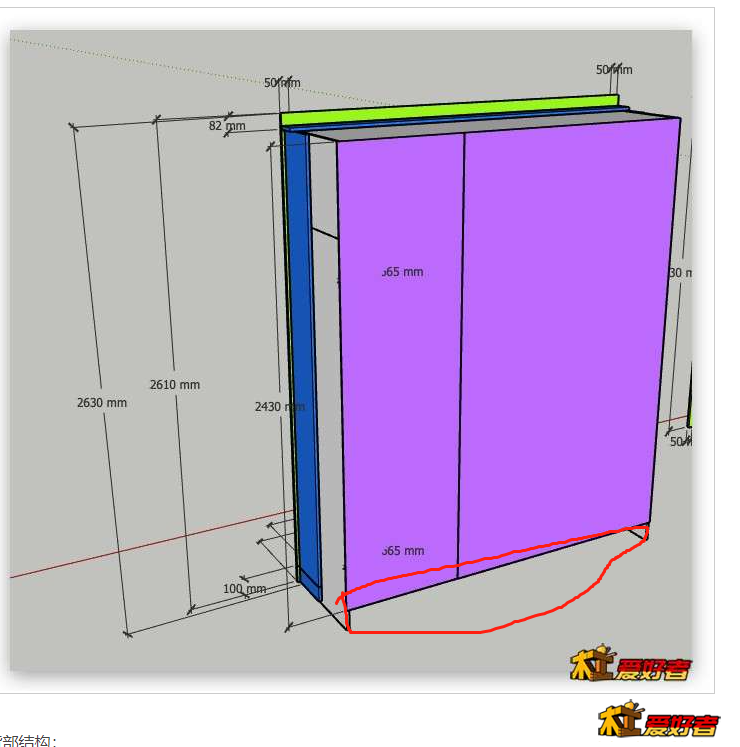

1610425289(1).png 下封板,前后都要有,后面这根退进去5公分左右4 A2 w$ [  [4 E
+ w9 C/ D0 J; [0 w! n, o- i

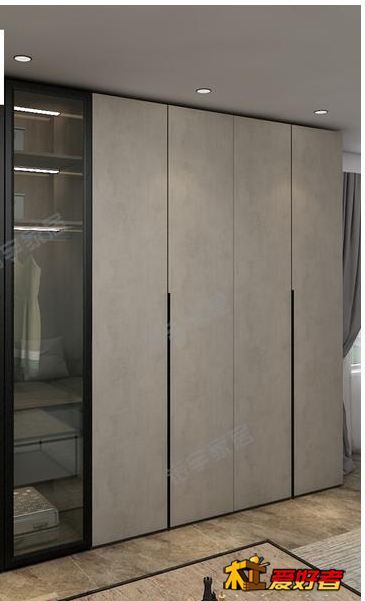

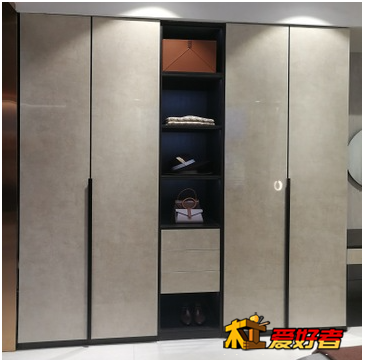

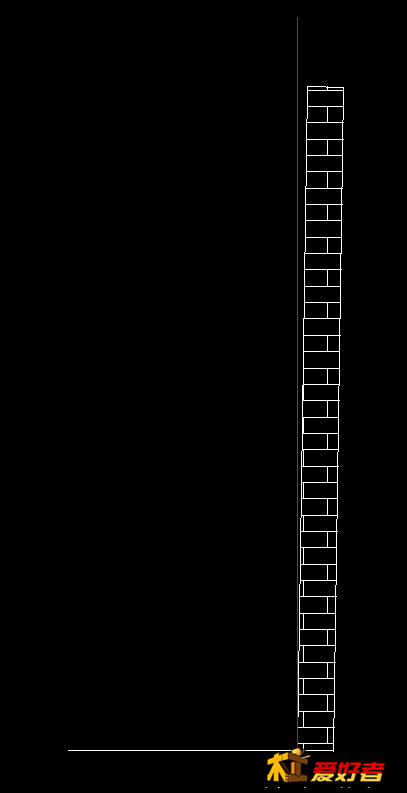

上下封板做5公分就可以了,没必要那么大的,把上下封板退进去,和柜子平然后把门做高盖住顶底封板,我们现在都做这个效果的 1610423223(1).jpg 1610423423(1).png ,可以参考一下的,建议是铺了地板再装柜子,衣柜厚度做浅1~2公分,避免衣柜背面这面墙和地面不是垂直的,你衣柜有可能会往后趟, 1610424487(1).jpg ,或者左右不垂直。
/ a) d4 f( K1 y* ^4 e) {( A' K$ o/ u8 A' T' r4 k! m
1610426086(1).jpg 这些不用算料,剩了余料有就可以加上撒。$ y9 ~: B+ _4 ~$ U: i0 G

5 \) L  Z/ x2 W# I5 }# D
8 V  V5 Q6 C& v. j8 c) K$ i+ h/ {9 @ 1610426190(1).jpg
+ V9 Y( t1 \, e- H1 y$ ]/ q5 Y" p! b) I# t
都是个人建议,仅供参考,
  Y0 [+ o$ C  h0 Q4 m; H( l, P" N: v+ M

% c& G! D8 \7 w6 ]* s! {. h
& H8 z; ~0 w4 V; D. O9 L# {
发表于 2021-1-12 22:23:24 来自手机 | 显示全部楼层
都是挂衣服中间隔板可以不要,
 楼主| 发表于 2021-1-12 23:37:42 来自手机 | 显示全部楼层
小阿林 发表于 2021-01-12 22:23
$ Z1 y& U0 D9 V4 ^7 W& ?  I$ x) X都是挂衣服中间隔板可以不要,
: w2 }$ O+ T+ V: w
您的意思是直接用挂衣杆??  对哦,也是个好办法……哈……  不过看到您评论时候已经下单了,明天送货!实际检验的时刻来临
 楼主| 发表于 2021-1-12 23:43:52 来自手机 | 显示全部楼层
emud 发表于 2021-01-11 15:33) T. Z+ Z$ d3 e1 A+ `& m5 i* Z( Y
门页长度超过2100,宽度500就要考虑修改结构了

8 L: r  D! B+ q2 F; I1 {是的,很多人提醒门板太宽了,后来修正了,  500以内! 不过, 门板的高度还是有点高,计划上拉直器, 感谢大神教诲
发表于 2021-1-13 00:18:26 来自手机 | 显示全部楼层
发表于 2021-1-13 00:18:55 来自手机 | 显示全部楼层
雕雕 发表于 2021-01-12 12:37
, T, K; v+ x% B/ l你是两面靠墙的入墙柜,最好是分成两个柜子,不然不好放进去,不好调整平,一个整柜要放入墙是很不方便的,你装好肯定是要和外面墙平嘛,
3 N* U/ ?2 v5 `2 G蓝色那两块完全不需要这么大,5公分就够了,8 l9 y0 y+ U! N9 ]

) `8 K1 v* U$ \, y5 P: o
$ ~. S  l0 ~# u1 ~# O! N一个2米长的顶柜,一个人是弄不上去的,两个人都困难,, z: w* y; L2 Z# Q* ^, M# m

% R* i" n8 }2 c# Q门尽量不要超过500,2米左右的尺寸相当的尴尬,看门对着的这个方向的空间大小来决定做4扇还是5扇,按照你画的那个空间,我觉得4扇都大了。
9 P! r0 N+ K' m8 K2 Y7 p柜子都分成上下俩部分了,背板也得分上下两部分撒0 v- G5 `# Z) D# V* A% L
下封板,前后都要有,后面这根退进去5公分左右
7 X2 `; b# w4 t) ?& H
; @. [3 {* c- c2 r' \% N  @上下封板做5公分就可以了,没必要那么大的,把上下封板退进去,和柜子平然后把门做高盖住顶底封板,我们现在都做这个效果的,可以参考一下的,建议是铺了地板再装柜子,衣柜厚度做浅1~2公分,避免衣柜背面这面墙和地面不是垂直的,你衣柜有可能会往后趟,,或者左右不垂直。
6 a9 ~8 W7 f9 D# C
+ D' h9 e8 z% u% H, Y这些不用算料,剩了余料有就可以加上撒。
- Y& P9 x/ L  z6 L8 a/ f0 B) q9 L( r
- P; Z$ @( K$ ?5 k% g7 z

! U+ L4 C) u( p# Z
0 F- N' f/ u+ `; @1 v; w$ Z都是个人建议,仅供参考,
