求助z轴卡死问题如何解决

白开水58 · 发表于 2020-11-22 17:11:09

对我没细看

白开水58 · 发表于 2020-11-22 17:12:32

我的就是 320 4000 400

爸比造 · 发表于 2020-11-22 17:16:32

一开始我的也是，驱动调的1600，结果z轴就这样，现在我驱动调成3200，设置的640，2100，120就没问题了

白开水58 · 发表于 2020-11-23 08:51:29

测试你的四轴了吗上个四联动刀路试试

白开水58 · 发表于 2020-11-23 08:51:52

本帖最后由白开水58 于 2020-11-23 08:52 编辑

这卡抗干扰还是不错的起码不像飞雕卡出现丢步现象

bugplus · 发表于 2020-11-23 10:04:48

学习了

爸比造 · 发表于 2020-11-23 10:24:46

白开水58 发表于 2020-11-23 08:51! }0 }7 g/ Z8 h. S- i1 p
本帖最后由白开水58 于 2020-11-23 08:52 编辑 0 a3 P2 C& W9 i4 J' T' s7 S% X
; J5 z, |" n9 v: O' u; j. }+ x' Z
这卡抗干扰还是不错的  起码不像飞雕卡出现丢步现象

四轴我还没造好呢

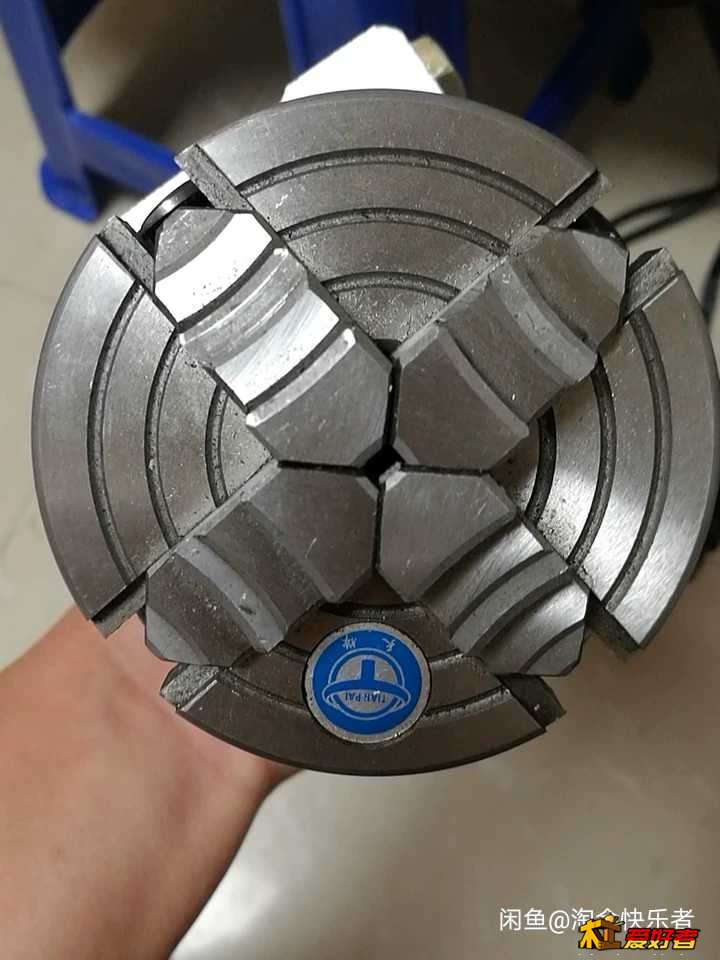

买了个100自定心四爪卡盘，现在在考虑怎么弄，是买行星减速机还是同步轮减速，而且还不知道同步轮的话要买多少减速比的

还不知道卡盘要怎么连接同步轮，要买哪种法兰，是拧连接杆的还是螺丝锁紧的法兰

暗影随风 · 发表于 2020-11-23 10:30:57

装导轨丝杆的时候打表了吗？两根导轨加一根丝杆如果装的不平行，阻力会很大，机器运行的时候很吃力,震动很大，空载噪音也很大。

爸比造 · 发表于 2020-11-23 10:39:49

暗影随风发表于 2020-11-23 10:309 ]5 ]6 j5 N3 }4 }
装导轨丝杆的时候打表了吗？两根导轨加一根丝杆如果装的不平行，阻力会很大，机器运行的时候很吃力,震动很大，空载噪音也很大。

没有打表，买了个百分表，不会用

买的那种磁吸座的表，在滑块上吸不住，吸上去用手掰一下就会晃动

重新买了几个电机一体座，和丝杆bk座一起的，到时候到货了把机器拆了，重新装一遍，再试试怎么打表

暗影随风 · 发表于 2020-11-23 11:27:23

爸比造发表于 2020-11-23 10:392 J9 t/ G0 C% b# y. i" B
没有打表，买了个百分表，不会用买的那种磁吸座的表，在滑块上吸不住，吸上去用手掰一下就会晃动重新买了几个电机一体座，和丝杆bk座一起的，到时候到货了把机器拆了，重新装一遍，再试试怎么打表

掰一下有晃动是正常的，打表的时候尽量不要碰表座，只移动滑块就好。打表肯定要会，现在不用，以后加工的时候也要用到，有时候需要打表调整材料摆放角度的。

爸比造 · 发表于 2020-11-23 12:20:58

暗影随风发表于 2020-11-23 11:27
- S M# A% u8 G q& |4 l掰一下有晃动是正常的，打表的时候尽量不要碰表座，只移动滑块就好。打表肯定要会，现在不用，以后加工的时候也要用到，有时候需要打表调整材料摆放角度的。

好的，谢谢指点，这几天把机器拆了，重新打打表，不过估计也是没啥精度的

暗影随风 · 发表于 2020-11-23 13:08:20

爸比造发表于 2020-11-23 12:20
# O# W& F, z& T7 k" J7 B. K8 L9 h好的，谢谢指点，这几天把机器拆了，重新打打表，不过估计也是没啥精度的

你的机架材料用的很扎实，应该没啥大问题，主要就是装配和调试。不光要打表测导轨加丝杆的平行度，还要打表调测xyz三轴的垂直度。甚至有些导轨买回来就是弯的，有可能也要校直。

qiankaimen · 发表于 2020-11-23 21:38:13

是否在极速抬刀时出现这问题，是否出现越雕越向下走刀等问题。有可能是电压不稳造成的。一，链接设备房间电源有时电压过低。二控制箱里的管电源的集成卡造成的。
可以问厂家后打开控制箱用表测下。

白开水58 · 发表于 2020-11-24 14:14:35

本帖最后由白开水58 于 2020-11-24 14:23 编辑

爸比造发表于 2020-11-23 10:24
. e/ e# L( ?- u* n四轴我还没造好呢买了个100自定心四爪卡盘，现在在考虑怎么弄，是买行星减速机还是同步轮减速，而且还不 ...

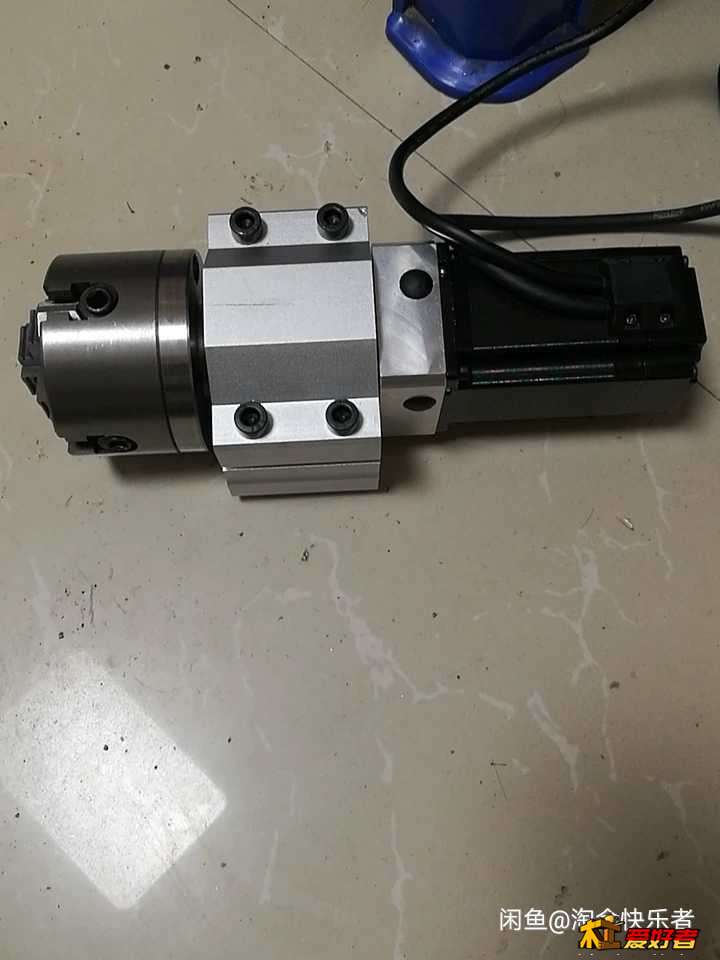

我还闲置一个没来得及做

A唯优 · 发表于 2020-11-24 15:00:39

白开水58 发表于 2020-11-24 14:14 ?% ], h2 z) V3 _
本帖最后由白开水58 于 2020-11-24 14:23 编辑
: s$ s/ M( [6 d4 i3 b
0 u+ h6 w; A: g% |& m/ {' F9 m5 h& [- q
我还闲置一个  没来得及做

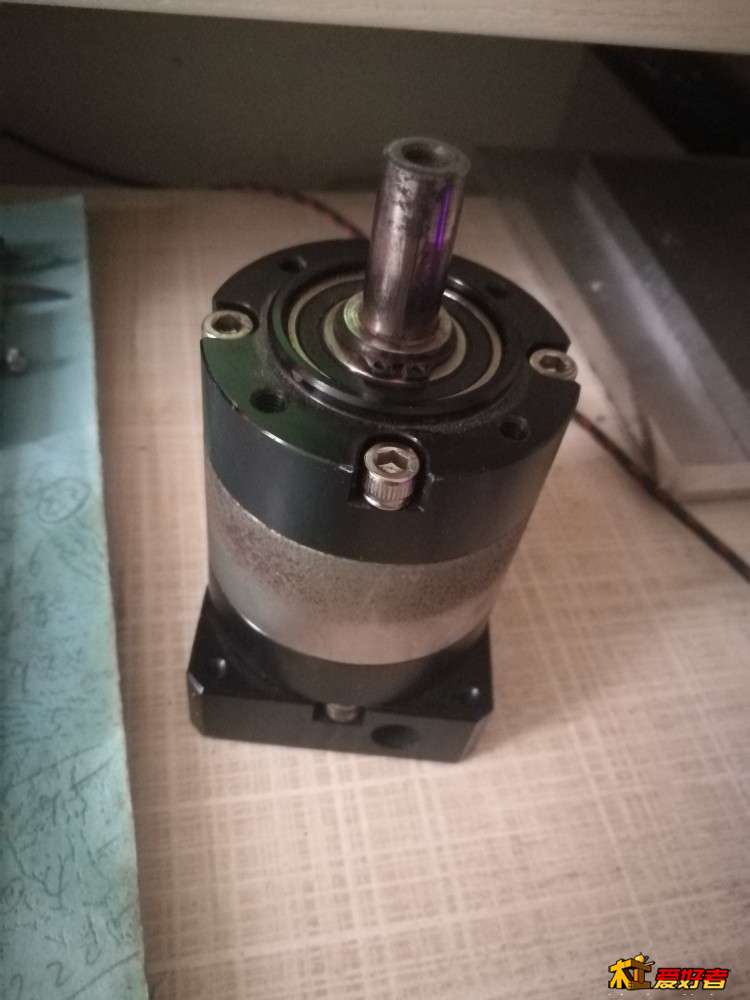

你这种是什么减速机
