新手有偿求帮助，雕刻机失圆啊

mysr

心灵De另一半 发表于 2020-10-28 18:38
& A4 t, g, R$ z% Q看下Z轴，不要不舍的拍，把跟丝杆电机相关的地方都拍一下，问题早解决了……

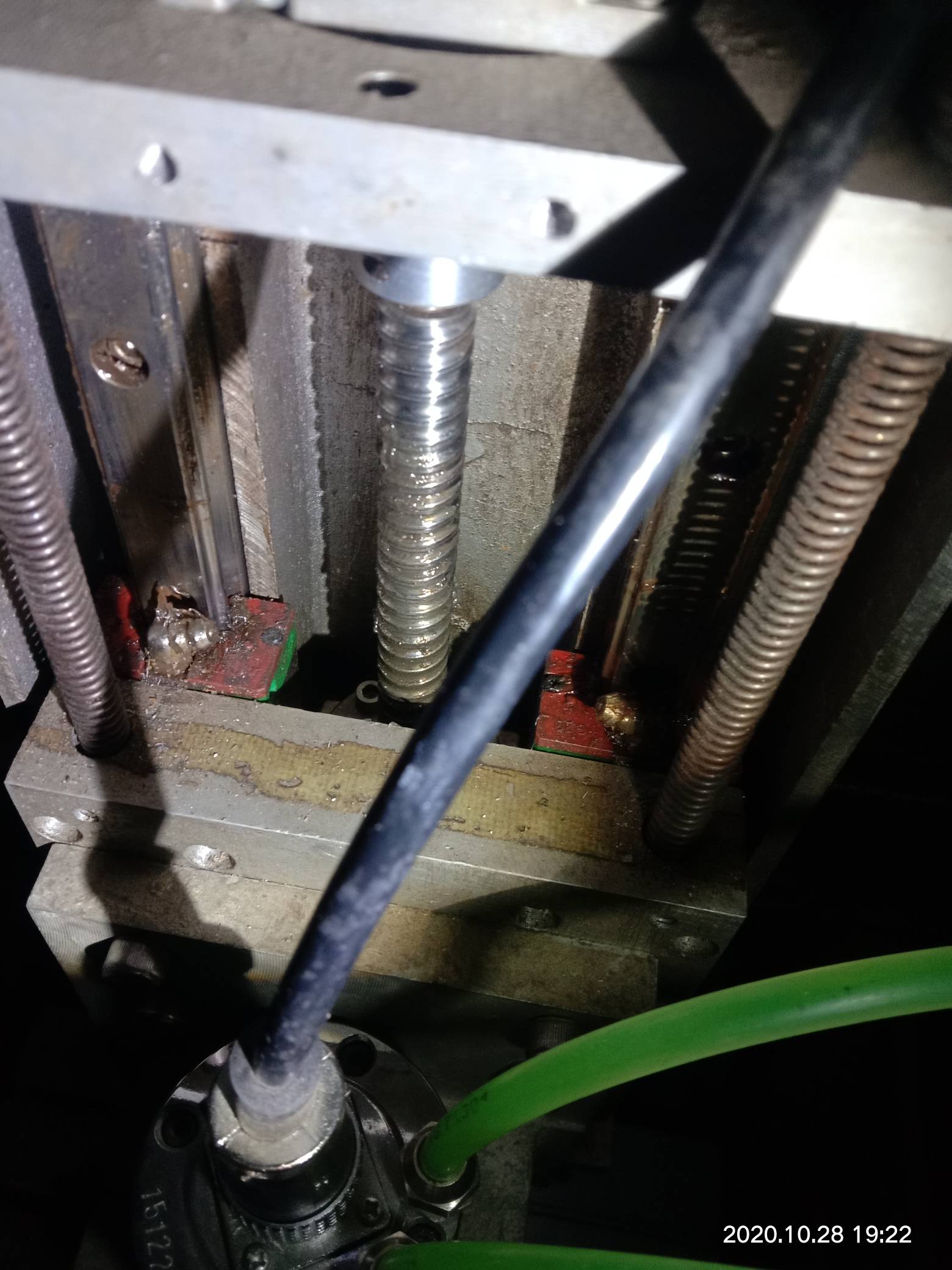

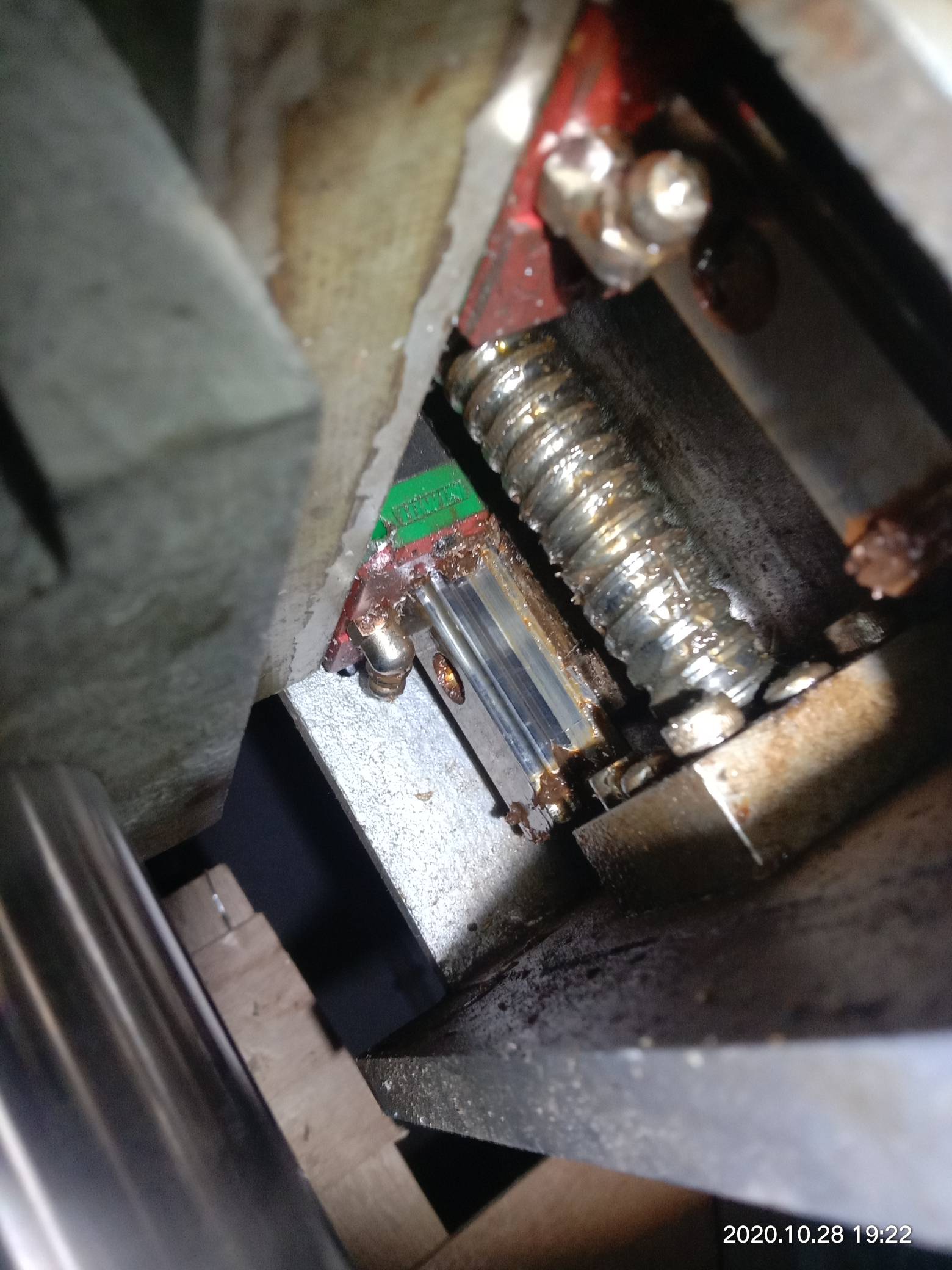

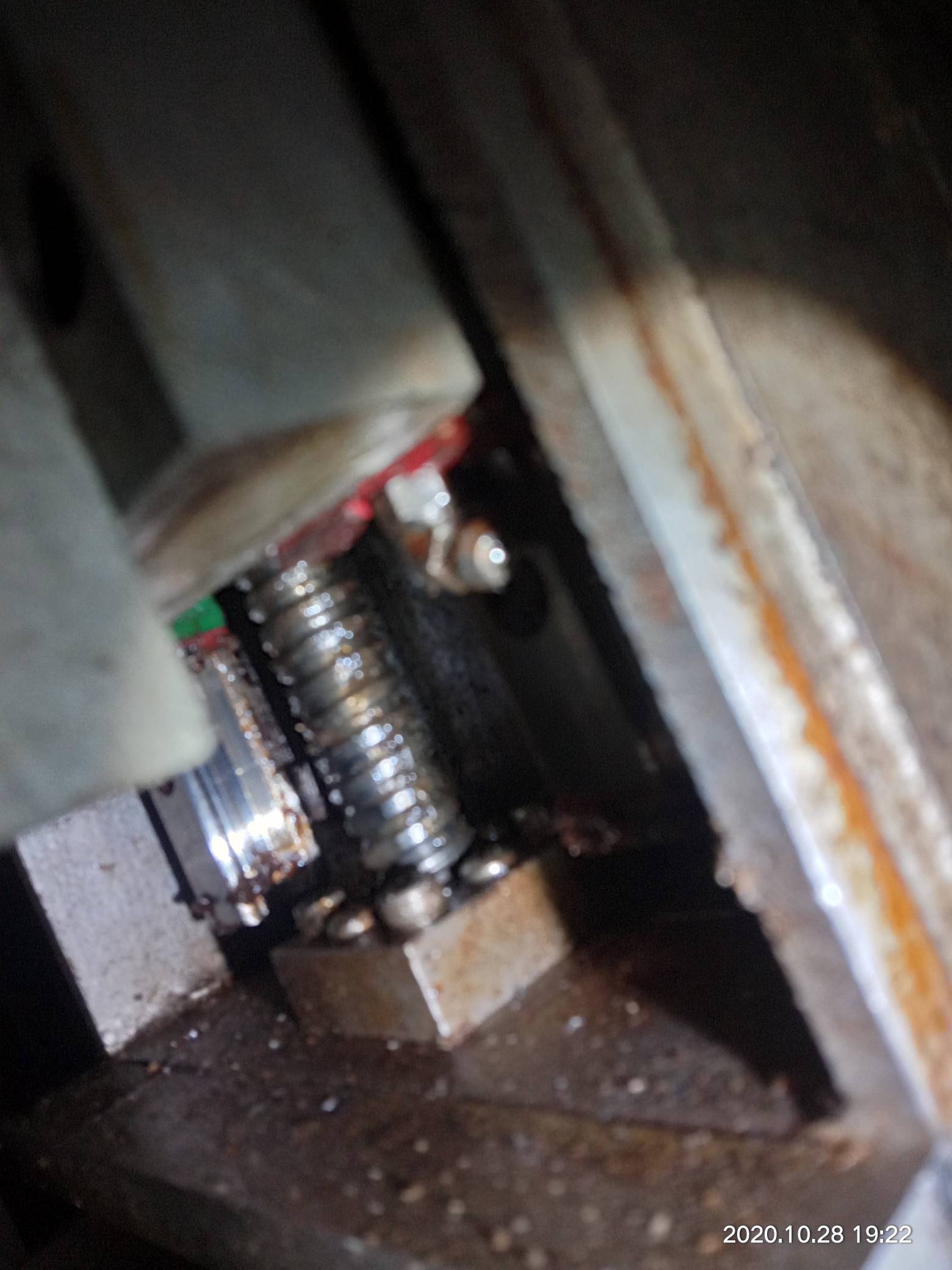

2 r$ r! K) E5 d; x  ]0 F这是z轴的，我的机器现在还在箱子里，拍的时候很不方便

来自安卓APP客户端

mysr

mysr 发表于 2020-10-28 19:36
) ?8 w" M7 O1 s1 ]0 e这是z轴的，我的机器现在还在箱子里，拍的时候很不方便

每根导轨也是2个座子

来自安卓APP客户端

mysr

mysr 发表于 2020-10-28 19:36
# @/ X7 k. i6 V$ h5 W* t这是z轴的，我的机器现在还在箱子里，拍的时候很不方便

% ^# {9 g1 C/ E2 o: V+ j9 |不过不是在头尾的位置

来自安卓APP客户端

mysr

湖湖 发表于 2020-10-28 19:05
本帖最后由 湖湖 于 2020-10-28 19:10 编辑
) W/ L2 n( m' |" d# u' Q' R
8 w; ^. I2 o1 v' S. j* j
也不是 这样用是很正常的布局 .毛病是 丝杆尾端 应该用 推力轴承 而不是 深沟轴承.

尾端  两个推力轴承 向反安装 前端刚性连轴器 直联 电机  .并不比 丝杆轴承座 角轴承的差 .在雕刻机上来说. 当然 CNC不推荐这么做. 这么做的好处是 丝杆和电机不用同心度特别好.载荷都由 推力轴承承受 . 当然这么做 很省钱 .也完全能满足雕刻机的用途  市面上绝大多数 厂家的雕刻机都是这个结构.
6 q. d8 ]3 m& K; l# Z- I# g' z# |2 v
  B( \; x5 X& Y$ F$ X. z相反 用角轴承 轴承座 要求和电机同心度比较高 .大批量生产 雕刻机 成本高 应用上 也没好多少. 结构反而搞复杂了. 如果这么连接 很难用刚性连轴器的. 用了  过段时间 反复的扭曲 会造成丝杆 金属疲劳 迟早丝杆要断 .
; u. z8 H' v) p. f) n
) B7 @. W: F$ E+ m  c, U他要明白 去买2个推力轴承换掉 这两个 深沟轴承 就行了.

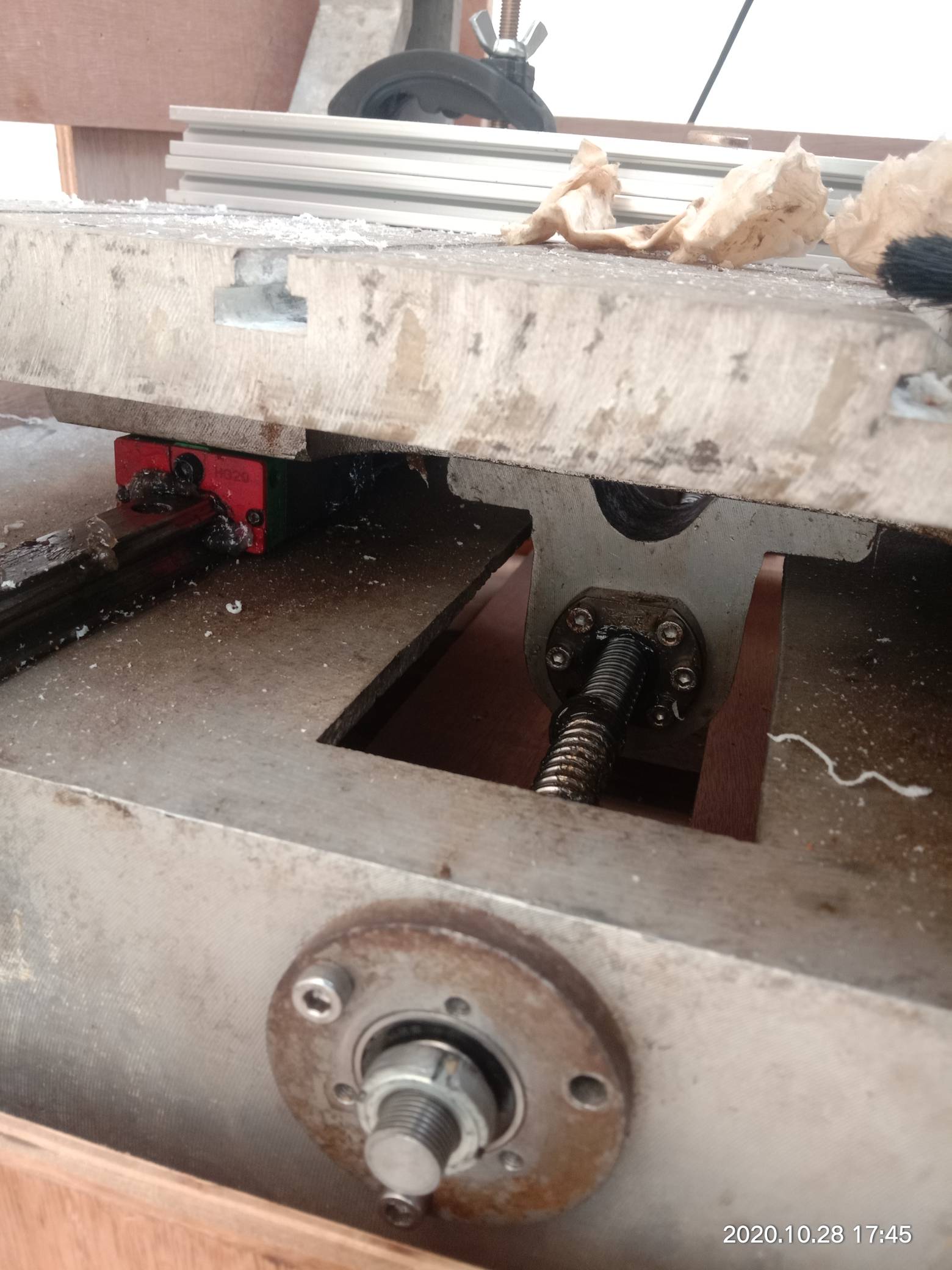

老哥你看尾端这个是推力轴承吗
* x$ U. F+ X3 F- B+ ^

来自安卓APP客户端

心灵De另一半

mysr 发表于 2020-10-28 19:36
" E9 N/ k3 M" E, g7 ~这是z轴的，我的机器现在还在箱子里，拍的时候很不方便

建议还是把机器安排好了再看下情况，从现有的图上面看不出问题有可能你重新安排好了就正常了

来自安卓APP客户端

mysr

心灵De另一半 发表于 2020-10-28 19:50
建议还是把机器安排好了再看下情况，从现有的图上面看不出问题有可能你重新安排好了就正常了

刚重新雕刻一个圆，比昨天好多了，但但还是不完美，话说电机个丝杆同心度不好会影响精度吗

来自安卓APP客户端

湖湖

mysr 发表于 2020-10-28 19:49
老哥你看尾端这个是推力轴承吗

这是深沟轴承.最没精度的 轴承. 好处就是便宜  量产
. b6 [. m. E+ J  I+ g4 y' \

湖湖

mysr 发表于 2020-10-28 19:53
  j7 i& L" S: t4 P刚重新雕刻一个圆，比昨天好多了，但但还是不完美，话说电机个丝杆同心度不好会影响精度吗

丝杆同心度当然要好啊  不过雕刻机也不需要多高同心度 .

需要的是别轴向 有间隙 . 你这个深沟轴承 最大毛病就是有间隙 . 换推力轴承就没间隙了 要2个  向反安装

寒塘007

mysr 发表于 2020-10-28 19:36
# p3 ^) m: c+ s2 K3 R& t这是z轴的，我的机器现在还在箱子里，拍的时候很不方便

1 F9 m( m; m+ Y; g5 ^丝杆上抹机油，轨道上抹黄油

来自苹果APP客户端

mysr

寒塘007 发表于 2020-10-29 08:21
丝杆上抹机油，轨道上抹黄油

是这样啊，我都摸了黄油

来自安卓APP客户端

mysr

心灵De另一半 发表于 2020-10-28 17:48
$ d- U4 ^2 x2 W8 n2 z( w6 ~" C' O2 ]测出来有回差可以在系统里面设置回差补偿，回差不大的话基本可以解决问题。

但我怎么觉得你这是Z轴组件出的问题呢？像是跳刀一样，我以前也碰见过。
' c  J3 M8 ?5 G8 R
0 ~7 [7 ^% M" I' \步进电机通电的情况下你用手推Z轴看会不会晃动，主轴螺母那也试一试，如果晃动幅度大就检查是否有哪里没装好，重新安装下再试试！

z轴感觉比较稳，没什么晃动，不通电的情况下用手就能推动z轴往上跑，这算正常吗？通电状态下用手使劲转x和y的联轴器，也能转动丝杆

来自安卓APP客户端

mythic

湖湖 发表于 2020-10-28 21:54
* r. @' _* K, {- ^- N* M本帖最后由 湖湖 于 2020-10-28 21:56 编辑
& s: z3 s! f/ x4 _, s* o. P& Z

( B% [# ^" Q( m. V+ v丝杆同心度当然要好啊  不过雕刻机也不需要多高同心度 .
5 g9 L% O1 H# d& d0 r! T, A+ \0 V& @
需要的是别轴向 有间隙 . 你这个深沟轴承 最大毛病就是有间隙 . 换推力轴承就没间隙了 要2个  向反安装

' f# ~6 M* M" {) k1 A请教下，怎么区分深沟轴承，角接触和推力轴承

来自安卓APP客户端

木匠小方

mysr 发表于 2020-10-28 14:25
4 ~- Y, a/ A5 }! ~上的那种白色的膏状机油，我总感觉y轴怪怪的，x和z滑动时很顺畅，y轴感觉有点涩，并且声音也和其他两轴不一样，涩涩的

我最近出现和你一毛一样的问题，也是失圆了，我在改硬件看看能不能搞好。方便的话加个好友交流一下

来自安卓APP客户端

mysr

木匠小方 发表于 2020-10-29 10:06
- T  Q6 N$ Q9 z) f% m4 f1 V我最近出现和你一毛一样的问题，也是失圆了，我在改硬件看看能不能搞好。方便的话加个好友交流一下

好的呀，我纯小白一个，我微信18709575317

来自安卓APP客户端

木匠小方

mysr 发表于 2020-10-29 11:08
好的呀，我纯小白一个，我微信18709575317

: B2 K0 f. H% Y2 c我也是纯小白
