新手有偿求帮助，雕刻机失圆啊

mysr · 发表于 2020-10-28 17:31:15

lzzasd 发表于 2020-10-28 15:29
- z/ K0 I8 s) E- H7 E关键部位没拍出来     主要看电机与丝杆之间有没有用轴承座       这个机架够厚实的了     机架是没问题的

是用联轴器连接的

来自安卓APP客户端

mysr · 发表于 2020-10-28 17:32:12

mysr 发表于 2020-10-28 17:31
! L+ z" ` F% [% ~; p4 ?* M- B. W是用联轴器连接的

至于你说的电机和丝杆之间的轴承座，好像没有

来自安卓APP客户端

心灵De另一半 · 发表于 2020-10-28 17:36:16

mysr 发表于 2020-10-28 17:32% E5 Y% S% L A# [- G7 v
至于你说的电机和丝杆之间的轴承座，好像没有

把丝杆两头都拍下照片，感觉你这几张照片都没拍到重点！

心灵De另一半 · 发表于 2020-10-28 17:37:38

这种应该是丝杆头部固定，有没有千分表或者卡尺，测一下。

mysr · 发表于 2020-10-28 17:39:22

心灵De另一半发表于 2020-10-28 17:36
( @: ?- L) A2 s把丝杆两头都拍下照片，感觉你这几张照片都没拍到重点！

好的，我拍一下，表和卡尺我都有，但测出来怎么改呢？

来自安卓APP客户端

心灵De另一半 · 发表于 2020-10-28 17:48:38

mysr 发表于 2020-10-28 17:39
9 L9 g9 L2 b7 a6 R$ h( L. h好的，我拍一下，表和卡尺我都有，但测出来怎么改呢？

测出来有回差可以在系统里面设置回差补偿，回差不大的话基本可以解决问题。

但我怎么觉得你这是Z轴组件出的问题呢？像是跳刀一样，我以前也碰见过。

步进电机通电的情况下你用手推Z轴看会不会晃动，主轴螺母那也试一试，如果晃动幅度大就检查是否有哪里没装好，重新安装下再试试！

来自安卓APP客户端

lzzasd · 发表于 2020-10-28 18:03:58

连丝杆座都没有能不失圆吗这个不要省

mysr · 发表于 2020-10-28 18:16:51

心灵De另一半发表于 2020-10-28 17:48. z, w! G2 ]# a4 }
测出来有回差可以在系统里面设置回差补偿，回差不大的话基本可以解决问题。
: A# I. S8 M% \% f; n% X, b& _8 G0 J+ g0 j0 D- p; P
但我怎么觉得你这是Z轴组件出的问题呢？像是跳刀一样，我以前也碰见过。" b( U& `1 ^7 K9 ]3 S

: I/ I- j/ R* `& o9 P# F步进电机通电的情况下你用手推Z轴看会不会晃动，主轴螺母那也试一试，如果晃动幅度大就检查是否有哪里没装好，重新安装下再试试！

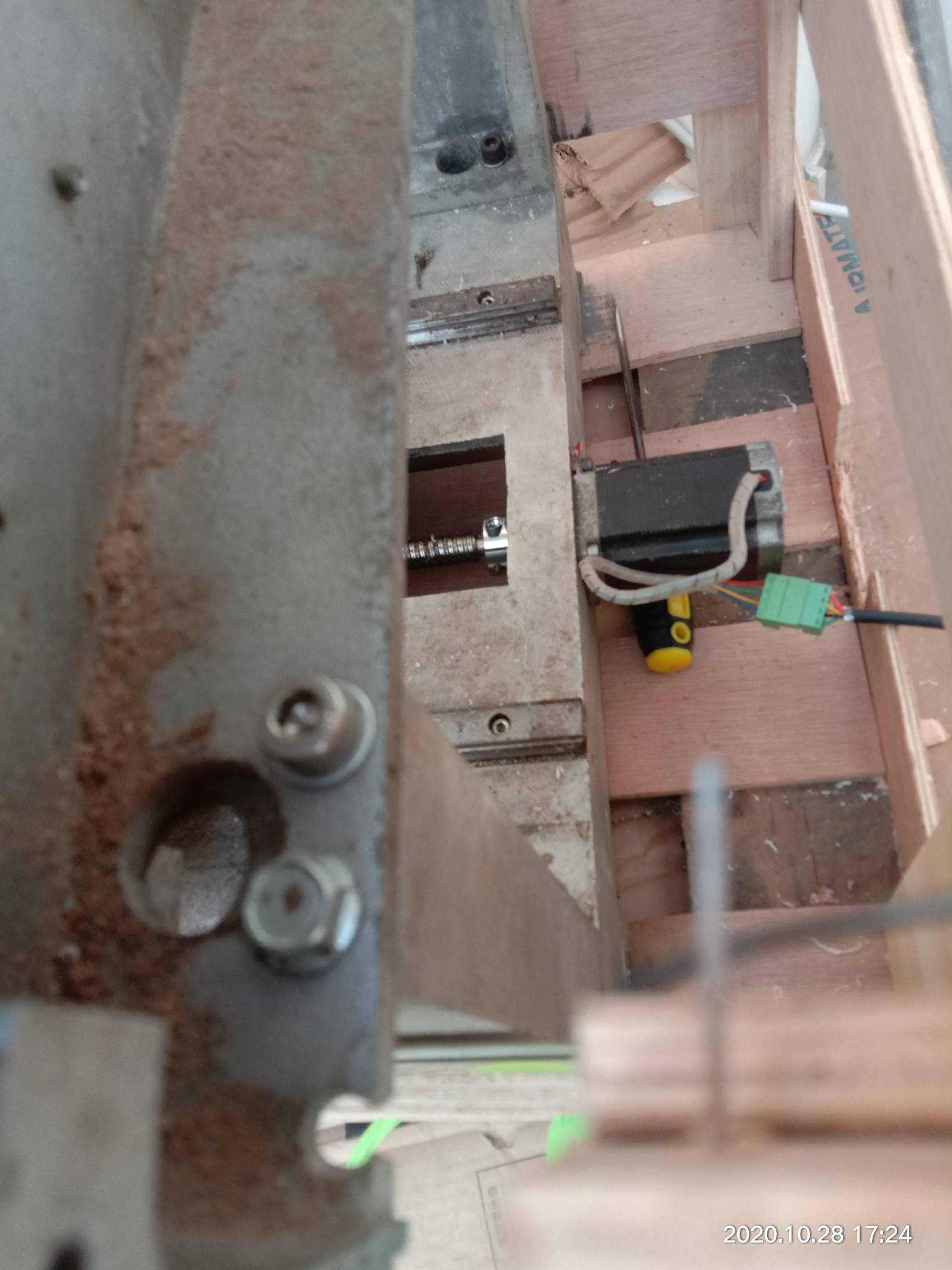

这是底座？

来自安卓APP客户端

mysr · 发表于 2020-10-28 18:17:14

lzzasd 发表于 2020-10-28 18:03( |- \0 s- n$ Q* E
连丝杆座都没有能不失圆吗      这个不要省

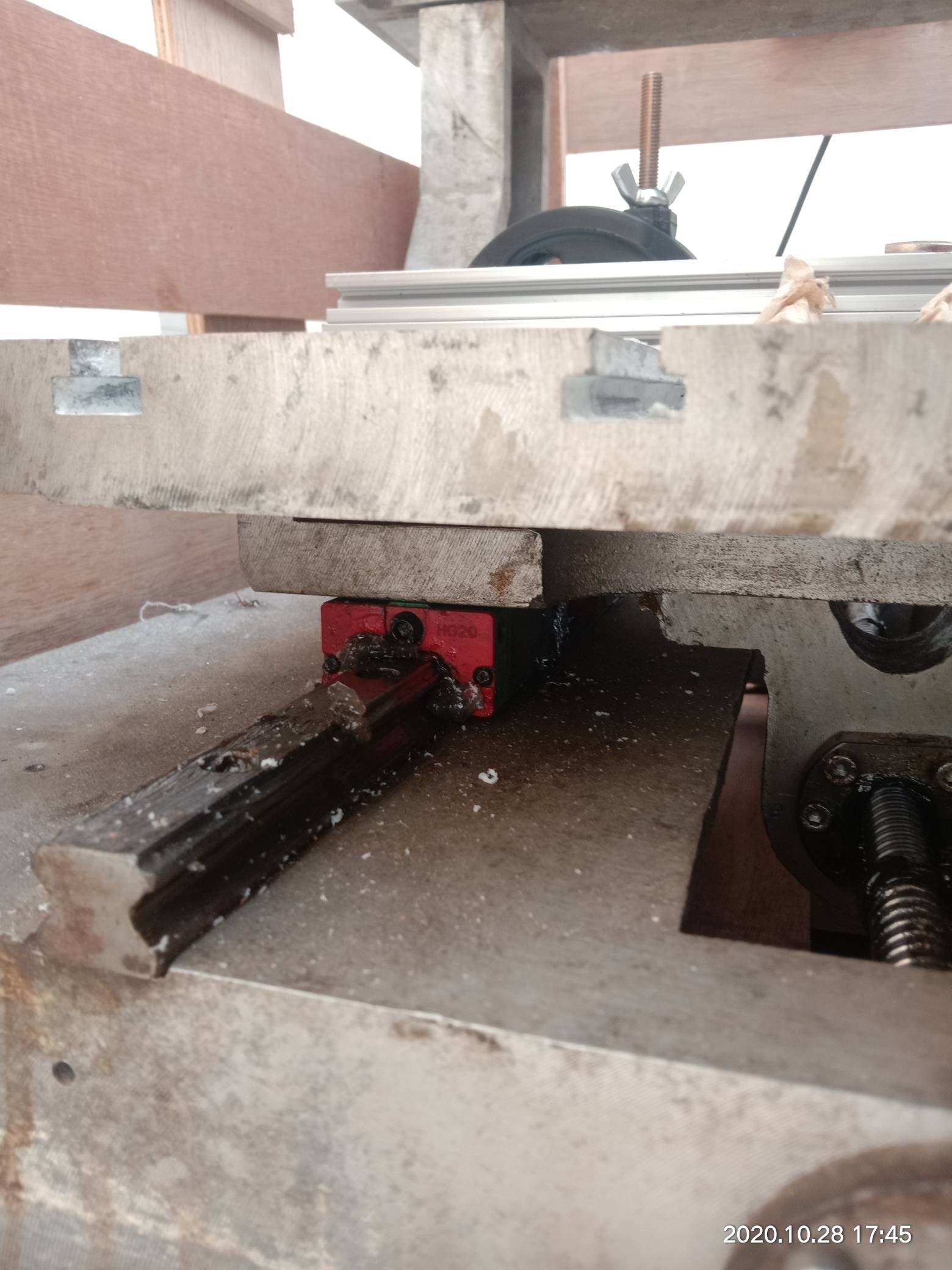

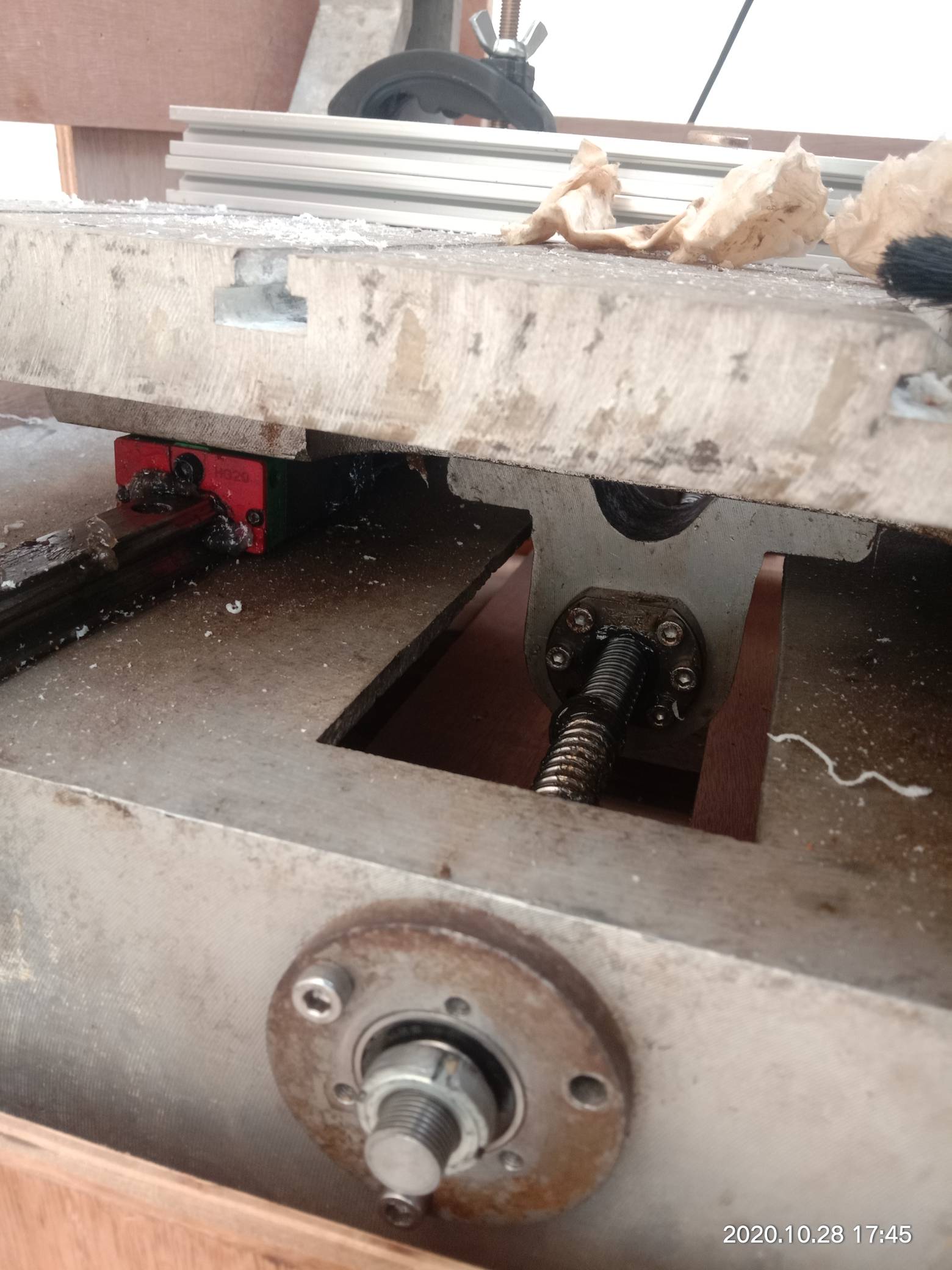

这是丝杆座？

来自安卓APP客户端

mysr · 发表于 2020-10-28 18:18:27

mysr 发表于 2020-10-28 18:17
: l, e( M& X$ k* r n2 [这是丝杆座？

我明白之前电机有时候卡顿的原因了，应该就是电机螺丝没拧紧，用手都能晃动

来自安卓APP客户端

rockmanx01 · 发表于 2020-10-28 18:32:08

mysr 发表于 2020-10-28 18:17
( N: e/ Z9 t! A2 R0 c这是丝杆座？

比较厚道的造机器应该是步进电机--联轴器--轴承座--丝杆--轴承座这样的。你这个少了联轴器和丝杆间的轴承座。虽说步进电机也可以承受一定的轴向力，但是不推荐这样用。

来自安卓APP客户端

心灵De另一半 · 发表于 2020-10-28 18:38:52

mysr 发表于 2020-10-28 18:16
, k/ O5 w( J/ W9 u+ D1 _这是底座？

看下Z轴，不要不舍的拍，把跟丝杆电机相关的地方都拍一下，问题早解决了……

来自安卓APP客户端

心灵De另一半 · 发表于 2020-10-28 18:40:36

rockmanx01 发表于 2020-10-28 18:32/ ]0 u3 w. g; P- [2 [
比较厚道的造机器应该是步进电机--联轴器--轴承座--丝杆--轴承座这样的。你这个少了联轴器和丝杆间的轴承座。虽说步进电机也可以承受一定的轴向力，但是不推荐这样用。

轴承座在另一头，只是换了设计，

来自安卓APP客户端

xiaoqillj12 · 发表于 2020-10-28 18:49:50

可能Y轴电机与丝杆不同心，也就是电机轴与丝杆螺母及另一端丝杆座没在一条直线上，丝杆一转就会很顿挫。把电机的四个螺丝孔位高低再校正一下。

湖湖 · 发表于 2020-10-28 19:05:13

本帖最后由湖湖于 2020-10-28 19:10 编辑

rockmanx01 发表于 2020-10-28 18:32$ r, y4 ], \. m3 d! t( Y$ W" F! b
比较厚道的造机器应该是步进电机--联轴器--轴承座--丝杆--轴承座这样的。你这个少了联轴器和丝杆间的轴承 ...

也不是这样用是很正常的布局 .毛病是丝杆尾端应该用推力轴承而不是深沟轴承.

尾端两个推力轴承向反安装前端刚性连轴器直联电机 .并不比丝杆轴承座角轴承的差 .在雕刻机上来说. 当然 CNC不推荐这么做. 这么做的好处是丝杆和电机不用同心度特别好.载荷都由推力轴承承受 . 当然这么做很省钱 .也完全能满足雕刻机的用途市面上绝大多数厂家的雕刻机都是这个结构.

相反用角轴承轴承座要求和电机同心度比较高 .大批量生产雕刻机成本高应用上也没好多少. 结构反而搞复杂了. 如果这么连接很难用刚性连轴器的. 用了过段时间反复的扭曲会造成丝杆金属疲劳迟早丝杆要断 .

他要明白去买2个推力轴承换掉这两个深沟轴承就行了.
