可摆角垂直升降台锯

老兵新手875

谢谢分享。我也想再次升级我的倒装7寸台锯。第一次只是把电圆锯底板两头焊接了两块薄铁板简单的固定在桌面下，因手动升降功能不精确又拆除了底板改成了手摇轮升降，虽说对这台锯的精度满意，但没有斜切功能总感觉不完美。去年托朋友车了一对耳轴，今年又陆续买了一些必需的配件来慢慢的研究。我的方向是尽可能做的最小、重量最轻、功能还要全一些，能随手搬移到楼外去干活的小台锯。再次感谢你的分享！

恶猫制作室

老兵新手875 发表于 2020-11-09 21:31
谢谢分享。我也想再次升级我的倒装7寸台锯。第一次只是把电圆锯底板两头焊接了两块薄铁板简单的固定在桌面下，因手动升降功能不精确又拆除了底板改成了手摇轮升降，虽说对这台锯的精度满意，但没有斜切功能总感觉不完美。去年托朋友车了一对耳轴，今年又陆续买了一些必需的配件来慢慢的研究。我的方向是尽可能做的最小、重量最轻、功能还要全一些，能随手搬移到楼外去干活的小台锯。再次感谢你的分享！

- S. m) T: c/ N# ?4 H0 u6 K% ~8 Z/ V9 W摆角的耳轴看您选择中心点确定难度和精度，这很重要，做法不同。升降+摆角我是第一次做没什么经验，升降的行程我预留的太多了而且集尘腔也做的大了些导致内芯体积过大

来自安卓APP客户端

恶猫制作室

老兵新手875 发表于 2020-11-09 21:31
/ o' K6 T+ r+ J& m谢谢分享。我也想再次升级我的倒装7寸台锯。第一次只是把电圆锯底板两头焊接了两块薄铁板简单的固定在桌面下，因手动升降功能不精确又拆除了底板改成了手摇轮升降，虽说对这台锯的精度满意，但没有斜切功能总感觉不完美。去年托朋友车了一对耳轴，今年又陆续买了一些必需的配件来慢慢的研究。我的方向是尽可能做的最小、重量最轻、功能还要全一些，能随手搬移到楼外去干活的小台锯。再次感谢你的分享！

9 K! _6 i; f7 b- J6 v7 ?机架用金属可以做小些但重量会大些，需要焊接

来自安卓APP客户端

老兵新手875

恶猫制作室 发表于 2020-11-10 08:56
6 H! F* Z% _7 u$ V机架用金属可以做小些但重量会大些，需要焊接

谢谢回复。我也只是业余爱好。因为这种锯在阳台里扰民不能用，每次都要搬到楼下的空地去使用，所以体积小重量轻显得很重要。耳轴的半径是75mm，给台面板留了18mm的厚度。现在感觉升级后的台锯重量要超标，后加上的零部件都是铁家伙，分量都很足，主要是要保证安全。看看成品的重量咋样，好在住的是二楼。
, U* K) _, w5 h7 ^" d- Y/ `0 c) x3 R4 {

老兵新手875

恶猫制作室 发表于 2020-11-10 08:52
" Y% ~& k2 s! G' |! H( Q' J# C摆角的耳轴看您选择中心点确定难度和精度，这很重要，做法不同。升降+摆角我是第一次做没什么经验，升降 ...

我的7寸倒装锯的长620mm宽480mm高360mm，我还想在这个范围内实现手轮升降和斜切的功能。因收纳它的柜子就是依它量身订做的。金属架是考虑不了啦。

恶猫制作室

老兵新手875 发表于 2020-11-10 23:48
! I4 R5 o! y- }8 N3 H我的7寸倒装锯的长620mm宽480mm高360mm，我还想在这个范围内实现手轮升降和斜切的功能。因收纳它的柜子就是依它量身订做的。金属架是考虑不了啦。

- @% }9 y+ o  K! p' V圆弧升降的话可以把已经进一步缩小，我现在这个箱体长800宽640高800，桌面长1300宽740，重量反正得2个人才能搬动，1个人只能推

来自安卓APP客户端

恶猫制作室

老兵新手875 发表于 2020-11-10 23:34
  @0 k/ |* g; a/ P! i8 ?谢谢回复。我也只是业余爱好。因为这种锯在阳台里扰民不能用，每次都要搬到楼下的空地去使用，所以体积小重量轻显得很重要。耳轴的半径是75mm，给台面板留了18mm的厚度。现在感觉升级后的台锯重量要超标，后加上的零部件都是铁家伙，分量都很足，主要是要保证安全。看看成品的重量咋样，好在住的是二楼。

单单是内芯的话重量其实不大，但因为尺寸可能不是很好搬动，真正重的其实是其它金属件例如升降摆角的丝杆导轨等，我那升降的导轨和丝杆的重量超过2、3个圆锯的重量了

来自安卓APP客户端

恶猫制作室

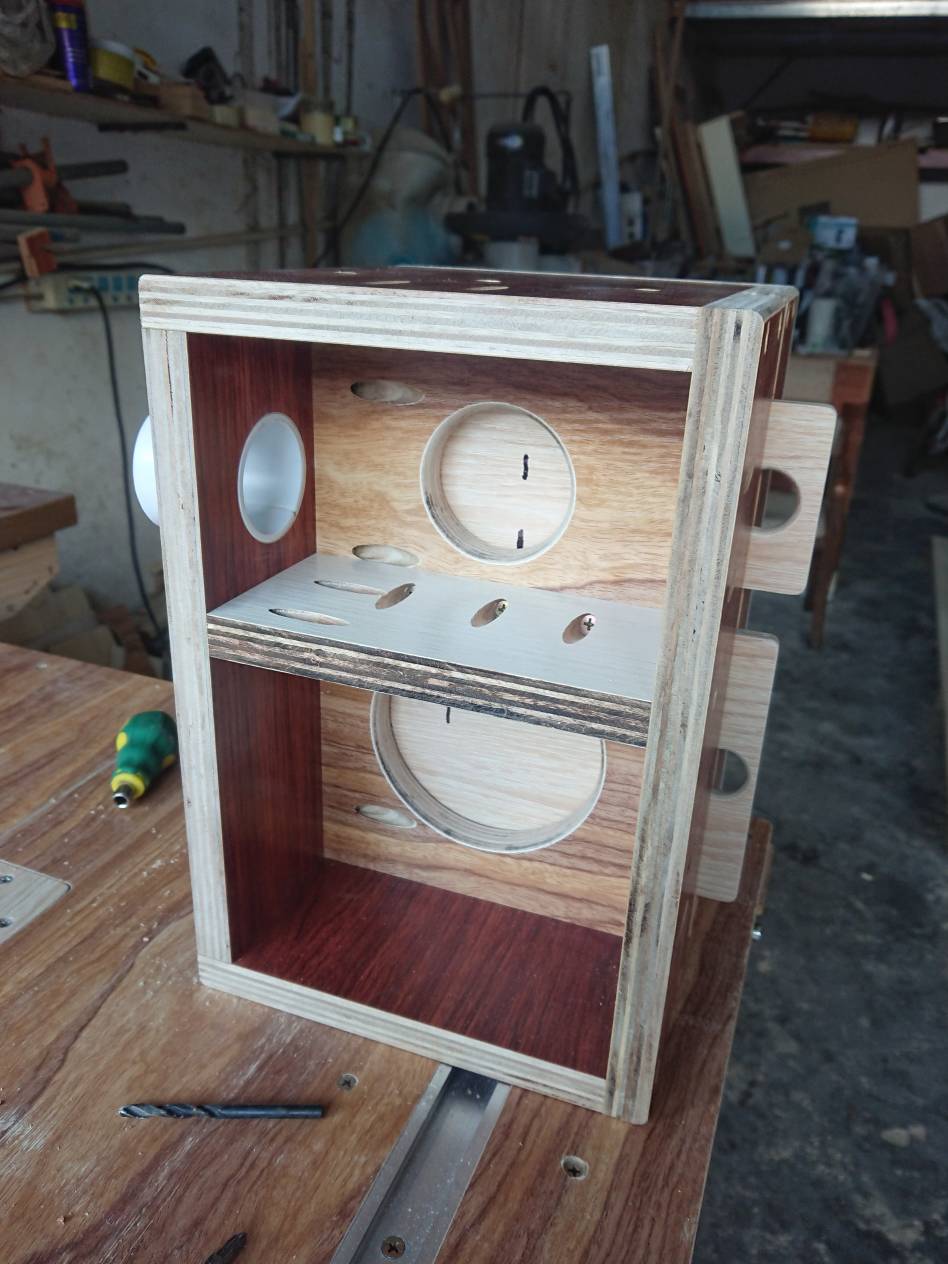

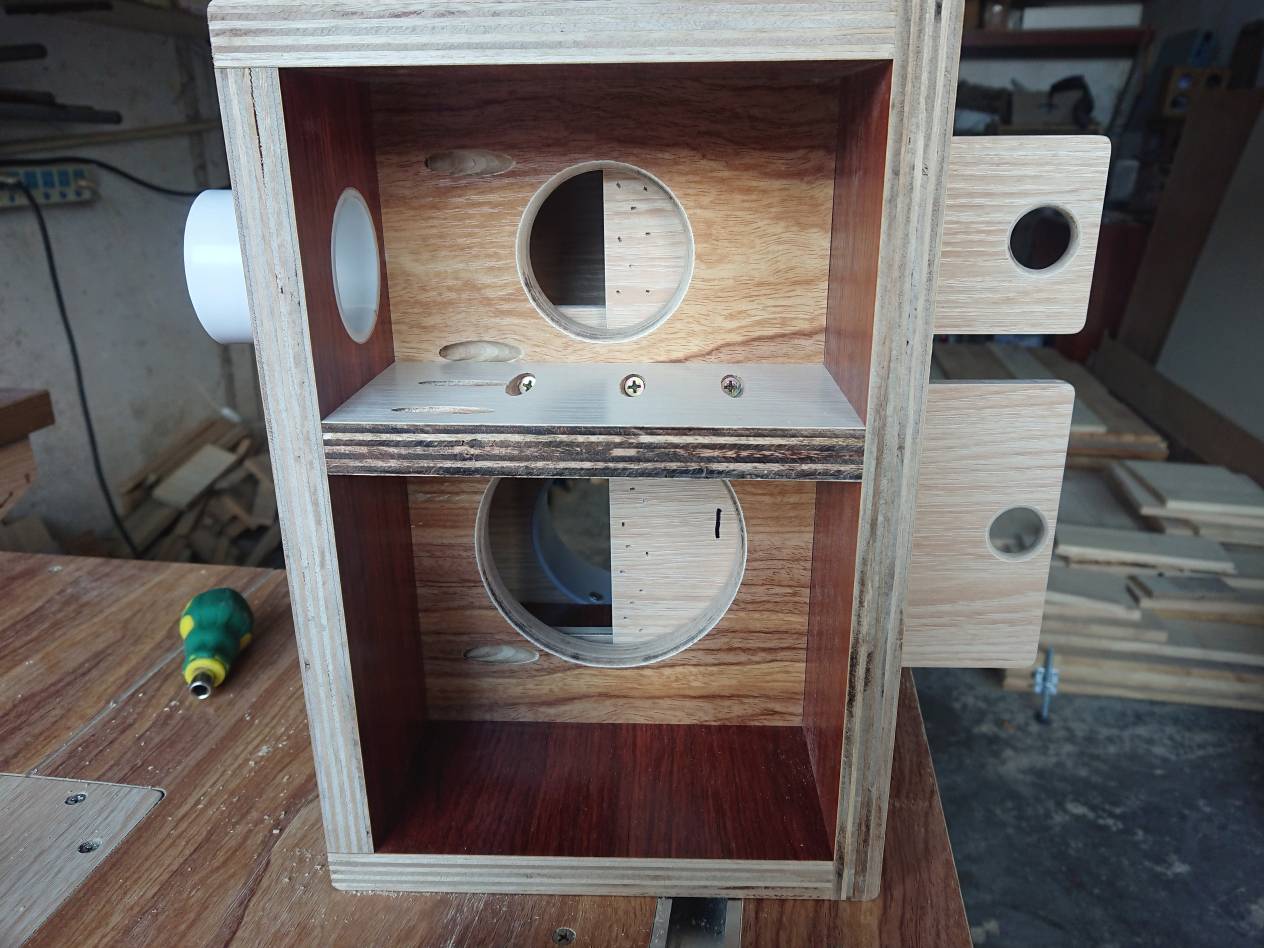

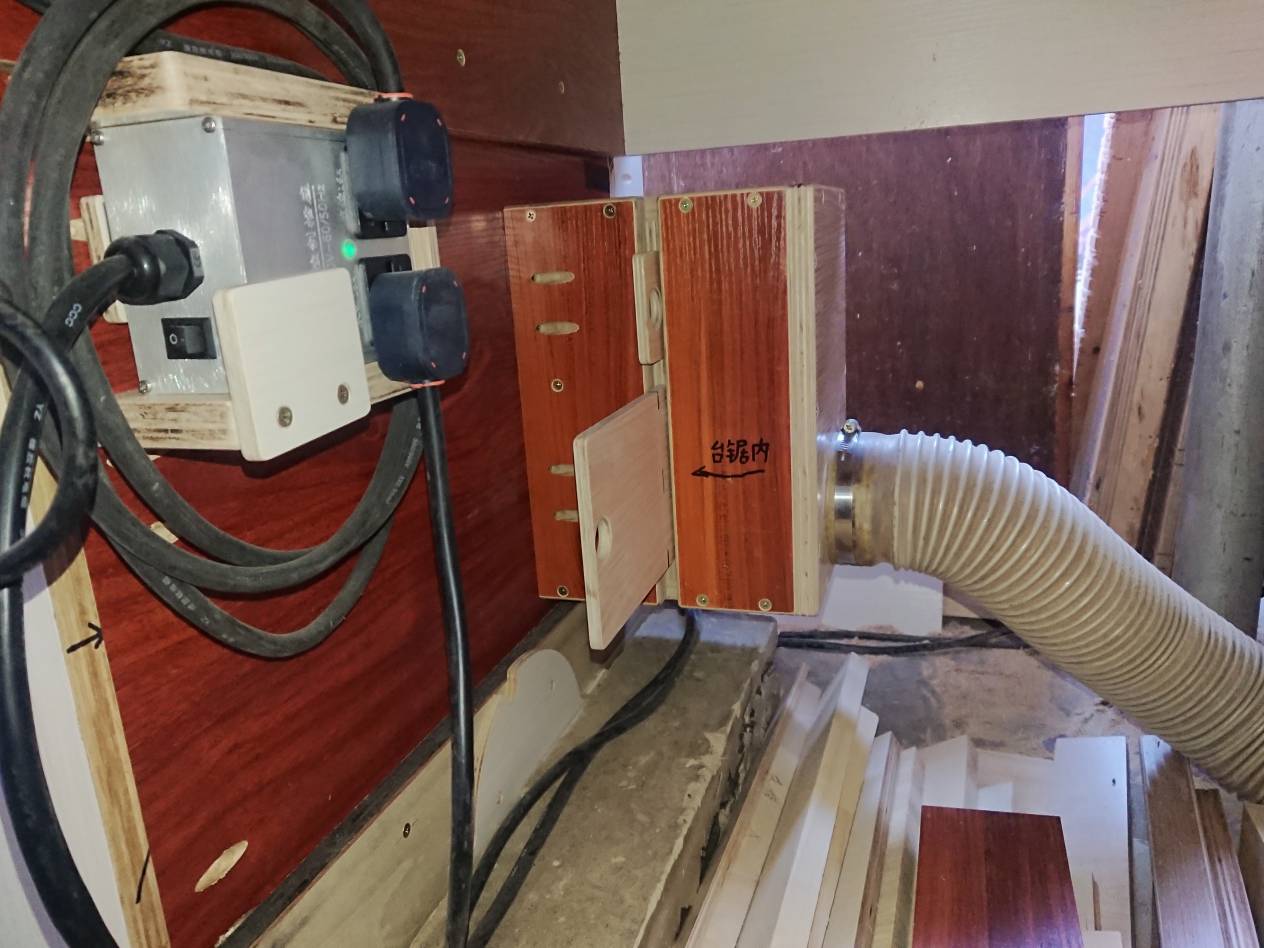

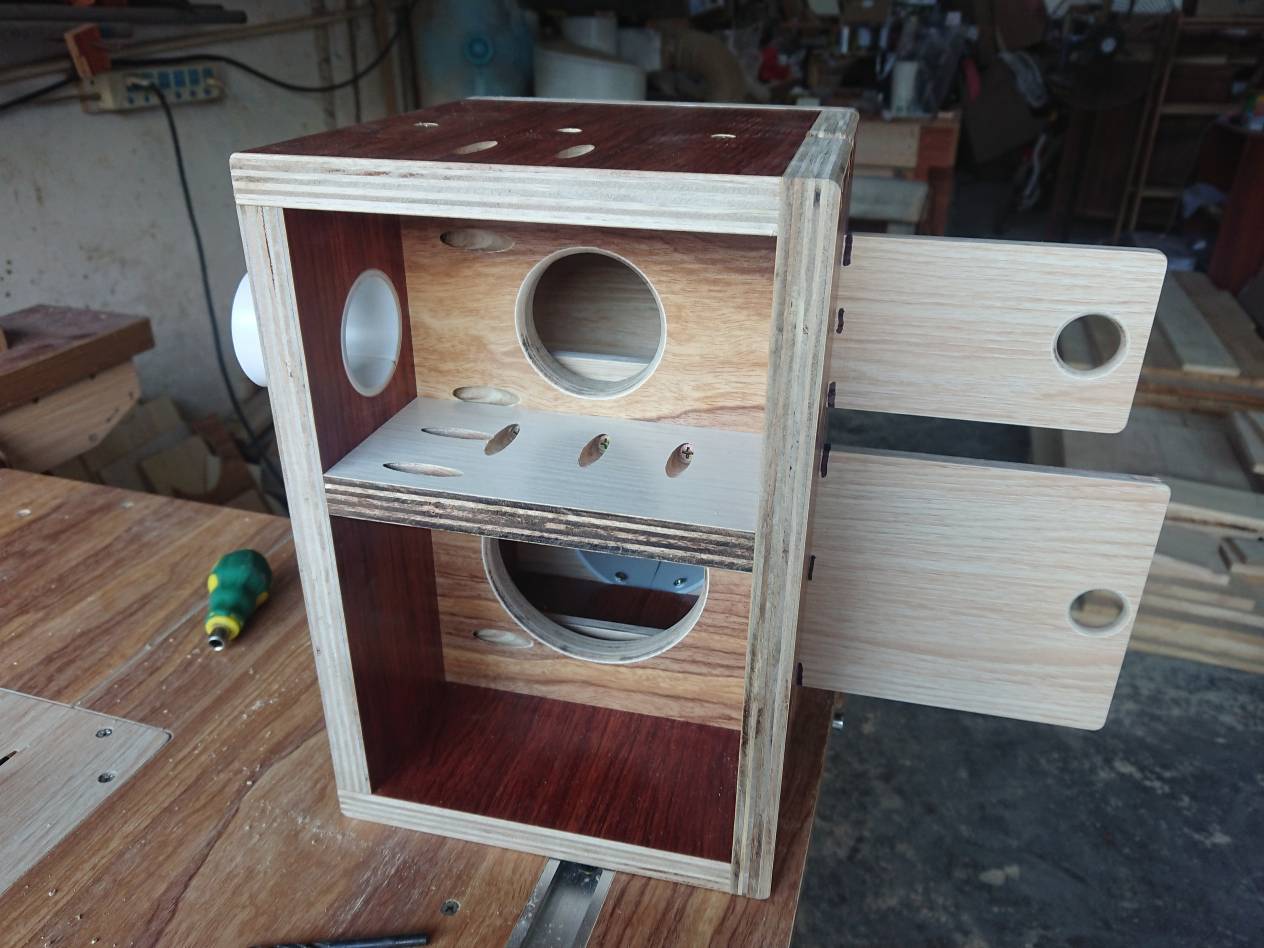

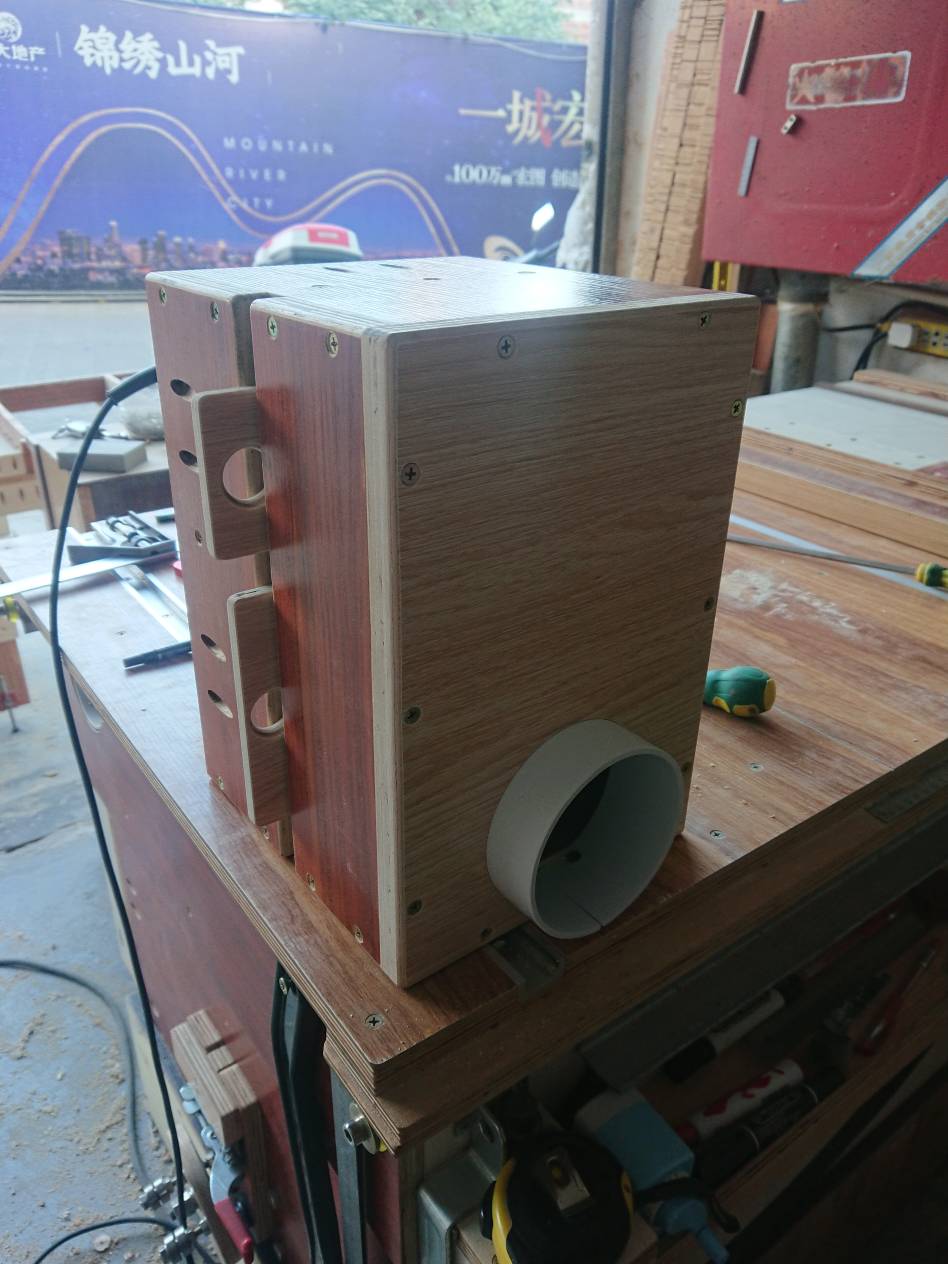

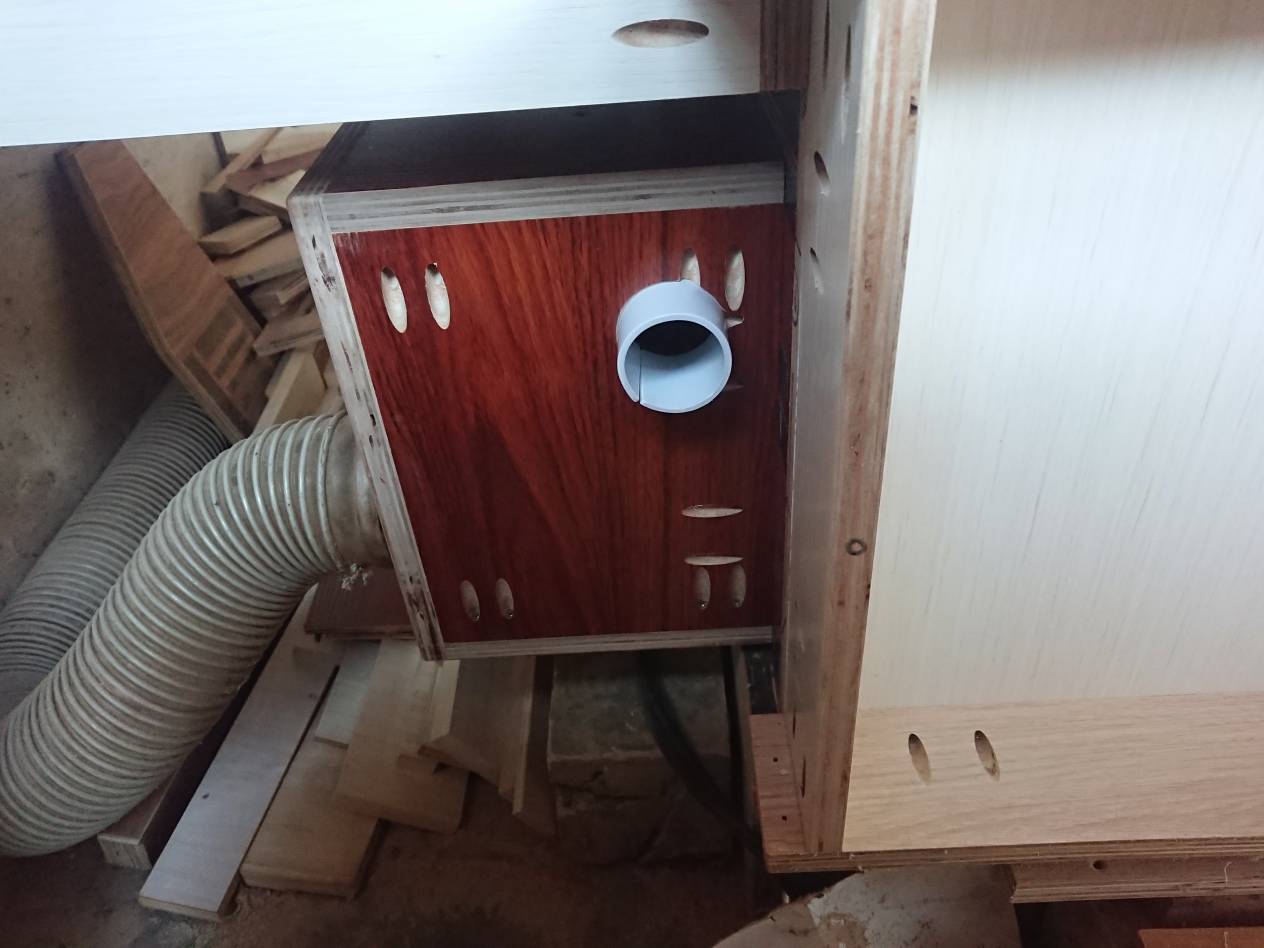

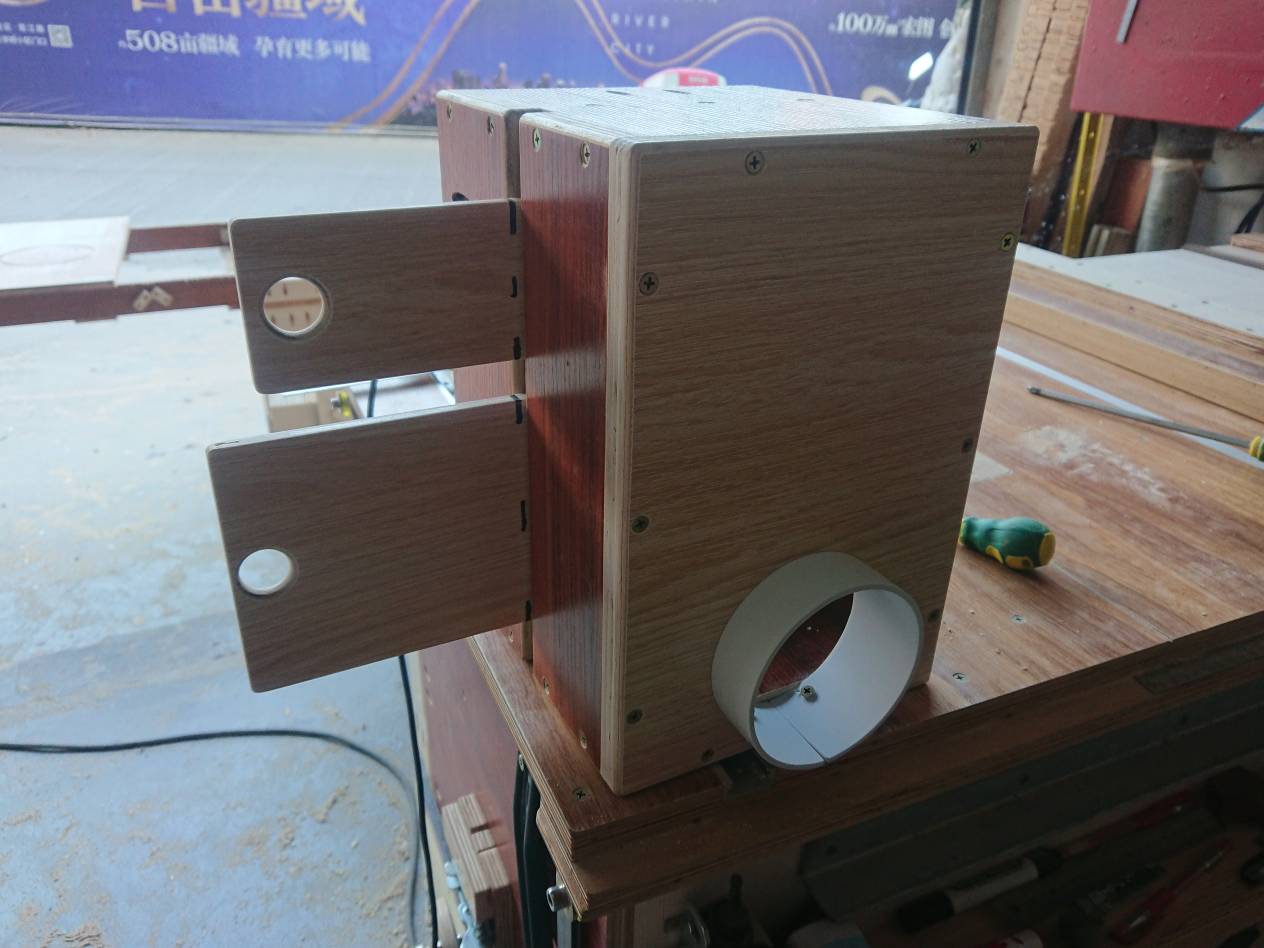

集尘口分支控制，一个连接台锯内集尘管，一个连接外部辅助集尘，为以后桌面的悬浮集尘和修边机以及导轨锯集尘使用，2个分支都能独立开启和封闭以及调节闸门大小，等管子和接头到货就能装上使用了
& |) T5 |( A0 G7 N' M7 v+ _. F


8 G! A% l. \, T

5 X! m* W6 |$ p: X; L- l4 S* ]
- e* Y  \+ c# n5 f6 V) v. W5 ^/ |

来自安卓APP客户端

恶猫制作室

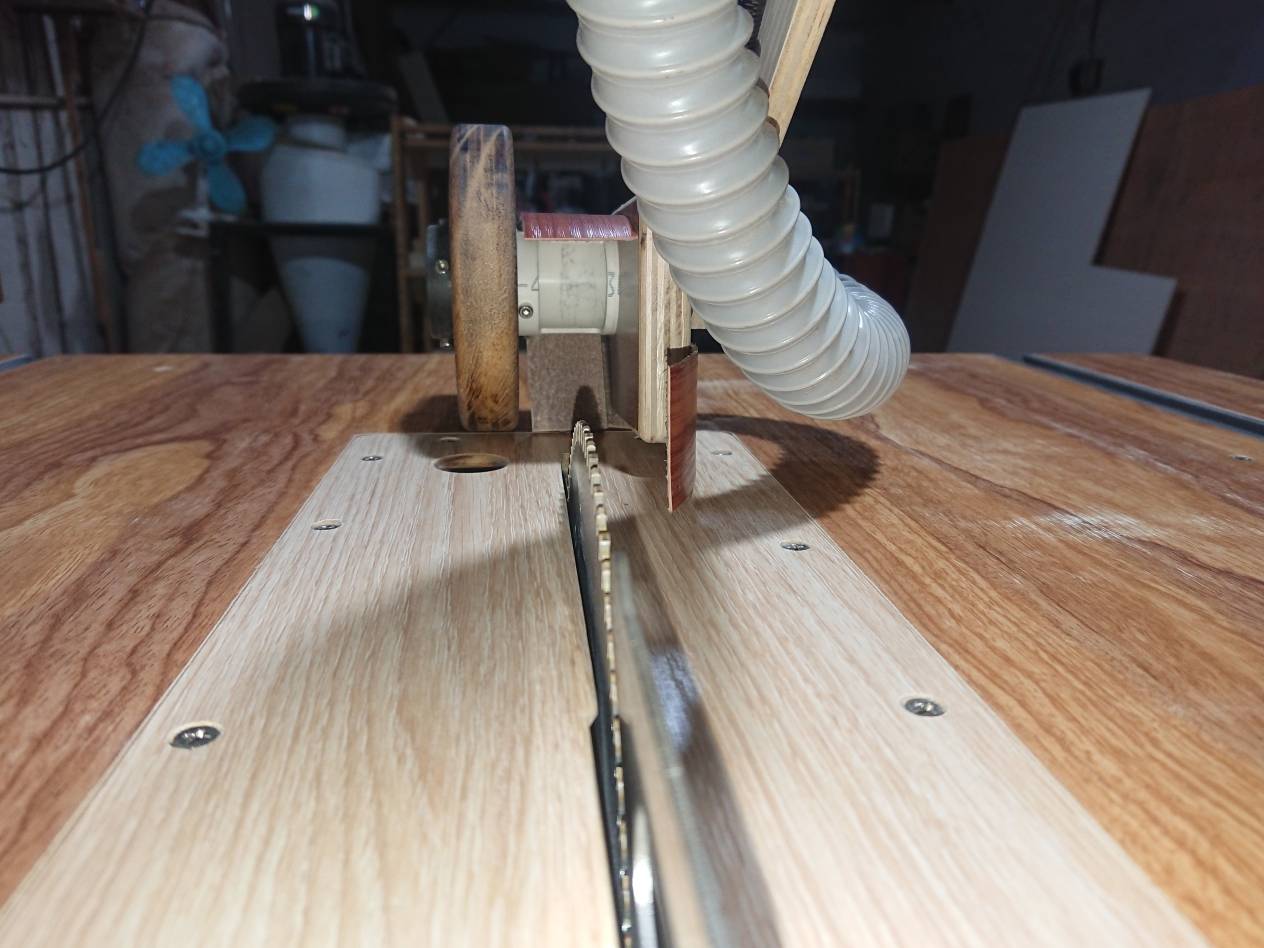

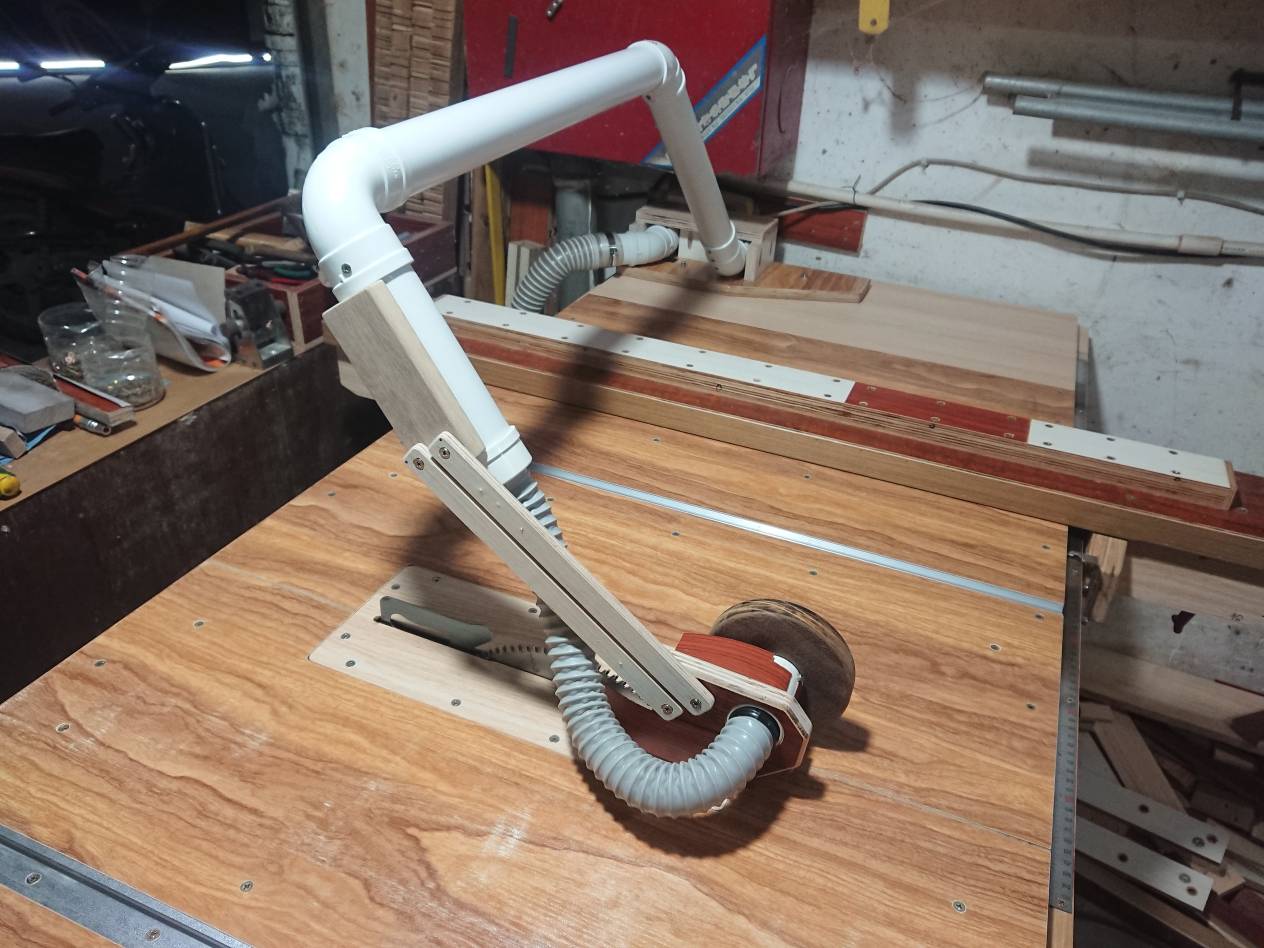

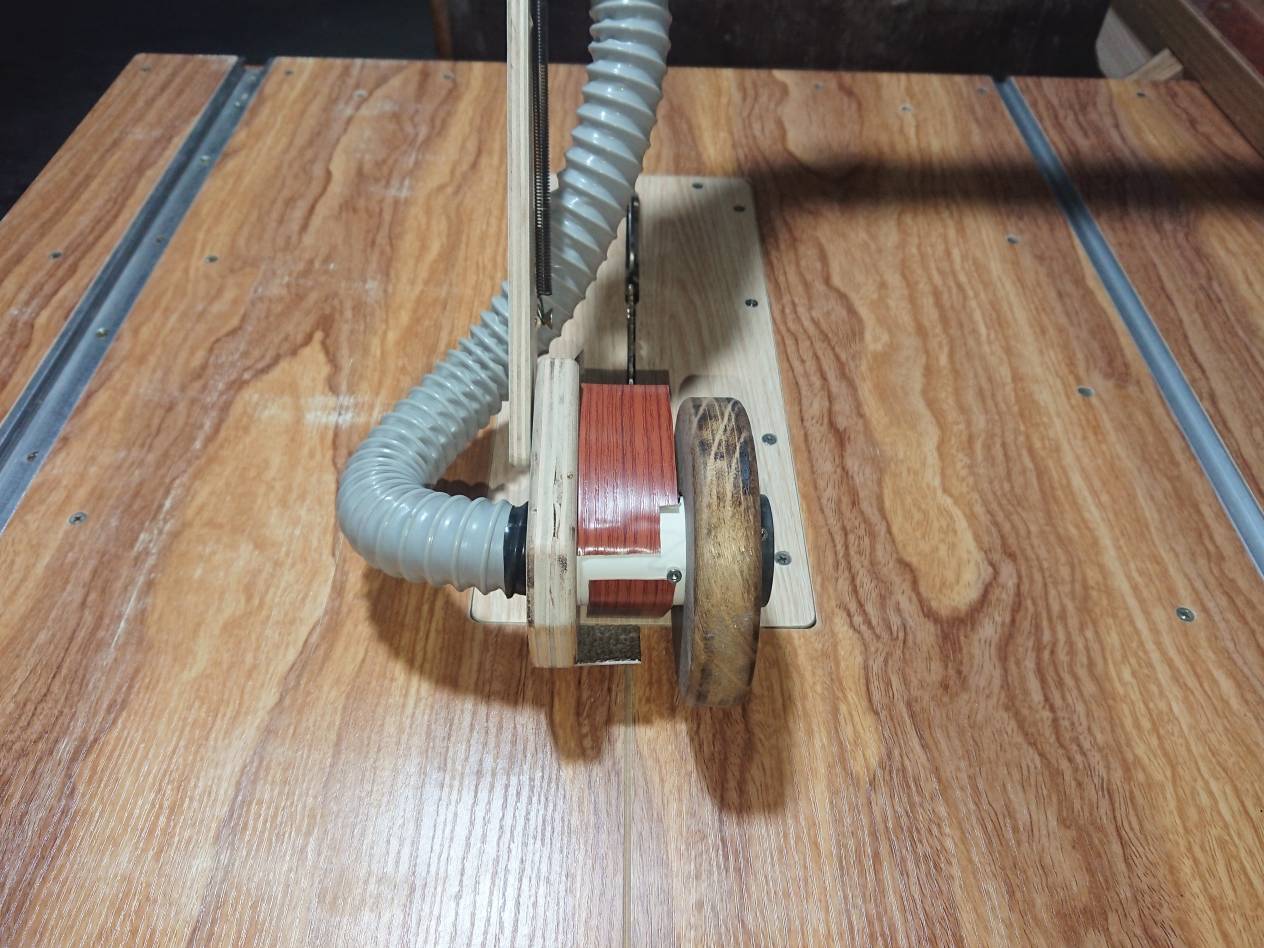

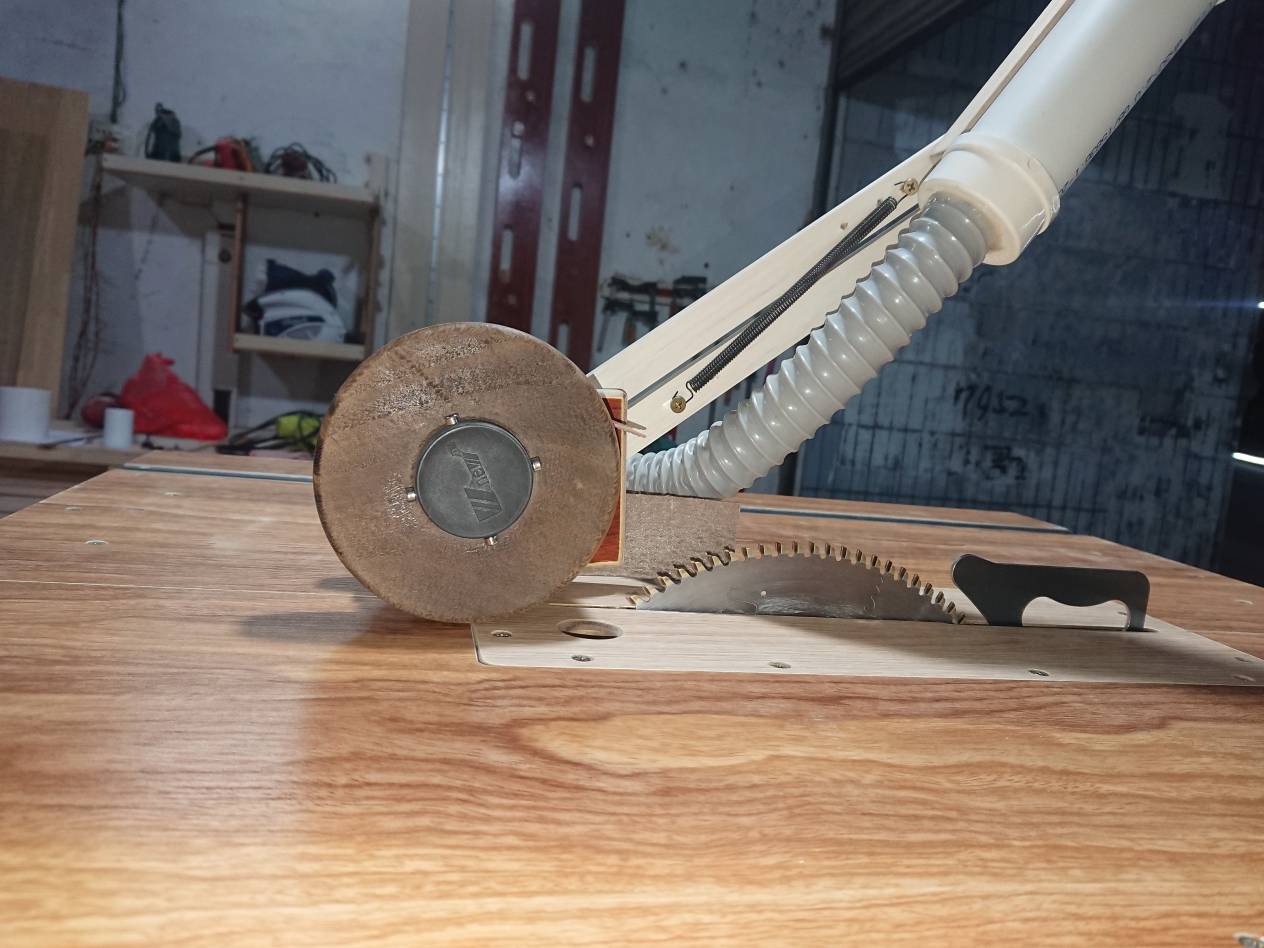

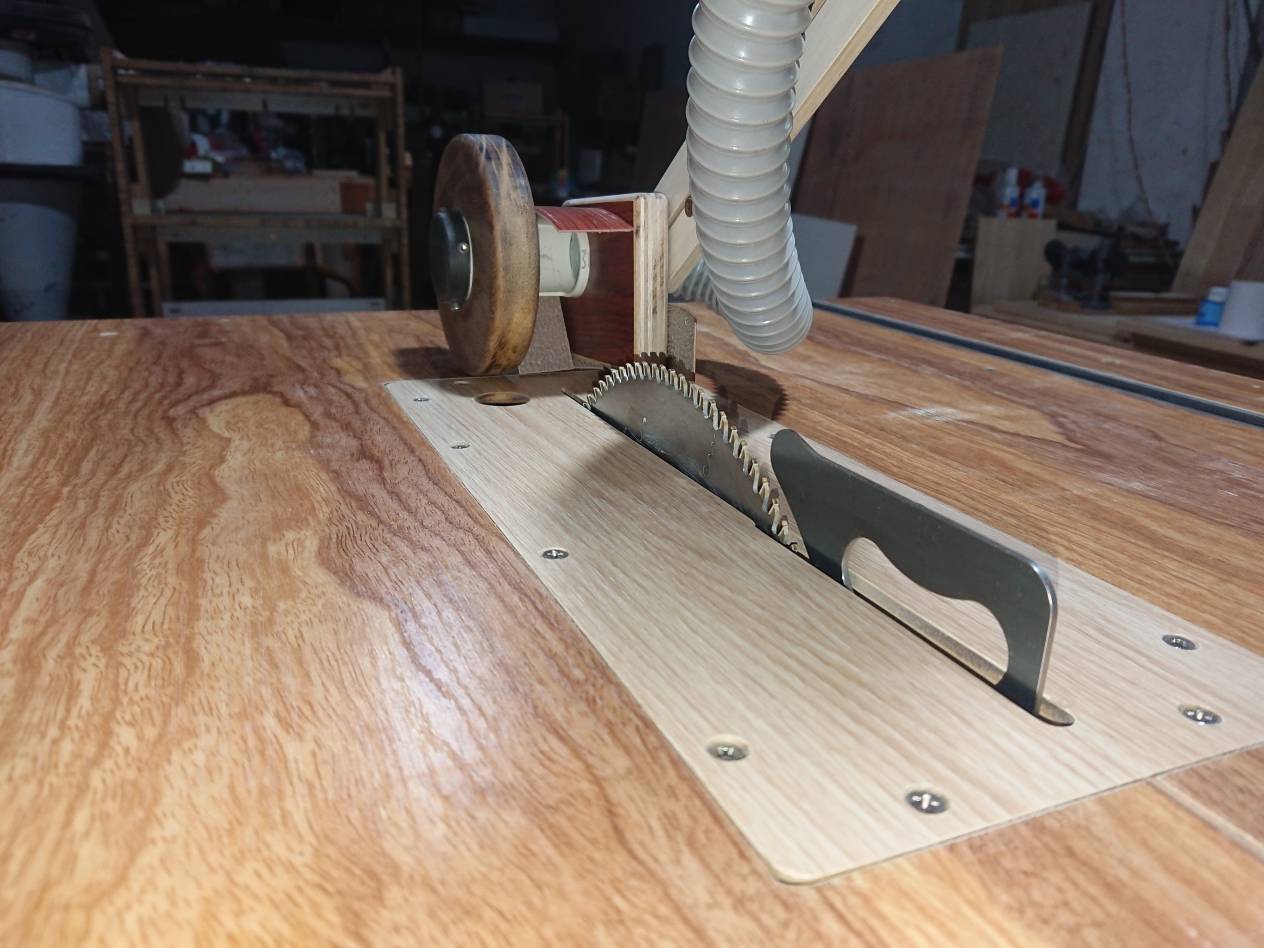

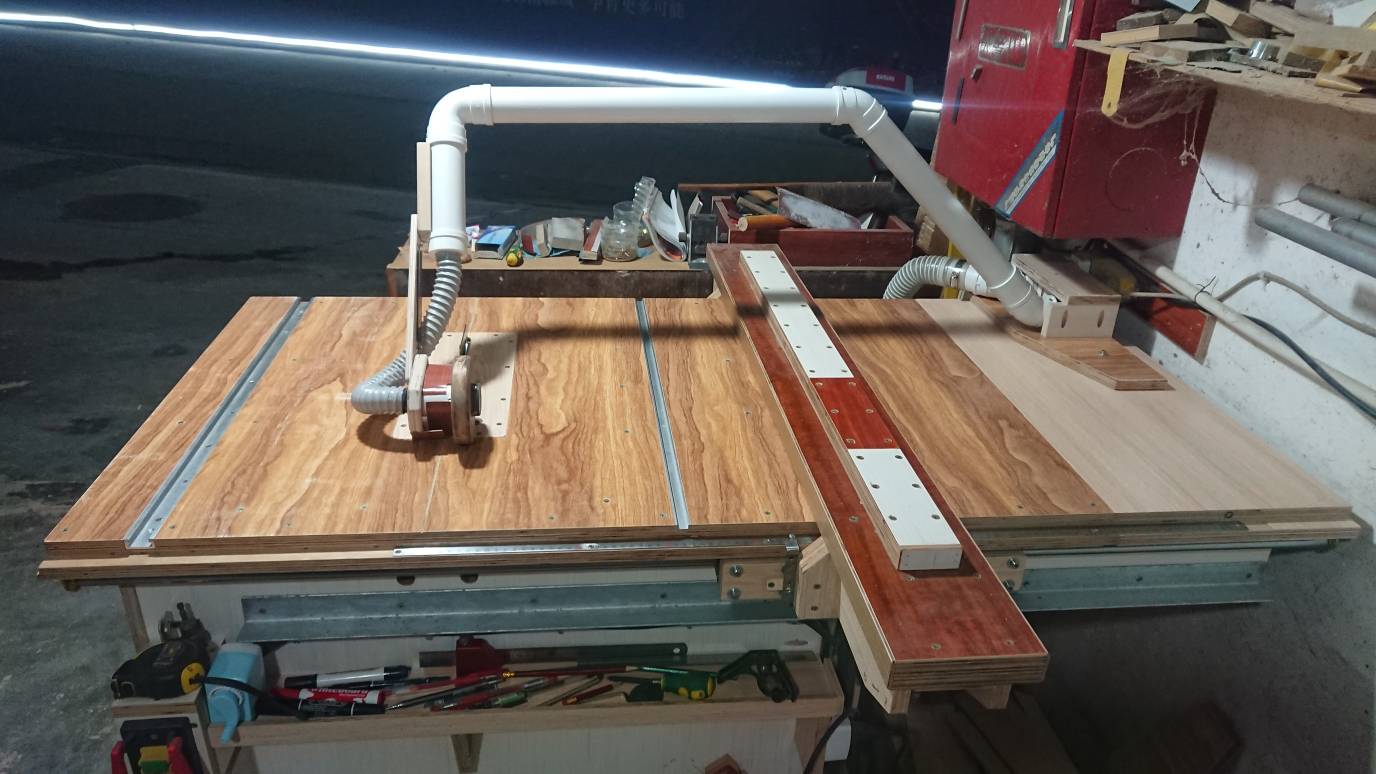

今天做好了桌面的集尘，介乎于悬浮式和固定在分料刀形式的之间。无奈集尘器功率不足，分开支路后吸力下降严重，目前只能把桌面分管开最大台锯内部分管只能开1/3闸门，估计集尘今后得换成1千瓦或以上才能满足。明天把修边机和轨道锯的集尘口也完成。台锯内分支开孔是100，分支是50

1 U8 m3 @; E7 _( _



- m5 A, j. J3 N# i, `; t5 u; A
5 I3 p# t# k* z- g

来自安卓APP客户端

恶猫制作室

桌面集尘算是失败了，按照测试问题暂定在集尘器功率不足，一旦双开分支或者单独用50管分支吸力断崖式下降，单独使用100管分支或者直接用原集尘管使用吸力没问题，管道、分支箱以及叶轮箱等有连接处的地方都检查过没有漏气，恐怕日后集尘器得优化改装下或者直接买个大功率的

来自安卓APP客户端

soue

关注一下，把其他你的帖子都看一下
8 W0 o/ ^' Z4 O2 `% M

fei8fei8

做工不错有心了 但是这个东西太危险，还是建议买成品安全一点，有负载保护漏电保护等等!
