可摆角垂直升降台锯

驴次郎

我13年到论坛玩就有大把人做台剧，现在还有人做，，

恶猫制作室

驴次郎 发表于 2020-11-02 23:17
我13年到论坛玩就有大把人做台剧，现在还有人做，，

. C) k+ F' J0 _5 x' y  s* p* k9 L& R能自制的电动工具也就锯台和铣台以及台钻了，厉害些的还能自己捣鼓刨台，手工工具就是刨子框锯凿子这些了，其它工具自制的话吃力不讨好还是直接买成品

来自安卓APP客户端

18572839918

学习了！

来自安卓APP客户端

恶猫制作室

18572839918 发表于 2020-11-03 13:54
2 U8 ^) R* ~& W) i1 i/ X4 o; i5 @学习了！

( @0 c7 h. ]$ p5 N客气了，大家一起交流交流

来自安卓APP客户端

xroc

恶猫制作室 发表于 2020-11-02 20:56
& G. n2 U; V4 U4 s有想法有需要就计划好盘它

我需要一个升降机构，台面还要加大。

来自安卓APP客户端

恶猫制作室

xroc 发表于 2020-11-03 20:12
# @- k8 g7 G* S, I" b我需要一个升降机构，台面还要加大。

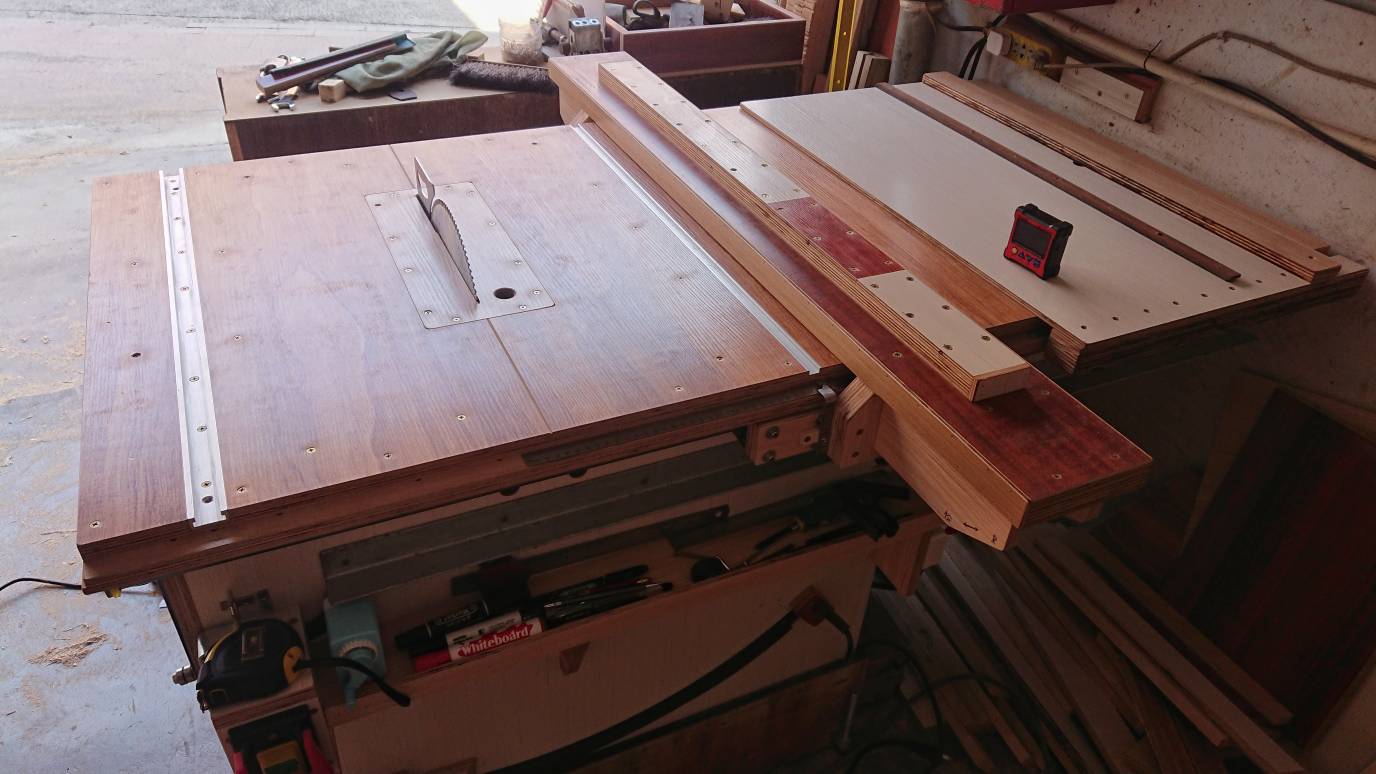

升降机构难在调试，我之前台锯的桌面是600*1200，现在这个是760*1300

来自安卓APP客户端

恶猫制作室

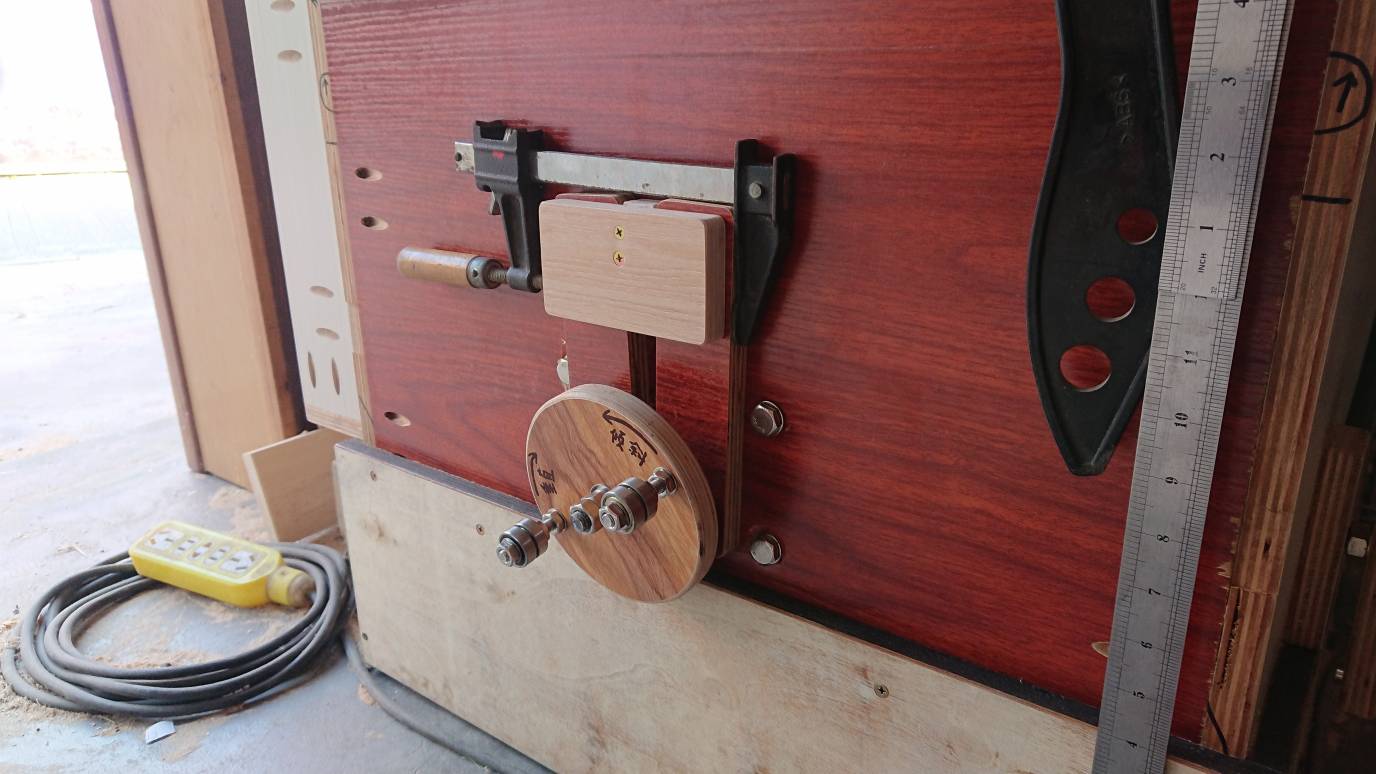

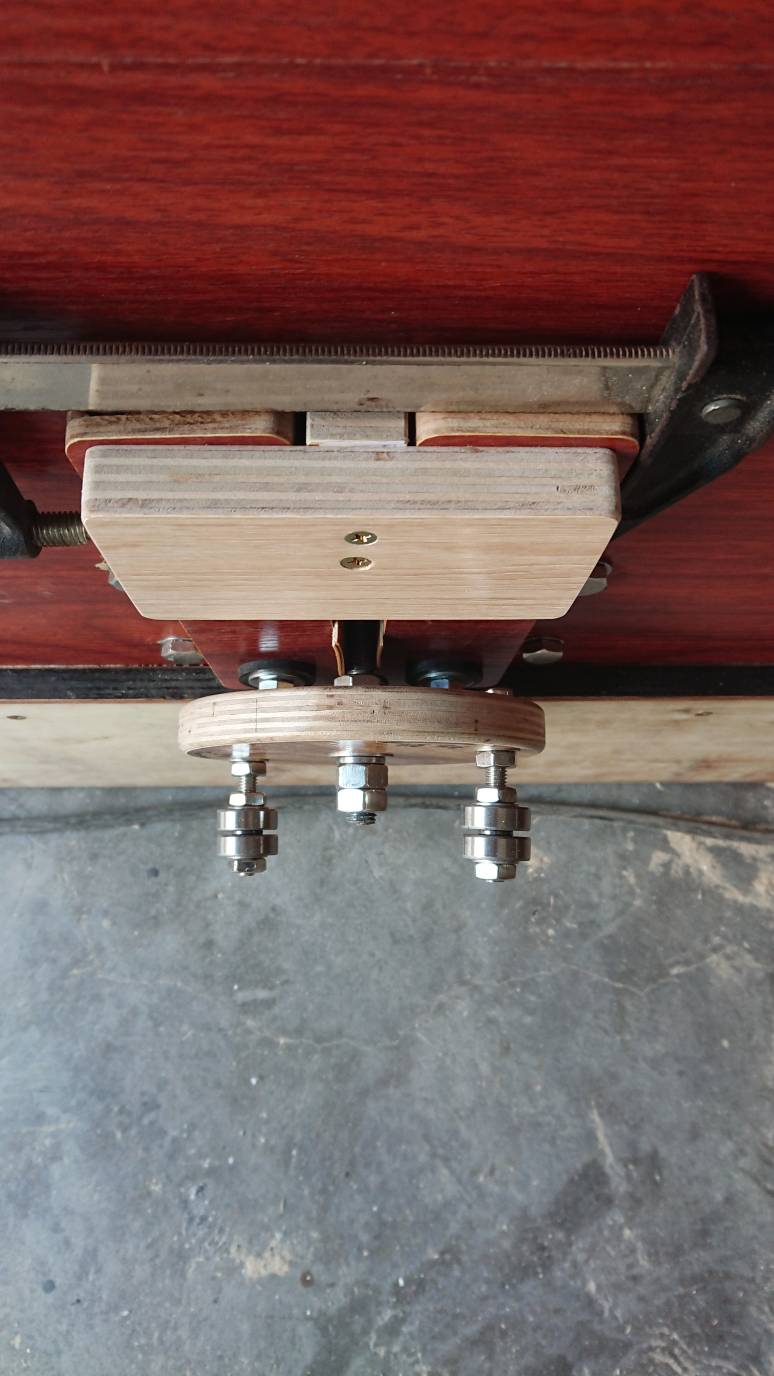

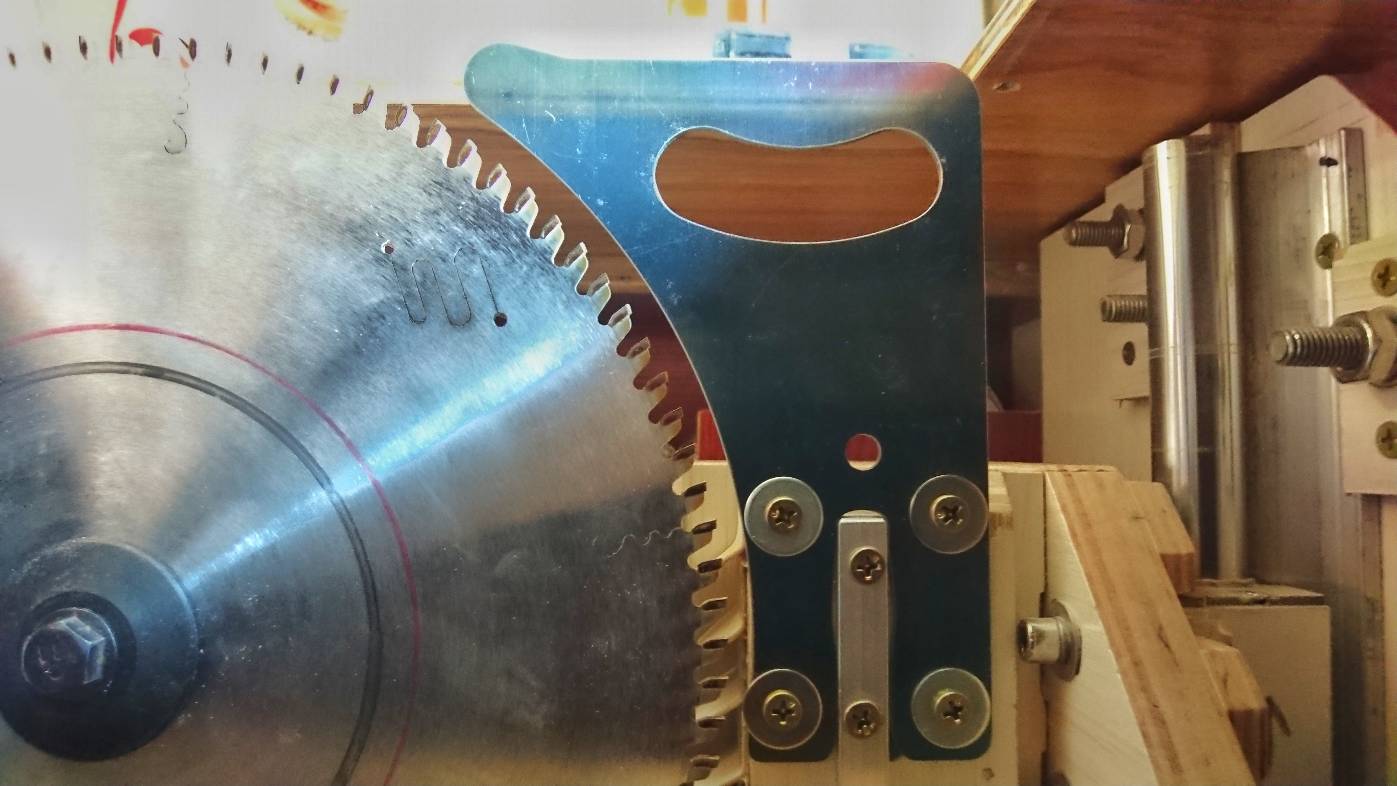

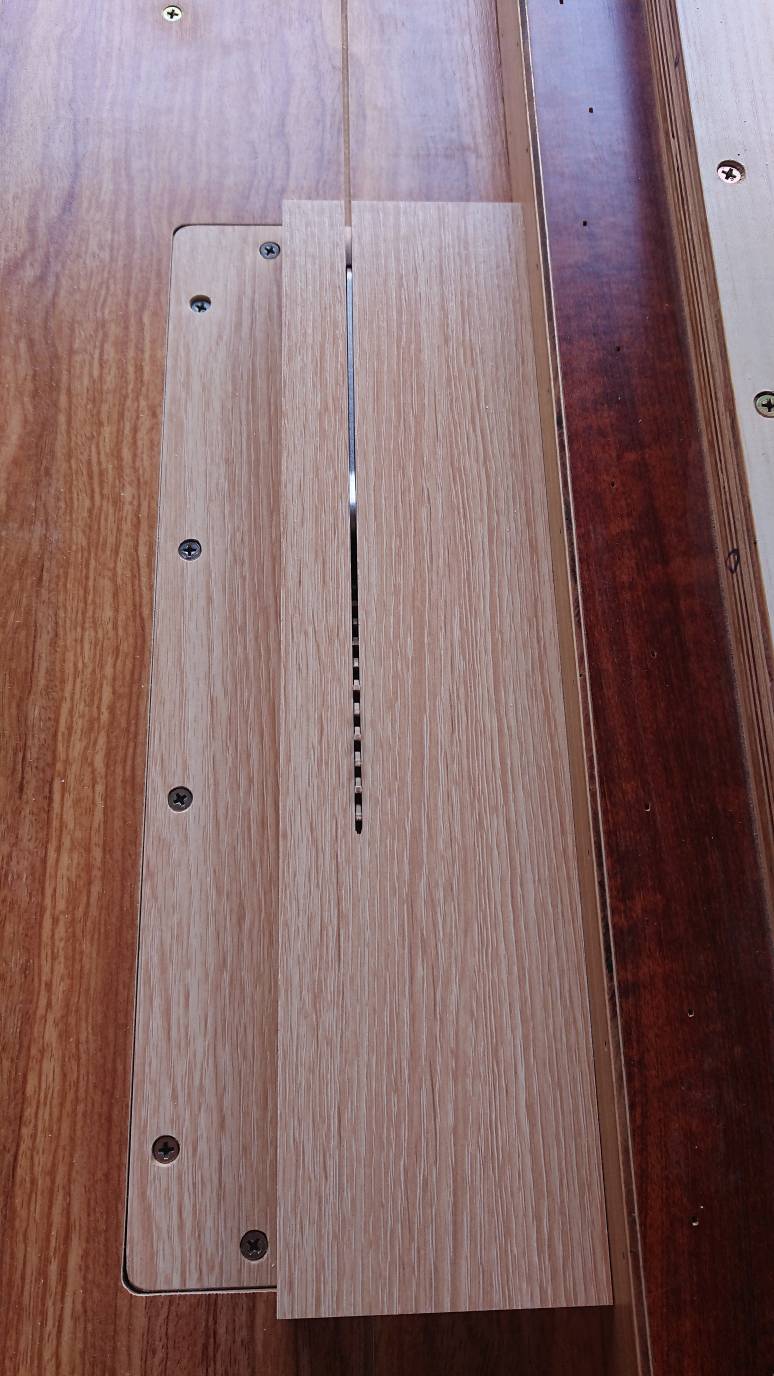

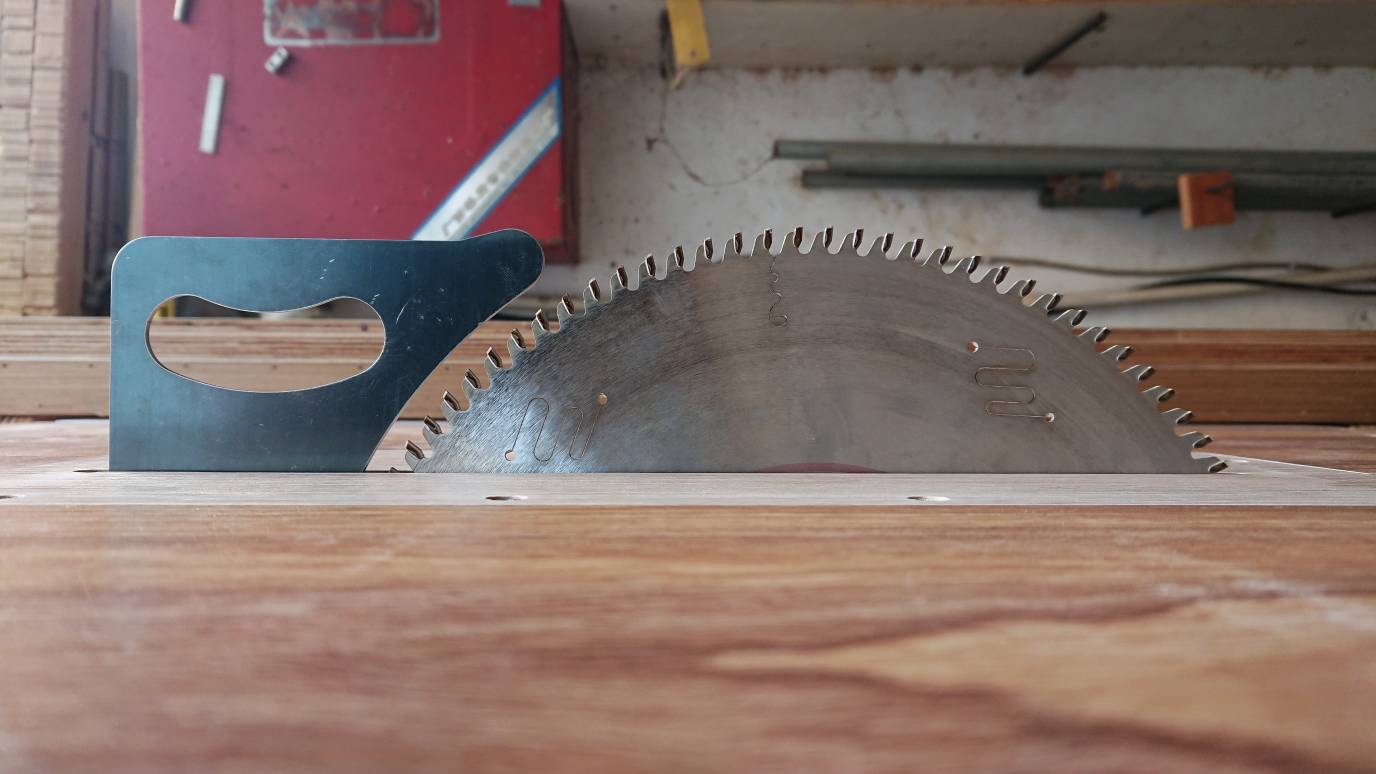

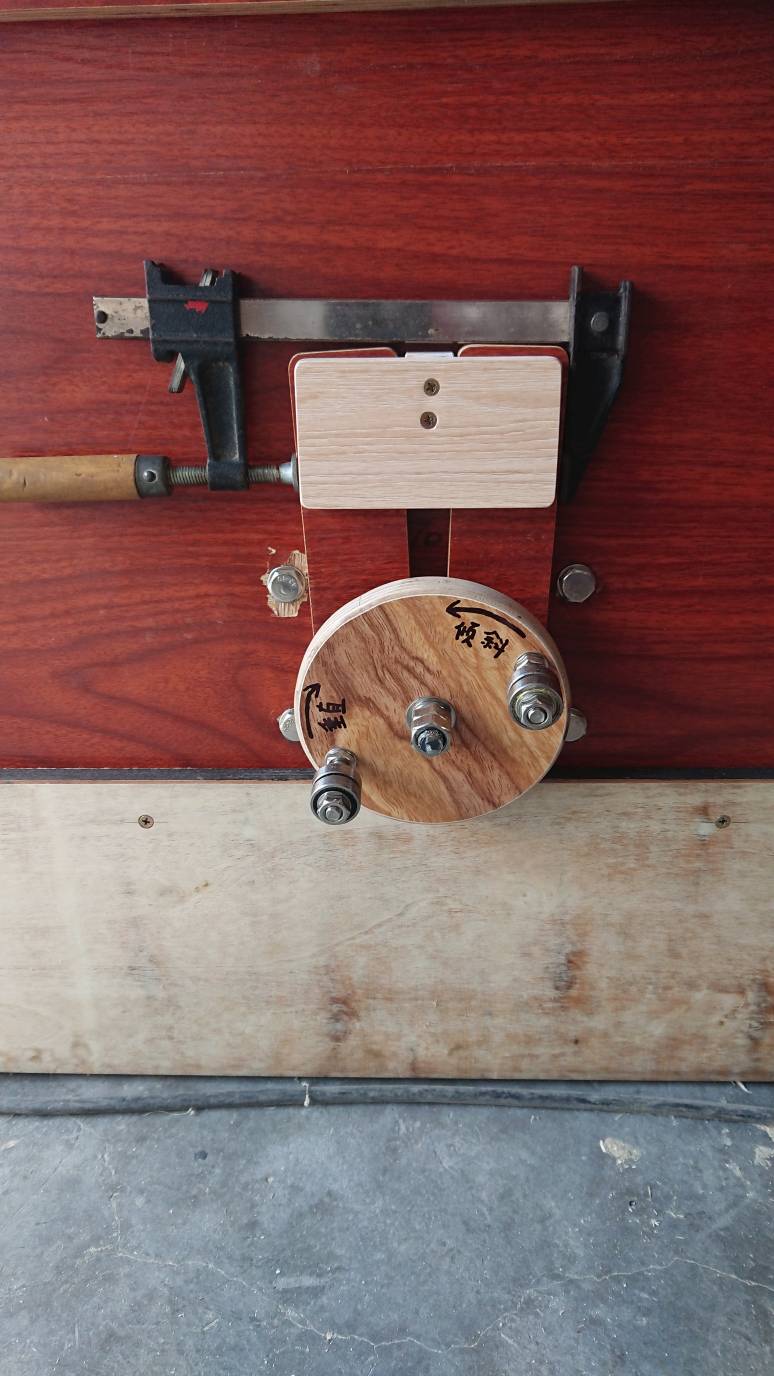

摆角摇把改进成圆形以及锁紧机构，不小心踢到也没事。分料刀终于都等到了，万恶的圆通，时效性差服务态度差。分料刀一套3片，分别是1mm、1.5mm、2mm，用的是2mm的，卡尺实测是19.9，把边缘全部磨一遍小斜角并且用细海绵把两面都抛一下，分料刀在调整好与锯片的平行后后部稍微偏向靠山一丝丝，分料刀最高点低于锯齿最高点3mm，边缘和锯齿大概6mm

8 r' L! M2 a8 w

; ]1 `0 b( j& C/ F6 d
& a, @8 Z! x* d, T" t( l5 e
, D# C$ h+ V' y) C7 `# ?
+ c4 Y: ~, z4 f

来自安卓APP客户端

皱巴巴

动手能力真强！倾斜机构很特别。

来自安卓APP客户端

恶猫制作室

皱巴巴 发表于 2020-11-04 21:54
1 V" o  l4 q1 s, L0 V. S2 f. X5 }动手能力真强！倾斜机构很特别。

倾斜那套其实和常规的一样性质，只是换了下方式，大同小异

来自安卓APP客户端

jasonzjm

传动齿轮组给个链接吧

恶猫制作室

jasonzjm 发表于 2020-11-05 20:42
传动齿轮组给个链接吧

0fu置这个dmXXc9N4unQ回t~bao或坫击炼接 https://m.tb.cn/h.4XPOWEJ?sm=9e87ec 至留览器【减速机蜗轮蜗杆 大传动比 45号钢涡轮蜗杆1模1.5模2模3模4模 包邮】
) B+ U3 Y1 ^/ `; x
5 |; q) z  o6 y3 j% ]2 [我用的是2模15齿

来自安卓APP客户端

jasonzjm

恶猫制作室 发表于 2020-11-5 21:06
4 V* ~% c2 s9 K+ Y7 s* \0fu置这个dmXXc9N4unQ回t~bao或坫击炼接 https://m.tb.cn/h.4XPOWEJ?sm=9e87ec 至留览器【减速机蜗轮蜗杆 ...

谢谢！

恶猫制作室

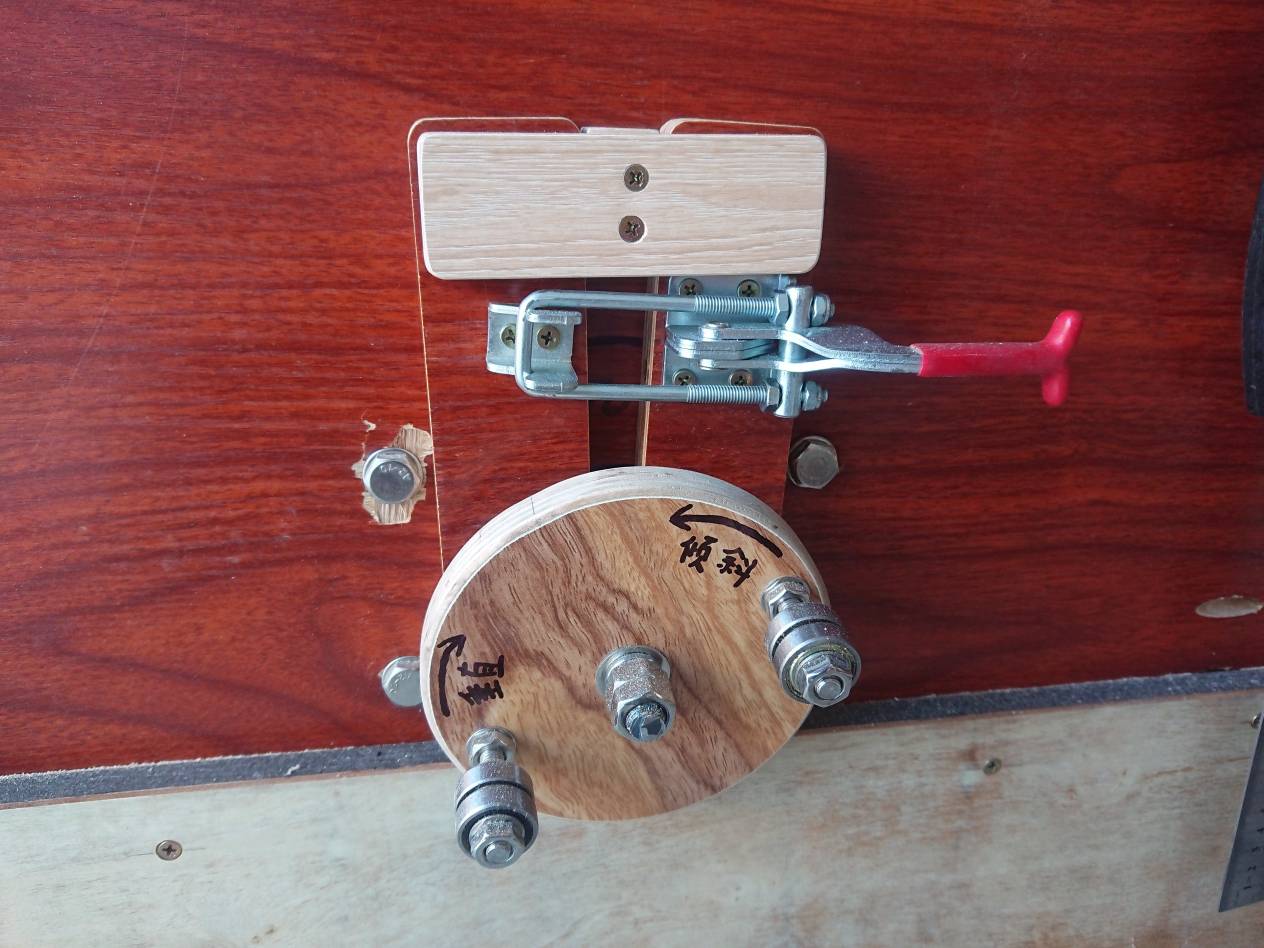

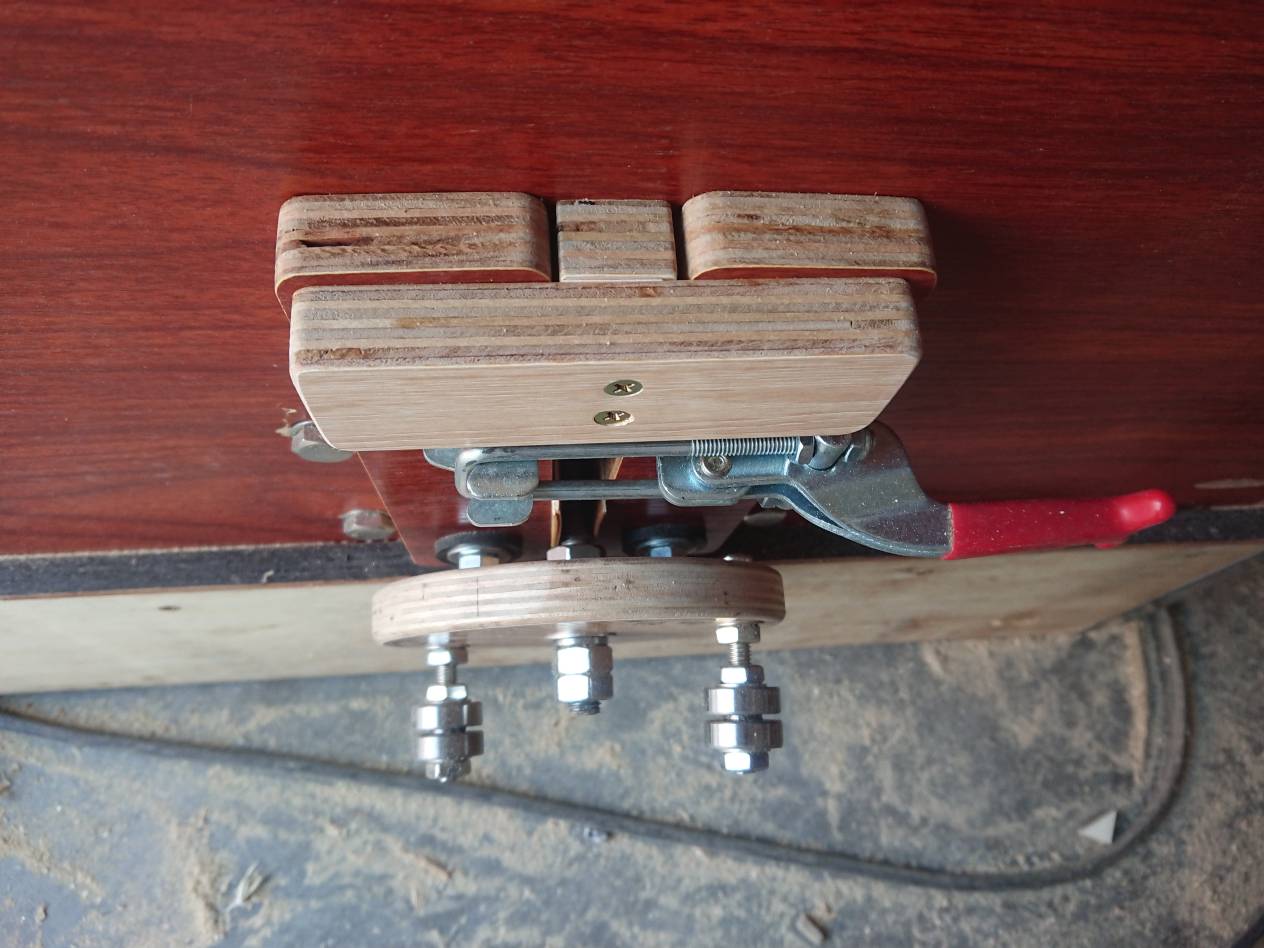

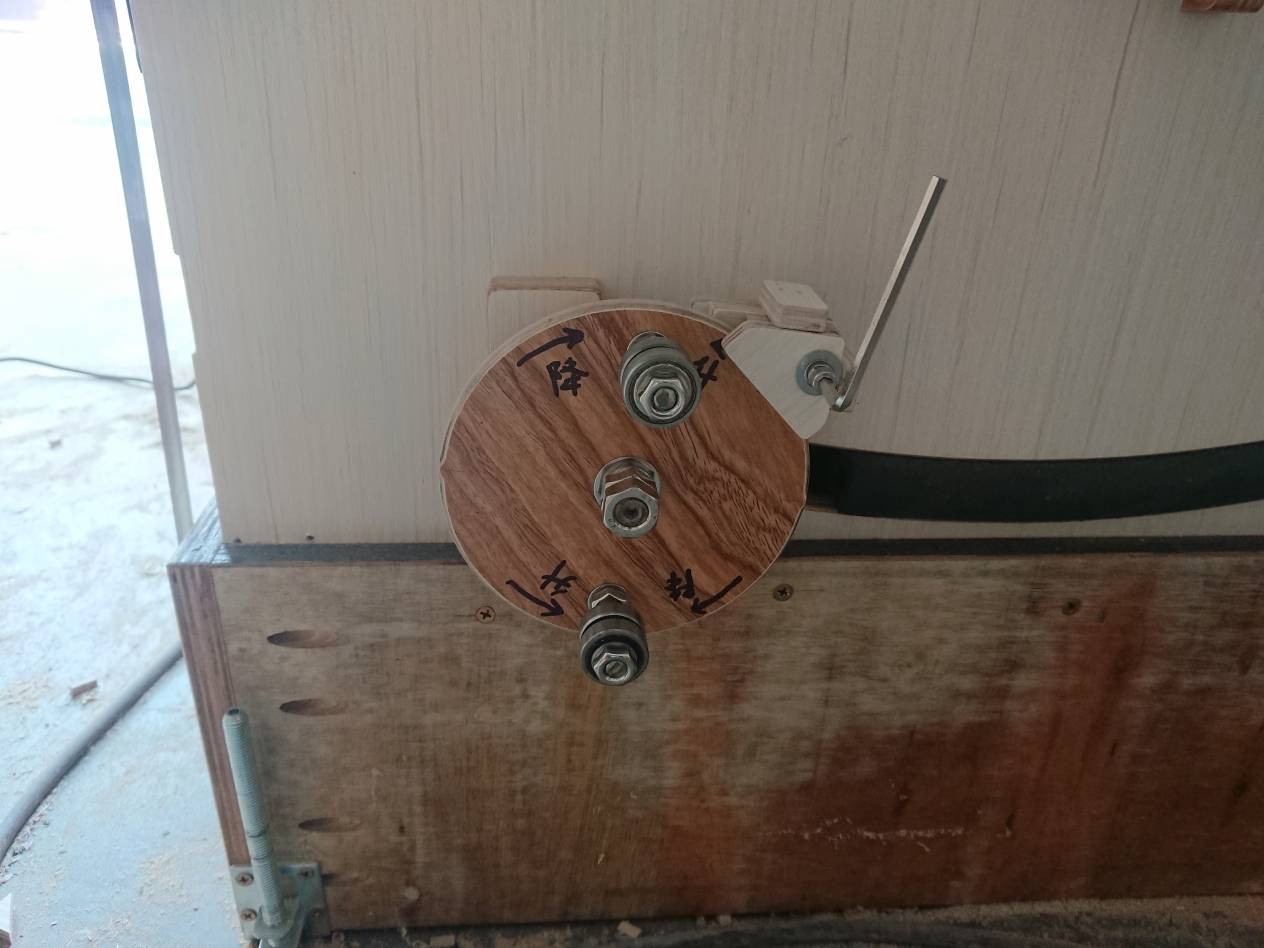

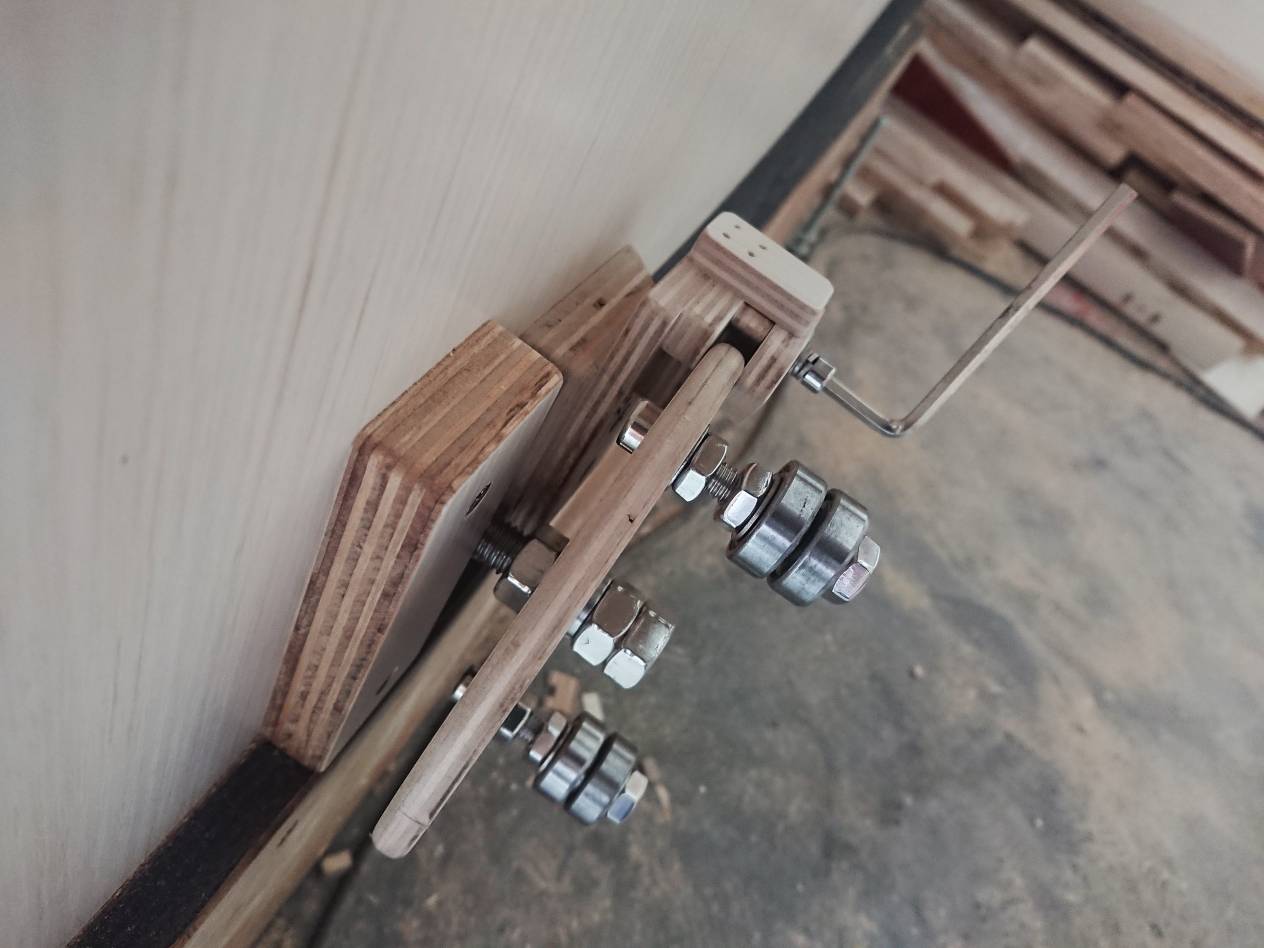

测试好摆角的锁定后就安装上扣把，然后终于想到在有限的位置制作安装升降的锁定，2个锁定的力度对付震动引起的移动绰绰有余，对于不太暴力的碰撞也顶的住，好吧就是木质板的鼓刹和碟刹

0 _2 }: J: Q+ H5 h$ B
1 X: h3 s8 I  W: }. L$ x. _6 r! E
# |2 e/ c  n8 Y8 |% R0 r8 h7 r! b6 U

来自安卓APP客户端

liao228

楼主这个思路经验和动手能力真心佩服，一直潜水的也得冒泡支持赞一个~

恶猫制作室

liao228 发表于 2020-11-07 14:33
! k  Y8 n. L: X7 ^8 l; c( Z4 n楼主这个思路经验和动手能力真心佩服，一直潜水的也得冒泡支持赞一个~

谢谢，希望能为各位抛砖引玉，好多东西都是做到了才想到办法或者更好的方法
