楼主: 恶猫制作室

[锯] 垂直升降台锯

[复制链接]
发表于 2020-10-14 08:34:05 | 显示全部楼层
恶猫制作室 发表于 2020-10-9 20:38
( E, t5 w/ h6 b4 x8 g- D' T我现在升降也慢,锯片10寸的,从最低升到最高得摇近3百圈,目前是用电钻替代人力摇把,小距离调节就人摇 ...
- f' K% l$ q: @
楼主 分享一下耳轴制作过程吧
回复 支持 反对

使用道具 举报

 楼主| 发表于 2020-10-14 09:47:32 来自手机 | 显示全部楼层
yinyindc 发表于 2020-10-14 08:12
+ }3 K5 S" d1 N7 m. e/ s% e听视频声音靠山是走直线光轴的,下血本

8 t  o0 }/ {, ?/ H  w1 `是走光杆,光杆不贵的,但比轮子+角槽精准很多,方形直轨才叫贵
回复 支持 反对

使用道具 举报

 楼主| 发表于 2020-10-14 09:54:27 来自手机 | 显示全部楼层

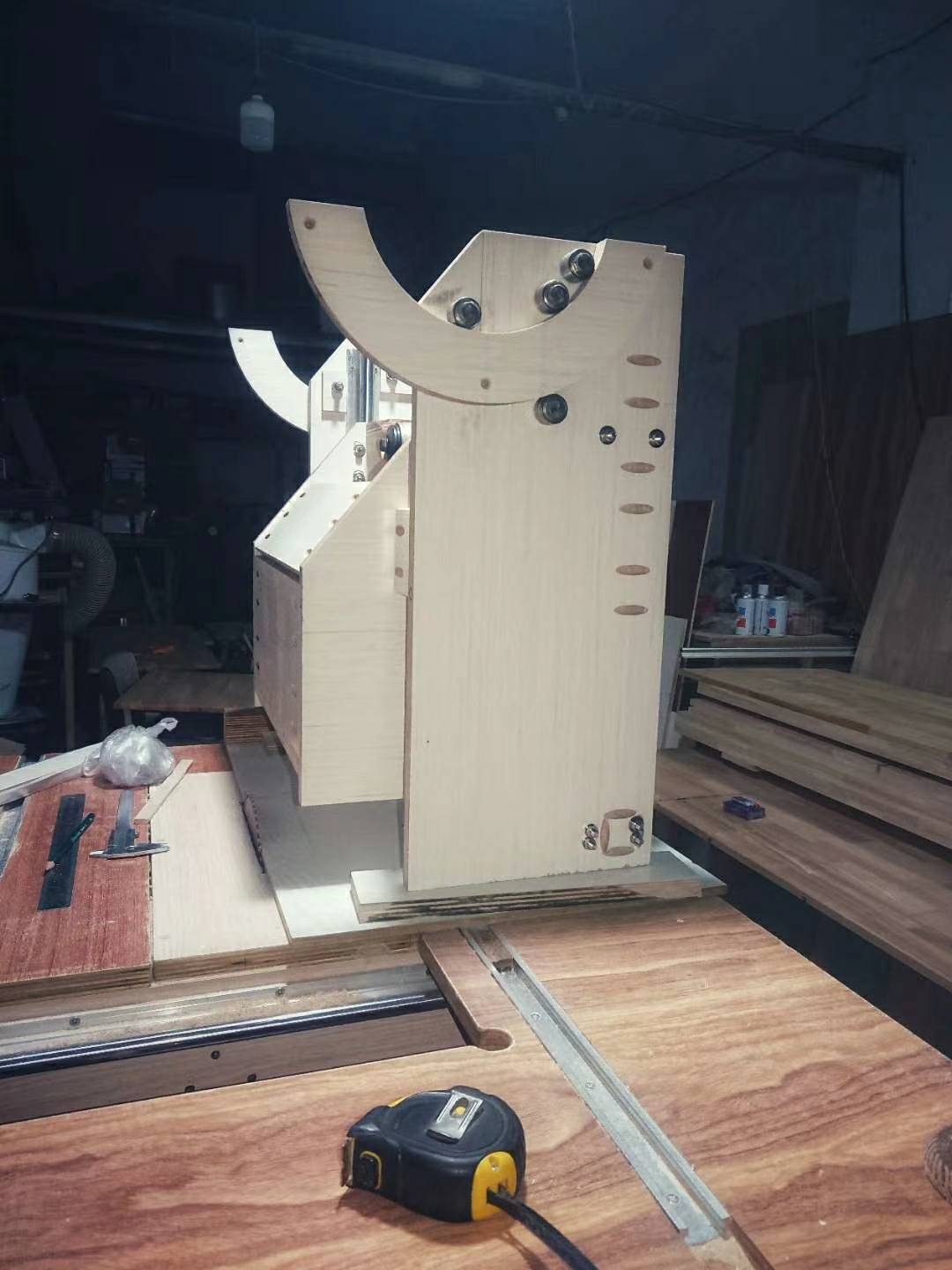

以桌面为圆心点,桌面厚度+安装的距离就是弧形槽的半径,用锣机铣出圆槽,弧形滑块也是同样的制作方法,我是用轴承替代弧形滑块,最后就是根据自己架子的尺寸去切掉多余的部分
5 g* C4 o1 r& N9 @: R3 g
- e. @4 A. o& S3 V
回复 支持 反对

使用道具 举报

 楼主| 发表于 2020-10-14 09:55:13 来自手机 | 显示全部楼层
胡萝卜咸菜 发表于 2020-10-14 08:34- G: C3 b8 [  G9 _7 \8 @( A+ }
楼主 分享一下耳轴制作过程吧
) R& z3 G5 r# U
63楼
回复 支持 反对

使用道具 举报

 楼主| 发表于 2020-10-14 10:01:52 来自手机 | 显示全部楼层
胡萝卜咸菜 发表于 2020-10-14 08:34
4 {2 L$ H( ?" x7 n% _+ z楼主 分享一下耳轴制作过程吧
5 P! x1 Q3 f8 a4 Q1 S# d' {; m/ t

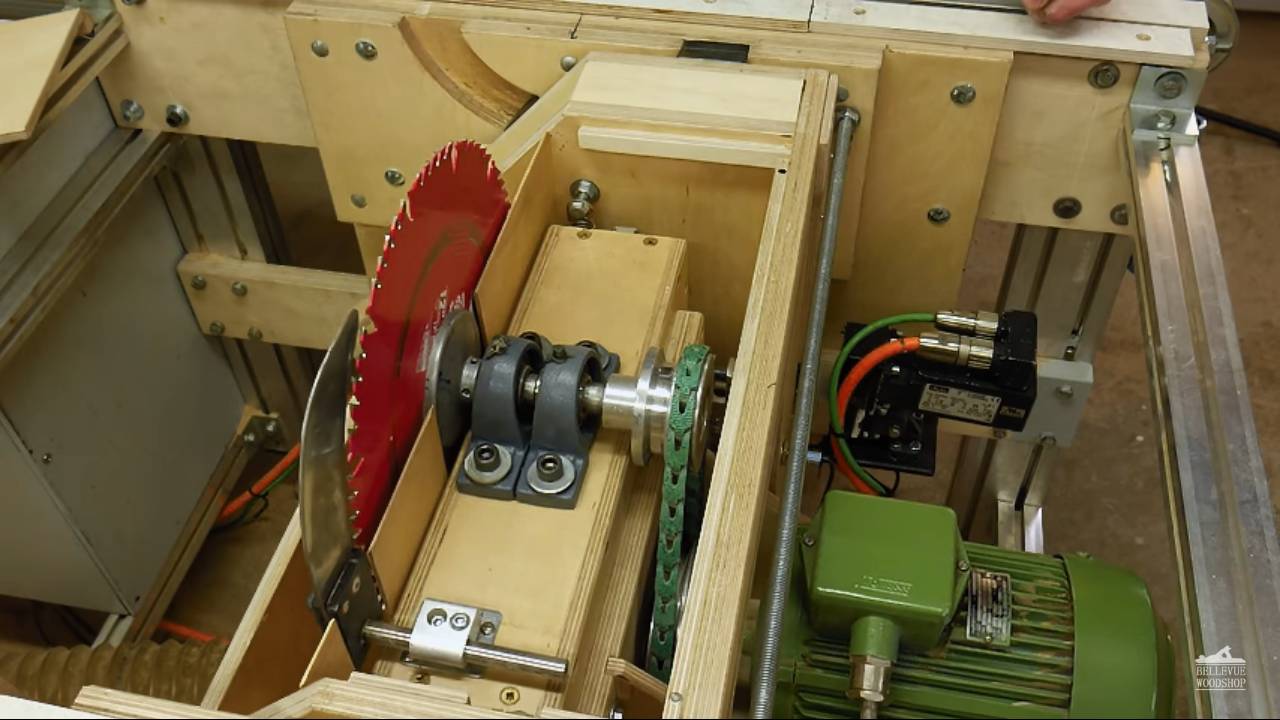

这是国外那台台锯的,滑块应该是工程塑料或者尼龙之类的,多数人是木槽+木滑块,但我个人认为不耐用,轴承代替滑块会顺畅很多而且安装方便不需要反复拆装,滑块因为几乎没有缝隙所以对木屑不太讲究,我是冲着集尘力好就用轴承的9 ?% k" s. A, c, y3 }- x2 h% E
. {8 o$ Q) w  B' k
回复 支持 反对

使用道具 举报

 楼主| 发表于 2020-10-14 10:02:50 来自手机 | 显示全部楼层
胡萝卜咸菜 发表于 2020-10-14 08:34) V8 G) S; S4 X# \
楼主 分享一下耳轴制作过程吧
7 [, L( T7 d0 ~! I: o

+ e9 u6 L+ |. o% Z8 ?
回复 支持 反对

使用道具 举报

发表于 2020-10-14 10:17:39 | 显示全部楼层
还差推台功能
0 i6 c& V1 ]! n- T
回复 支持 反对

使用道具 举报

 楼主| 发表于 2020-10-14 13:52:35 来自手机 | 显示全部楼层
yinyindc 发表于 2020-10-14 10:17
+ R& F9 ~8 s( h. W6 d4 q- w还差推台功能

' a4 b+ [6 U( n, ]5 R# p9 |, z9 j& U$ P- C推台得在整套靠山完成才好做,应该是推板,推台是侧边整个支撑架连面板一起推动的
回复 支持 反对

使用道具 举报

 楼主| 发表于 2020-10-14 19:26:14 来自手机 | 显示全部楼层

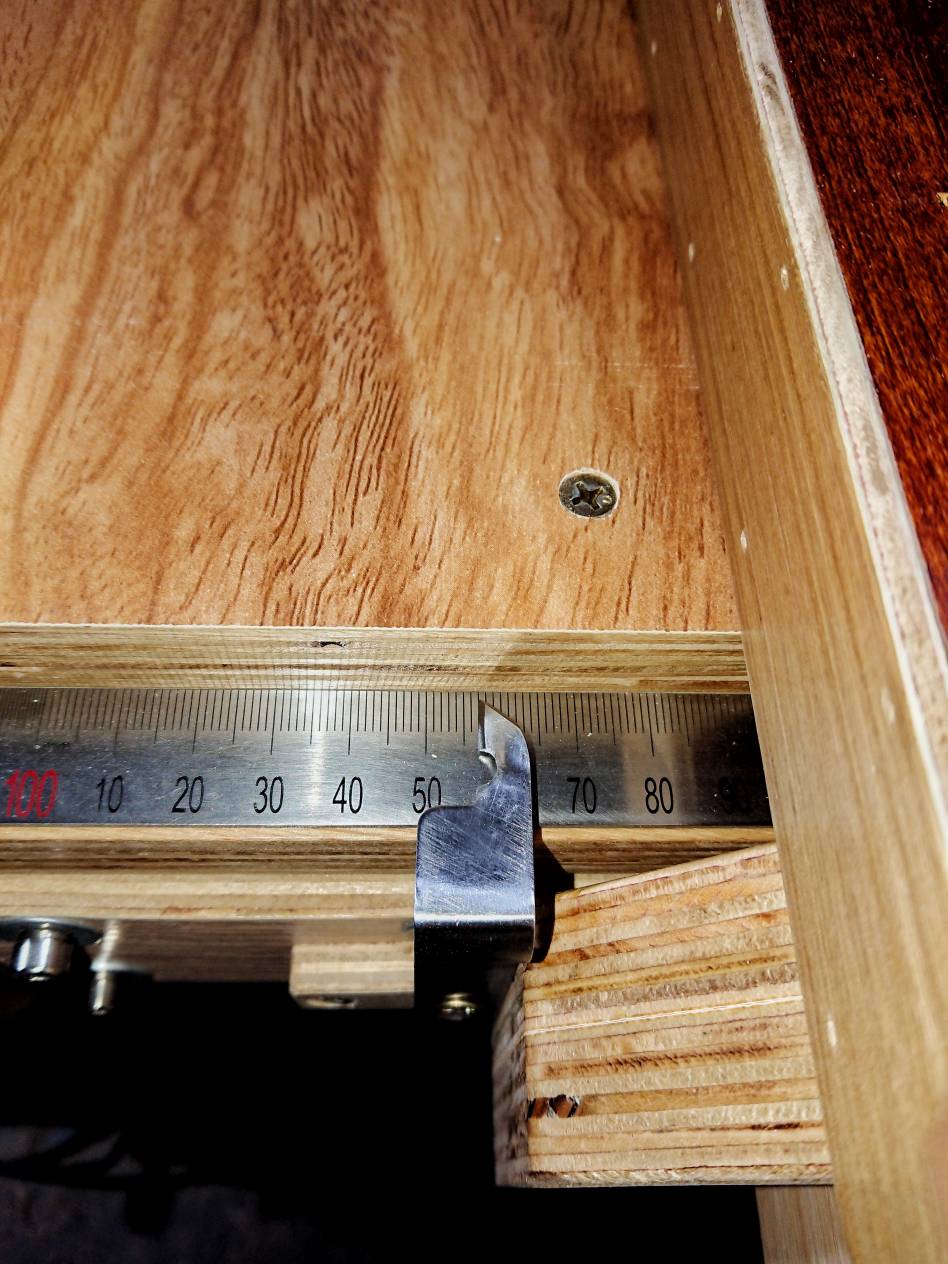

标尺和对线; v/ R  ]6 A; b

) S; E. g  D  v1 D
回复 支持 反对

使用道具 举报

发表于 2020-10-17 14:21:16 来自手机 | 显示全部楼层
来这里主要是想听听梯平齿锯片的噪音大小,学习了,谢谢楼主。
回复 支持 反对

使用道具 举报

发表于 2020-10-18 11:55:11 | 显示全部楼层
恶猫制作室 发表于 2020-10-14 09:540 }5 S7 b# Q& w- _
以桌面为圆心点,桌面厚度+安装的距离就是弧形槽的半径,用锣机铣出圆槽,弧形滑块也是同样的制作方法,我 ...
% t! }. S7 T4 ~# e# q2 A& ?
这几句话是精髓.谢谢楼主分享
: \+ Y3 z, S# x. o. y' P' \8 Y# e
回复 支持 反对

使用道具 举报

 楼主| 发表于 2020-10-18 12:40:59 来自手机 | 显示全部楼层
胡萝卜咸菜 发表于 2020-10-18 11:55
8 S; T) }* l. o这几句话是精髓.谢谢楼主分享
( D- |3 l3 H8 }3 ~' @
文笔不好不懂表达,这几天特意找到当时参照的视频抛砖引玉下,有类似制作想法的朋友可以参考参考,方法并不止一个类型也并不止一个,这个应该是最基础的,论坛里发视频有限制只能加速一下清晰度再降低下。个人自制台锯并不是单纯的省钱或者不满意国产货,更多的是想挑战下自己
8 k' b# g, y9 a
回复 支持 反对

使用道具 举报

 楼主| 发表于 2020-10-18 12:48:28 来自手机 | 显示全部楼层

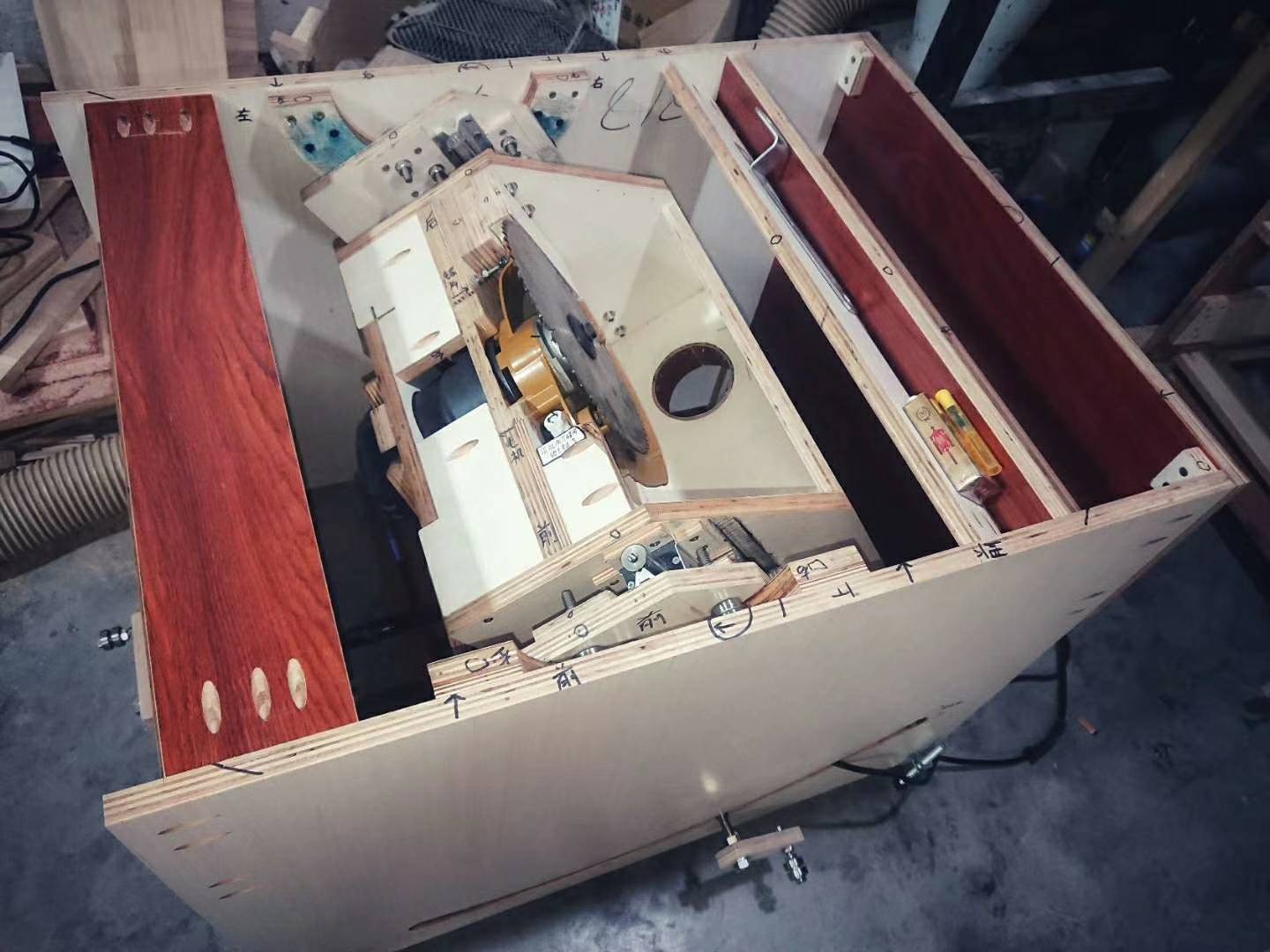

这个部分我认为是摆角最重要的一步,而这个圆心定位也是这一步最重要的一点,圆心我是定在桌面正表面,这个定点方案得计算精确,不能安装转轴,制作难度相对大些,而圆心定在桌面以下的话制作难度会降低很多,可以直接使用转轴,强度大,但摆角后锯片偏离会增大以及摆角切深会减少
回复 支持 反对

使用道具 举报

发表于 2021-11-2 23:11:02 | 显示全部楼层
恶猫制作室 发表于 2020-10-18 12:40
. `. ~. _( X. z) I文笔不好不懂表达,这几天特意找到当时参照的视频抛砖引玉下,有类似制作想法的朋友可以参考参考,方法并 ...
6 v" j* b( U0 @( h( s
死磕自己,是一种精神,是DIY精神的最高追求,值得倡导
回复 支持 反对

使用道具 举报

发表于 2021-11-7 20:47:00 来自手机 | 显示全部楼层
最近攒5吋机,找到两台设计感不错的参考。
