楼主: 恶猫制作室

[锯] 垂直升降台锯

[复制链接]
 楼主| 发表于 2020-9-11 23:14:27 来自手机 | 显示全部楼层
皱巴巴 发表于 2020-09-07 19:42
* M, N- F2 L' ^9 A/ E$ |" H不错啊!我做的是丝杆滑块支撑,小台锯。
; V" [* [, N7 c( p1 a
单单只用丝杆不用直线杆?
回复 支持 反对

使用道具 举报

 楼主| 发表于 2020-9-11 23:15:11 来自手机 | 显示全部楼层
创意生活DIY 发表于 2020-08-23 20:48% E% p( b. W$ n: |- {6 Z" \0 Z
这个做的真厉害,可以多些细节吗,我们也好跟着学学

) R! d5 v; i: L6 d! g还有14楼
回复 支持 反对

使用道具 举报

发表于 2020-9-12 00:16:44 来自手机 | 显示全部楼层
恶猫制作室 发表于 2020-09-11 23:13
+ A/ ?7 t6 t" D0 D1 B还有14楼

2 V+ s7 ?  N& f) \谢谢分享,这种升降的台锯优点在哪里?
回复 支持 反对

使用道具 举报

 楼主| 发表于 2020-9-12 01:02:49 来自手机 | 显示全部楼层
根据所需要切割的木材调整合适的切深
回复 支持 反对

使用道具 举报

发表于 2020-9-13 22:28:09 来自手机 | 显示全部楼层
恶猫制作室 发表于 2020-09-11 23:14
" H, C" Y) a6 U0 k. T单单只用丝杆不用直线杆?

* u' r3 w5 g0 P/ `. T6 @支撑用丝杆,升降滑动用光轴。
回复 支持 反对

使用道具 举报

 楼主| 发表于 2020-9-14 22:44:15 来自手机 | 显示全部楼层
皱巴巴 发表于 2020-09-13 22:28. z0 t  b! W) T% j
支撑用丝杆,升降滑动用光轴。
+ b" d) k% ?6 ^& p* y6 d
都这样的
回复 支持 反对

使用道具 举报

发表于 2020-9-15 18:18:57 | 显示全部楼层
和倒装区别不大,,我以为是交流电机,锯轴
回复 支持 反对

使用道具 举报

 楼主| 发表于 2020-9-15 19:51:00 来自手机 | 显示全部楼层
和倒装是有区别的,这个9寸圆锯闲置的,主轴精度还是很不错的,一切正常而且功率充足,那种感应电机重量太大体积也大,没必要再用那种电机
回复 支持 反对

使用道具 举报

 楼主| 发表于 2020-9-15 21:44:34 来自手机 | 显示全部楼层

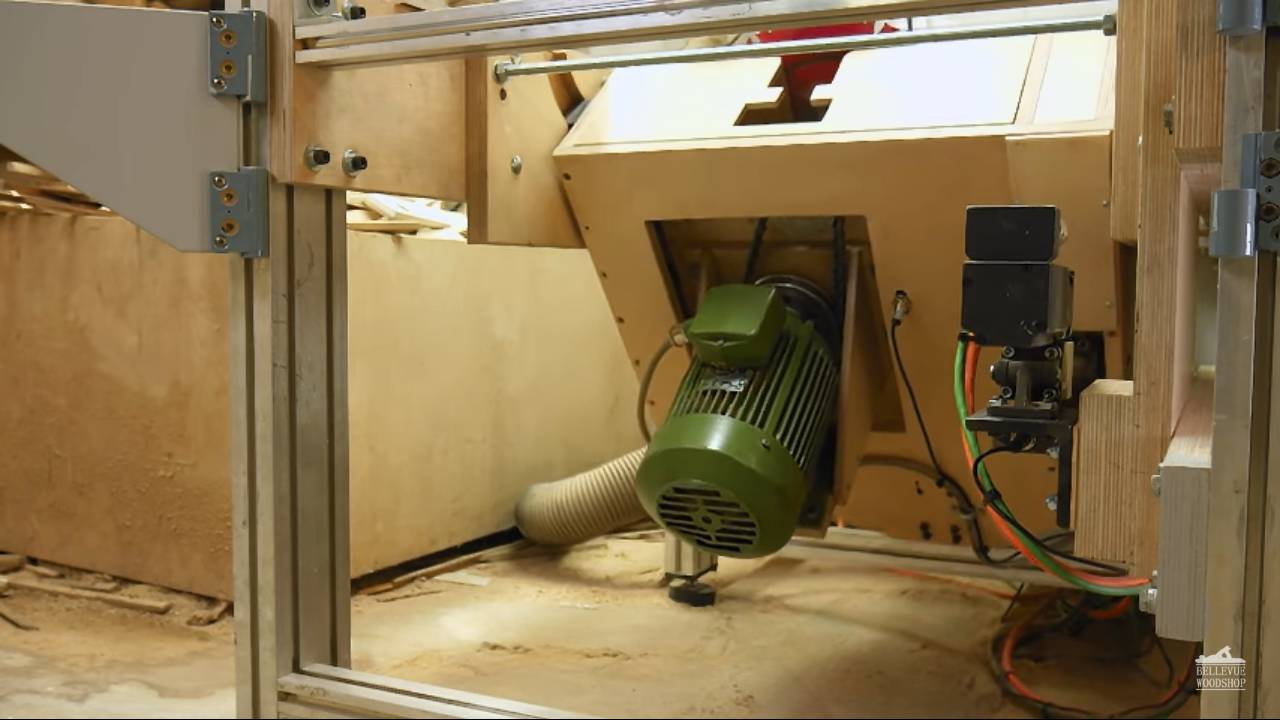

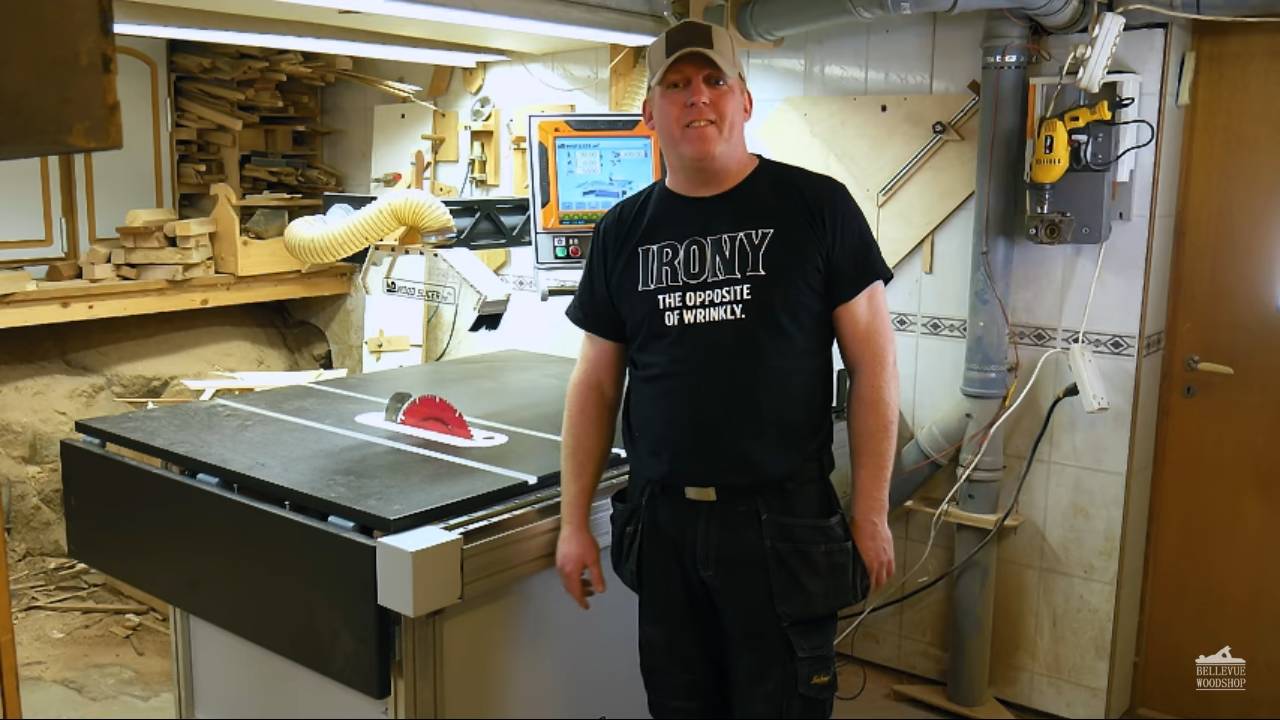

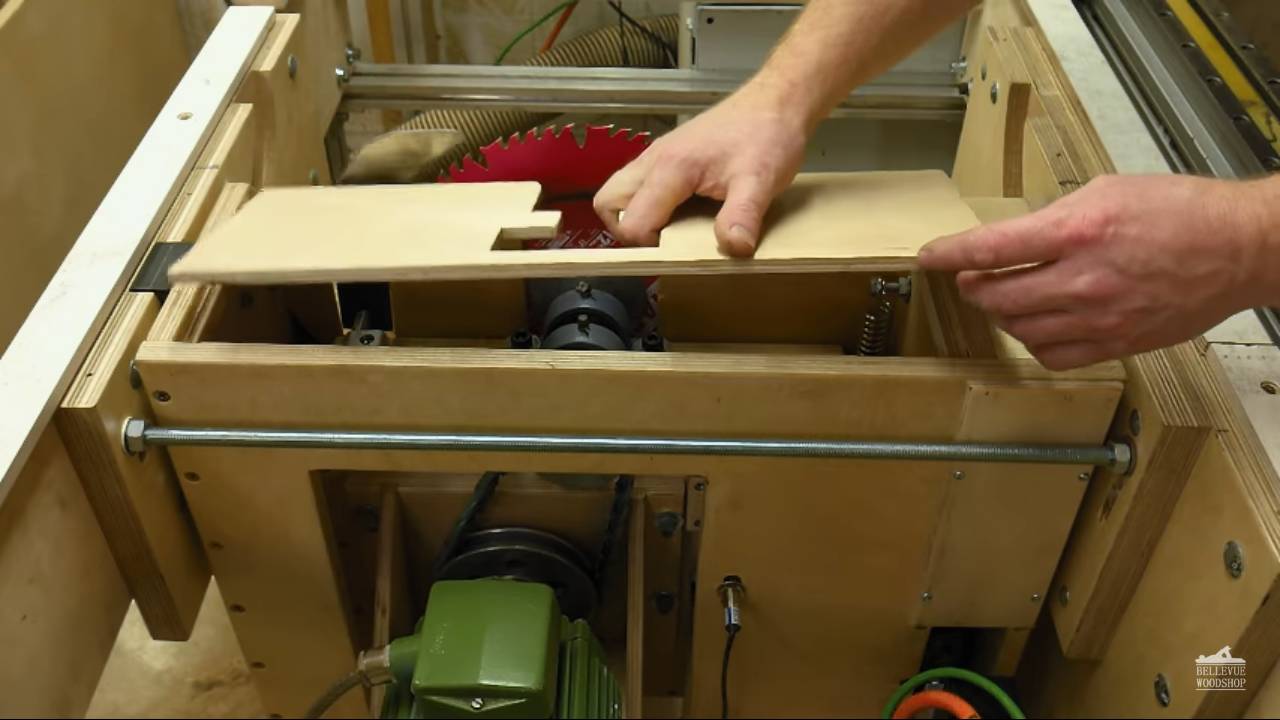

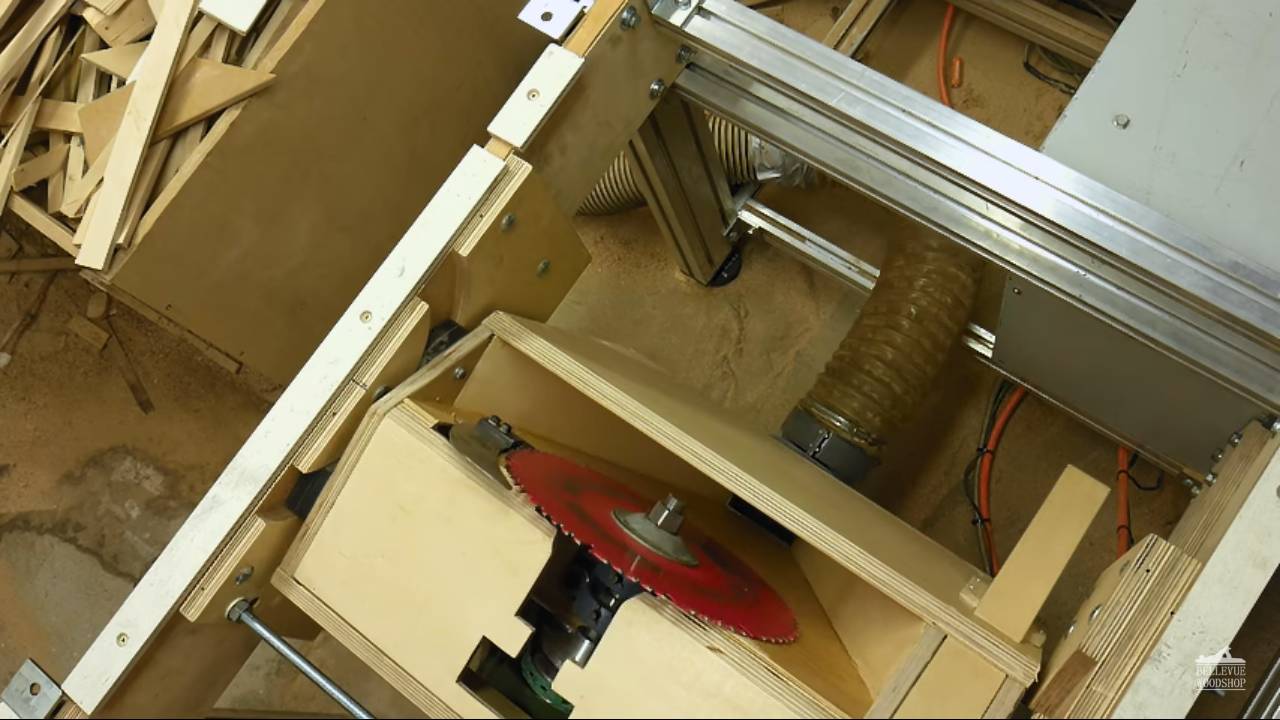

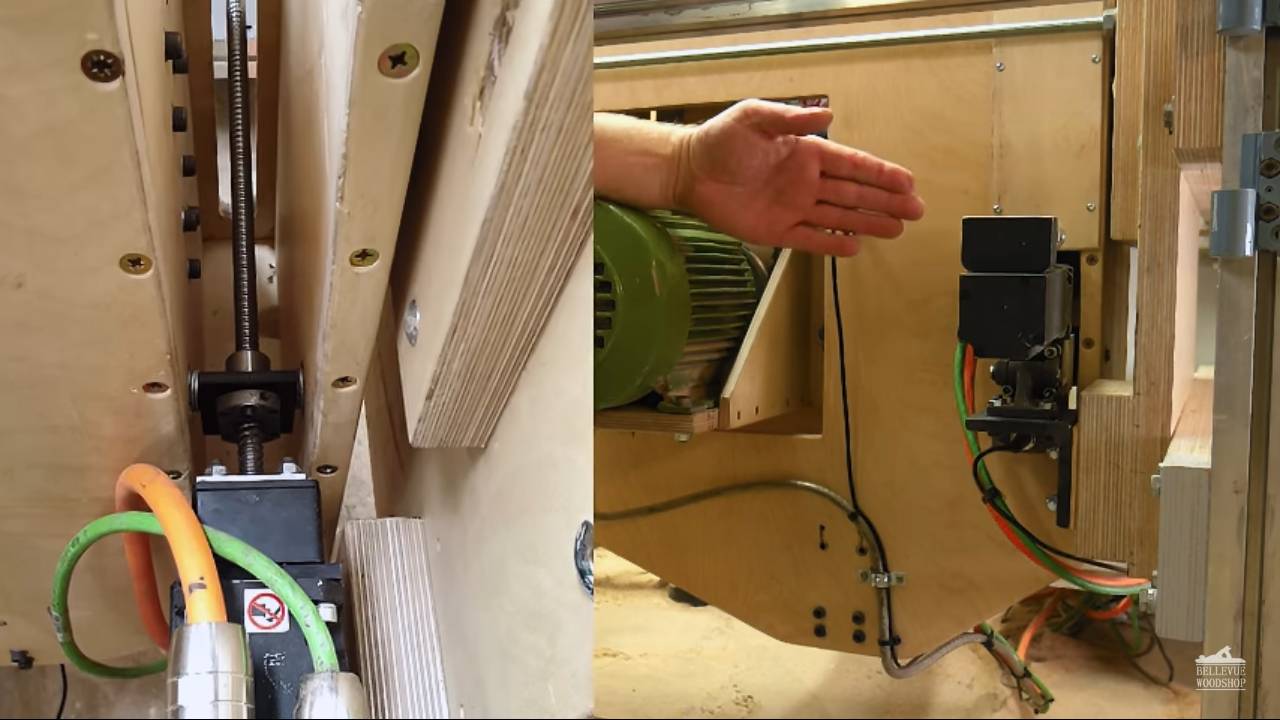

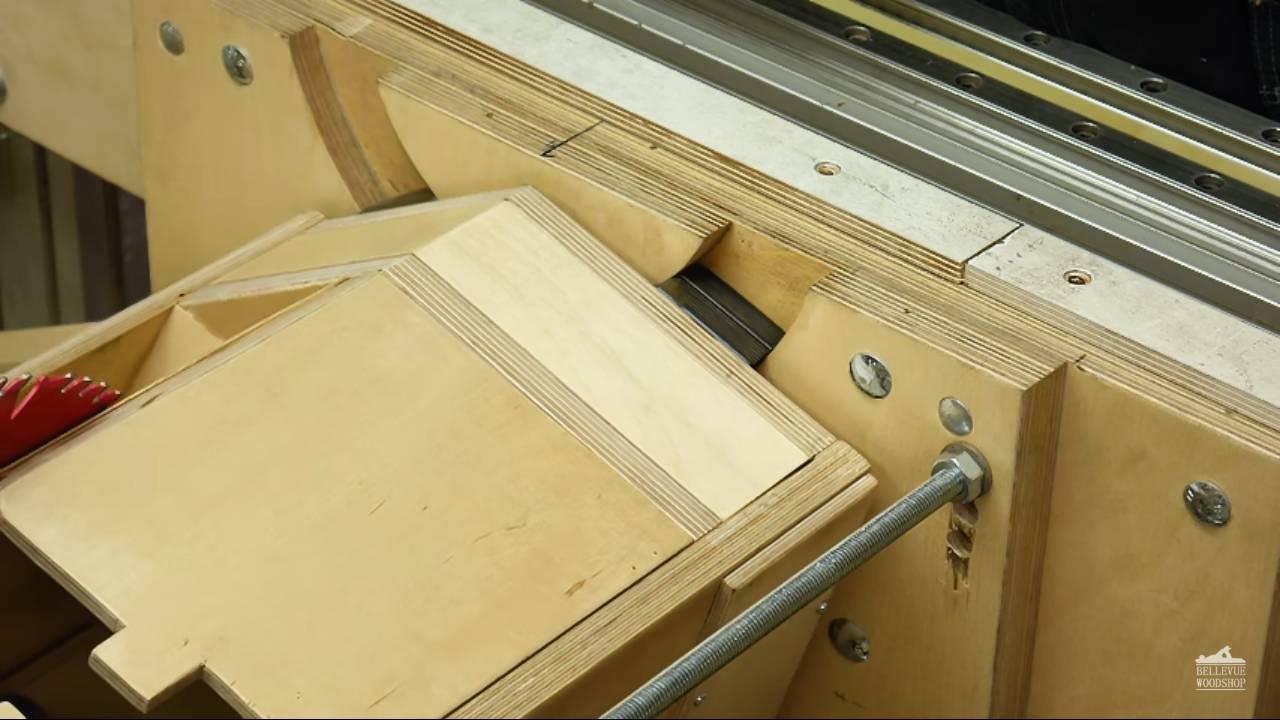

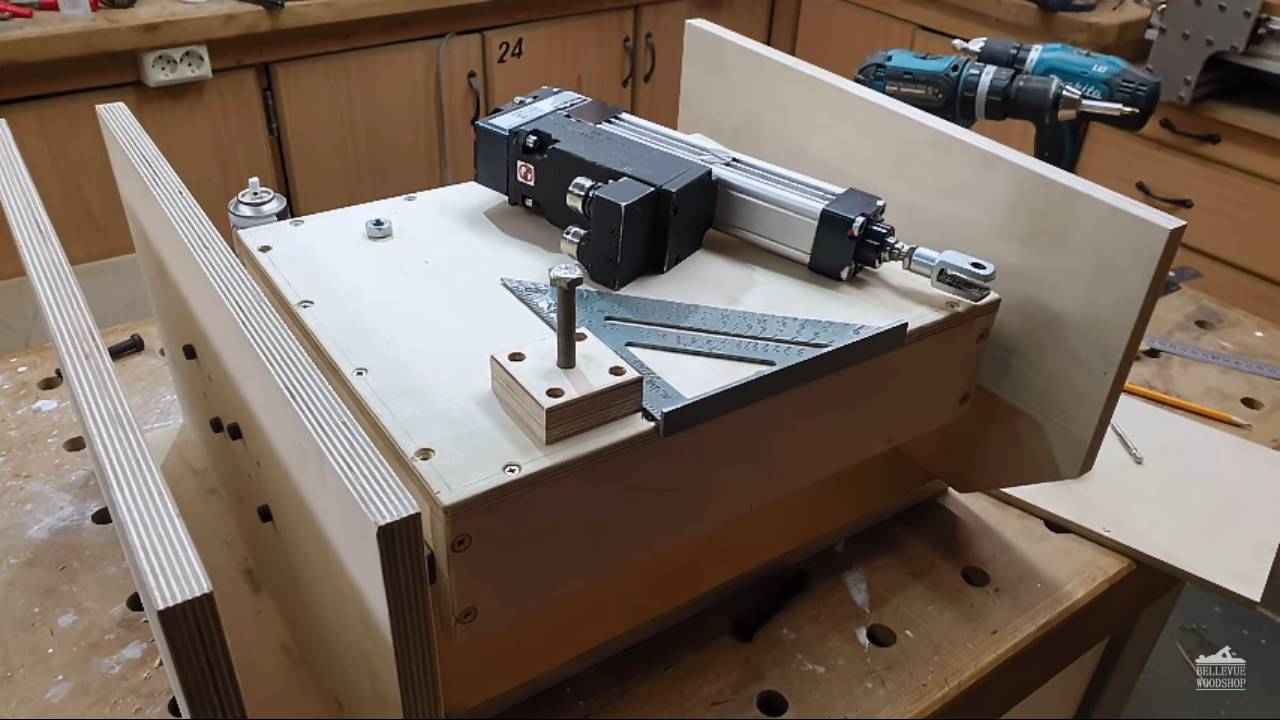

刚发现国外一个大神的台锯结构和我的相似,只是他那是全数控,完全没有手动的摇把,电机是感应电机,摆角丝杆我安装在重心垂直线他是安装在前部,升降他直接用电动推杆。电机转速、锯片高度、锯片角度、靠山行程等都靠人机交互屏上操作。视频太大就只截图了,他那视频日期是5个月前。各位自制升降锯台的话可以参考,个人觉得垂直升降是比弧形升降精度高,但制作难度高些,投入也高些
% M! L+ `- B0 u& H! f+ ~& z9 X! {0 z! M3 @% o+ q9 M
/ d, [1 |$ Q# P, [: J2 E. M
4 k) z( |' e( Q, E
; o" V+ n! F6 E7 w
9 h0 ~* Z+ T- L6 m
. |' c4 t" M3 u) E2 `
" P  G& y0 E4 [

7 O. k( i; N' A7 a5 b2 v: U
1 J- S9 A  z! v& e1 V$ s
回复 支持 反对

使用道具 举报

 楼主| 发表于 2020-9-17 20:13:55 来自手机 | 显示全部楼层

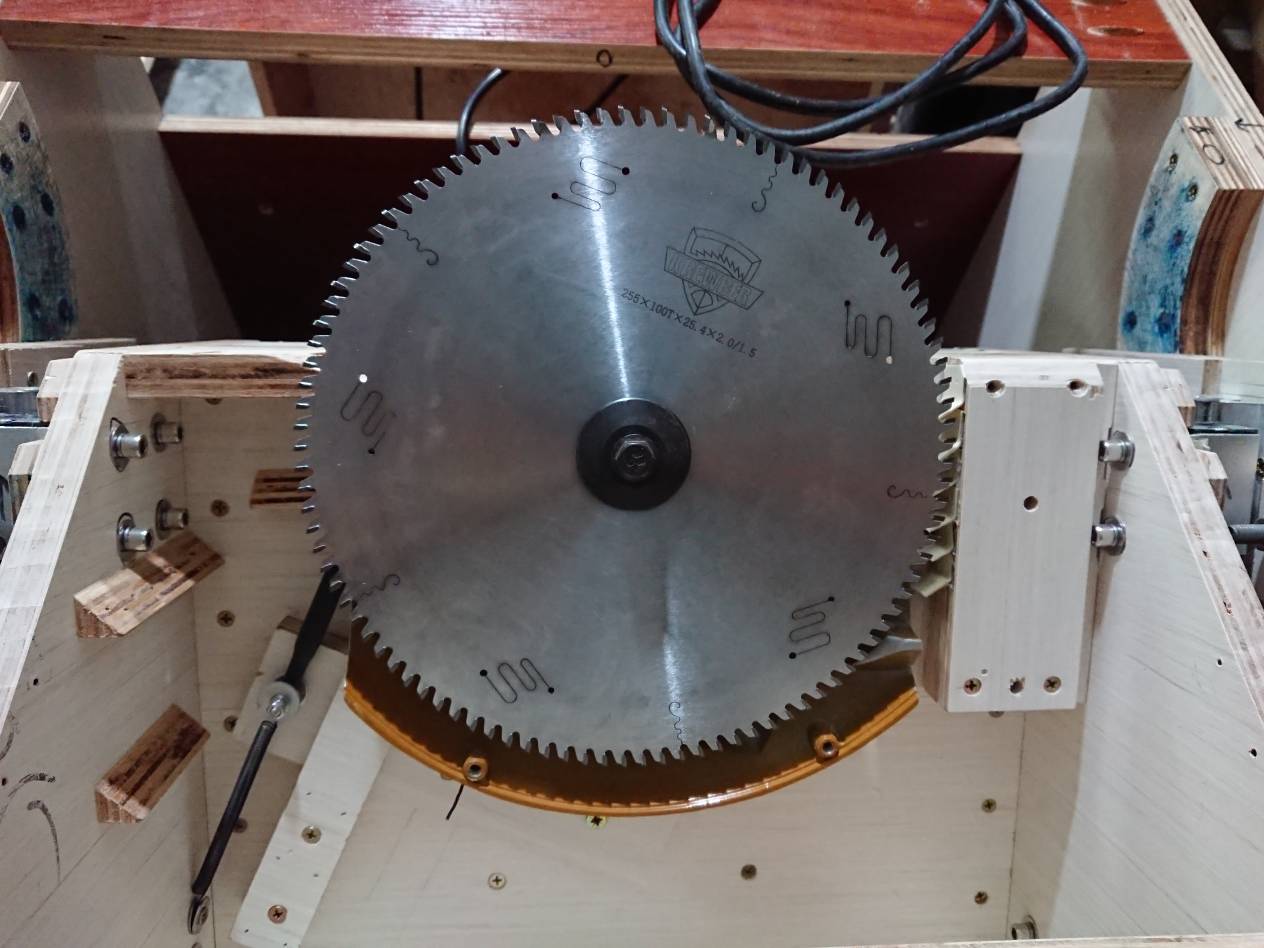

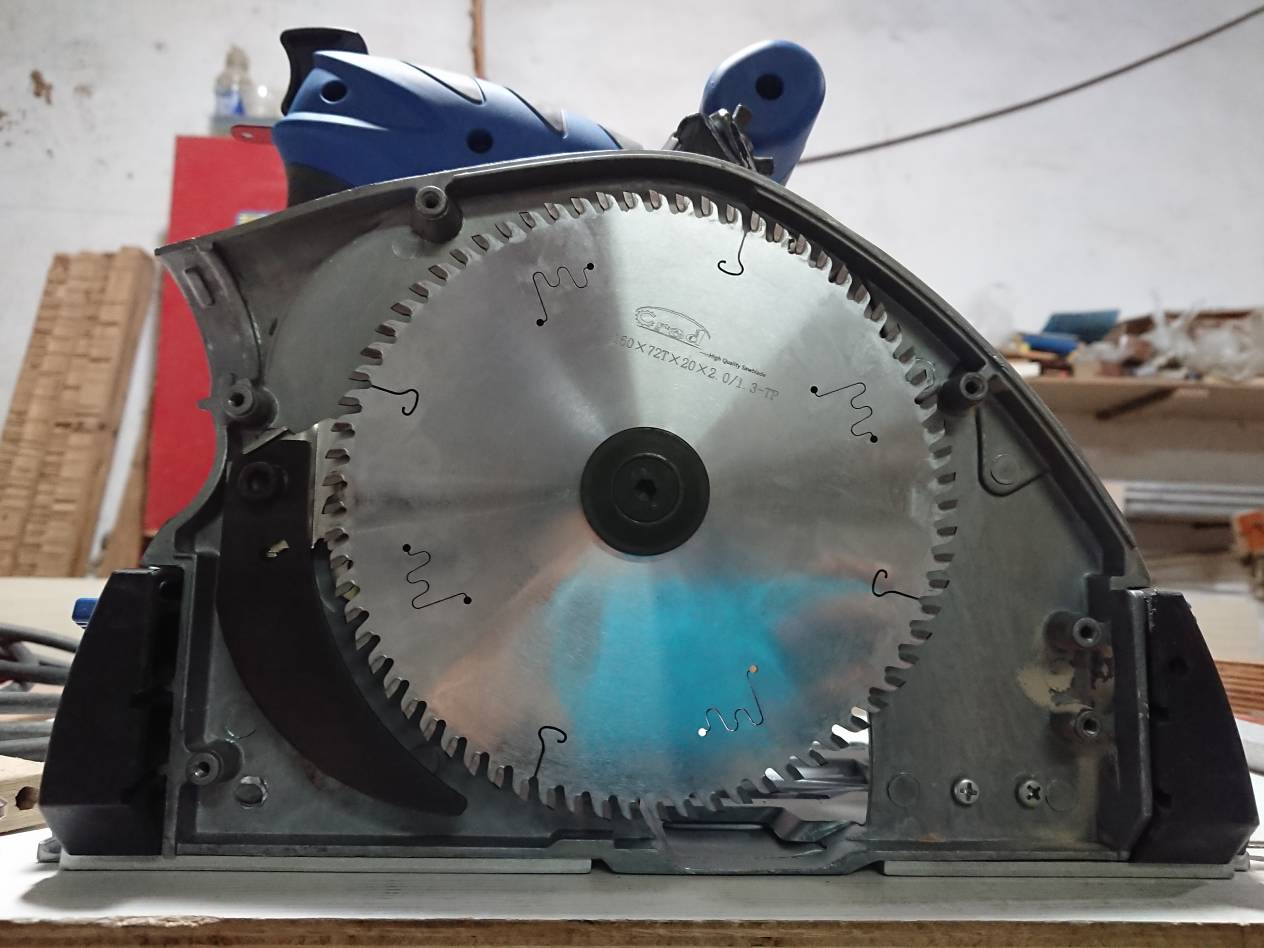

买的梯平齿锯片到了,装上试机
$ X/ k. ?# g- y/ z. w% U. \  f0 z/ s2 O: V. b# @5 i5 C2 y
4 S5 e: f; `7 M6 J
回复 支持 反对

使用道具 举报

 楼主| 发表于 2020-9-17 20:14:30 来自手机 | 显示全部楼层

/ T2 L4 L2 a$ x5 m, F
回复 支持 反对

使用道具 举报

 楼主| 发表于 2020-9-17 20:15:26 来自手机 | 显示全部楼层

: v* u5 r! W* Z+ K' P; t+ W3 g* i' I/ T; Z
回复 支持 反对

使用道具 举报

 楼主| 发表于 2020-9-21 21:36:54 来自手机 | 显示全部楼层

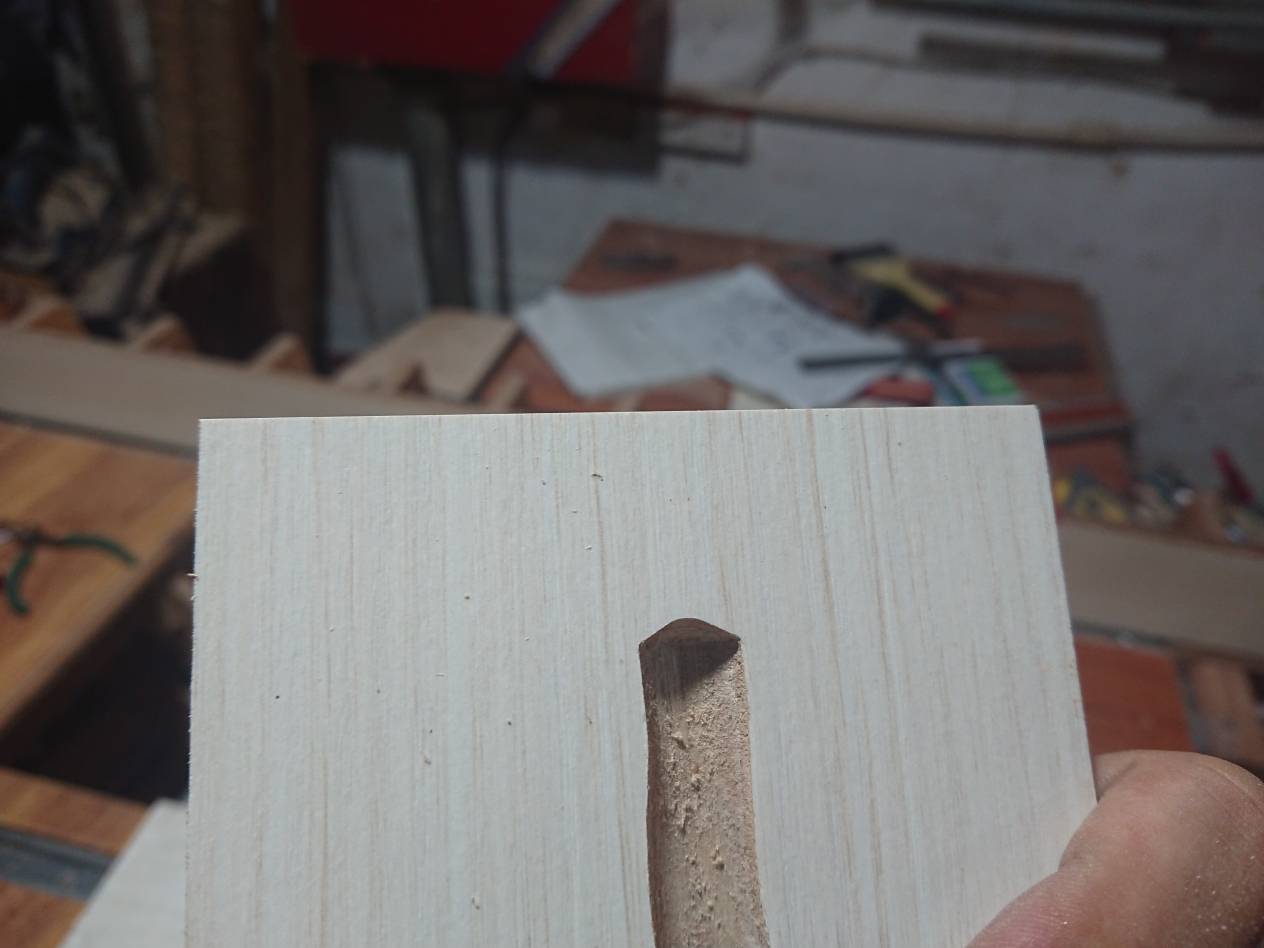

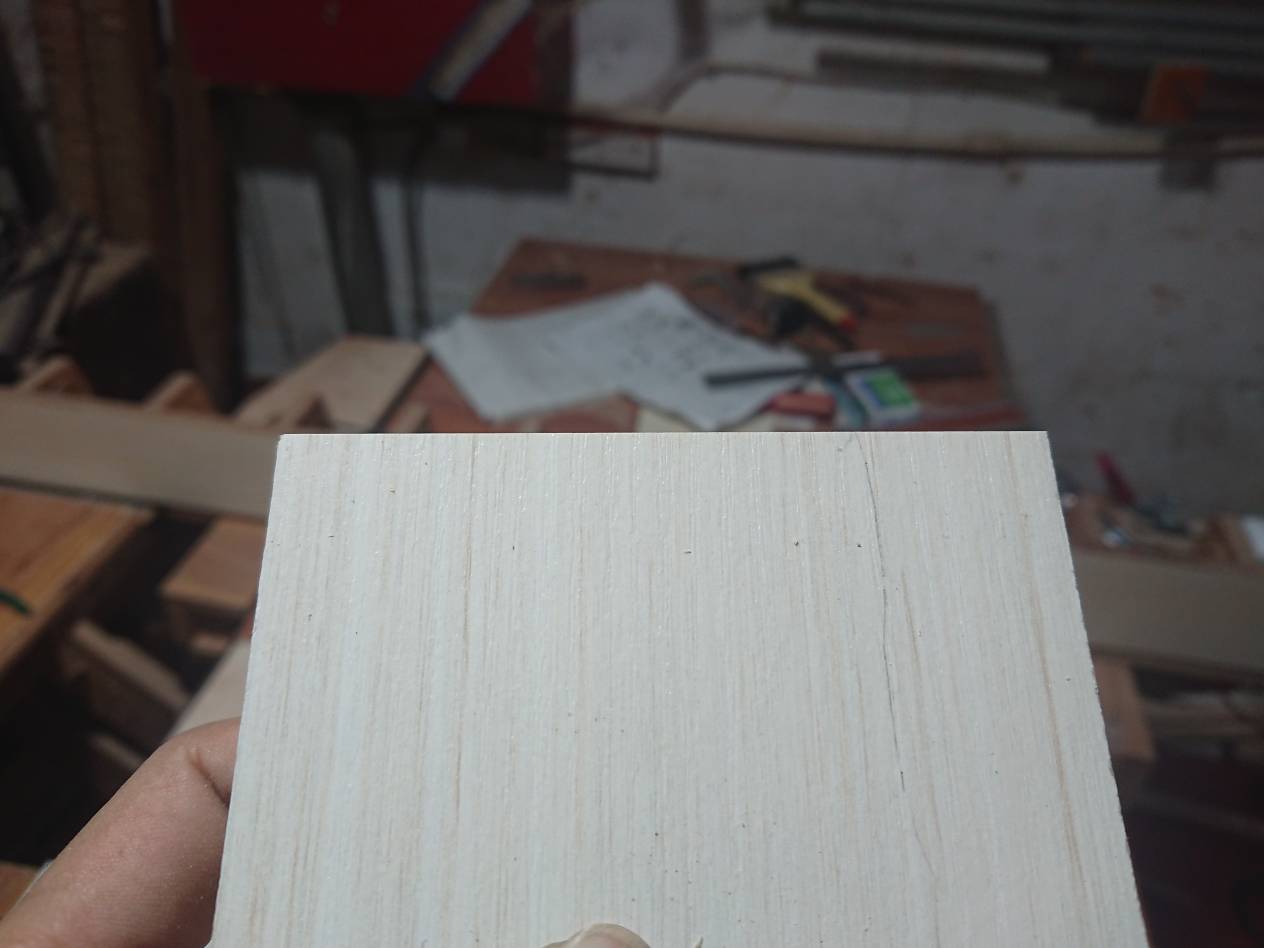

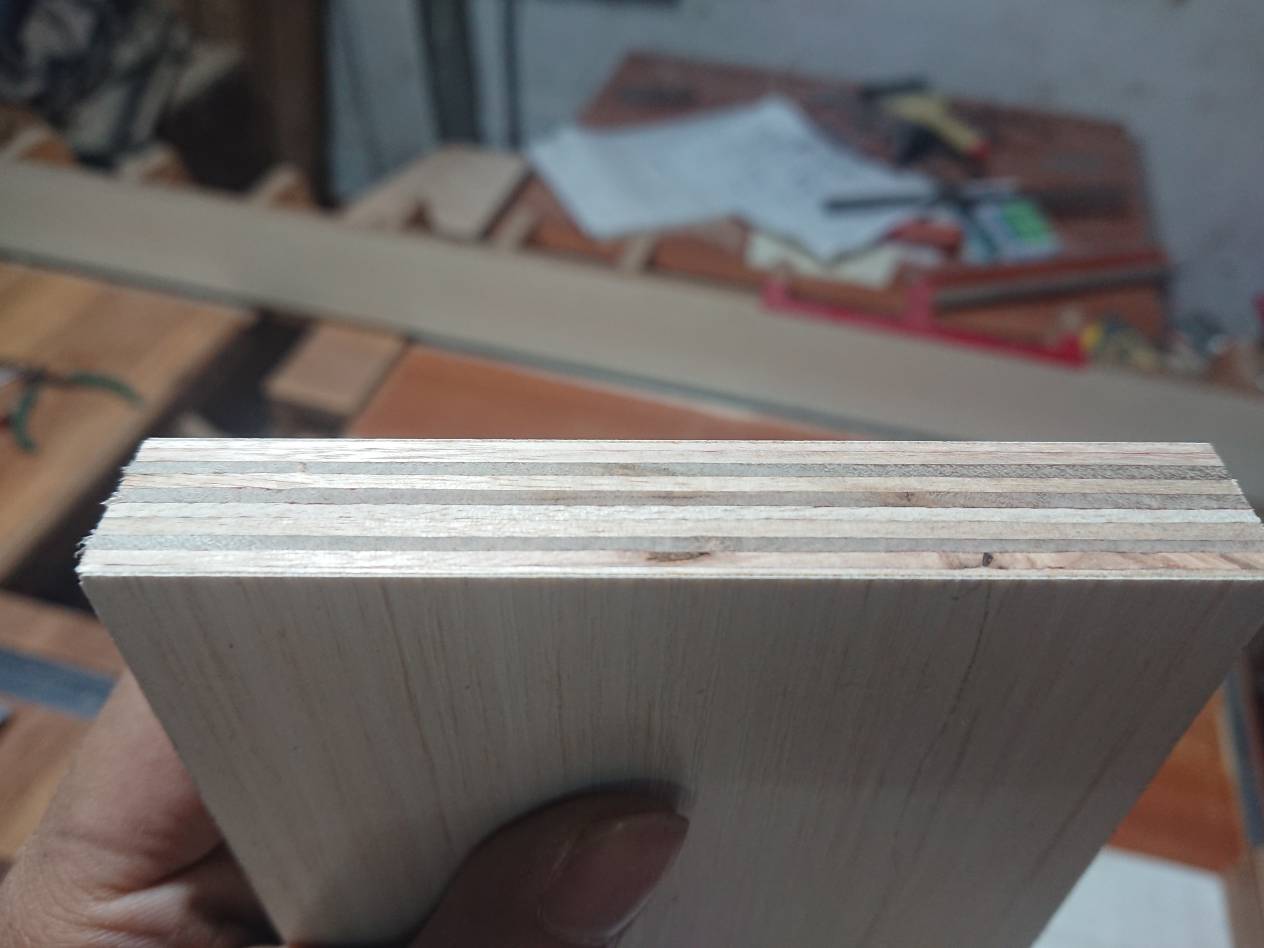

毫无锯痕毫无焦痕毫无崩边* Y& J! \" J0 r( S9 f+ R0 x

+ h9 M1 [) |  X+ A1 [/ A( d; I+ P  R' p: K# Z( {
回复 支持 反对

使用道具 举报

 楼主| 发表于 2020-9-21 21:43:11 来自手机 | 显示全部楼层

/ r5 P; h6 c7 q: ~
回复 支持 反对

使用道具 举报

 楼主| 发表于 2020-9-21 21:44:23 来自手机 | 显示全部楼层
推阻超小,这锯片确实不错8 x9 S% L; }4 b7 d% ]6 s9 L
回复 支持 反对

使用道具 举报
