桌面四轴玉石雕刻机的艰辛路啊

碧夫

真有你的，有耐心，也足够细心，现在看起来跟我的想法有点类似，我就没那个耐心了，属于纸上谈兵，也有另一个原因，前年我堂哥的一个朋友也做玉石雕刻，新机器买回来没几个月就不干了，一堆家当送给了他，他又不懂，找我帮搞定，我也是从小白一个硬生生自学了雕刻，真的连一个可以问的人都没有，那时我还没有发现这个论坛，至今也还半桶水，哈哈哈哈，所以自己做个小机器，把车房改成工作室的想法更加惨遭搁置了，现在看到楼主这帖，以前的想法又开始蠢蠢欲动了。。。。可否加个微信，交个朋友

xxyhr

kengdxy 发表于 2020-7-18 13:18

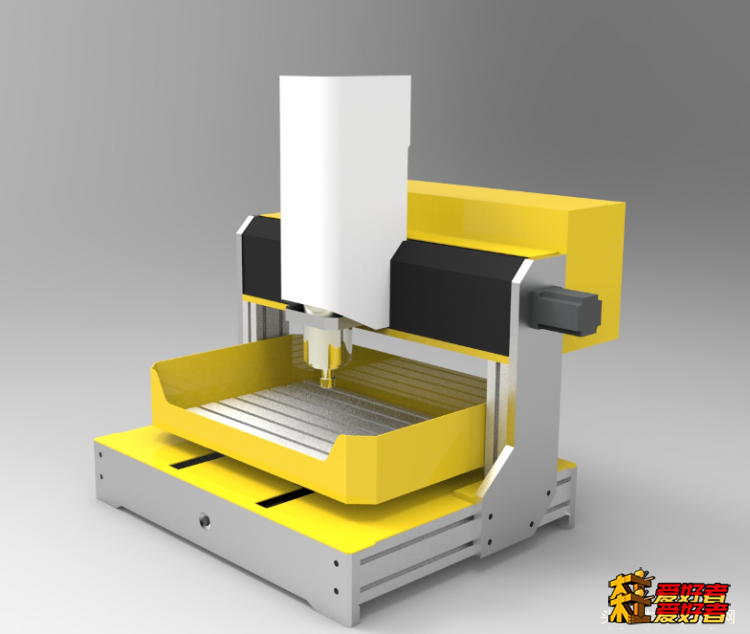

8 r6 l4 z9 w3 k* n$ B: G; c$ B滴水收集盒有若是三轴如何处理固定和密封？有借鉴的大佬作品推荐么？

7 ]6 r- e4 z# a9 X可以参考一下精毅的机器
精毅精毅
- g$ \" L  p. h8 e$ [2 Q& W
, M* p$ e% G% h0 X. G: e5 v2 `

xxyhr

碧夫 发表于 2020-7-25 22:38
7 }. K# s6 Q/ d4 t1 k4 \0 {* i1 l6 K雕刻的石头可不是一般的石头，硬度分分钟超过7，玩刀的知道什么卡巴之类的牛刀热处理过也就6出头，翡翠和 ...

& H9 |, r( M! }5 N0 M% J& d4 |* c是的，F2000想都不刚想，我最高F500
! ~5 Z" S+ X8 j& \2 L' M

xxyhr

碧夫 发表于 2020-7-25 22:49
真有你的，有耐心，也足够细心，现在看起来跟我的想法有点类似，我就没那个耐心了，属于纸上谈兵，也有另一 ...

! p2 o! r# e1 v, gV  RuiHaii  白玉大帝
2 ]4 i- Q0 T$ O' P% S% b
没有耐心不行，不过这都不重要，重要的是兴趣

湖湖

xxyhr 发表于 2020-7-26 20:27
是的，F2000想都不刚想，我最高F500

4 K; p5 f+ W7 D* V. GF2000 其实可以做到的 雕翡翠 也没难到那样。
  j" ]: ?  u$ n3 k0 `, C
4 V. F  V' M% o行距0.02~0.03 跑F2000 很正常。不过要修图 尽量避免掉太陡峭的 面。老行家 雕翡翠真的速度很快。

另外跟轴向电机也有关系  步进是做不到这么高速度的  只能是伺服电机。步进电机毛病就是运行太硬 容易断刀。伺服要柔和的多。
, F, [! A( F3 s6 Y

碧夫

湖湖 发表于 2020-7-27 03:39
7 \4 |6 D1 ~( o  C& m) O+ |- WF2000 其实可以做到的 雕翡翠 也没难到那样。
; X2 ^* V. L, Q, H3 ~; O4 q5 F
' h! v* G9 ^. H; J9 U7 s行距0.02~0.03 跑F2000 很正常。不过要修图 尽量避免掉 ...

3 |' X$ }5 J9 l$ U如果是四轴，可以理解，编辑刀路后转换的时候Y转化为A，是可能的，但是刀具也不能太烂，三轴上到F2000，我真的就没见过了，想起以前我硬着头皮上到F1200左右，不记得是1000还是1200了，反正差不多，从此噩梦开始。。。哪怕把行距跳调到0.02，你敢试它就敢蹦，不想刀挂只能祈祷上帝保佑，我雕刻翡翠还很少把行距调到0.03以上，不是不行，实在是太容易蹦刀了，我试过不信邪，把图顺了又顺改了又改，还是蹦刀不断，哪怕是连续换三家公司的刀都没有用，最后换刀换刀没脾气，只有老老实实把F值降到几百，只偶有比较好雕的，个头不大，才小心翼翼往上调一点点，我以为只有我这么干，后来去过坪洲一些客户那里喝茶，特意跑到他们雕刻房，惊讶的发现，他们的参数比我的还保守

湖湖

7 s& `. M8 P8 W: P, b. o( O

碧夫 发表于 2020-7-27 21:18
( g7 O3 D- P+ J- _如果是四轴，可以理解，编辑刀路后转换的时候Y转化为A，是可能的，但是刀具也不能太烂，三轴上到F2000， ...

; p/ U4 b% K, d) ]: X) t* e' t跑不快的 基本都是用步进电机的 无论 闭环开环。 并不是说 步进跑不到那个速度。

* k+ P' G" H: X! j: }7 k+ i% H这个跟电机原理有关。步进电机是1步步跑的。 举个不太恰当的例子  步进电机 就像有1种旋转开关 。分很多档 手一拨 就咔哒咔哒响。 是一级一级转过去的。 这种旋转 运行起来 很生硬。 很容易导致断刀。

/ b/ Y/ N7 F1 X' P9 }+ A0 r8 D8 g; X能跑的快的都是伺服电机。 伺服电机运转 其实跟异步电机是完全一样的。 整个旋转是很流畅 顺滑 自然的。 通过调整电流实现减速加速 相当无缝连接旋转。 所以断刀就很少。

你们买雕刻机 又没人懂电机 机械。别人怎么忽悠 都行。花很多钱买垃圾。 这种事看的太多。
( A7 t" Q1 n" f; A0 e/ C4 Y9 h* e; C
; |0 q& Q8 S6 C1 c  J  b) `( ^简易伺服电机 0.02 雕刻翡翠 只要不是图太陡峭 跑F2000是很正常的。当然 你不能用0.5以下的刀。一般雕翡翠 都是1~0.5 的金刚砂磨头。 0.5以下 只适合要求比较精细的 那个只能慢慢跑了
# i4 }$ S* G8 T. F$ p2 g, O

碧夫

湖湖 发表于 2020-07-28 03:11
/ @5 K2 p3 M9 ~7 n) @本帖最后由 湖湖 于 2020-7-28 03:26 编辑


跑不快的 基本都是用步进电机的 无论 闭环开环。 并不是说 步进跑不到那个速度。
% p2 r* G+ C/ F8 o
这个跟电机原理有关。步进电机是1步步跑的。 举个不太恰当的例子  步进电机 就像有1种旋转开关 。分很多档 手一拨 就咔哒咔哒响。 是一级一级转过去的。 这种旋转 运行起来 很生硬。 很容易导致断刀。

- Z" I# U* {1 z能跑的快的都是伺服电机。 伺服电机运转 其实跟异步电机是完全一样的。 整个旋转是很流畅 顺滑 自然的。 通过调整电流实现减速加速 相当无缝连接旋转。 所以断刀就很少。
7 H! Z; a( l) P! x' \. |! |+ f- i
& `8 ~9 M- l7 l. _6 r! f你们买雕刻机 又没人懂电机 机械。别人怎么忽悠 都行。花很多钱买垃圾。 这种事看的太多。
+ D: l8 e' O/ N. M0 f8 g
, ]7 m% C$ V) R" e; ?2 n. b简易伺服电机 0.02 雕刻翡翠 只要不是图太陡峭 跑F2000是很正常的。当然 你不能用0.5以下的刀。一般雕翡翠 都是1~0.5 的金刚砂磨头。 0.5以下 只适合要求比较精细的 那个只能慢慢跑了

) O& m+ x& N; L* b这么解释完全理解，我现在用的机器没拆过估计也是伺服电机，不过要想高速运行，刀具同心度要好，夹头精度也不能太差，料子要粘得稳，承载料子的基板也要稳固不能弹性太大，一句话机器运行尽量避免抖动震动，估计就没啥问题了，

ggf821

{:11_571:}{:11_571:}{:11_571:}{:11_571:}{:11_571:}

政府跟我混

机器看起来氧化了，让加工中心做的吗？。导轨的螺丝孔是自己打的还是让加工中心打好的？

zshyq

楼主厉害，有韧劲，我们学习的榜样！

jeep213

396435204 发表于 2020-7-13 09:18
貌似和我的有点像！y轴竟然单推？

太喜欢这种了,成品买不到,自己做又没有能力和毅力.......口水哗哗.

暗影随风

jeep213 发表于 2020-12-30 11:20
太喜欢这种了,成品买不到,自己做又没有能力和毅力.......口水哗哗.

' X' W' w: p1 y* N6 a成品好像有，我好像在小黄鱼见过。

Arthur，NEP

xxyhr 发表于 2020-07-12 22:35
我问过板子商家，商家说不可以，但可以设置一个从属轴，板子是5轴的，另一个Y轴可以接到C轴上，我没试过，就只用了单Y轴，C轴闲置

: g8 ^% h7 q9 X  T% H0 \7 pY轴两个丝杆用同步带连上不可以吗？

湖湖

xxyhr 发表于 2020-7-12 22:35
我问过板子商家，商家说不可以，但可以设置一个从属轴，板子是5轴的，另一个Y轴可以接到C轴上，我没试过 ...

1 y& p+ K( ]4 R/ y* \& L  ^可以 单电机 带两个丝杆 。 简单 。

2 w, V( D+ Y1 u- i! V' Q% C/ L1个 电机用联轴器连丝杆 。丝杆在通过同步轮 连另一根丝杆。 这样就 完全 同步了

同步带 中间用一个 涨紧轮 拉紧
