桌面四轴玉石雕刻机的艰辛路啊

xxyhr

新人一枚，潜水贵宝地已经两年多了，各种看，各种学，各种练，今天，终于鼓足勇气充了5个大洋，可以发帖回复了，欧耶。

我是一个喜欢折腾的人，从一窍不通，到现在懵懵懂懂经历了两年，自打做出了东西，做出了成品，脸上露出笑容的那一刻，所有的付出，汗水都是值得的，成就感满满。

一切的开始都是从看到，用户:396435204 的桌面雕刻机开始，很是喜欢，好想要，日想夜想。。

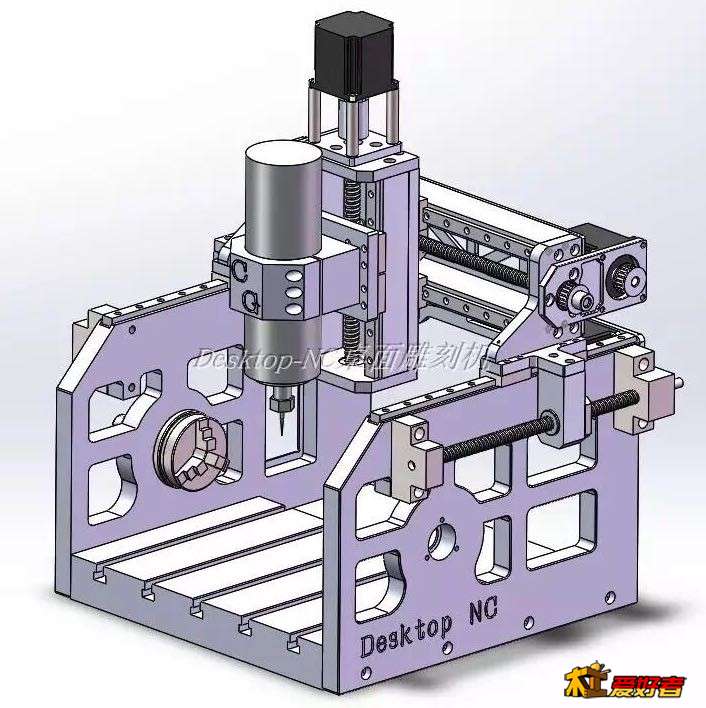

没错就是这台，就是这台小机，让我深深陷入无法自拔，从此走向这条不归路

桌面上的雕刻机，一个字，方便，就雕刻机来说，不需要太大，咱又不是工业阶级，咱不就图一乐么，根据个人需要选择适合自己的就行了，我的需求就是做一些小件，个人爱好，也和职业有关系。他某宝小店有卖这种小机，我本想直接入手一台，但是由于谈的不愉快，此处省略1万字。于是呼我开始走向我的折腾之路，自己造。

我的思路是，我是做白玉的，和田玉，有新疆的，有青海的，有俄罗斯的，偶尔也做做贵州糟糠料，成品居多，大多数是自己买成品拿去卖，偶尔也会买一些料子拿去工作室找师傅加工，机加工的话就做做牌子之类的，想要一台雕刻机就是想多年屯下来的小边角料或者买一些料子自己在家里面加工一下，雕一些自己喜欢的题材，主做立体件，做牌子的话拿出去加工三十五十的就搞定了雕刻机的意义不大。就是有这些个想法，让我一步步坚持下来，扯的有点远了，回到正题。

有了合适自己的机型，就要朝着那个方向走，凡事要一步一步来，心急吃不了热豆腐，第一步，画图，不会UG，就连CAD咱都不会，啥也不会，没事，有度娘，问度娘，度娘说CAD比UG方便，易学，于是咱开始学习，埋头苦练，各种查各种看，折腾了一个月，图终于画好了，咱不从他那里买机器，但咱可以照着仿一台差不多的啊

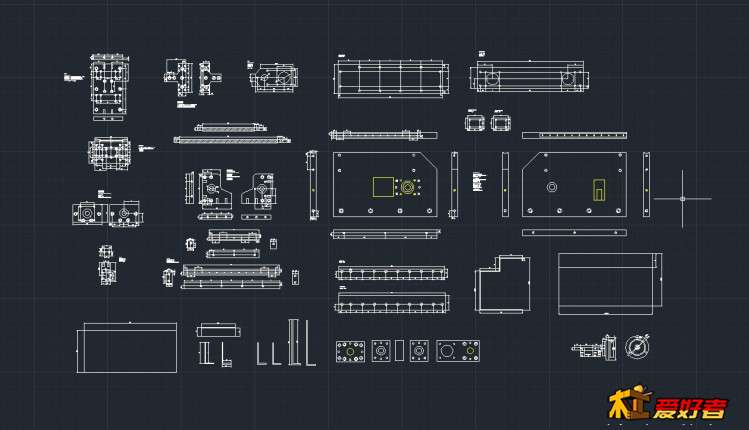

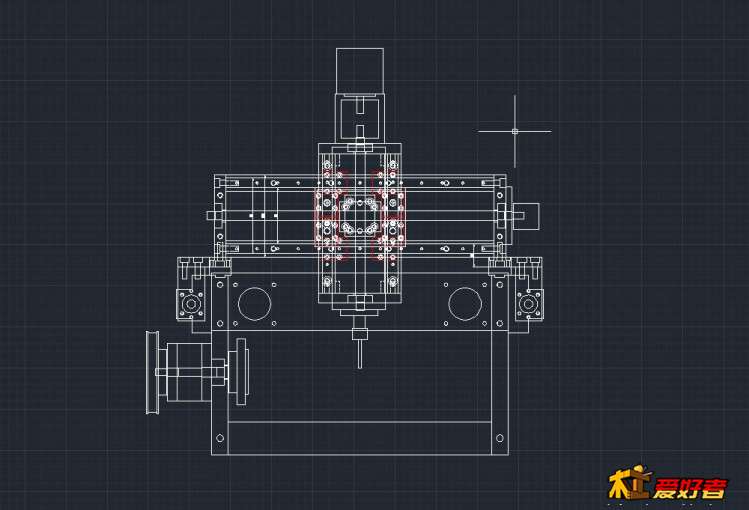

图纸画的不好，业余水平，凑合看吧，估摸着根据他的尺寸，不可能百分百一样，但个人感觉是差不多就行了，也做了一些改动，全铝机身，台面就用4080加厚的铝型材，这完全是入门的玩具机啊。





其实画图挺不容易的，特别是新手，一坐就是一个晚上，累。有了图纸接下来就是找工厂加工了，小弟住在苏州的城边，家中附件小厂多，拿着图纸我就去了，报价有便宜的有贵了，咱就找最便宜的一家做，节约成本嘛。。咱也是会过日子的人。



做出来了，老板说拿去电镀一下更美观，果断拿去电镀，会过日子也不能省这几个钱

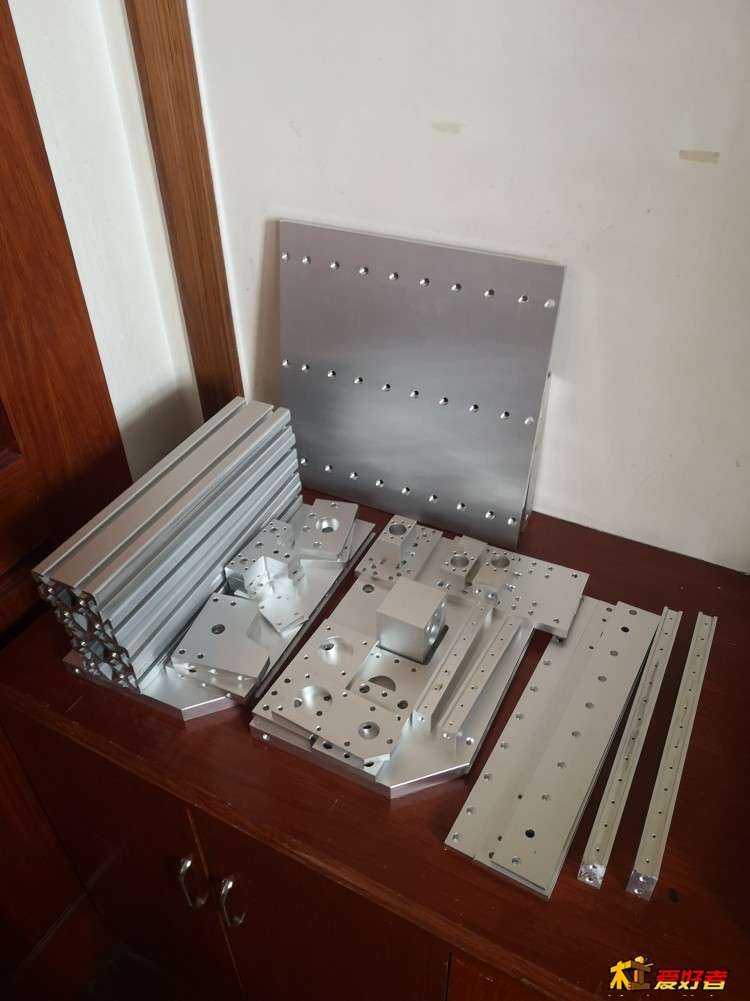

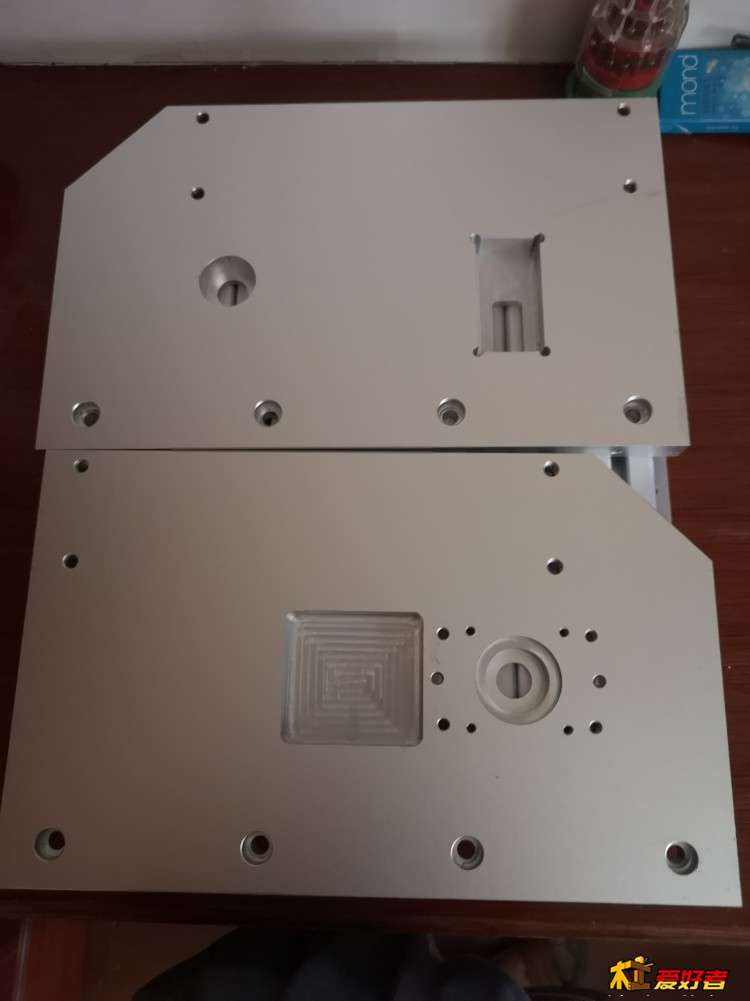

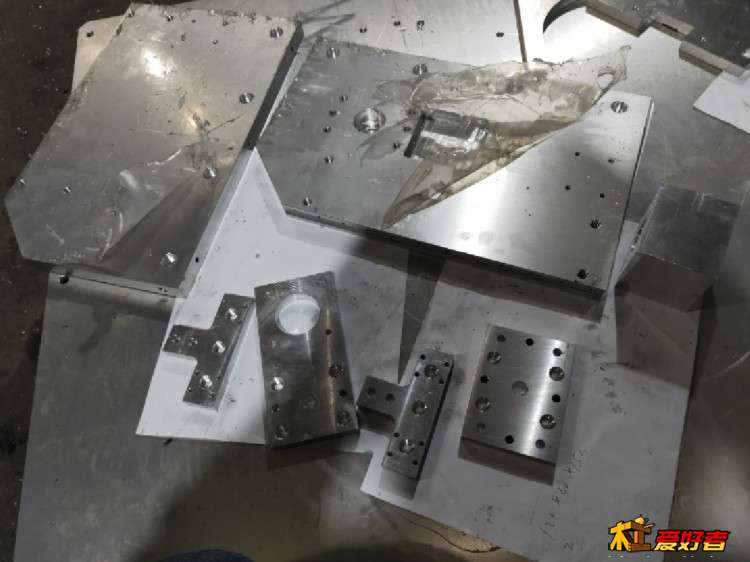

拿到家是这样的，做工还可以，小厂便宜，小厂便宜，小厂便宜。

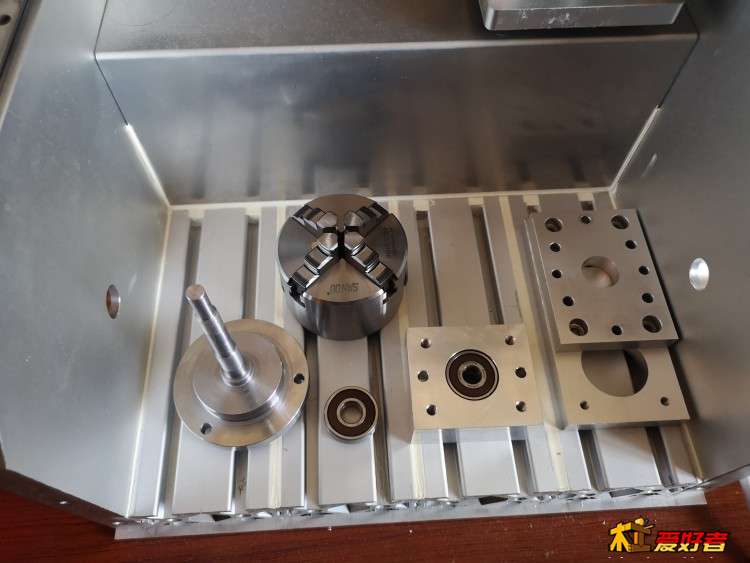

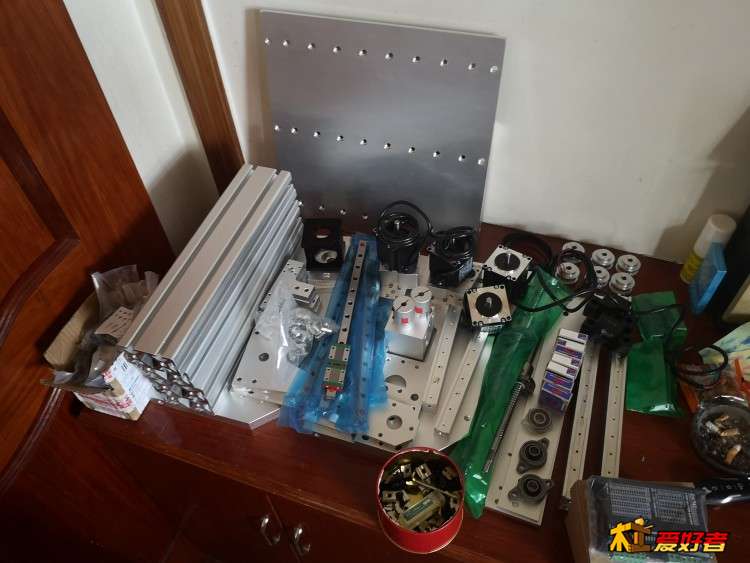

东西到家后测一下尺寸，各个都没问题，开始某宝采购配件，各种螺丝轴承线轨电机丝杆轮子皮带，各种买。

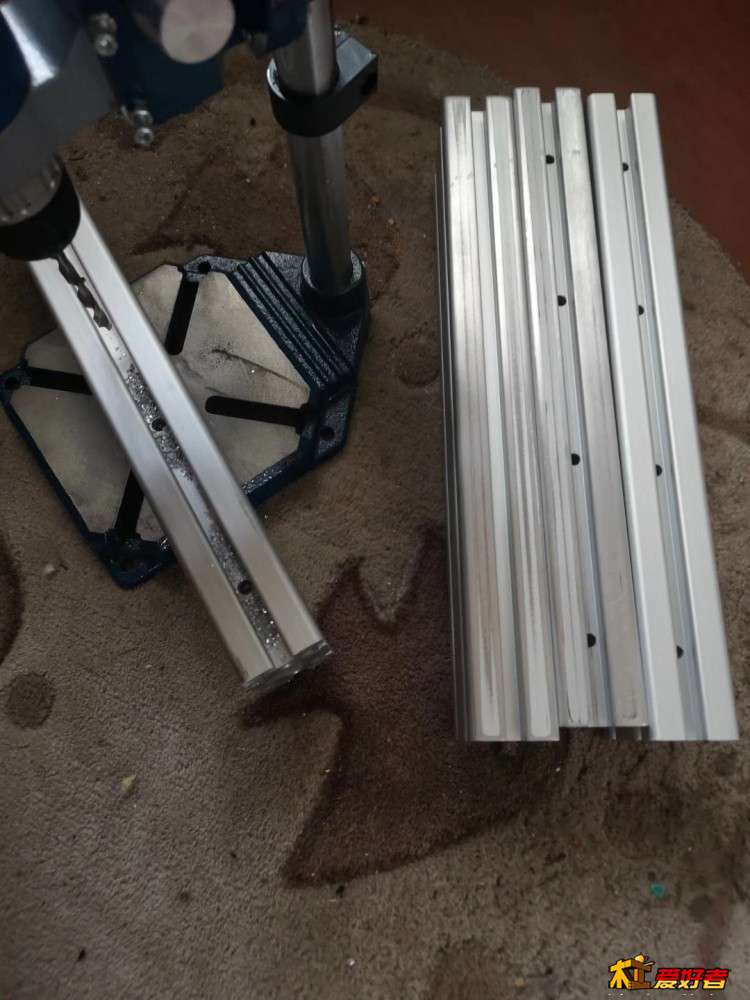

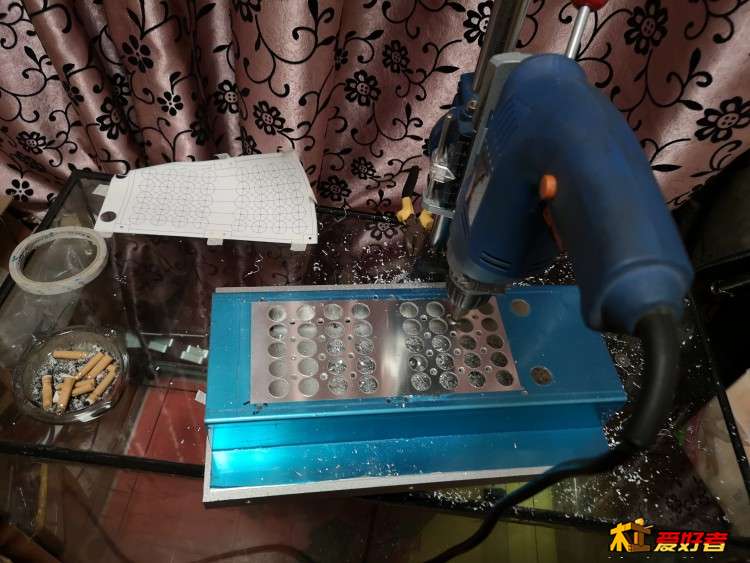

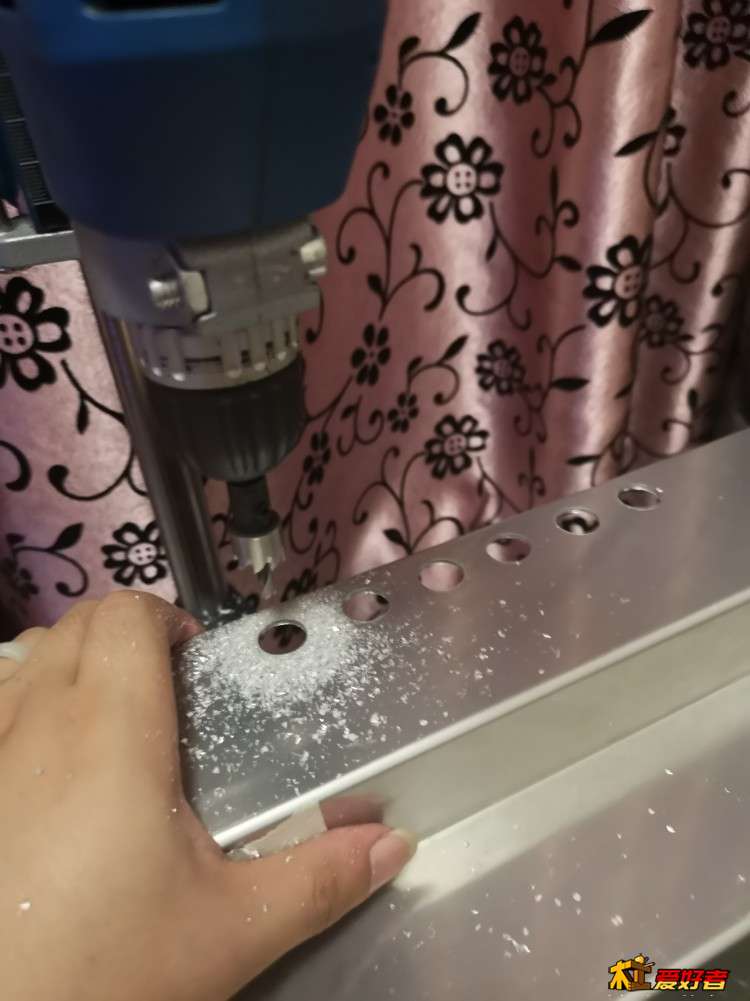

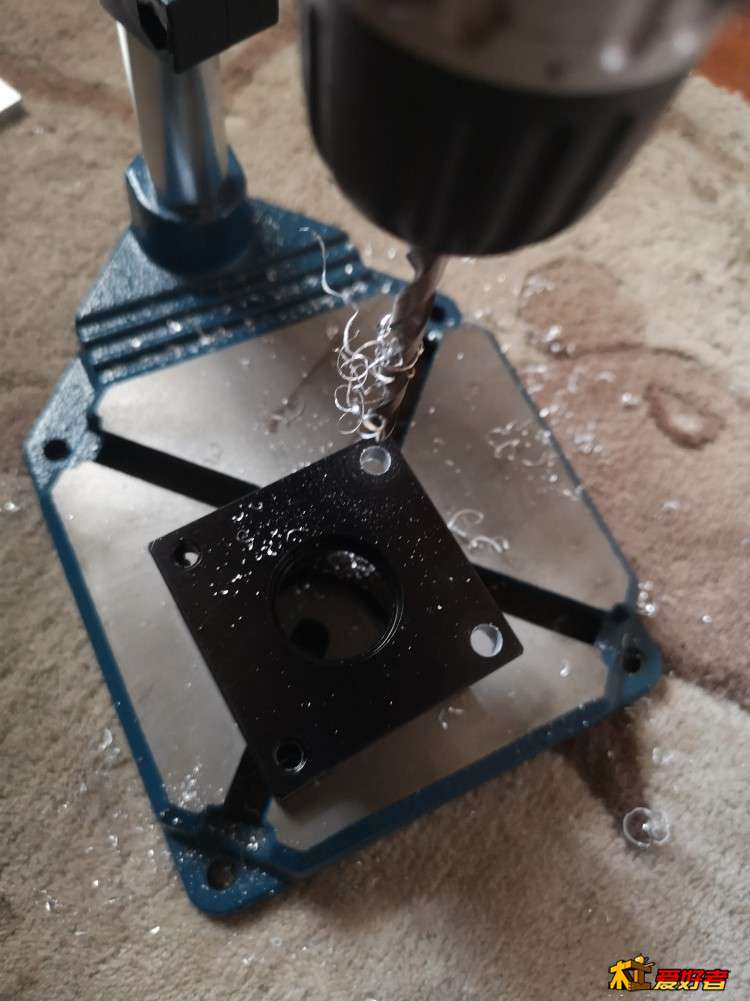

各种折腾各种造，一把小手电钻加支架，成就大梦想。

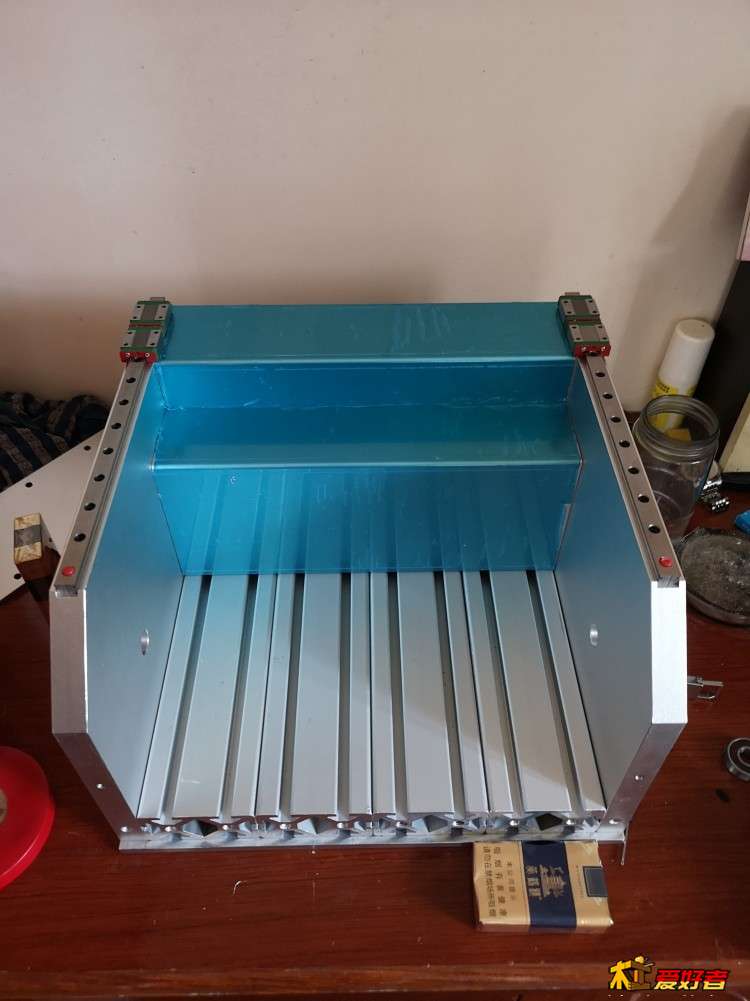

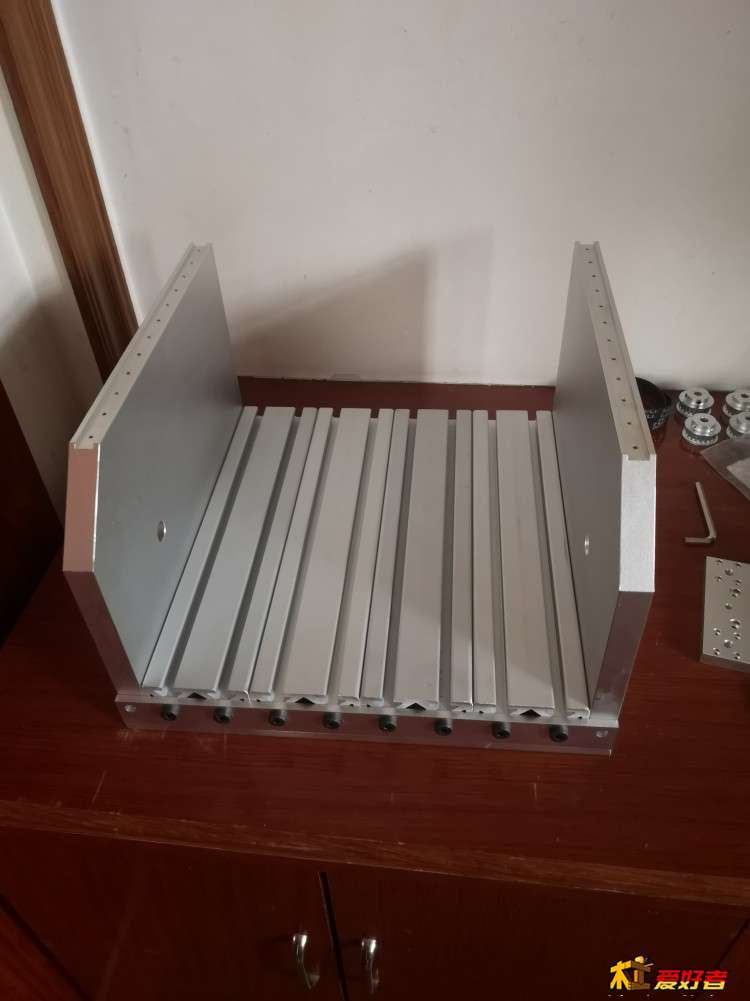

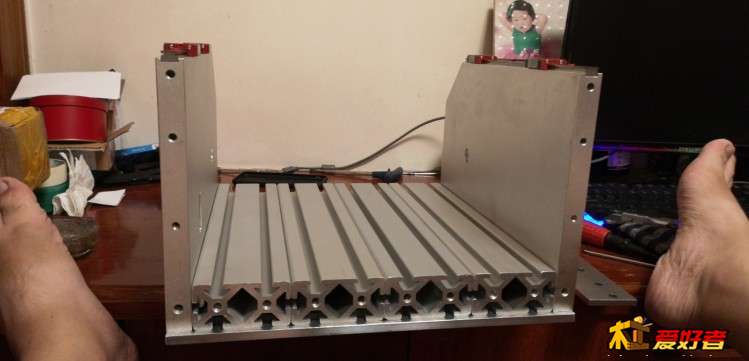

4080x350加厚的铝型材，中间打孔用螺丝固定。

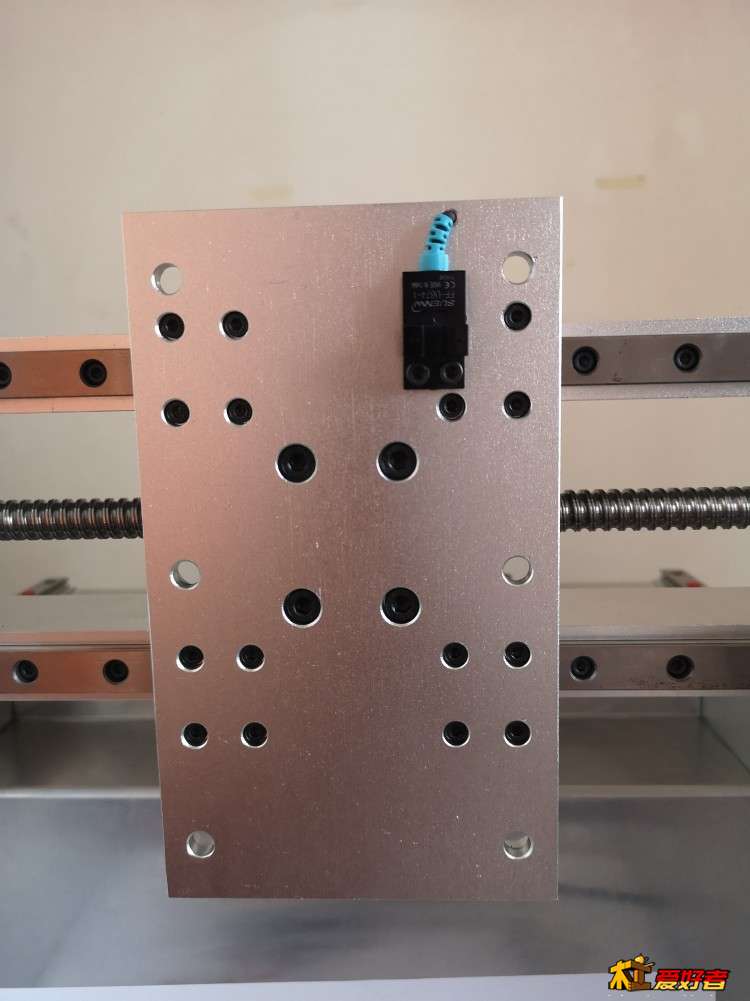

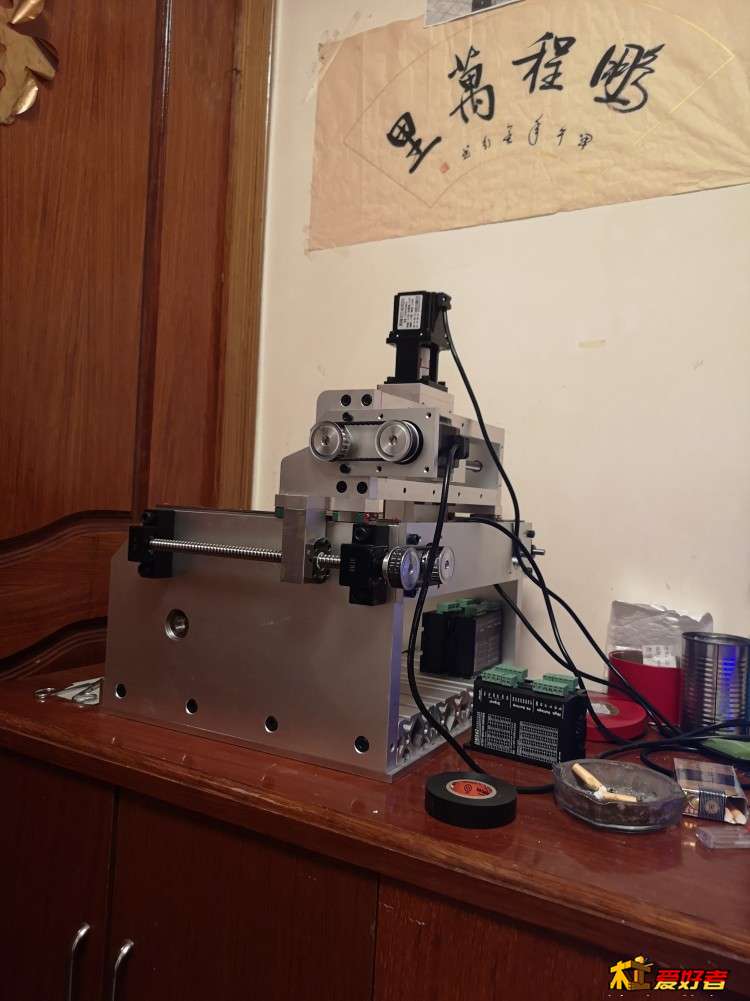

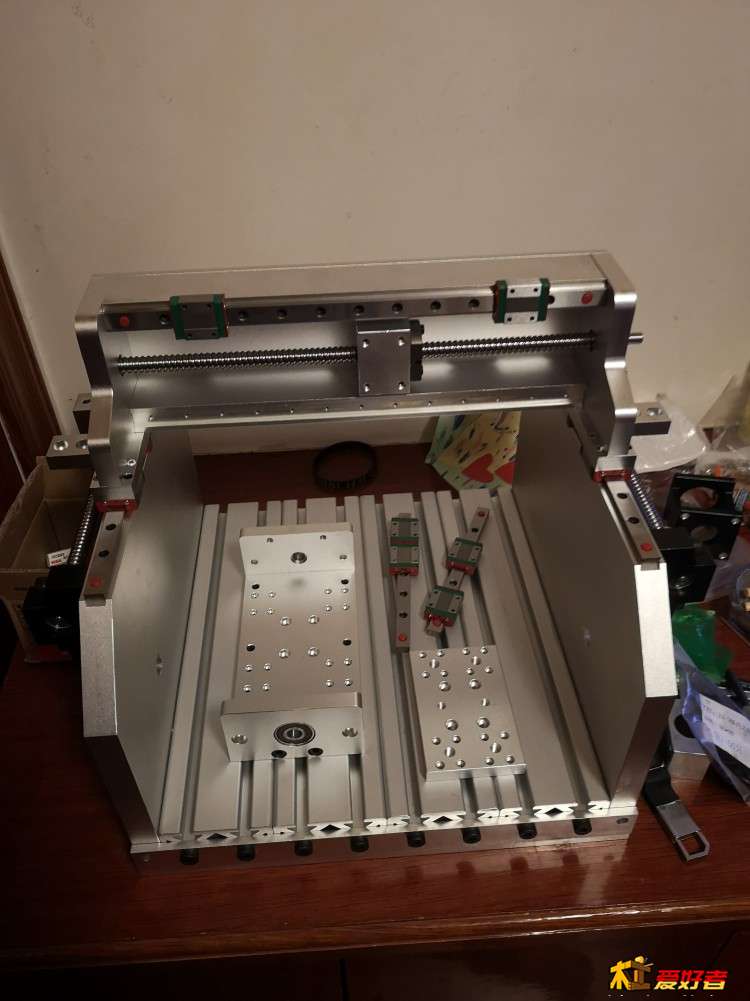

一切准备就绪，开始组装。









已经有点样子了，但是却要拆了，很多细节需要改进一样，拆了拿去二次加工一下。

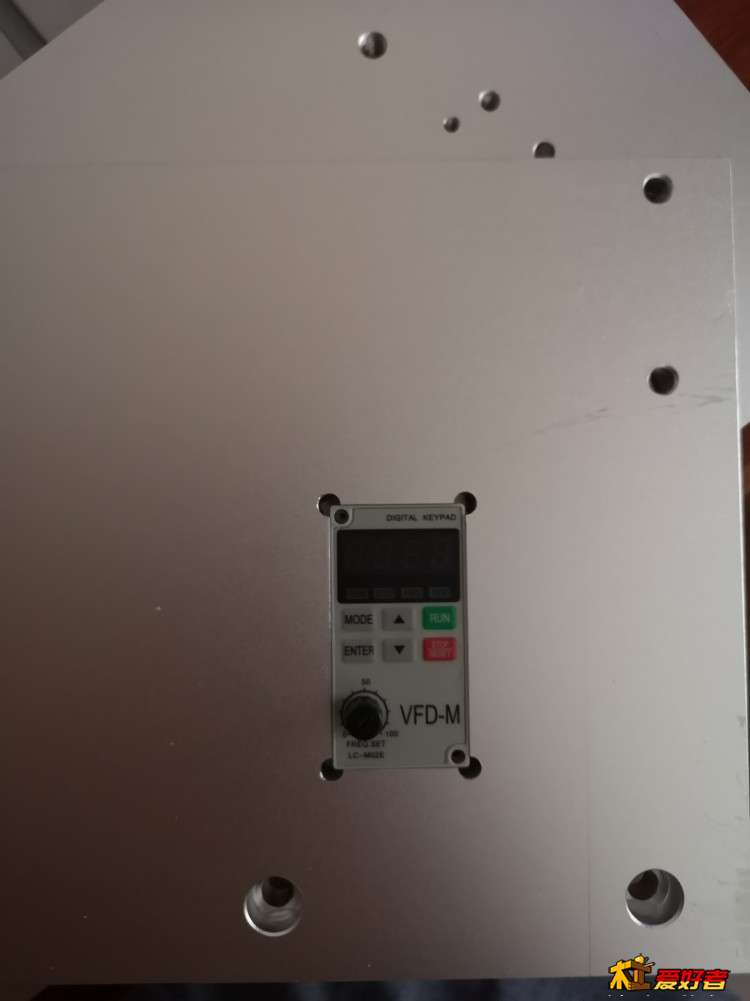

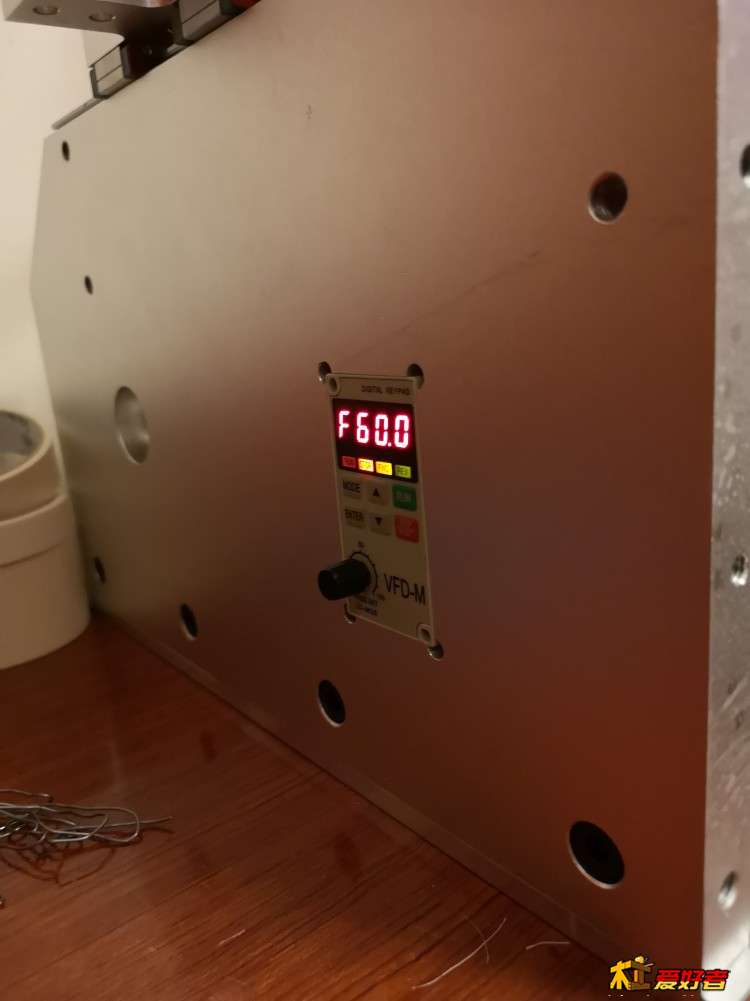

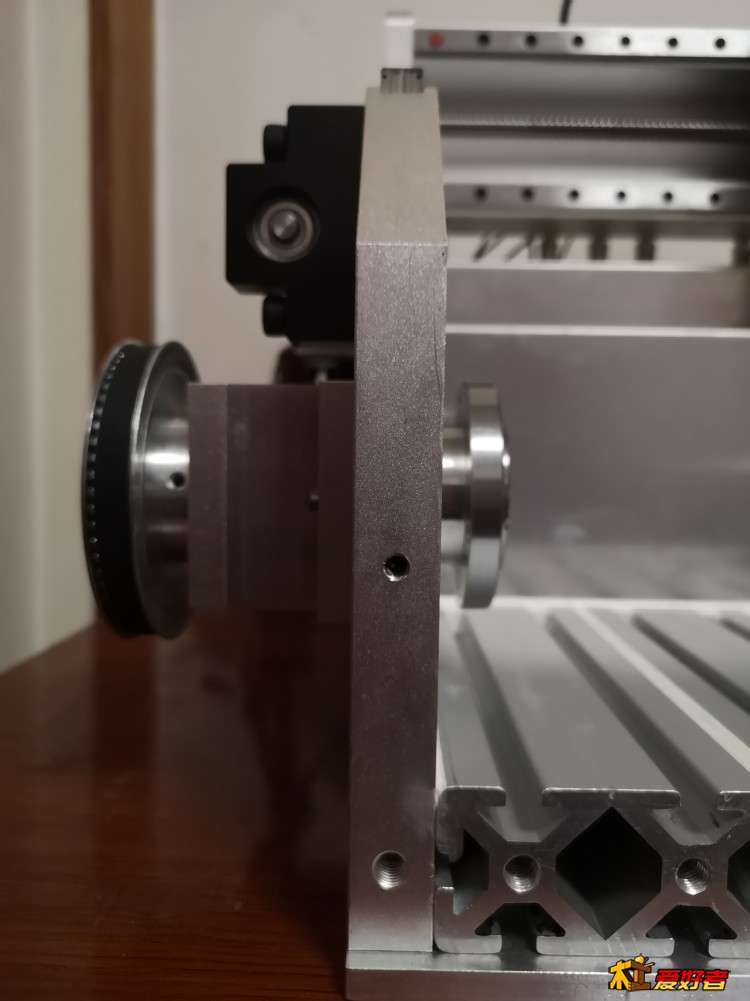

加工了变频器数显槽和A轴电机槽

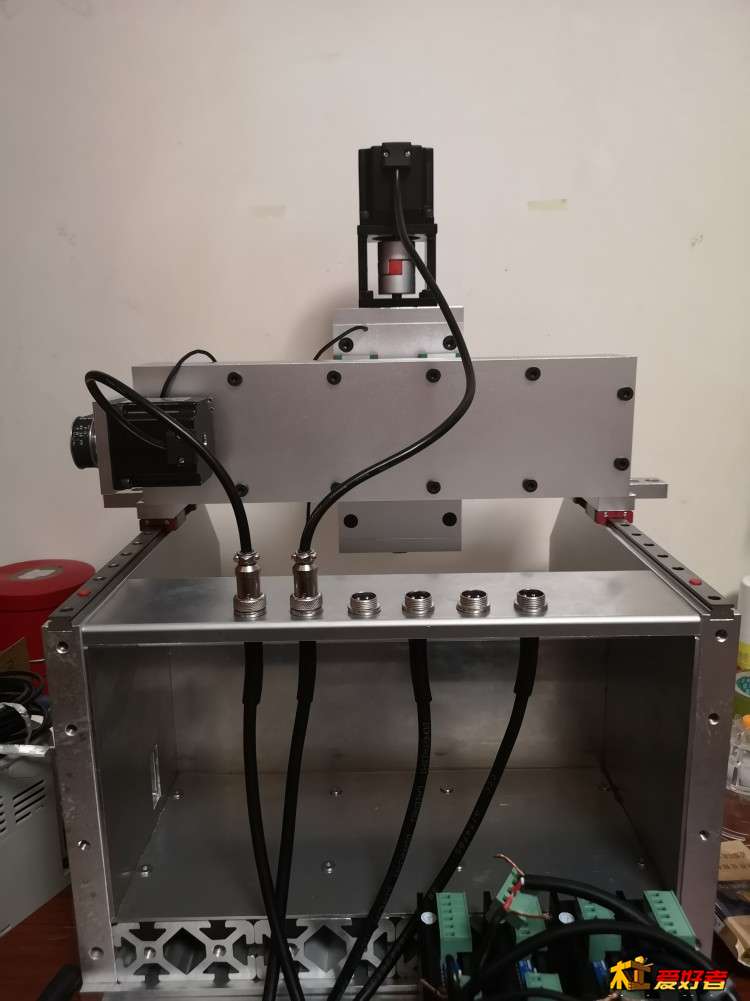

装机

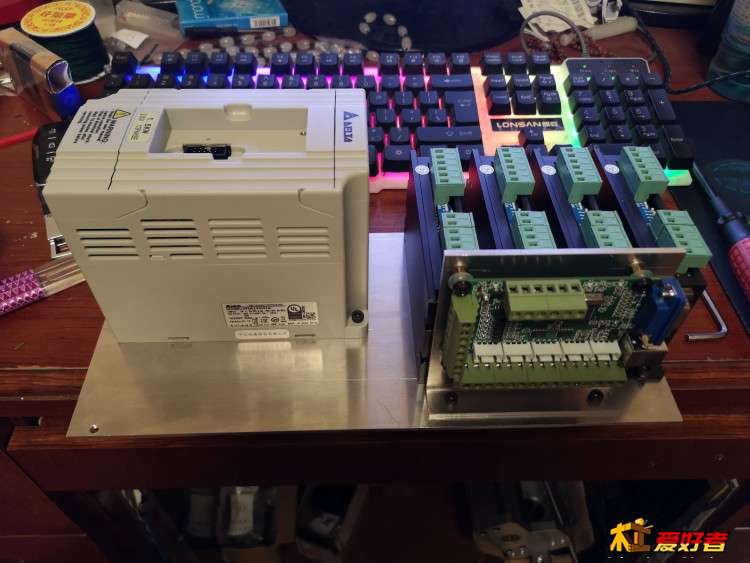

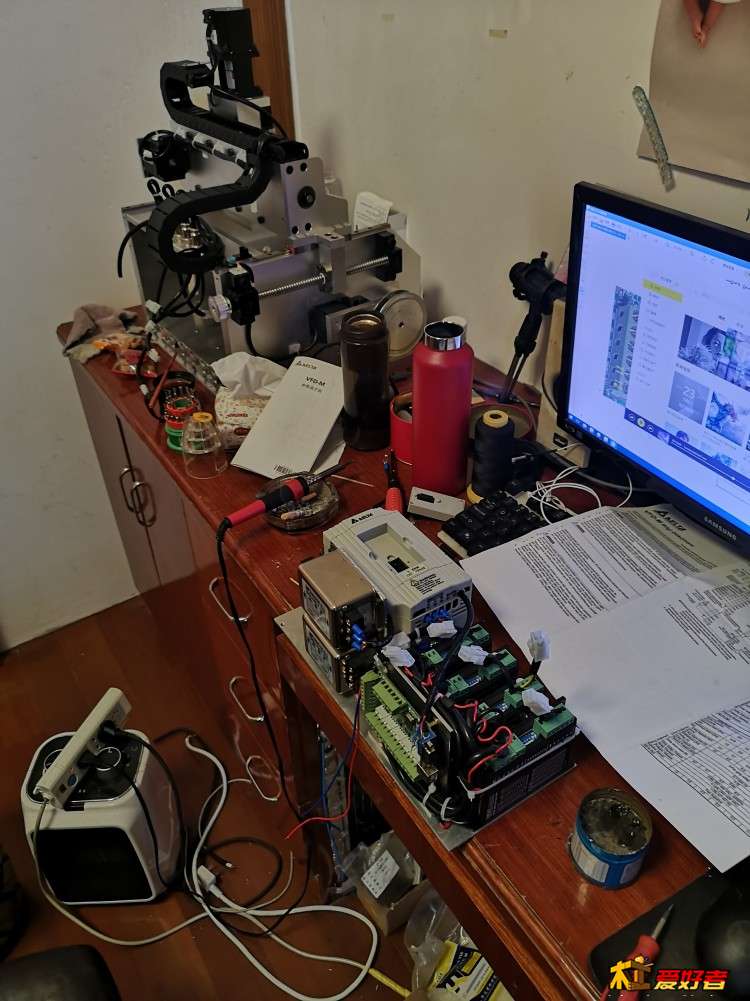

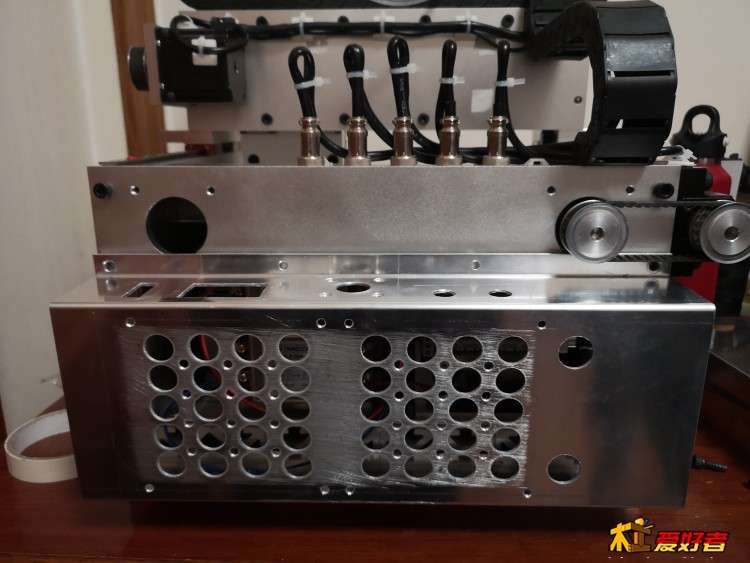

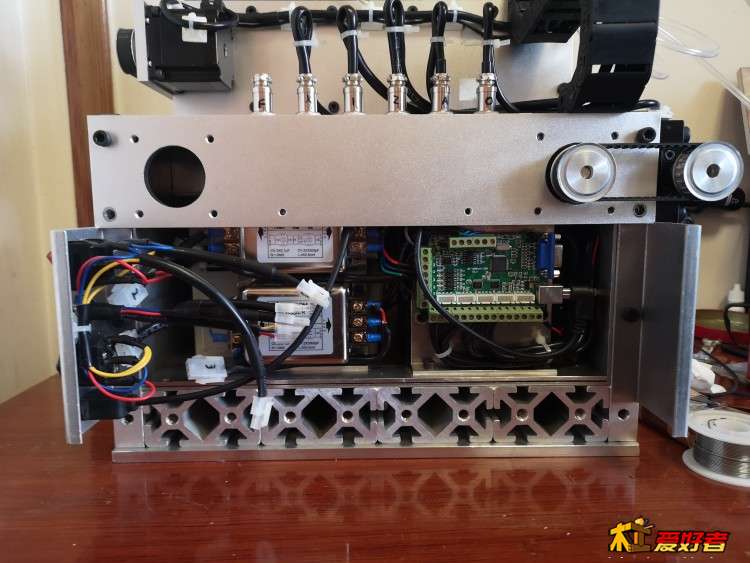

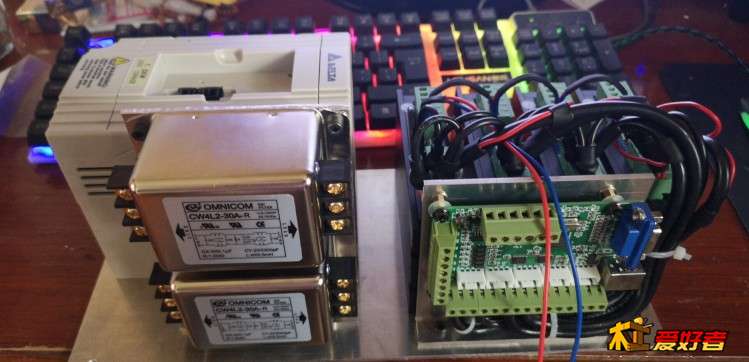

折腾和测试了好多天，基本上就这样了，接下来接电路

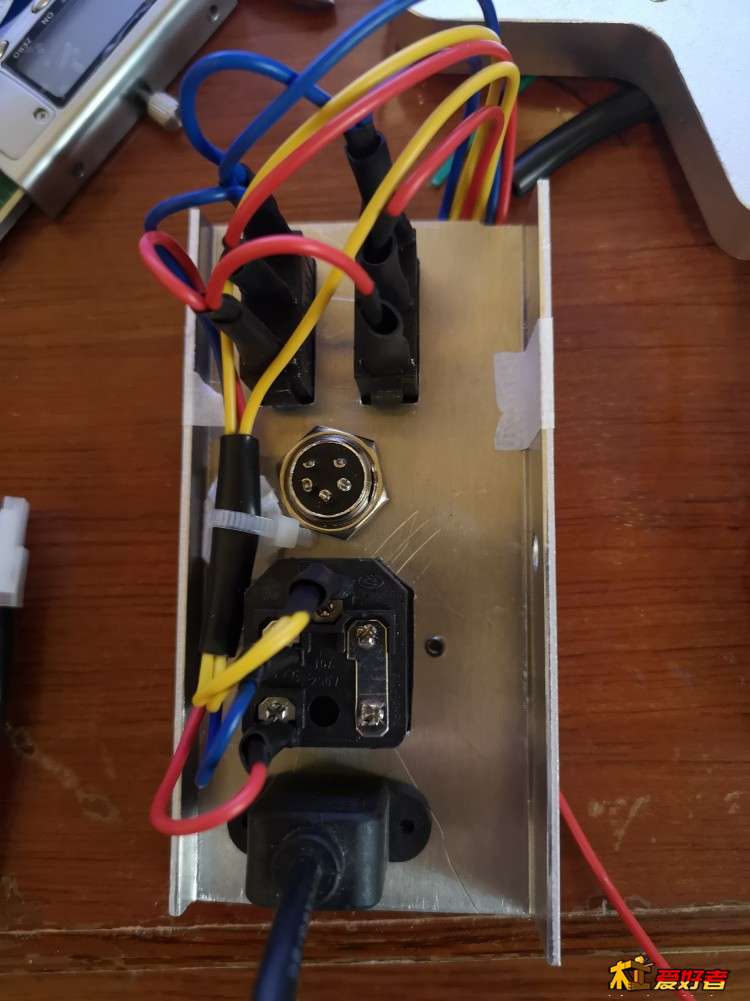

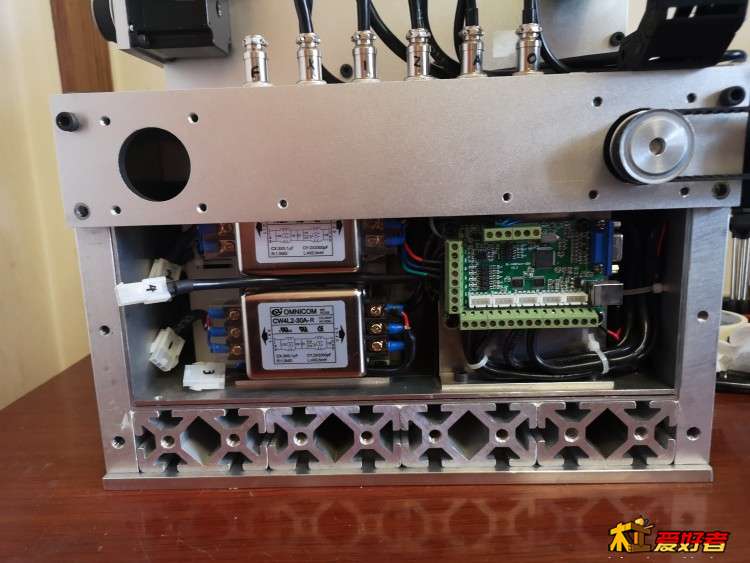

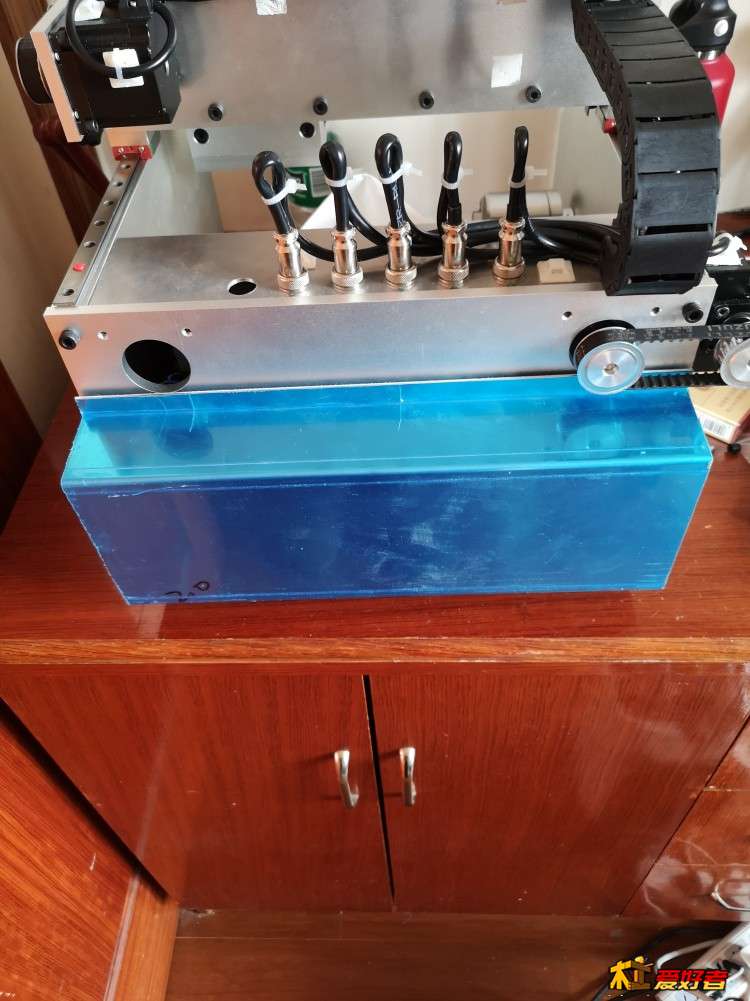

麻雀虽小，五脏俱全，空间太小了，只能把电源放在外面了，委屈电源了。









本来想装两个散热风扇完事，结果继续折腾。

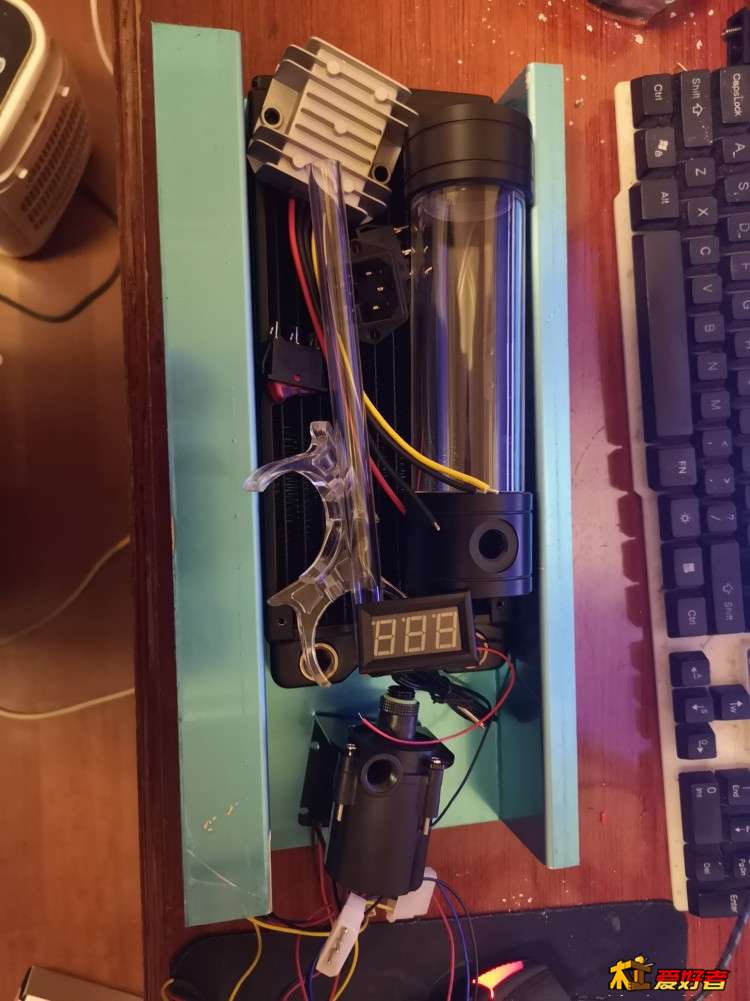

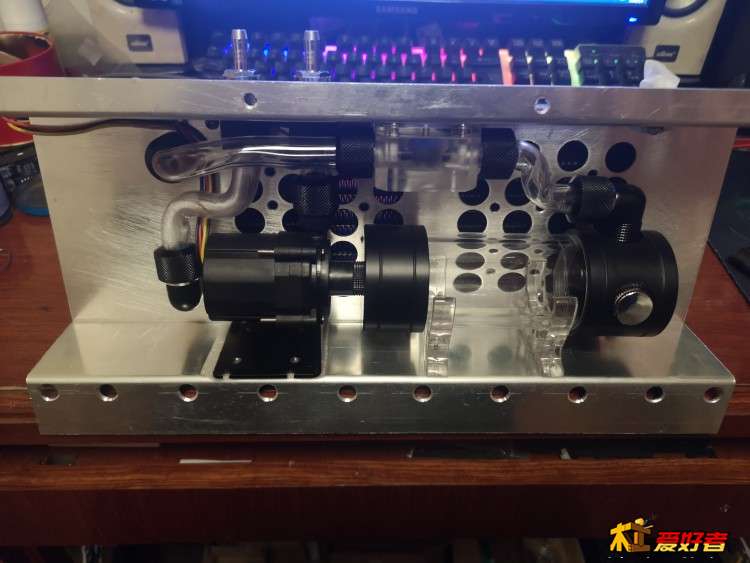

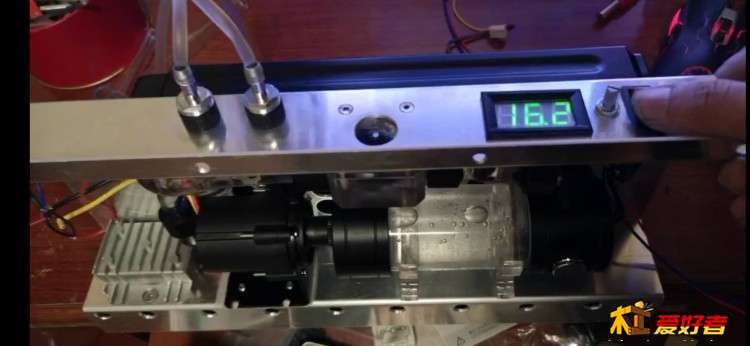

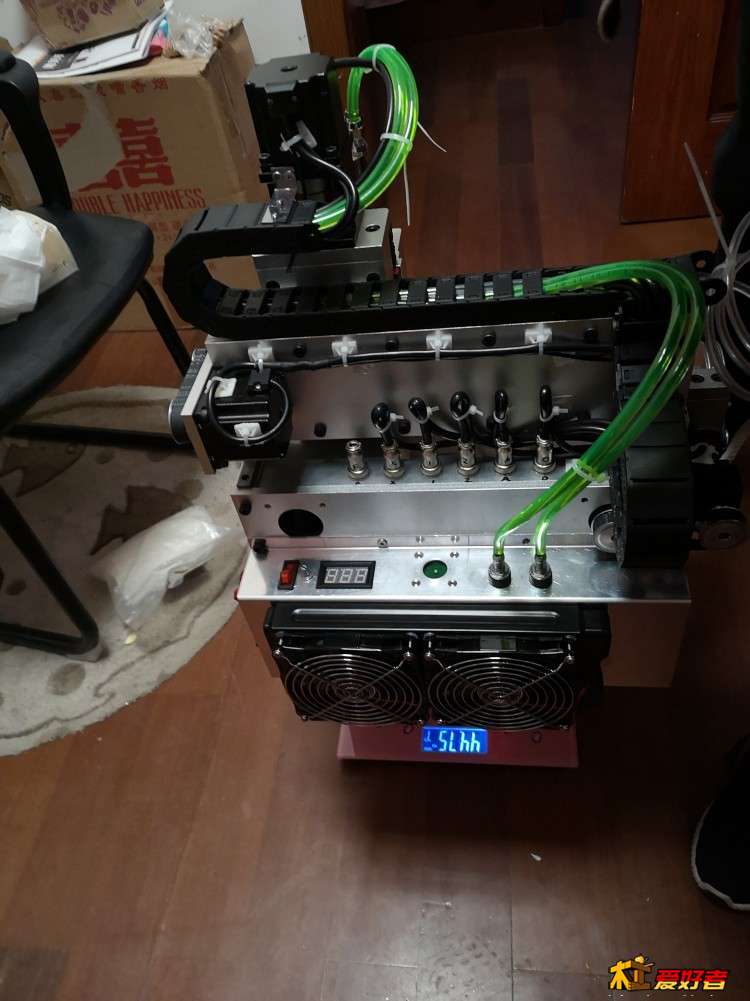

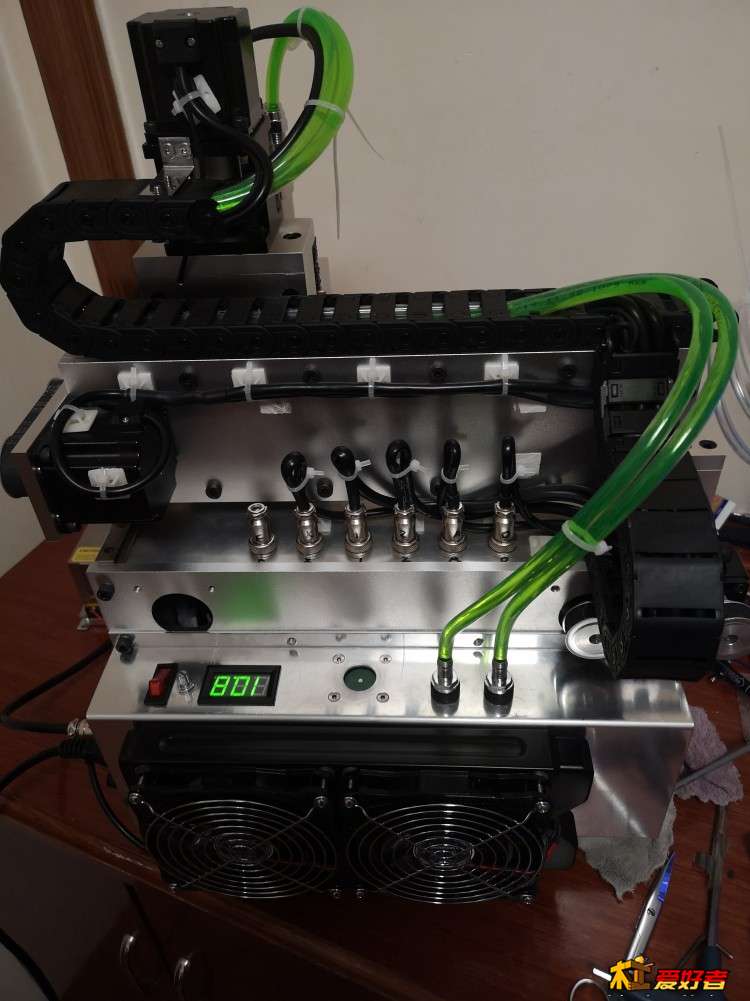

主轴水冷循环

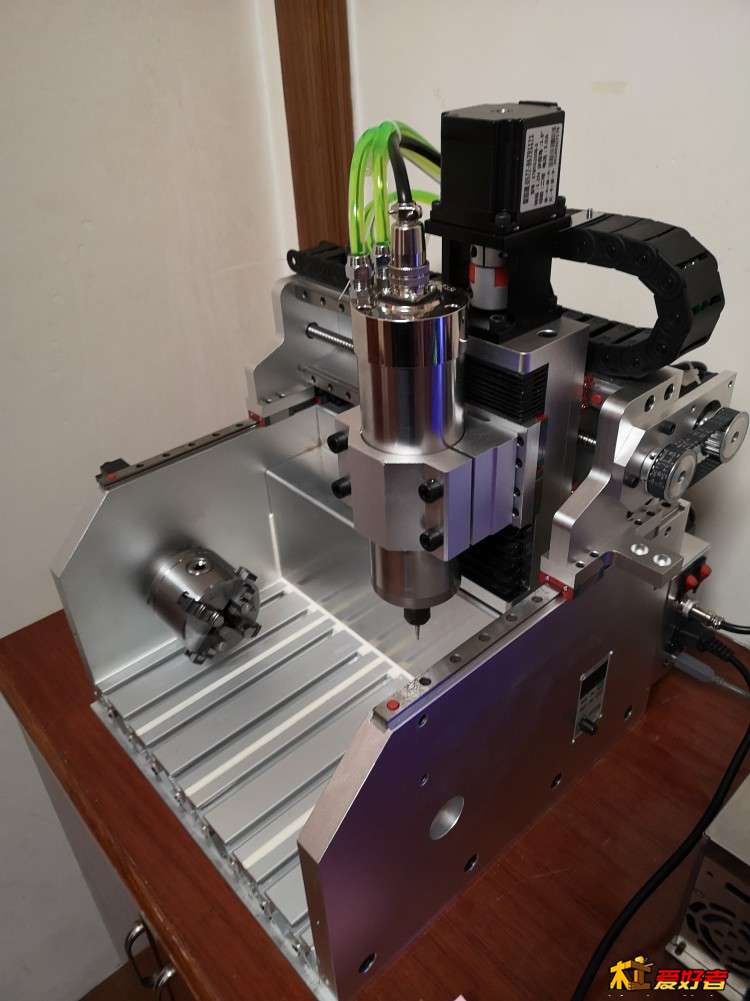

机器总尺寸为440x460x500

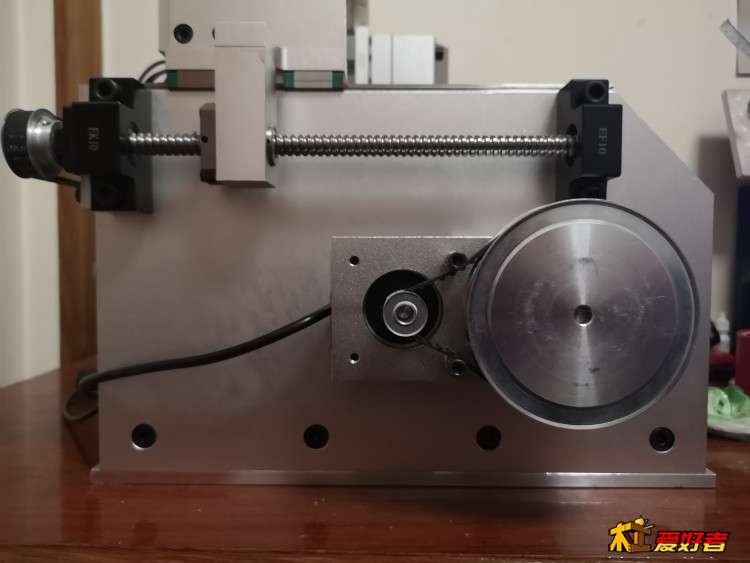

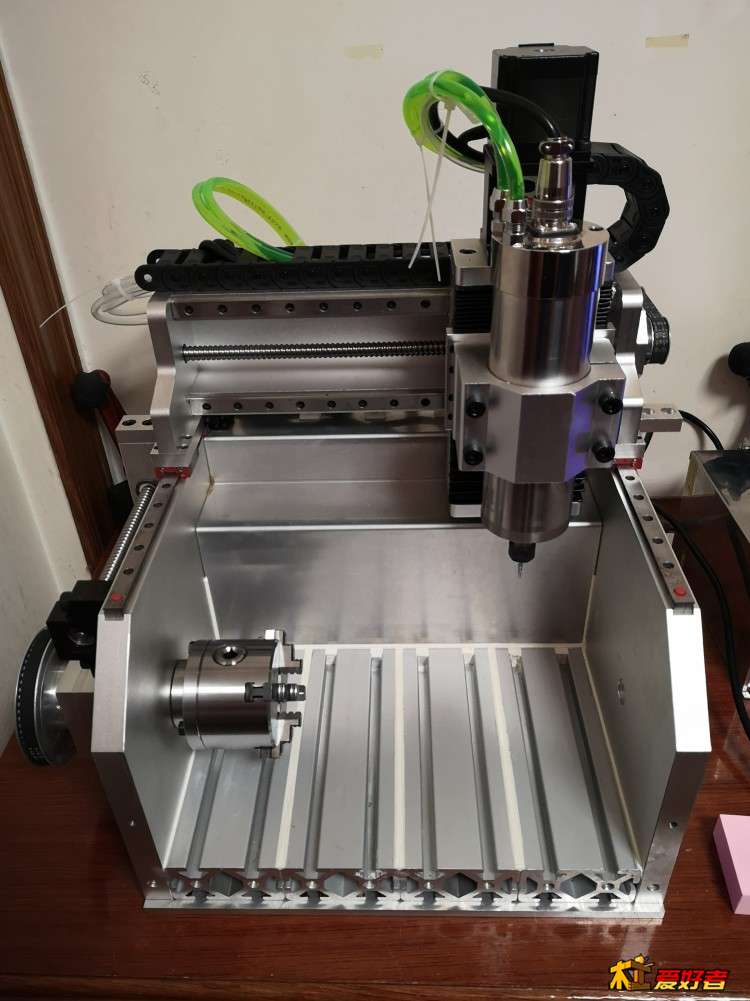

台达变频器，800W防水主轴水冷一体，国产线轨，全铝机身，57步进电机，1024丝杆，本来是双Y轴，后来发现单Y也可以。

组装机器从夏天折腾到了冬天，从冬天又折腾到了夏天，我也是小白一个，什么都不懂，问度娘，有时候度娘也是小白，装机，调试，拆机，在装机在调试在拆机，设置，设置，设置，如此反反复复，头都大了，颈椎病都犯过三次，对于小白来说是真的难，所以动手能力差的，建议直接买成品，像我一样喜欢折腾不跌不休的小白请尽情造吧。只要你努力，只要不烂尾，爱情会有的。。

机器有了，接下来是试机环节，之前有空转圆雕试机，这次咱真刀真枪的干，既然是四轴，咱就来个四轴联动，试机需要刀路，学习PowerMill，又是埋头苦学，什么曲线啊曲面啊犀牛啊精雕啊，设置啊，小白一头雾水，但是只要你肯学，钻研，摸索，坐的住，就没有你学不会的，坛子里的大神们也发有很多教程，很容易就能搜到。这些刀路不难学，前提是你要有一台机器。

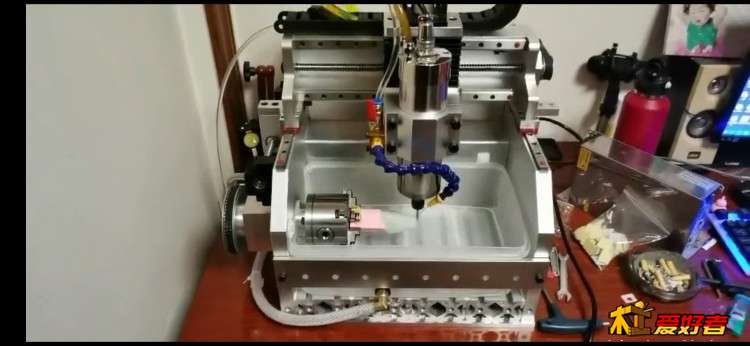

四轴四联动试机

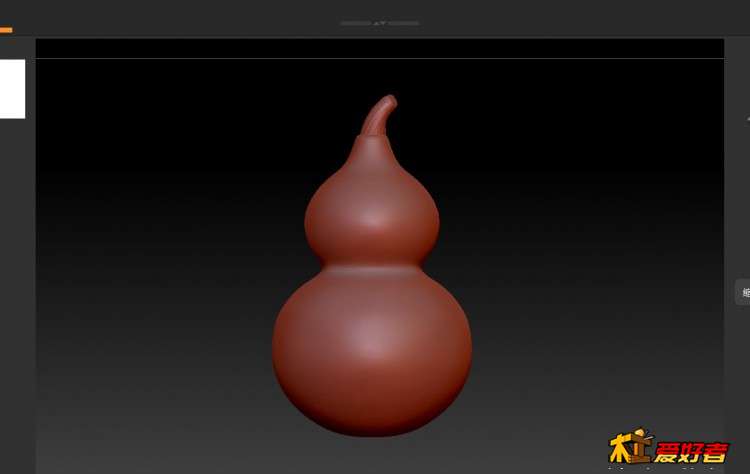

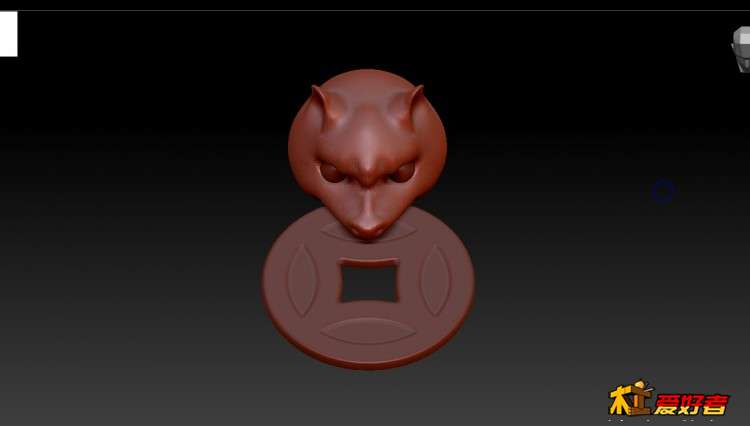

一切OK，算是入门了，接下来的要学习ZBrush 建立模型，网上有很多教程，ZBrush也有中文版了，不难学，有事者事竟成，一个星期入门，先做个葫芦吧，从简单的学习



葫芦有些单调了，加点东西上去。

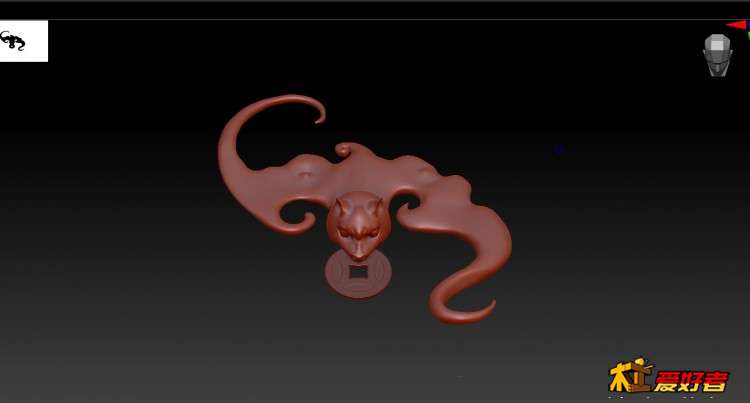

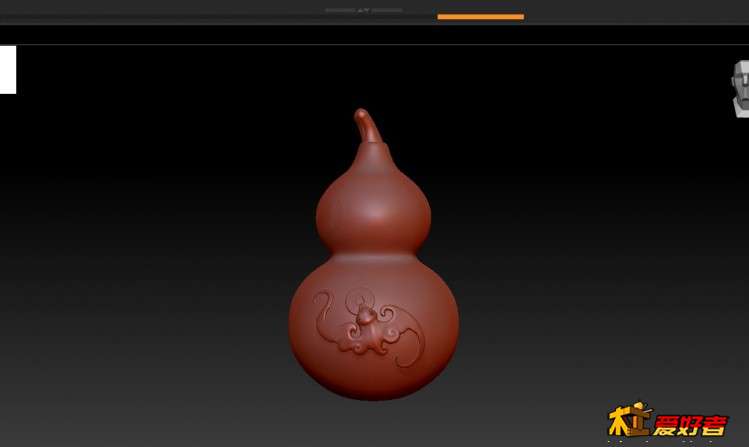

葫芦蝙蝠，谐音：福禄寿

圆雕试图



接下来的时间里，琢磨雕玉，和田玉硬度为6.9，仅次于翡翠的7.1，虽然称软玉，硬度也是很大的，雕刻玉石从0开始，既然目的是雕刻玉石，切削液水冷循环是必备，于是呼又是各种折腾，做准备工作。。

因为是一体机，主板电路都在机器后面，雕刻玉石离不开水，做切削液循环防水是硬伤，重中之重，我在4080铝型材上涂了塑钢泥防水，刷了一层又一层，反复测试不漏水后再在台面上放了一个保鲜盒存水，保鲜盒接一个水管通往下面水桶，水桶里放一个泵再到保鲜盒，如此循环，我主要是做立体小件，台面放了保鲜盒就牺牲了台面，也牺牲了尾顶，偶尔做做平面也只能在A轴上进行了。






玉料是不规则的，找好位置用AB胶固定好，开始雕刻，葫芦

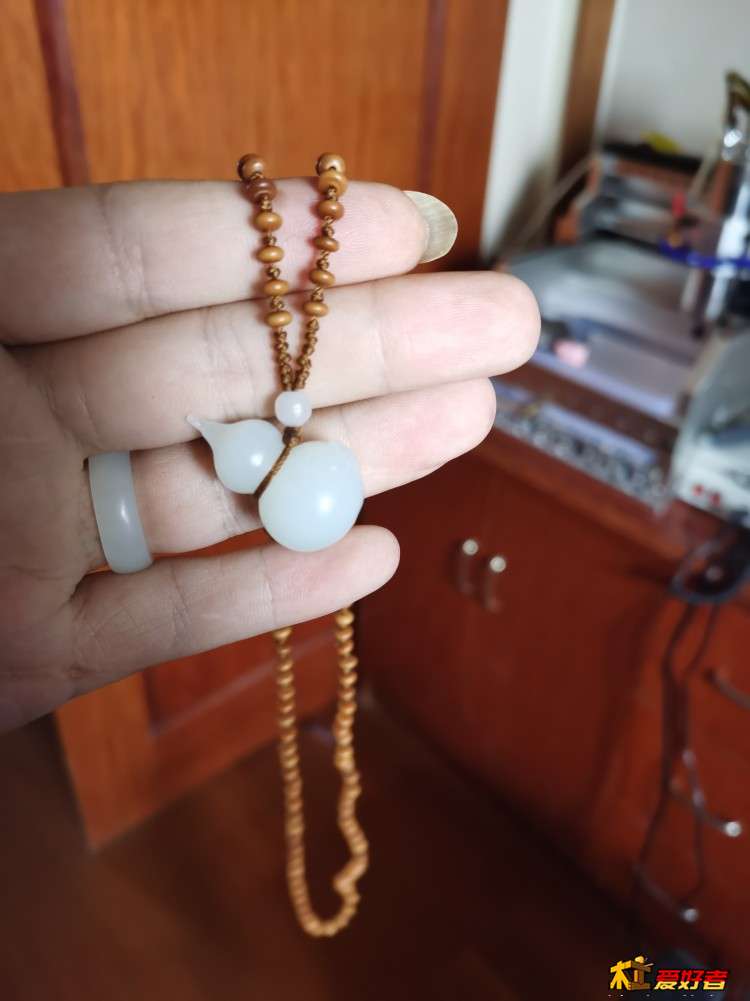

这算是我第一个作品了

抛光后的效果



女儿做模特



雕玉石件只适合用圆雕，什么四轴联动啊五轴啊，不适合雕玉石，不是不能雕，是效率太慢，太慢，玉石是磨出来的，平时拿料子外面去机加工的话他只给你圆雕开粗，然后送去有专门的人工手工修。雕玉石不像雕木头，玉石大多讲究圆润，菱角少，摆件除外，挂件手玩件钻在手上不能隔手，所以普通圆雕就可以满足。

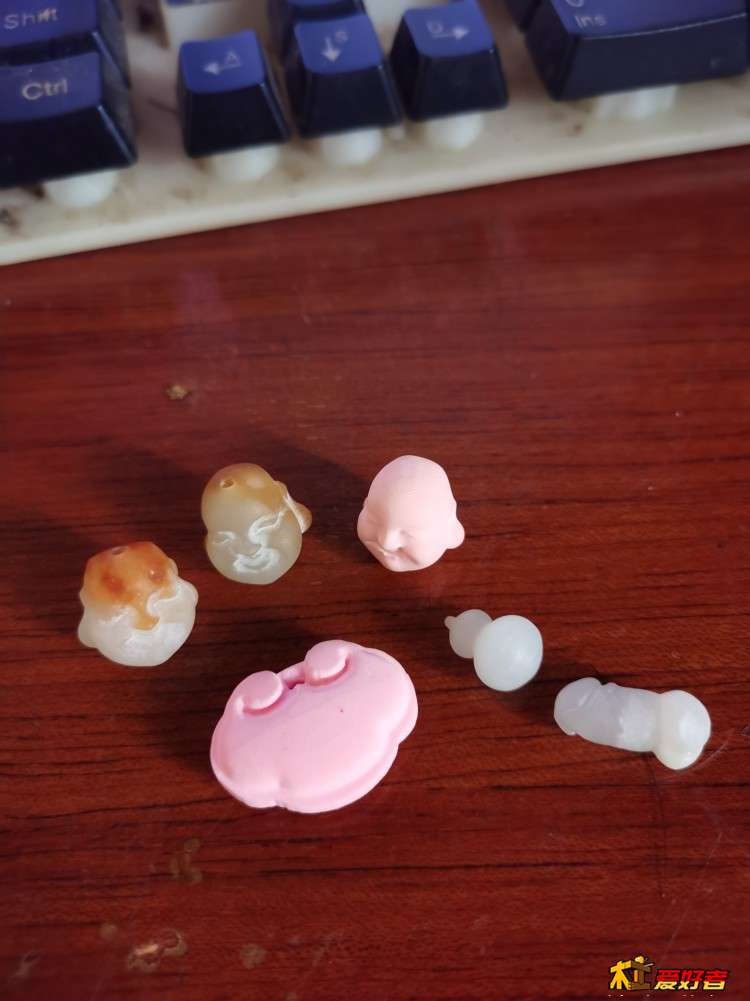

后面又雕刻了一些小件，没抛光的效果



总的来说，机器雕刻玉石没问题，也适合我，适合家用。

一路走来，经历了了两个春秋，到这一步觉得所有的付出没白费，我承认我的机器不好，还有很多需要改进的地方，分享出来希望各路大神给点宝贵建议，谢谢。。还有希望不喜欢的大神请不要喷，我只是一介小白。

这里给一些即将入坑的兄弟们一些建议，选择适合自己的机器，不管你是买成品还是自己造，记住，是你在玩机器而不是机器在玩你，在不影响家庭生活和工作的的同时，你就尽情作吧，很快乐

最后在这里特别感谢用户： yjlchnzz   心佛即佛   nini21800  ，你们的指导，让我绕开了弯路。

感谢精研的操机及做刀路教程视频，感谢花哥分享的ZBrush 教程视频。

感谢这个坛子以及坛友们的分享。

心佛即佛

咋还有我的事儿？

sea2012

楼主执行力强，韧劲也足。

georgemcu

坚持就能看到希望，赞一个

Min911

非常支持、开心就好

辉煌逍遥

看到了小鸡鸡

mojianghai

厉害！

ZHUANMENDAJIA

我看见了熟悉的三鸥卡盘.先向您学习,致敬,我这个懒鬼,到现在还不会找工作面呢,惭愧.

xxyhr

心佛即佛 发表于 2020-7-12 21:20
咋还有我的事儿？

惊不惊喜，意不意外

xxyhr

ZHUANMENDAJIA 发表于 2020-7-12 21:56
我看见了熟悉的三鸥卡盘.先向您学习,致敬,我这个懒鬼,到现在还不会找工作面呢,惭愧.

慢慢来，我也是两年才找到工作面

nini21800

还我的事，厉害了，自己出零件图加工，Ｙ轴用同步轮了，不能用单个电机驱动两丝杆吗？

xxyhr

ZHUANMENDAJIA 发表于 2020-7-12 21:56
我看见了熟悉的三鸥卡盘.先向您学习,致敬,我这个懒鬼,到现在还不会找工作面呢,惭愧.

卡牌哪都好，就是爱生锈

xxyhr

nini21800 发表于 2020-7-12 22:28
还我的事，厉害了，自己出零件图加工，Ｙ轴用同步轮了，不能用单个电机驱动两丝杆吗？

我问过板子商家，商家说不可以，但可以设置一个从属轴，板子是5轴的，另一个Y轴可以接到C轴上，我没试过，就只用了单Y轴，C轴闲置
