A轴，来吧，展示

印钞机 · 发表于 2020-6-15 21:59:07

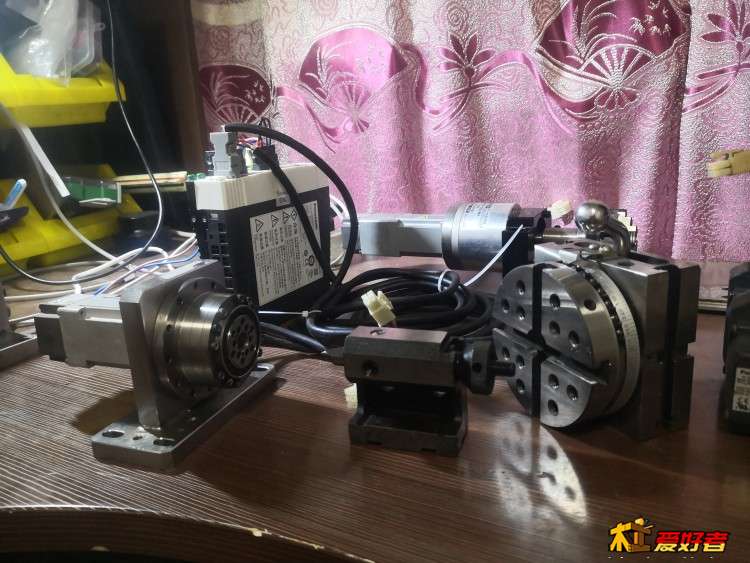

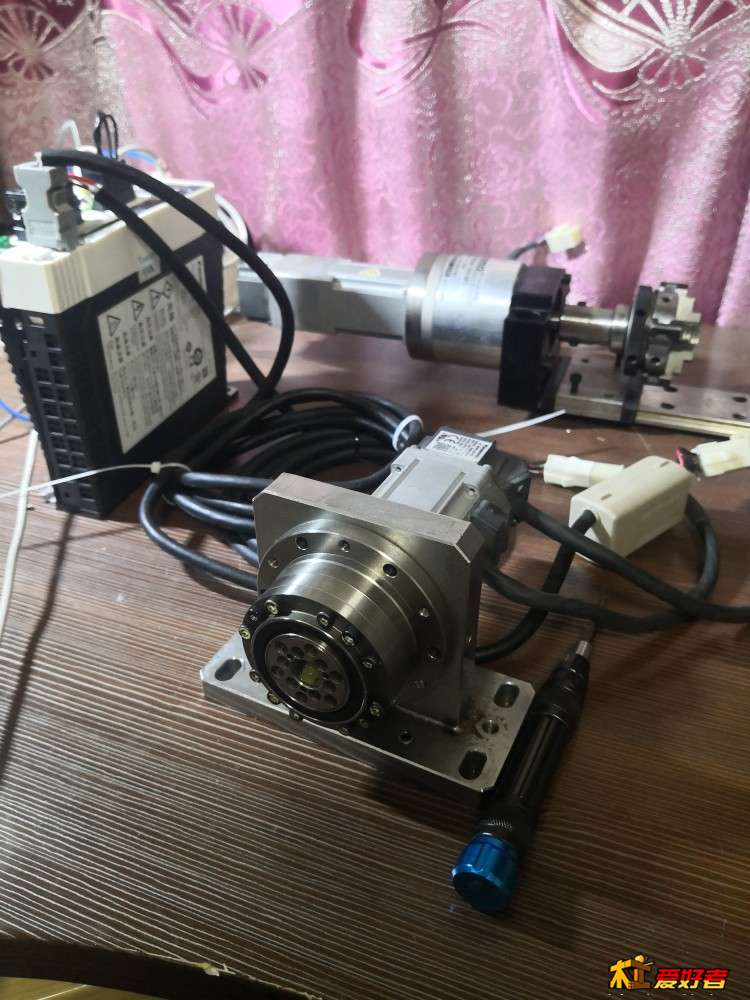

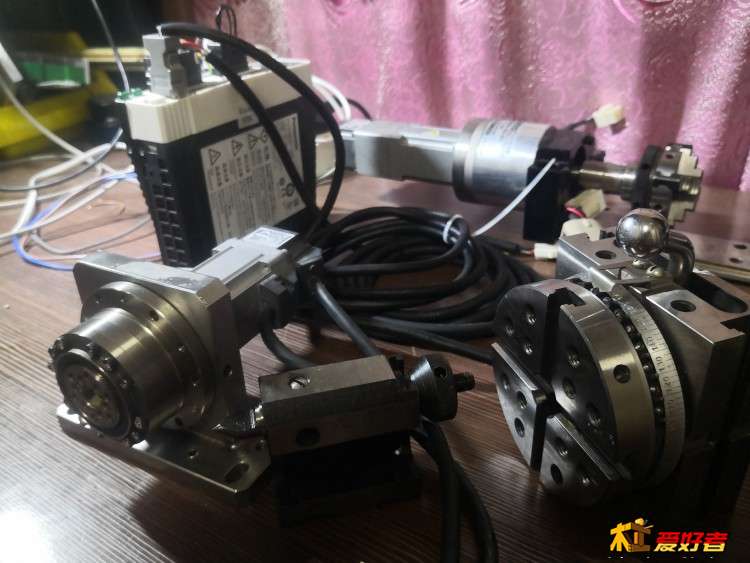

松下A4，MSMD012SIS,使用电池盒，方便归零。HD14-80谐波，小巧的旋转轴工装。

嘻哈1 · 发表于 2020-6-15 22:25:03

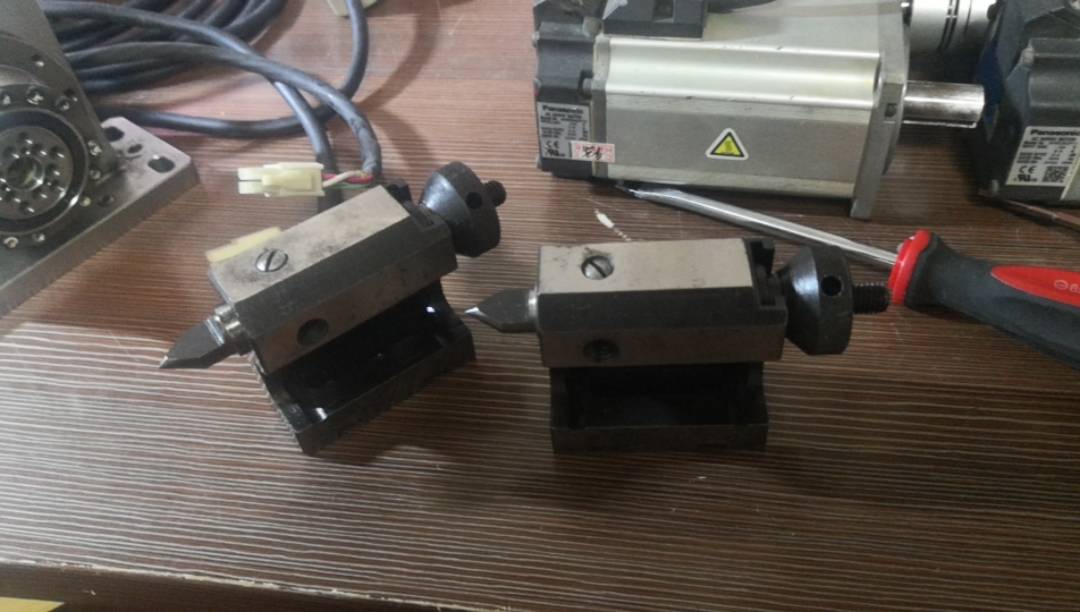

尾顶自己做的吗

印钞机 · 发表于 2020-6-15 22:36:11

嘻哈1 发表于 2020-06-15 22:25
尾顶自己做的吗

老货

心佛即佛 · 发表于 2020-6-16 07:16:43

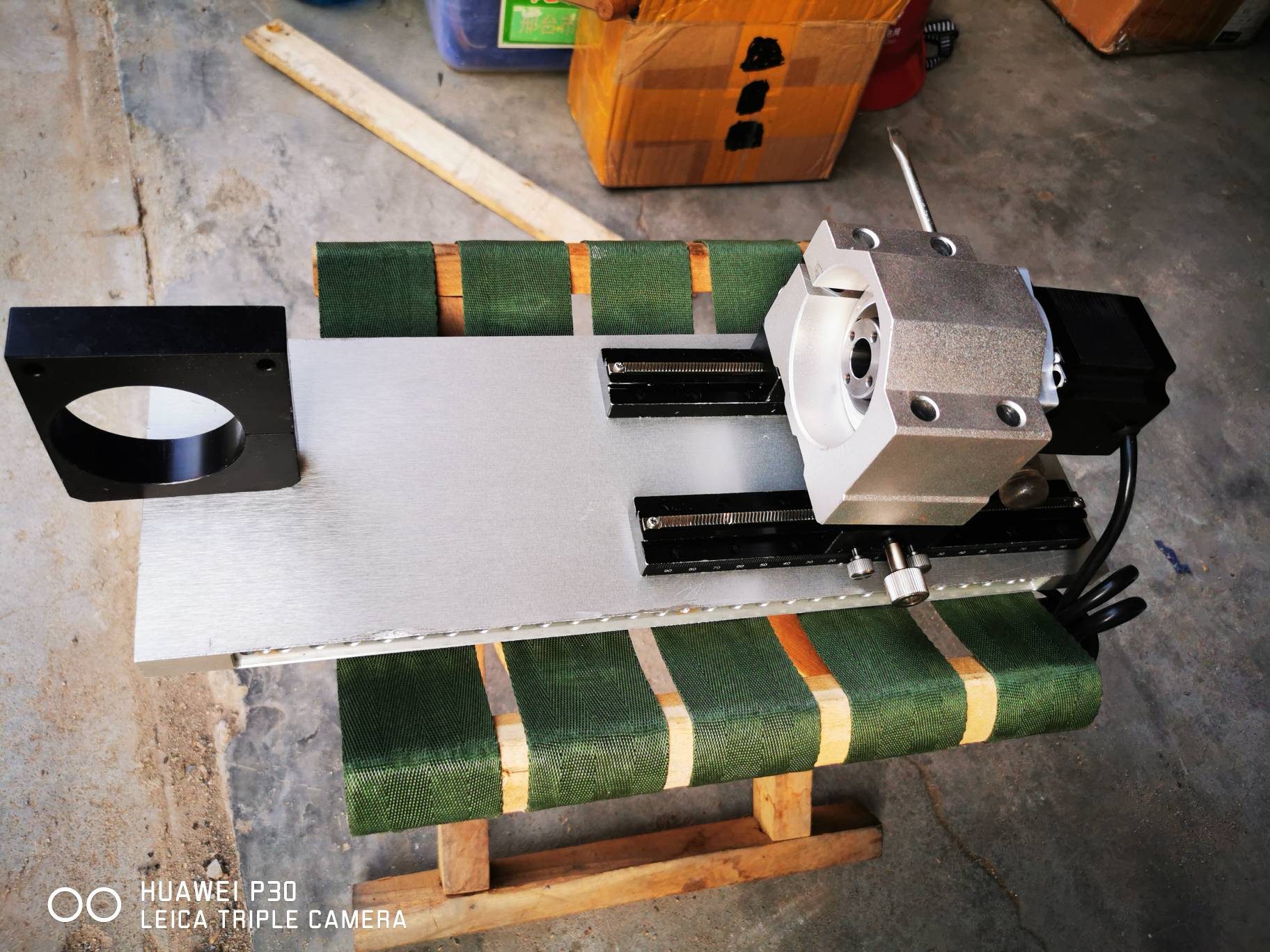

刚刚摆了个样子

印钞机 · 发表于 2020-6-16 07:22:12

心佛即佛发表于 2020-06-16 07:16
刚刚摆了个样子

你这是要干啥啊，加工啥的

心佛即佛 · 发表于 2020-6-16 07:27:14

印钞机发表于 2020-06-16 07:22
你这是要干啥啊，加工啥的

再攒个小四轴，受摆放位置限制，尾座是固定的卡盘侧是可动的。

一叶一菩提75 · 发表于 2020-6-16 08:03:18

心佛即佛发表于 2020-6-16 07:16
刚刚摆了个样子

看见面输出的球减速机了。这轴硬呀。

印钞机 · 发表于 2020-6-16 08:13:26

心佛即佛发表于 2020-06-16 07:27
再攒个小四轴，受摆放位置限制，尾座是固定的卡盘侧是可动的。

这结构够呛啊

心佛即佛 · 发表于 2020-6-16 08:17:34

印钞机发表于 2020-06-16 08:13
这结构够呛啊

两个燕尾槽滑轨，带锁紧。

李铁匠 · 发表于 2020-6-16 09:14:52

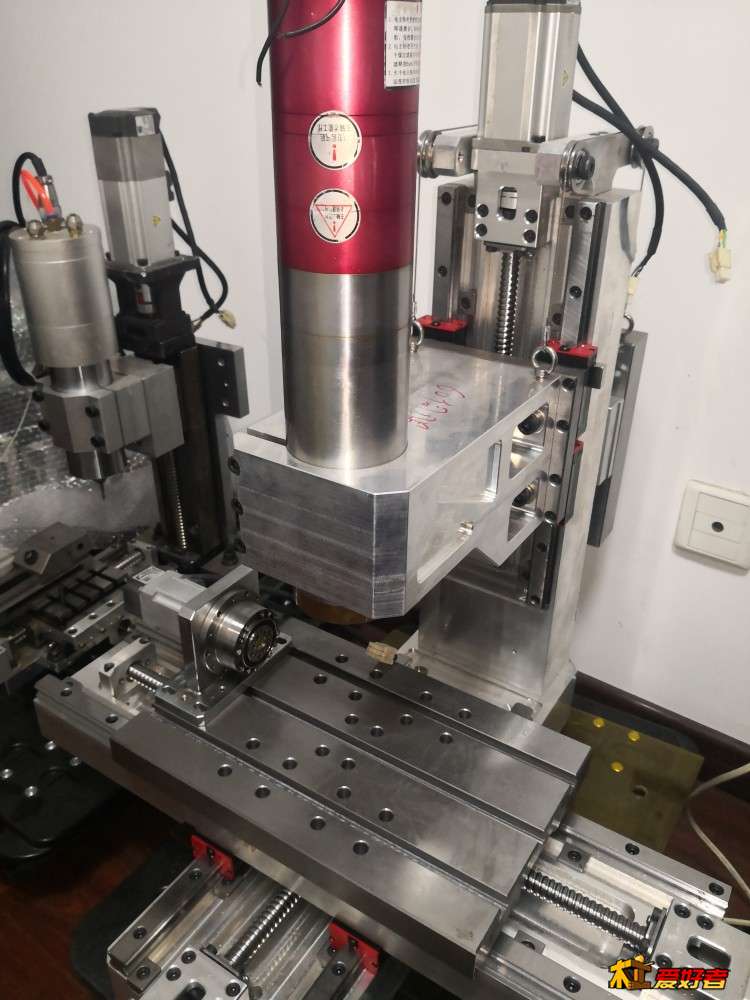

Y轴的平衡配重赞一个，我之前的台钻也是用的这种结构，建议受力点在靠中间点，受力更好。

印钞机 · 发表于 2020-6-16 09:28:12

李铁匠发表于 2020-06-16 09:14
Y轴的平衡配重赞一个，我之前的台钻也是用的这种结构，建议受力点在靠中间点，受力更好。

好的，老司机

qq578307131 · 发表于 2020-6-16 09:45:08

卡盘和谐波采用直联的方式，谐波减速机会坏的很快，我做过我知道，中间应该有过度缓冲件，来抵消切削的反作用力

印钞机 · 发表于 2020-6-16 10:02:49

qq578307131 发表于 2020-06-16 09:45
卡盘和谐波采用直联的方式，谐波减速机会坏的很快，我做过我知道，中间应该有过度缓冲件，来抵消切削的反作用力

谢谢老司机，不装卡盘，拧一个铝工装，轻切削铜

adx123123 · 发表于 2020-6-16 10:29:57

T-Mqy · 发表于 2020-6-16 11:18:32

这么多雕刻机。要是我。有那台540就够了。
