【新手向】从零开始DIY雕刻机

林超

这太牛了

来自安卓APP客户端

dragontiger

心灵De另一半 发表于 2020-9-14 16:30
碰见最差的情况，撞机了，加工7075－T651，动态自适应下刀10mm，侧刃负载1.5mm，转速18000，进给F3000，8mm ...

+ t4 v1 U$ `. O, }, G6 z/ Q( Q5 Y你这个参数基本上不靠谱，加工中心的参数？你才2.2kw的普通主轴而已。
首先转速这么高就绝对错误的，18000转三刃刀转换成单刃刀就是54000转一个刃了。
- {0 k) L' G$ p- H线速多少我不会算但是这个转速绝对是飞起来的样子。
5 I) W8 |4 b! n5 Y5 X% W; G# e正常8mm刀用4700转而已，你18000转马上就高温烧刀了。

! h, a6 Z3 r" n) \  R' T* A6 X下切10mm没问题，一般1-2D切削深度ok的。
. k4 X3 N/ s6 g; v测刃一般0.1D（对于钢来算），你主轴不够力再小一点0.5mm还差不多。
你也太狠了



. O( W0 @- [* ]0 ~1 ~4 D

心灵De另一半

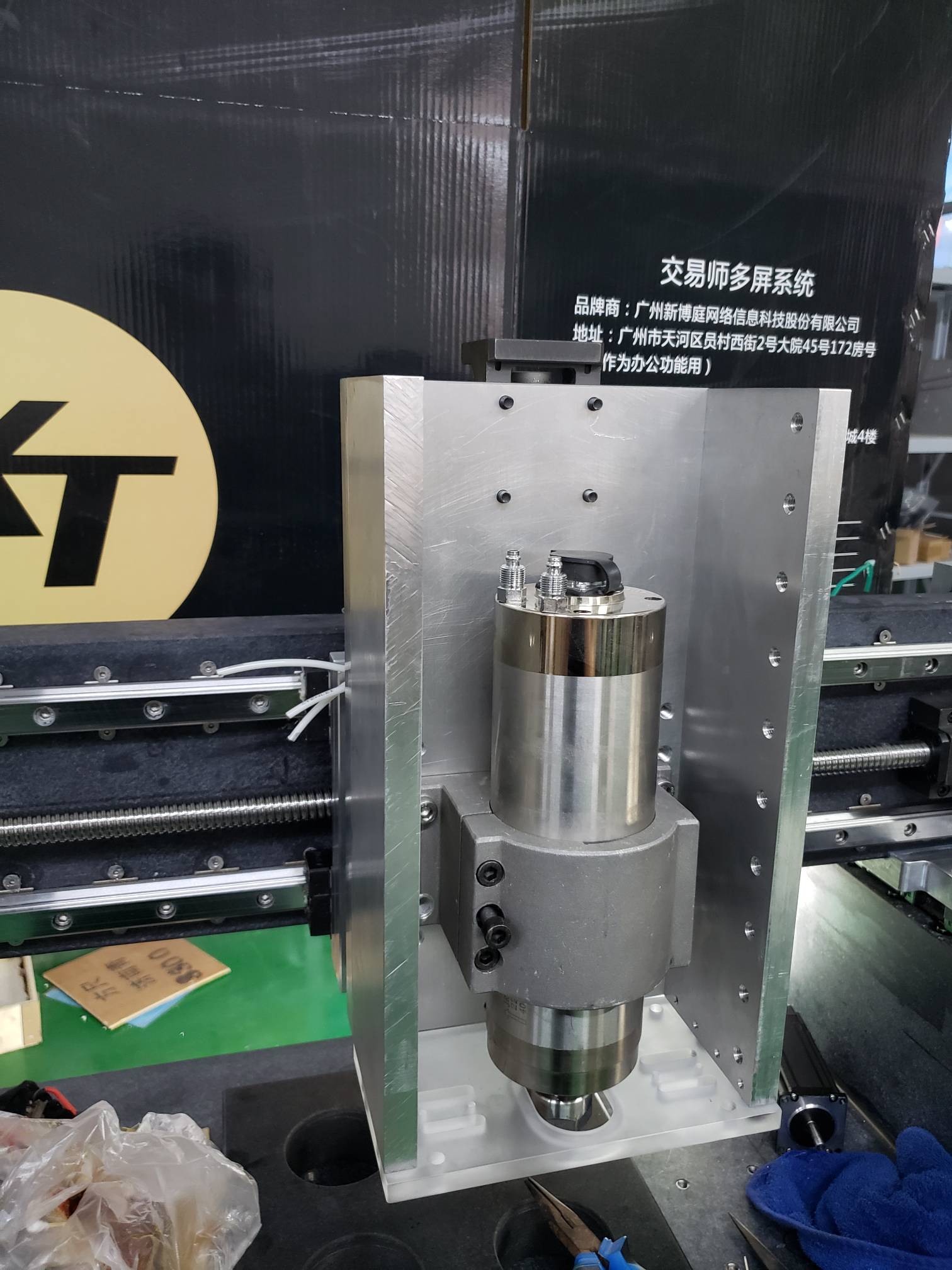

好久不更新，手都生了，国庆放假，响应国家号召，加班搞机，重新设计了Z轴组件，选用了倒装+加强板的结构，之前的单板加工起来感觉还是有些共振，

来自安卓APP客户端

心灵De另一半

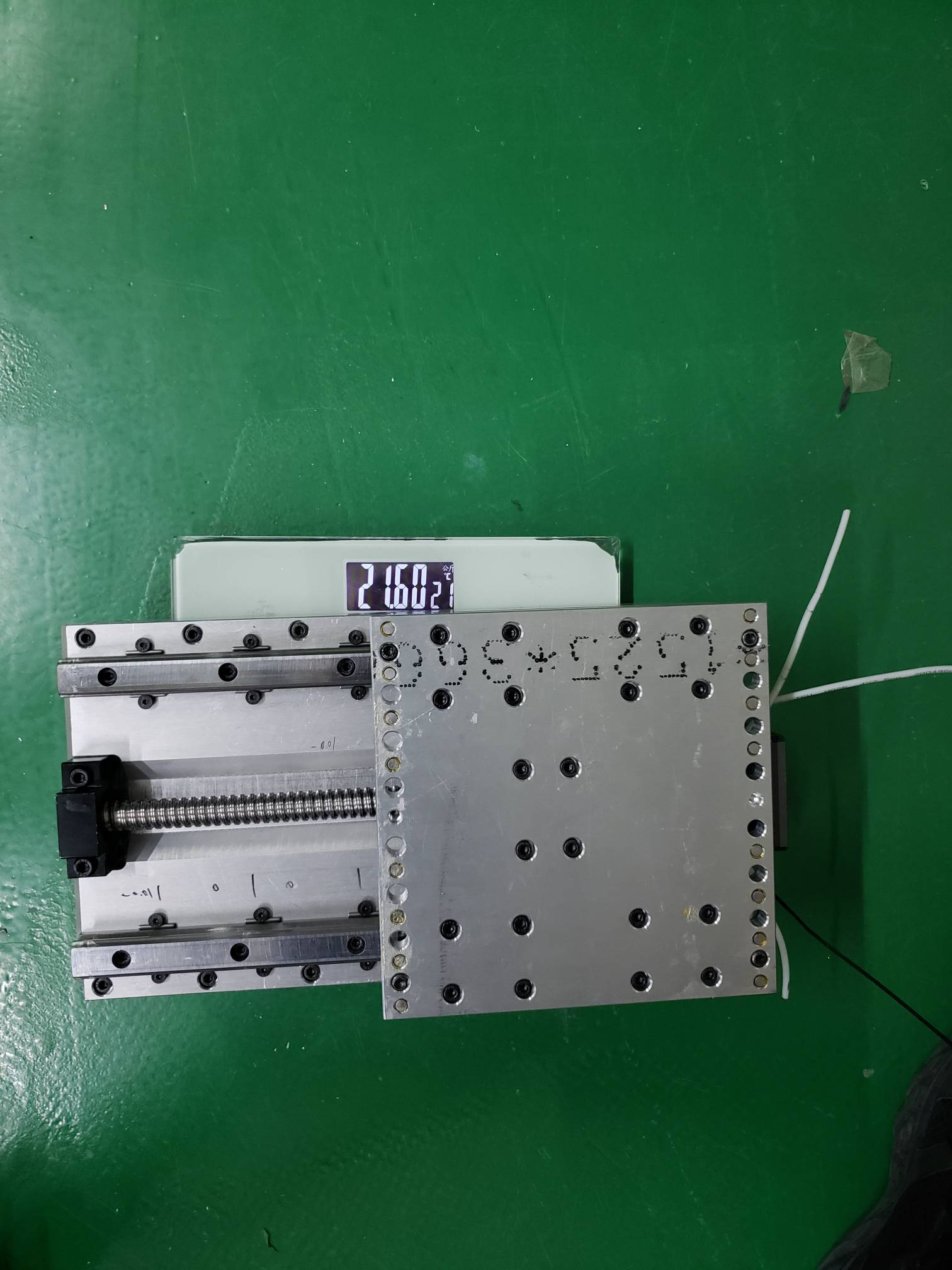

新Z轴21.6＋3kg，这次必须加个气弹簧顶着，双螺母丝杆快顶不住了，用点力就往下掉。

来自安卓APP客户端

心灵De另一半

dragontiger 发表于 2020-10-1 22:32
你这个参数基本上不靠谱，加工中心的参数？你才2.2kw的普通主轴而已。
首先转速这么高就绝对错误的，180 ...

; L( L9 \1 k# K根据老外给的公式算的，他加工的很顺畅，我忘记把主轴功率算进去了！

心灵De另一半

林超 发表于 2020-10-1 19:27
0 @1 k6 z2 \% p0 m. i5 g这太牛了

* l- k; ^: C% C7 y$ {* p2 W3 v你的那个牛，能干钢板！我这个就干干软金属！

心灵De另一半

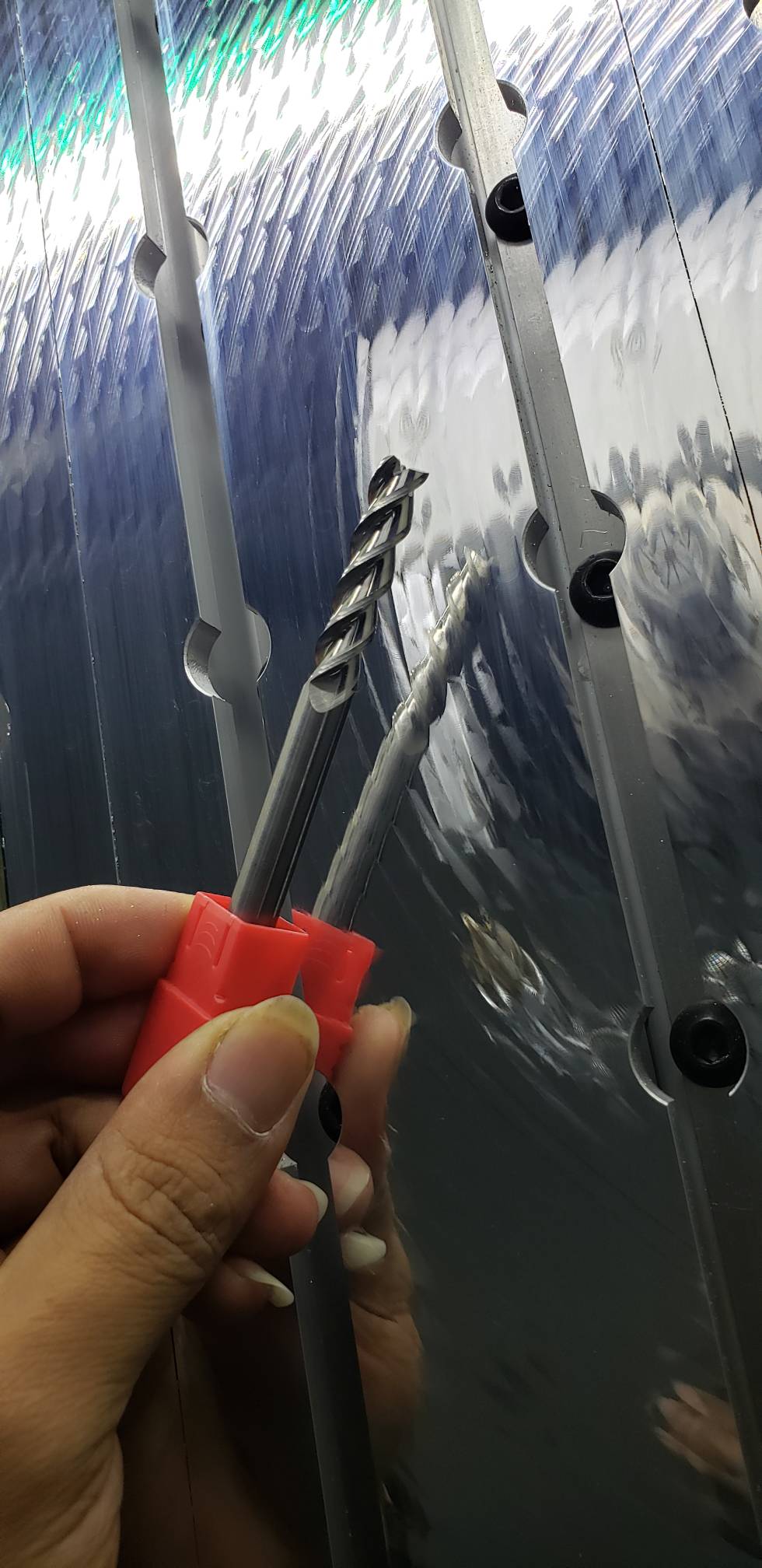

把这段时间断更的补上，

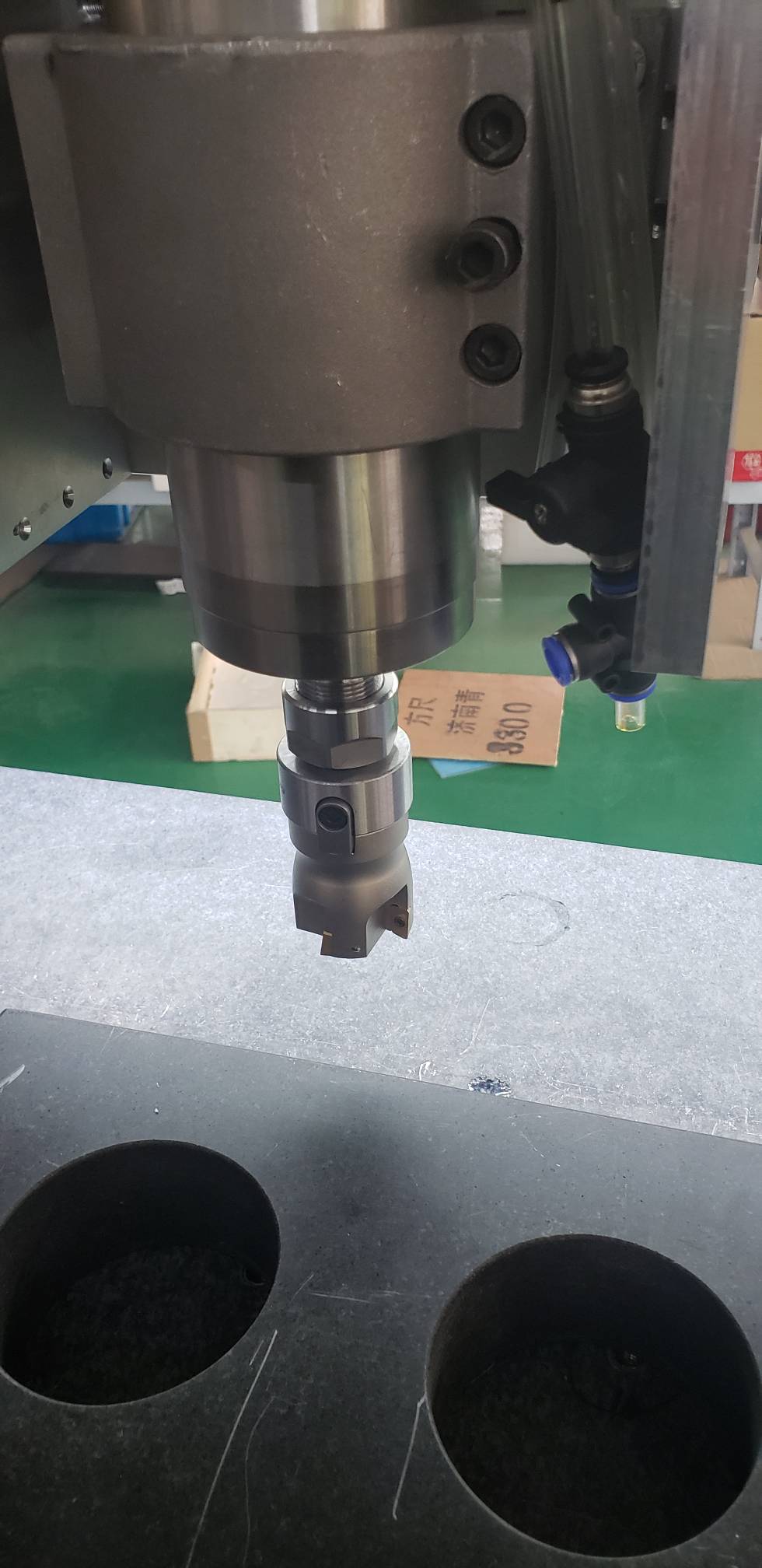

. `* ]( q  i  s3 E0 g- S/ A; ?－买了个刀盘，不敢用～

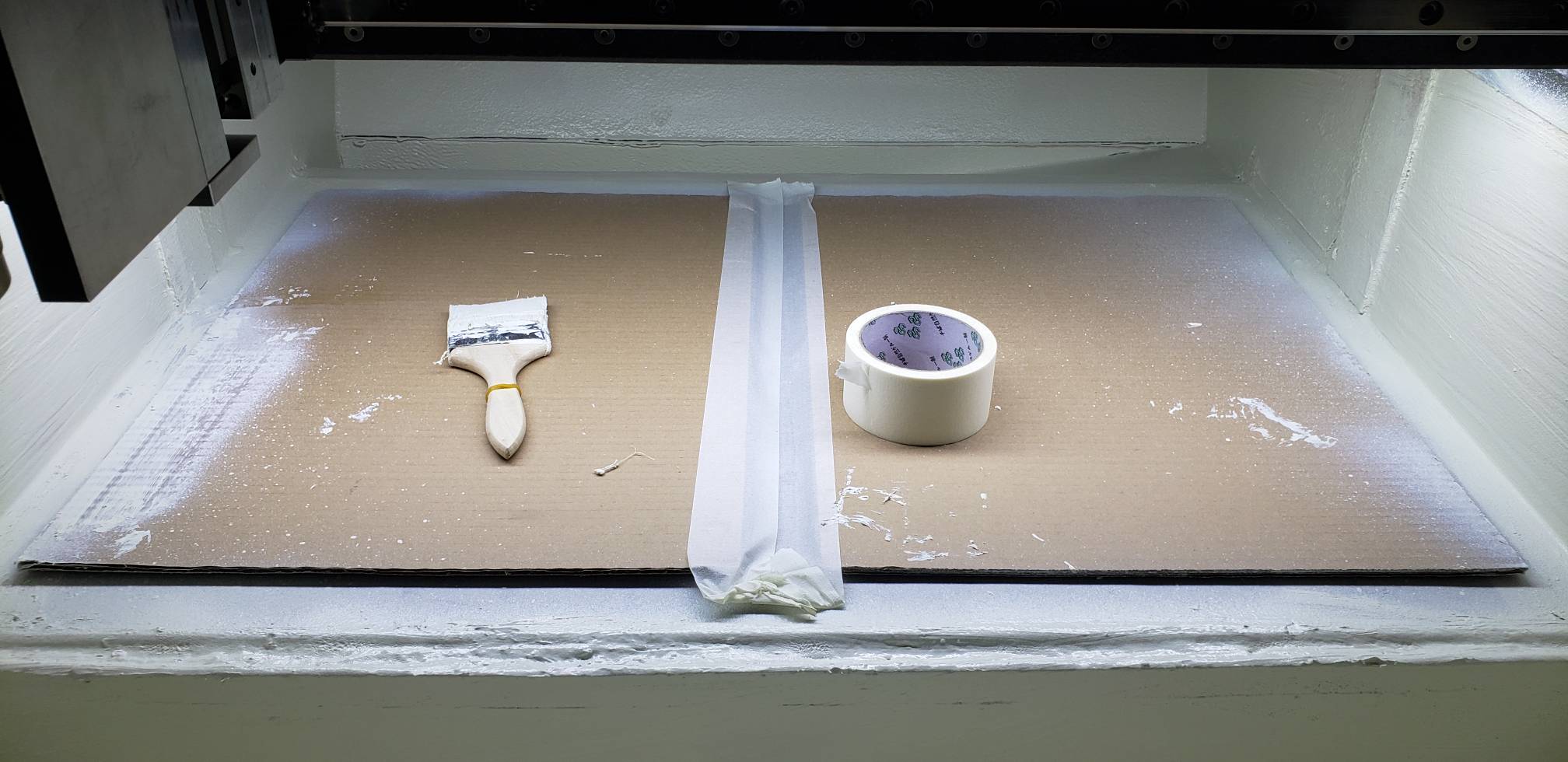

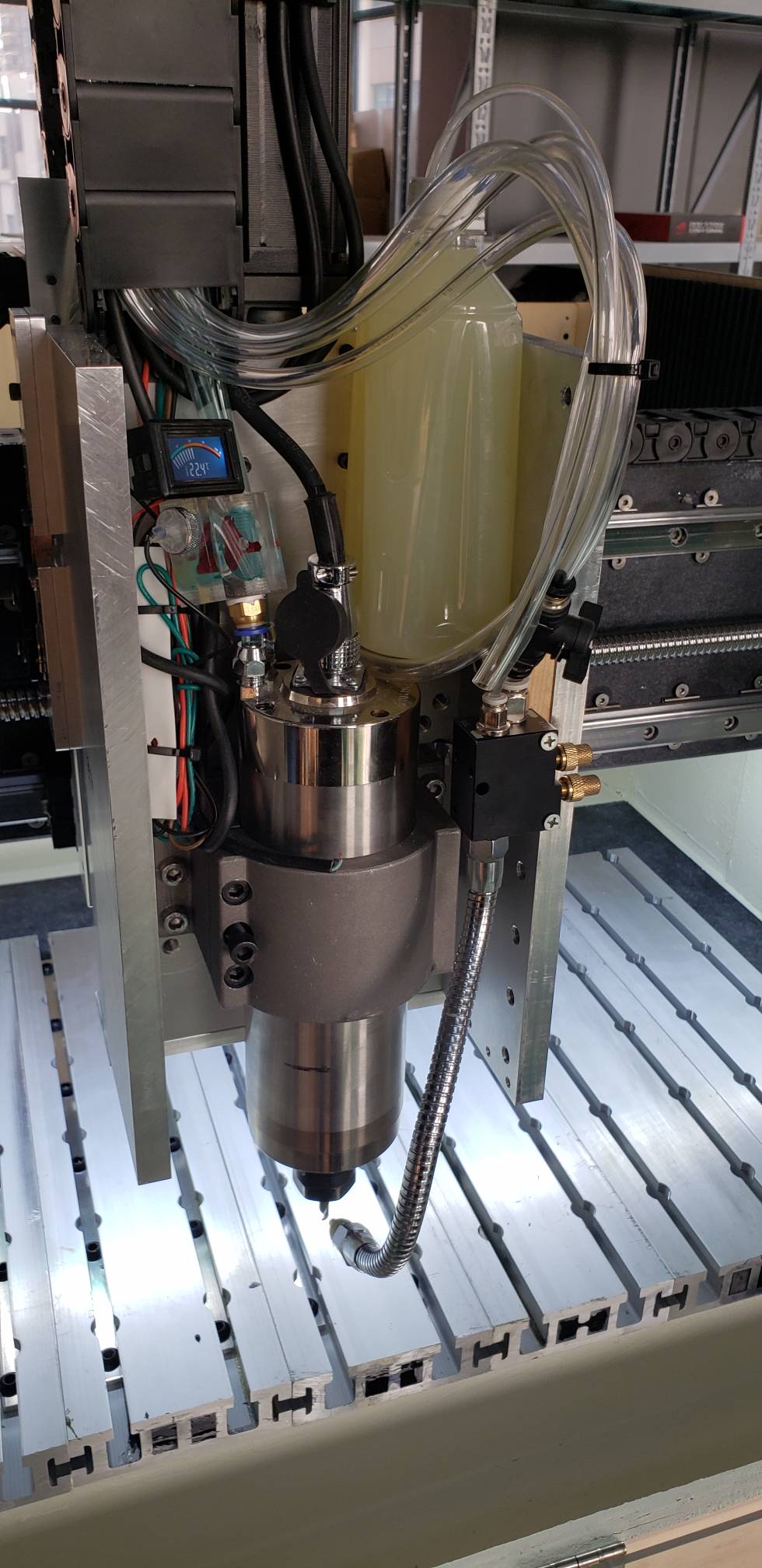

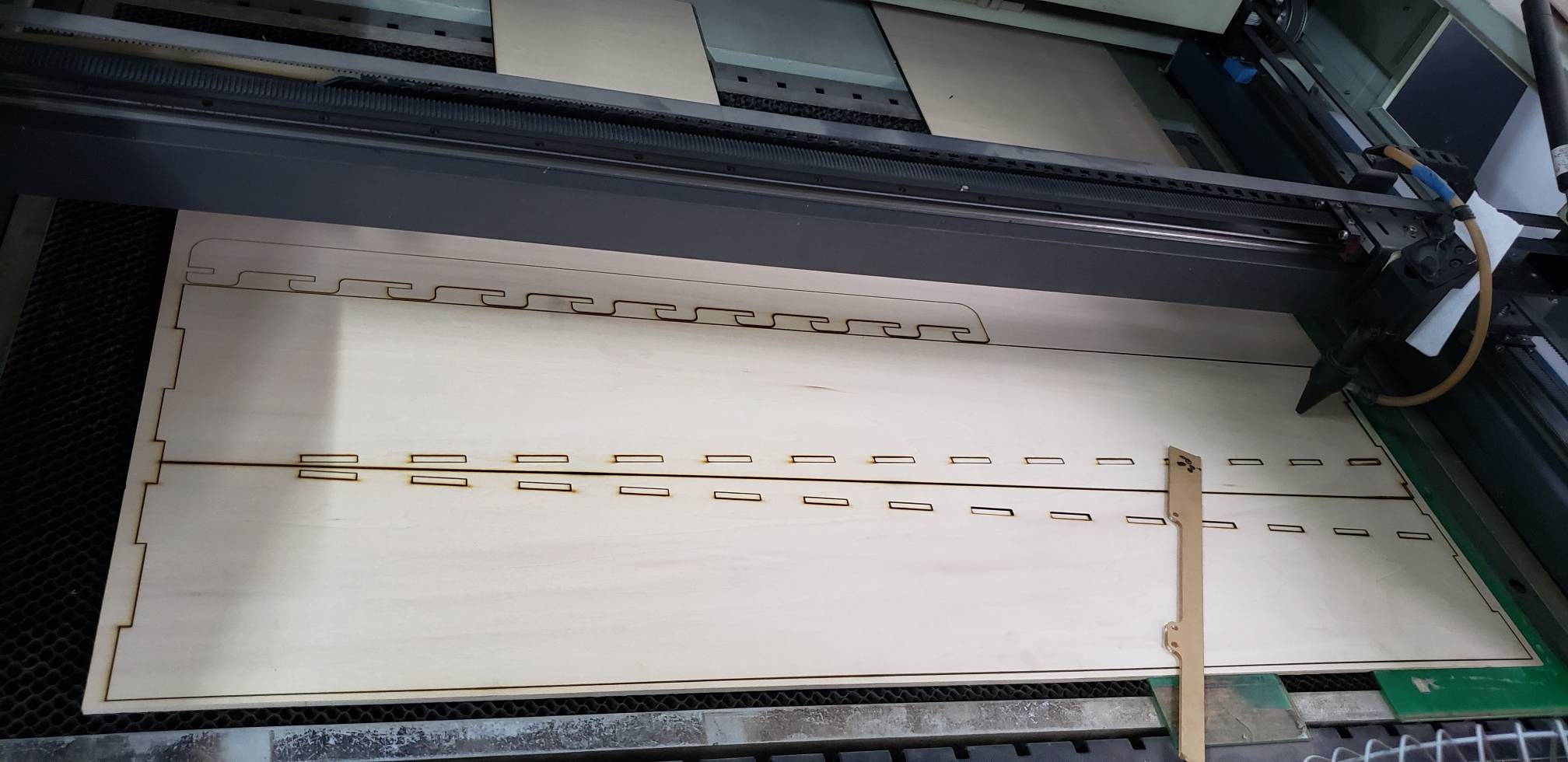

－调试好机器之后用胶合板做了半包围，可以喷切削液了～

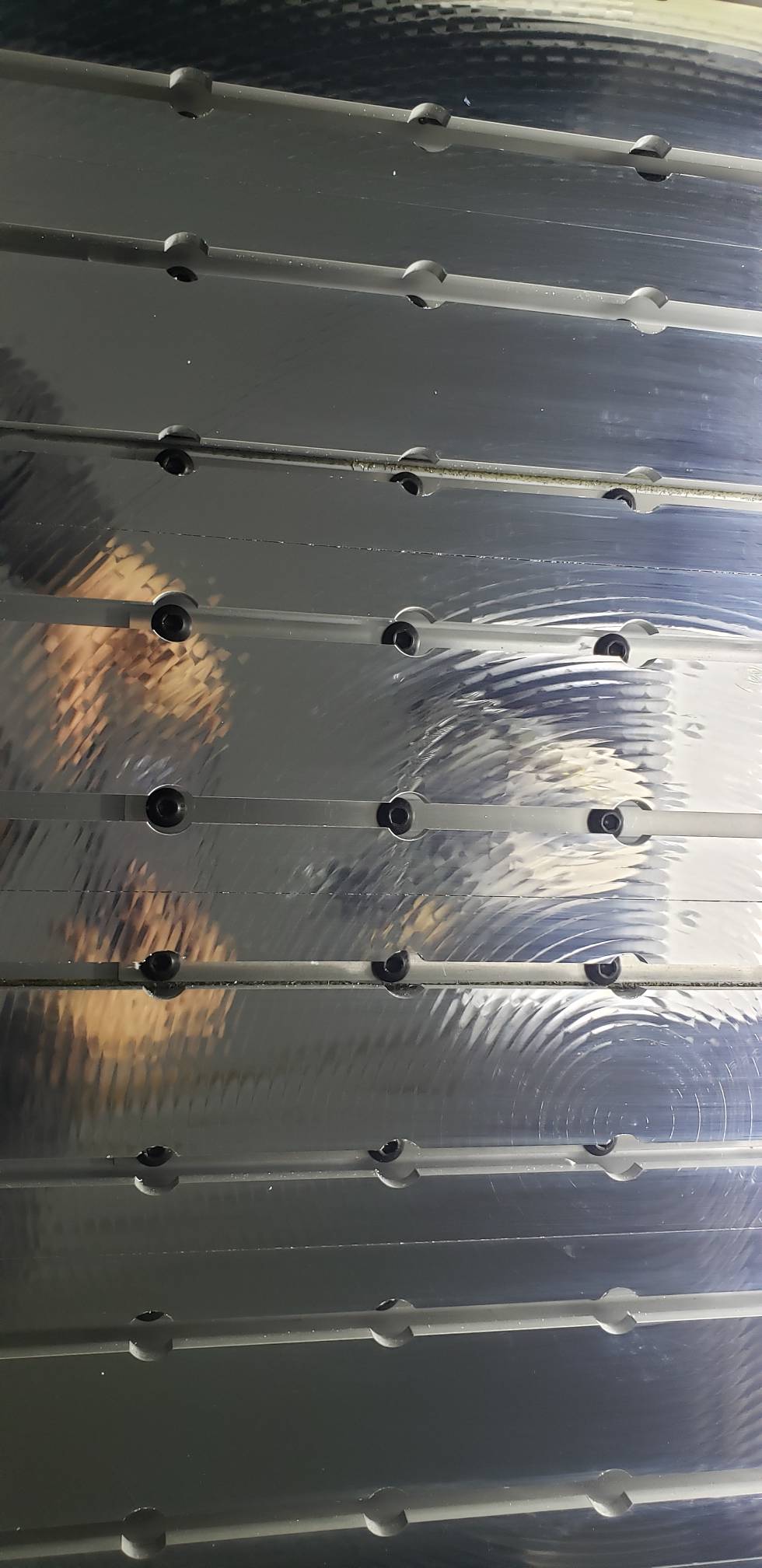

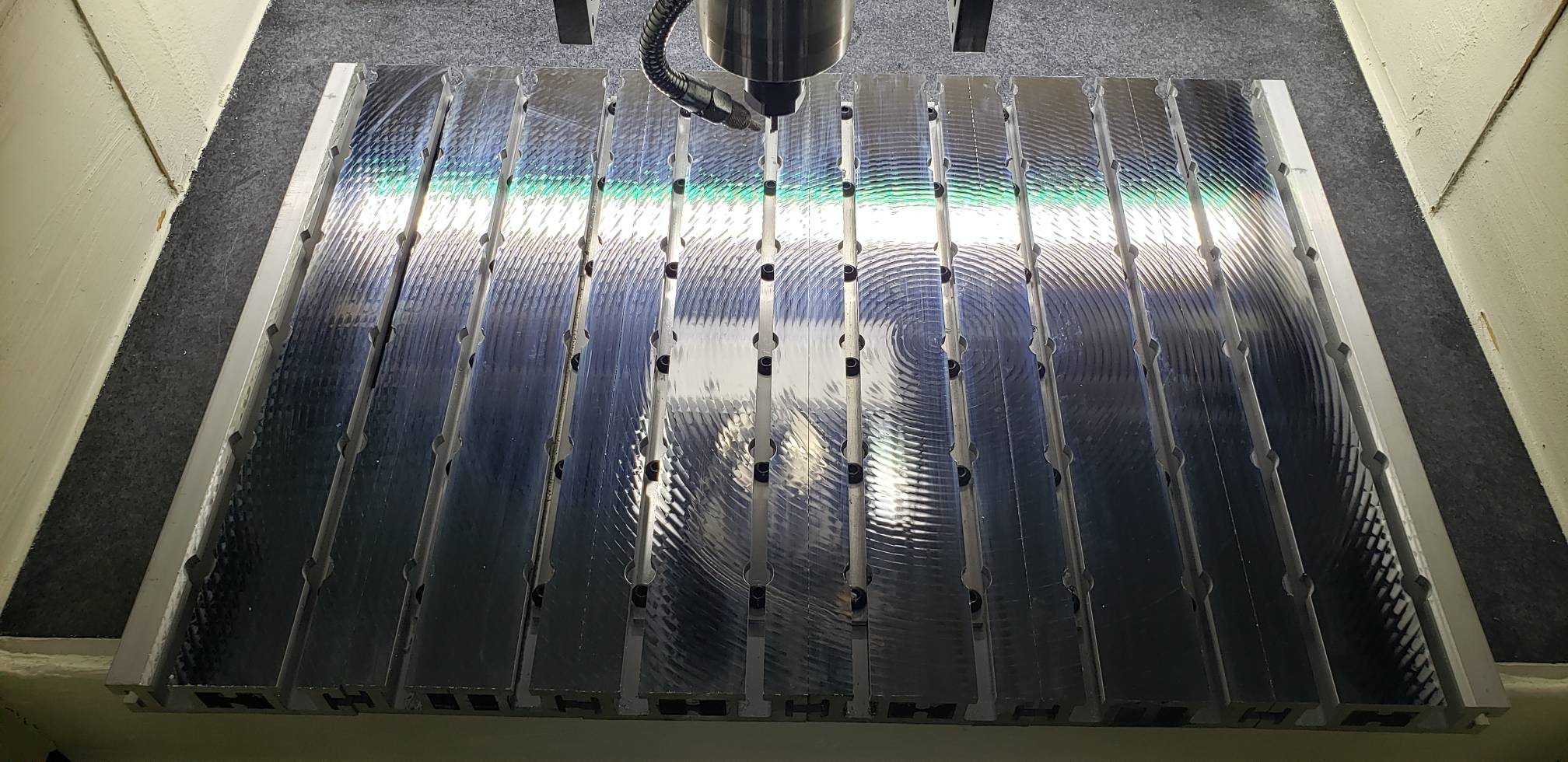

－把铝合金槽板放上去清面～
2 J% @" b, J- e+ L1 H$ L3 q
现在机器马上毕业出来实习了～

) |: y1 h  s7 i; \4 b
- u0 k0 \4 s8 O
& p  Y5 ^  g, [/ m1 K% R! W1 Y+ i
% I  e, ]9 @/ o" U

来自安卓APP客户端

冲哥哥2013

哇靠，我的型材机我都想把它丢了

来自安卓APP客户端

心灵De另一半

冲哥哥2013 发表于 2020-10-23 01:17
0 z8 z1 f; E) M; d4 S哇靠，我的型材机我都想把它丢了

* d- E; \" @6 r/ Y2 K; [! V不不不，跟你那个比我这都不算啥……
1 v# @* d+ T. U$ C! E( u8 J# o坛子里三轴满地跑，会五轴的才是大神！
) M# Q  g, |) R/ k8 b: f

心灵De另一半

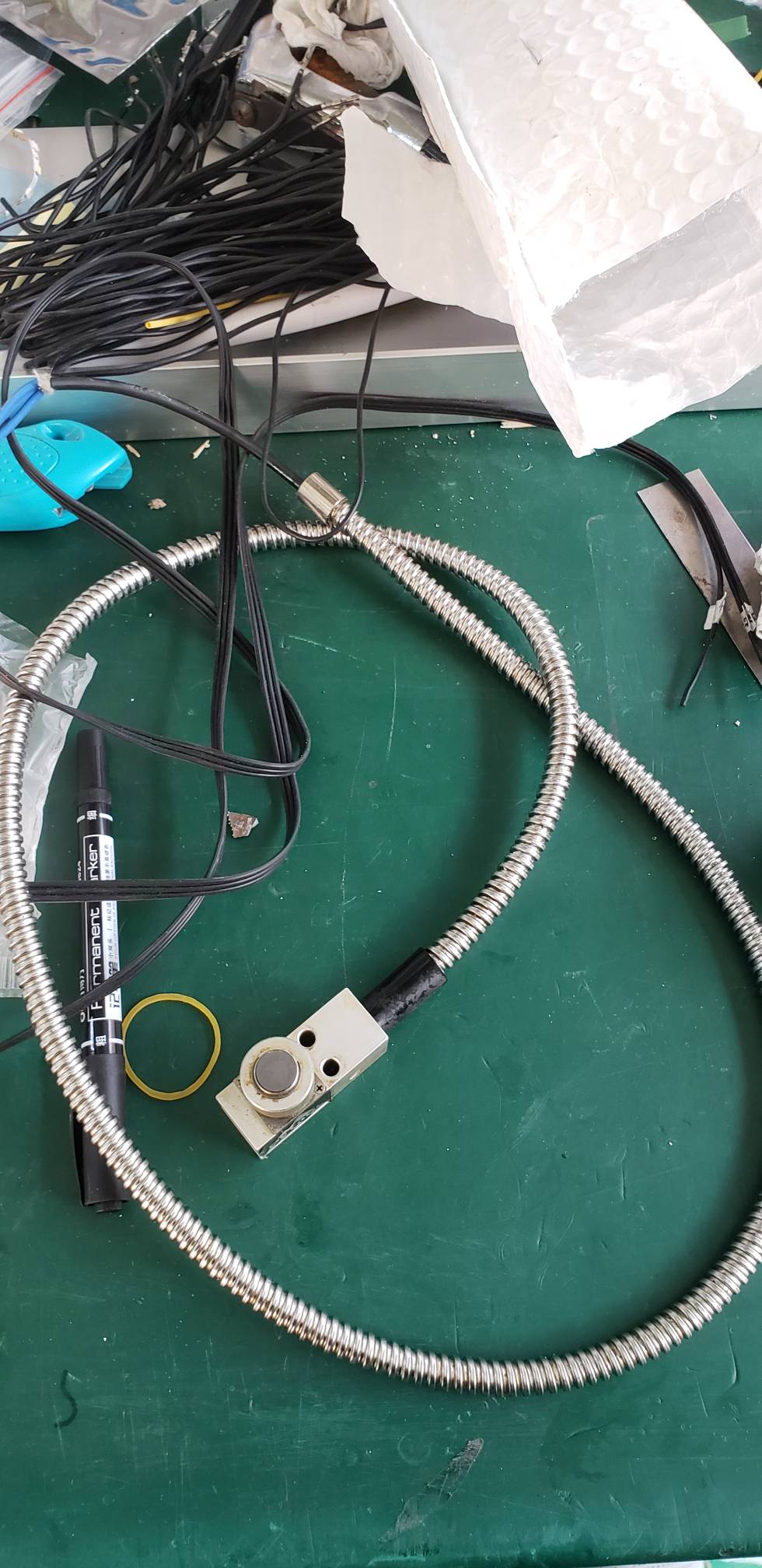

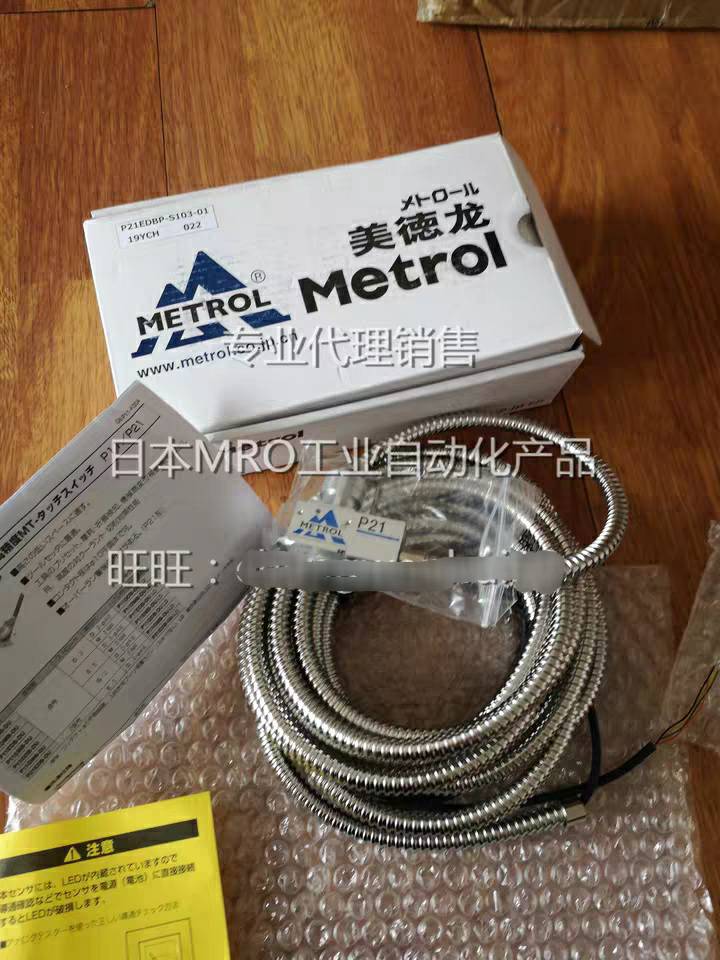

小黄鱼收了个对刀仪，精度非常高！
5 r# h  t& G' J3 U! h. J

来自安卓APP客户端

心灵De另一半

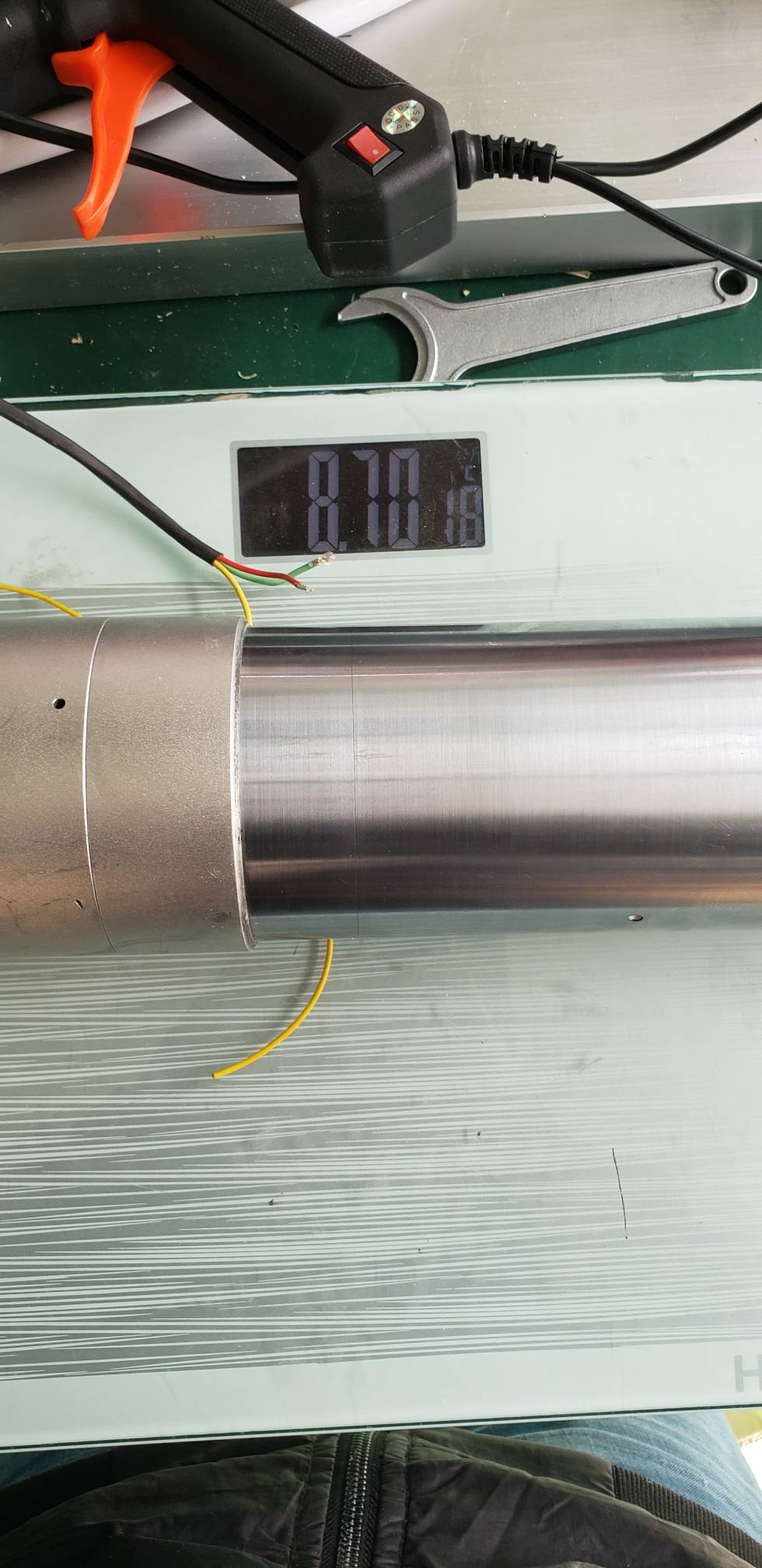

前段时间买了条换刀主轴，测试下换上去了，没更新，现在补上，




& a' m9 ]; X& V

来自安卓APP客户端

心灵De另一半

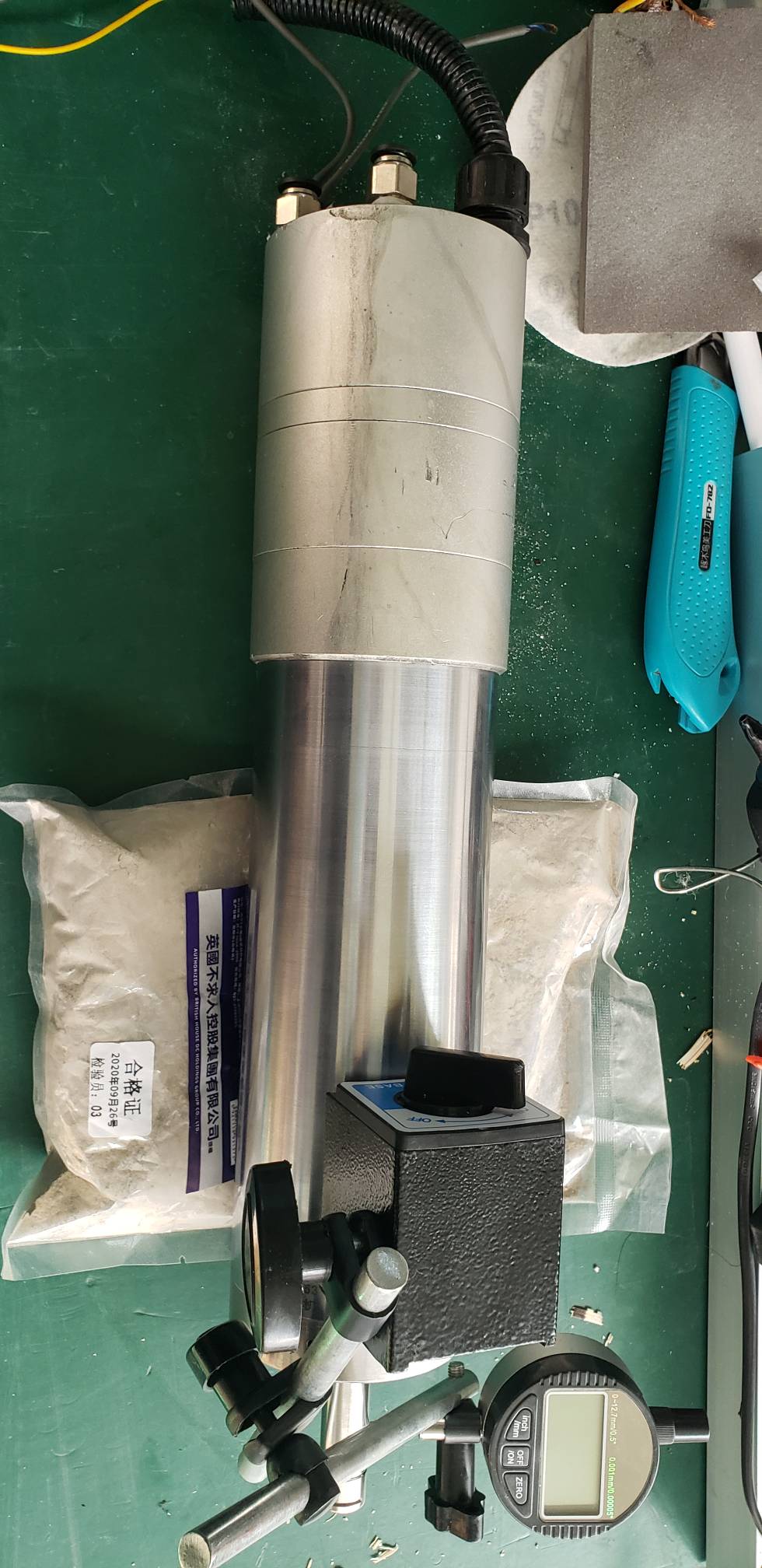

刀柄打表

来自安卓APP客户端

心灵De另一半

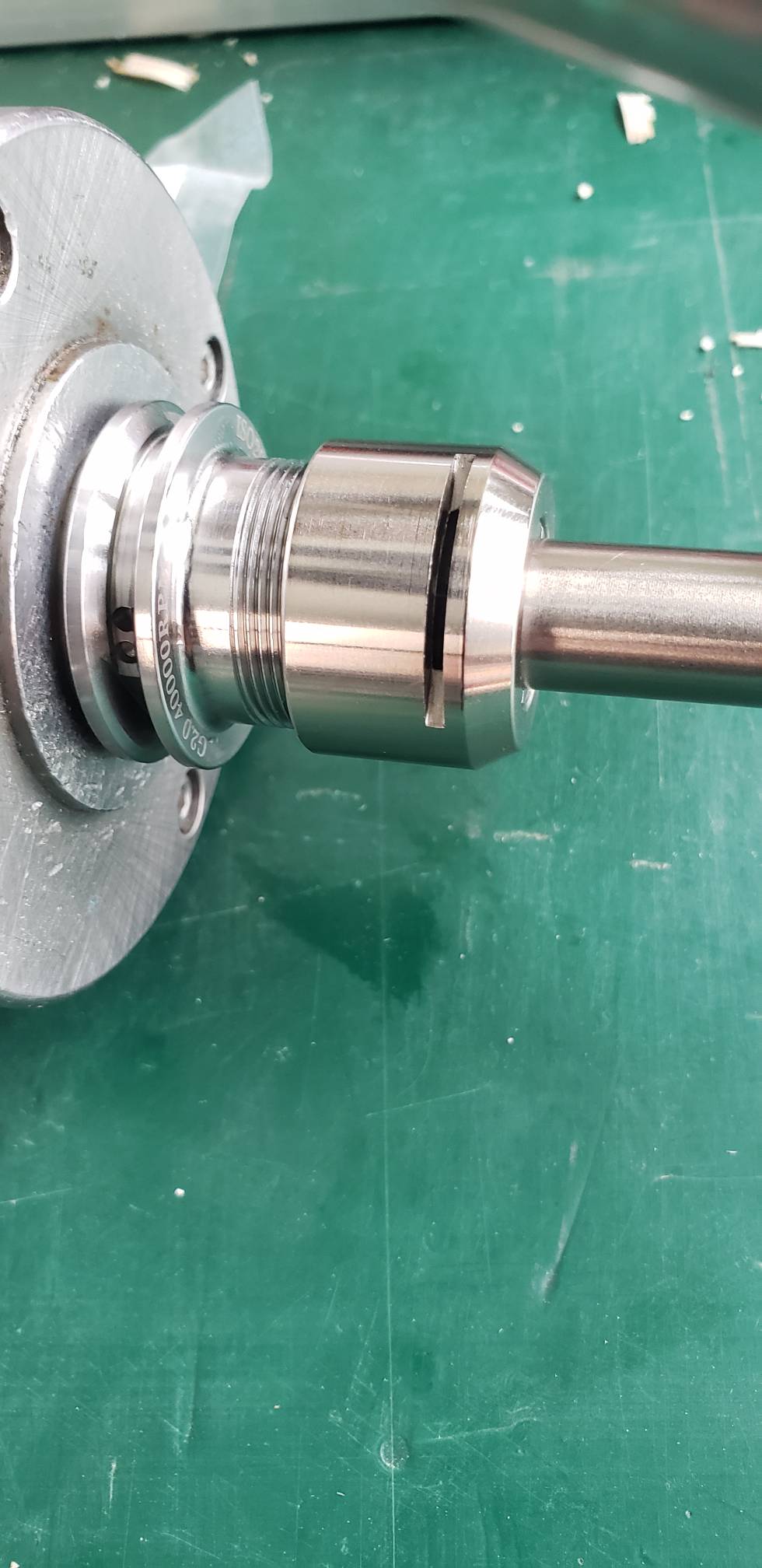

铣刀柄打表，

来自安卓APP客户端

心灵De另一半

锥孔打表，
+ e! e0 i9 u  U" ]' m

来自安卓APP客户端

心灵De另一半

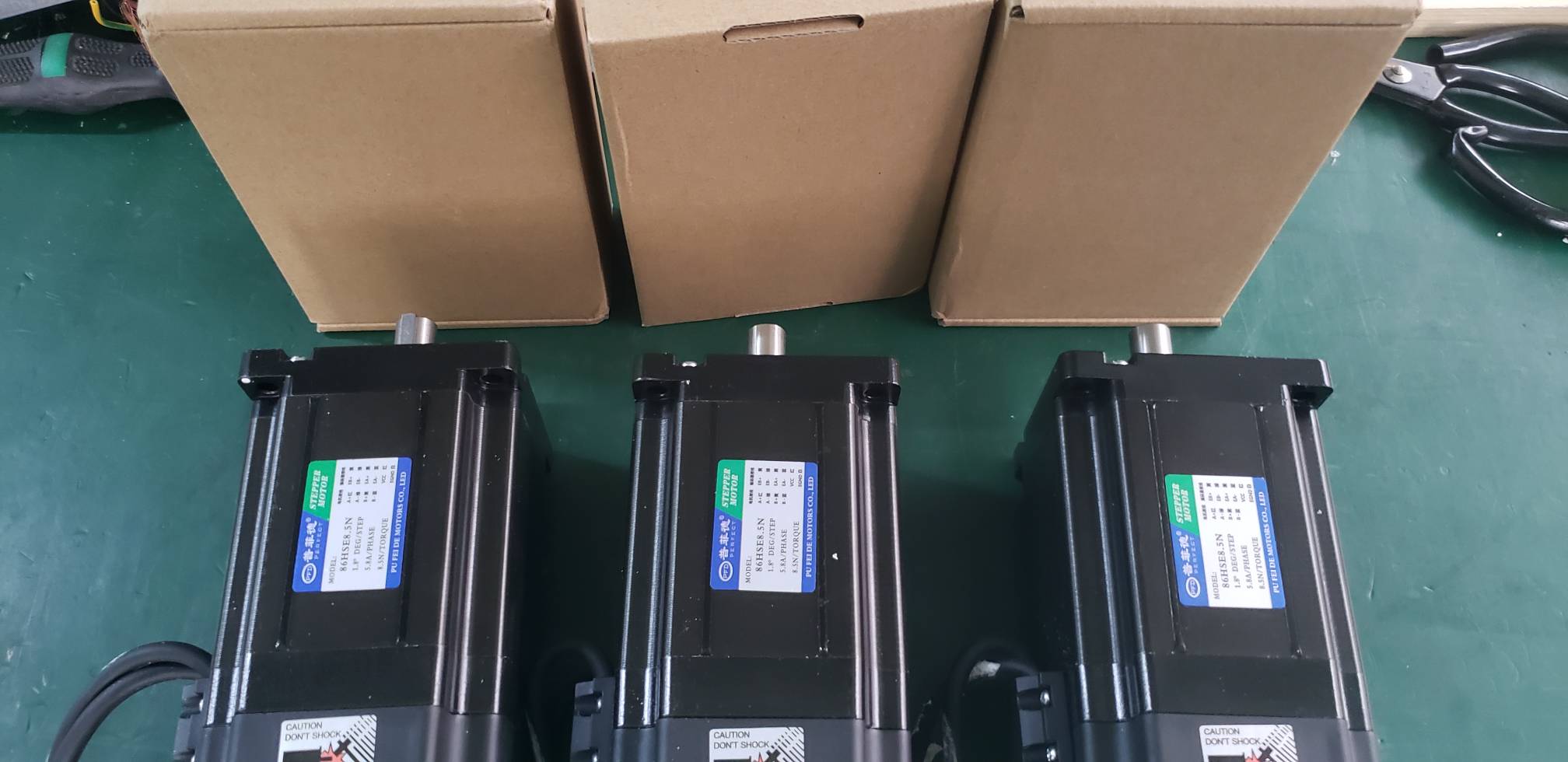

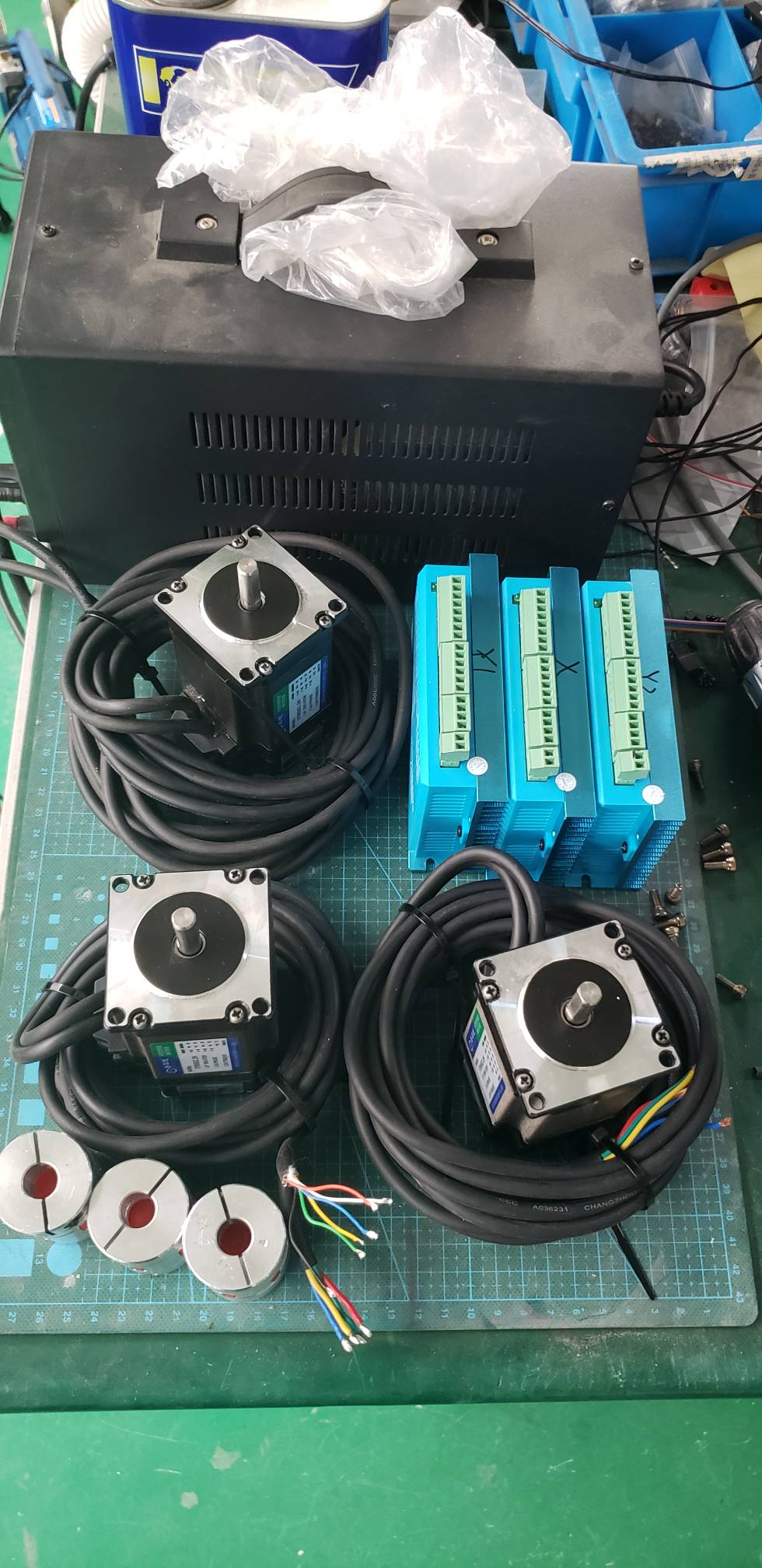

因为57闭环驱动器报警，排查后发现电机过载，故更换3套86闭环
  e% J; }& Y' y6 D) l/ ]

来自安卓APP客户端
