忍不住问一个憋了很久的问题

lhfbaby · 发表于 2020-5-6 08:15:57

lingxing 发表于 2020-05-06 08:12
, S+ u* O# I$ Z6 T& G3 b1 |# ]轨分型号，有两侧受力型，还有四方受力型，这就是为什么有的滑块只有两排滚珠，有的有四排。四方受力型的线轨怎么放都可以

老兄，好久不见，站内信个微信号。

lzzasd · 发表于 2020-5-6 08:18:16

有什么好争的接触面全在滚珠与V型卡槽的两个点上能受力的都可以装受力大滚柱导轨才是王道

lhfbaby · 发表于 2020-5-6 08:20:33

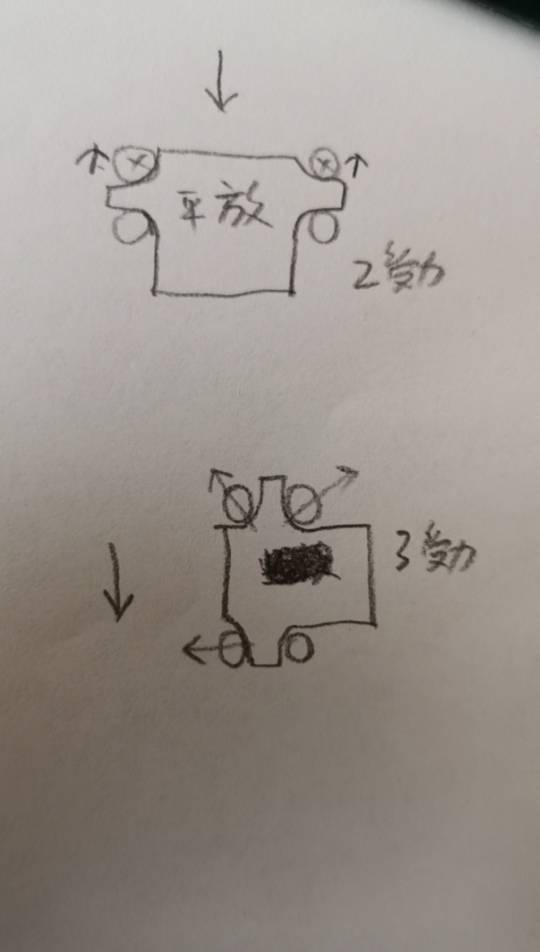

四方向受力型，平放是上侧两排珠子手里，竖着用是三排珠子手里，自己分析。当然都是在固定负荷内。

lbnj · 发表于 2020-5-6 08:21:09

竖着放，轨道受向下的拉力，整个机器向下垂，运动起来稳定。横放，只能放下边，轨道受的是压力，托着机器，运动起来那上边整个机器就会左右晃，不稳定

lhfbaby · 发表于 2020-5-6 08:22:27

受力的是珠子，实际和你的想法正好相反。竖着放导轨反而负荷更大一点。

lingxing · 发表于 2020-5-6 08:41:01

lhfbaby 发表于 2020-5-6 08:15
4 s; I6 s$ P. p7 w: v* d) j! @老兄，好久不见，站内信个微信号。

还真是啊，已发消息

znz · 发表于 2020-5-6 08:43:44

如果不是上吨的机器…………平放竖放
受力是完全-一样;……可以忽略不计
因为把珠子轨道都压了变形……这要非常巨吨的力量

在加工工件时反作用力作用下……造成的水平位移量
垂直位移量造成精度下降才是首要重要的考量……

t2930 · 发表于 2020-5-6 08:56:53

线轨靠弹性适应误差，硬轨（加工中心矩形轨）靠留间隙适应误差，不要用上螺丝的那种牢固来看活动的导轨的。

t2930 · 发表于 2020-5-6 08:58:59

更现实的是大多数还在用靠预留间隙适应误差的线轨呢。

t2930 · 发表于 2020-5-6 09:02:00

丝杆的应用更惨，靠留间隙适应加工误差的占比绝对绝对的大多数，比如著名的轧制丝杆。

洛阳仁者 · 发表于 2020-5-6 09:23:38

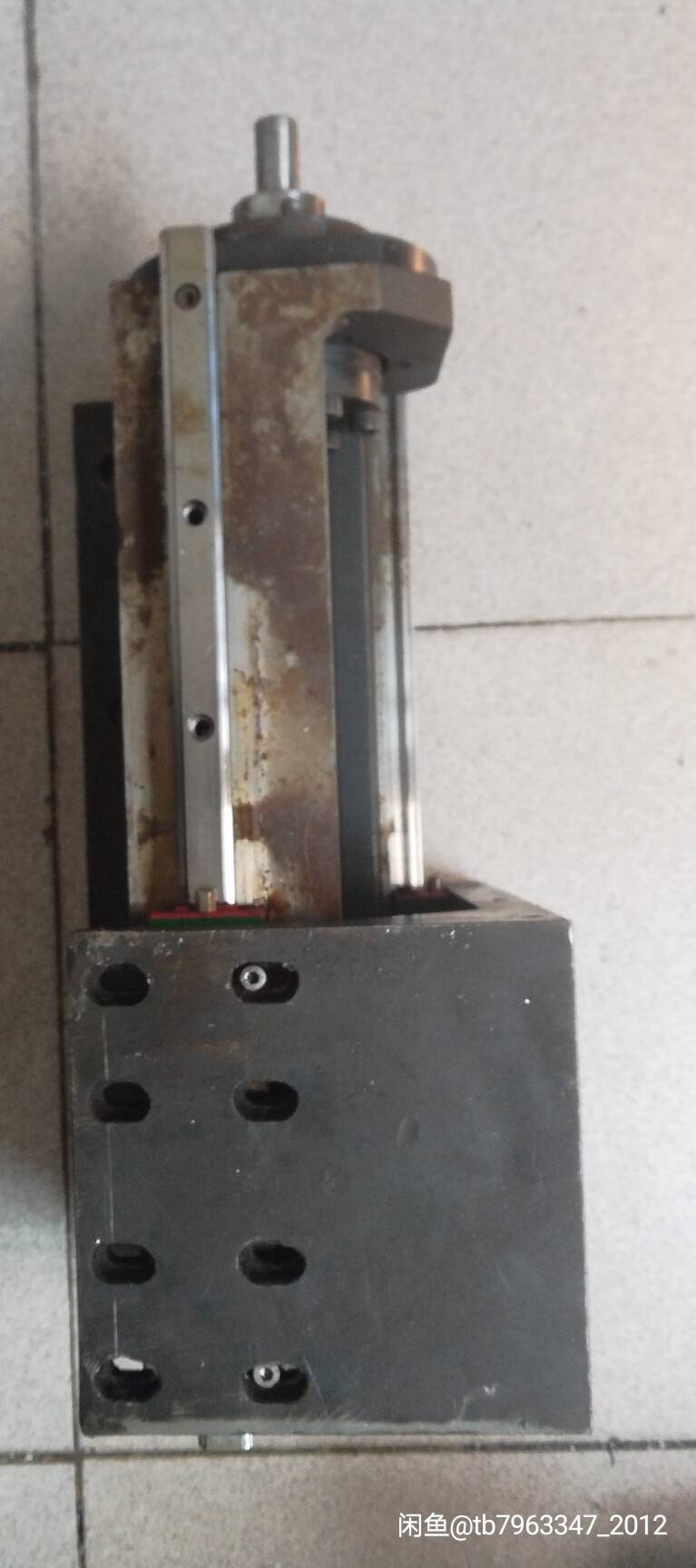

我道是收了个滑台导轨是一平一侧

znz · 发表于 2020-5-6 09:50:14

洛阳仁者发表于 2020-05-06 09:23
3 q% w5 U! r6 o4 _: Y2 E我道是收了个滑台导轨是一平一侧

这种结构是用在重型cNc上…………
相应配套的y轴结构……x轴结构……重型伺服要跟上
否则就失之偏颇……

CNC_ROUTER · 发表于 2020-5-6 10:04:07

我能想到的一个就是平放既卧轨，木工上容易导致灰尘堆积，然后滑块堵塞爆掉

励磁器狂人 · 发表于 2020-5-6 10:14:40

znz 发表于 2020-5-5 17:232 u* y) P4 y; v$ Q! H+ {& u
我自己做的机器无压块……但我用了水平轨道和垂直轨道
7 m' C T- G6 T目的就是抑制水平位移和垂直位移……
$ X6 E' u2 s5 c a6 a事实上也达到了 ...

你这台机子是我的梦想啊

励磁器狂人 · 发表于 2020-5-6 10:26:48

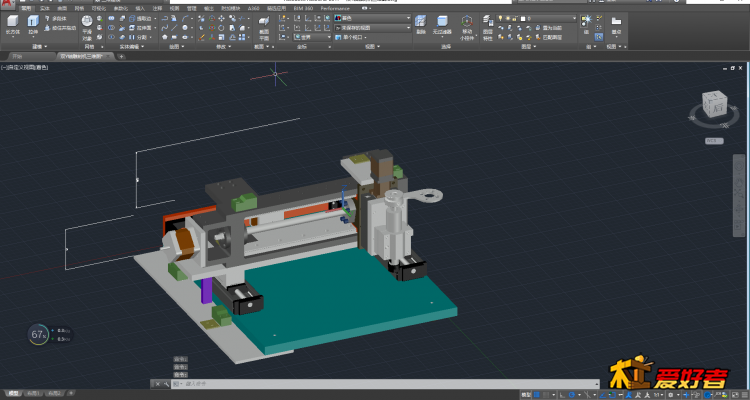

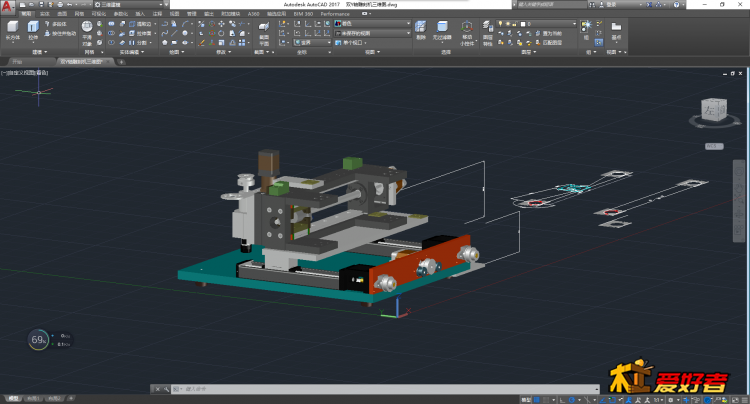

最近设计一款X轴y轴导轨平放的雕刻机，还没做出来，稳定性还有待考量
