忍不住问一个憋了很久的问题

钢钢

往事随风去吧 发表于 2020-05-05 10:16
3 U+ X0 G6 _' B4 R! @大锅，我真不明白这在说什么？Z线轨不竖放，能怎么放

我就是想骂骂有些人的侧装滑轨，一个合理的设计，倒装都没问题，正装、竖装、侧装都是毛毛雨，有人就是乱装。
就是借块地皮骂骂街，没有因为所以～

来自安卓APP客户端

百造山神机营

平放竖放导轨都是两条线受力，没什么区别，只是竖放没有靠山的话负载就只能螺丝受力了，当然这是设计的问题，跟导轨安装方式无关

来自安卓APP客户端

znz

雕刻机……cNc受力……
作用于工件后…………
! m& H: S7 O4 `0 B分垂直受力和水平受力……
7 W7 B6 C2 ?% E- v) O% K
( R+ x6 c/ _! n# @+ ?" U- @, T9 |轨道平放……如果无压块轨道会水平位移
垂直位移受螺丝垂直拉住不会
  Q9 y/ I; n, w3 o. z' h" V4 C+ {
0 o  c! @# _8 D9 L轨道垂直放……垂直方向作用于工件后如果无压块会垂直位移
7 c6 X( X0 y  m( d5 x6 w' X$ o4 B水平方向受螺丝拉住不会…………
所以工业机好的机器都有压块…………
  _+ w. A! ~, t+ \4 ?" ?* C而且轨道滑块都分方向放置…………精度才好…………
2 w  r# q& o/ t% Z: V



6 E6 H' b! @) @4 W5 ~

来自安卓APP客户端

znz

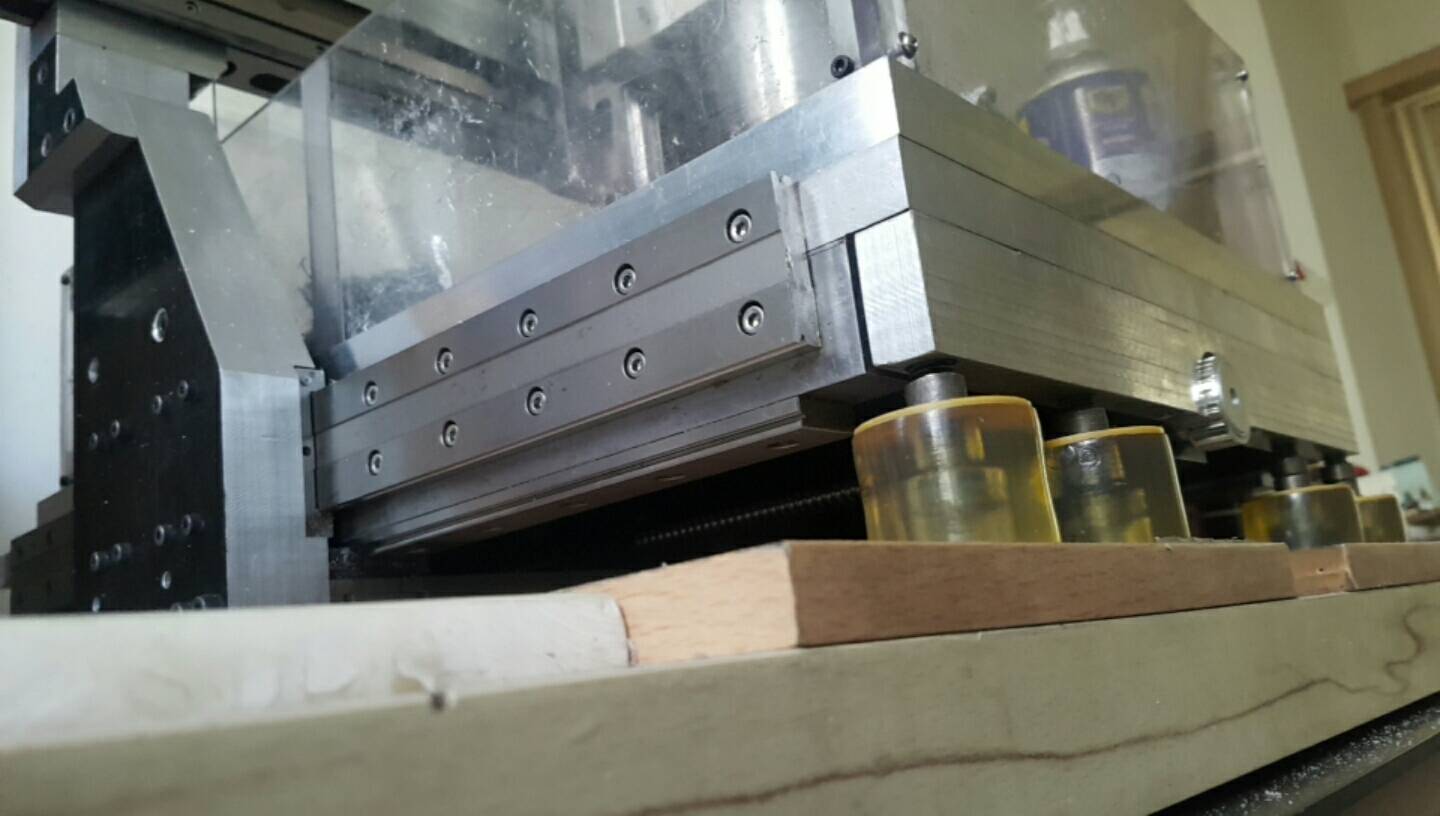

我自己做的机器无压块……但我用了水平轨道和垂直轨道
0 q. l7 F4 t( i& n- V" `* w  n目的就是抑制水平位移和垂直位移……
! f# t. g2 E, y. s1 |* B( o! ~事实上也达到了目的…………非常理想

来自安卓APP客户端

钢钢

往事随风去吧 发表于 2020-05-05 10:16
6 i, h; }$ X/ u% F/ l大锅，我真不明白这在说什么？Z线轨不竖放，能怎么放

哈哈，佛哥，我突然想起有一款ZXA三轴的核雕机，是没有竖装的，小小的，特别漂亮，平放z轴，降低重心，扩大底部面积，小小的机器把震动控制非常完美。

来自安卓APP客户端

木大将

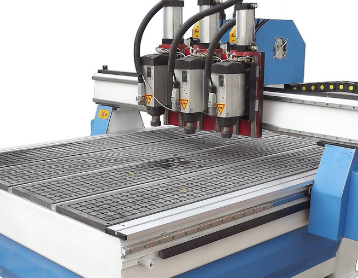

特别是Y方向轨道，感觉这几年竖直安装的比较多，不知道是为了美观呢，还是其它的考虑，尤其是多个机头，承重力全压在导轨上方凹槽卡着的钢珠上面，而下面的凹槽完全吃不上力，只能起到个卡紧的作用。
竖直安装的道轨都是直接装在机身上的，而平放安装的道轨，则要在先在机身上焊一个往外凸着的平台，是不是想省这道点材料和工序。

caifengpeh55

天柱山人王麻子

dancingwind 发表于 2020-5-5 10:29
- Q0 |; g9 Z1 z% j) j# S6 f同意，这玩意设计出来就是这么用的。

0 n7 x+ M' q/ @! X% `随便找了个我最常用的型号，看下单位都是kN-M，所以我一般不考虑 ...

3 d* d: e7 s+ f8 @4 r6 l; N用数据说话，点赞！

subaru1986

jhb52 发表于 2020-5-5 10:33
当然是平放好，强度高，这就是同样的重量，立柱机要比龙门机好的缘故，原理很简单，立柱机XY等候室平放的， ...

$ f% {) o* P  }7 J$ S你想当然而已，我们做柜子的开料机，都是侧放导轨的，以前那种垃圾货才平装导轨
1 Y- t4 @! I1 t4 C' z

subaru1986

木大将 发表于 2020-5-5 18:41
特别是Y方向轨道，感觉这几年竖直安装的比较多，不知道是为了美观呢，还是其它的考虑，尤其是多个机头，承 ...

反正以前那种低端垃圾机器才平装导轨
0 Q' w2 f0 l, m( ]% C8 @$ {

lvsq

只要设计得得当怎么装都行

来自安卓APP客户端

钢钢

哈哈，争起来了。
设计没问题，就是这个“合理”复杂，有精度合理，有强度合理，有材料合理，有施工合理，有调教合理，有检修合理，有商家合理，有买家合理，有厂家合理，有价格合理，有性能合理。
6 k  U8 a9 `3 H( T只是不能随便合理～

来自安卓APP客户端

jhb52

subaru1986 发表于 2020-5-5 19:19
你想当然而已，我们做柜子的开料机，都是侧放导轨的，以前那种垃圾货才平装导轨

这问题不想再争论了，只有在制造超高精度的JJ才有讨论的意义。

往事随风去吧

subaru1986 发表于 2020-05-05 19:19
5 w: x/ N( q0 |- Z9 y! H1 Z你想当然而已，我们做柜子的开料机，都是侧放导轨的，以前那种垃圾货才平装导轨

% g/ d, H3 [  }8 I% l9 E对，开料雕刻机，精度要求很高的，开料属于精细雕刻范畴啦

来自安卓APP客户端

lingxing

轨分型号，有两侧受力型，还有四方受力型，这就是为什么有的滑块只有两排滚珠，有的有四排。四方受力型的线轨怎么放都可以
